Tajfun Planina, proizvodnja strojev d.o.o.
Planina 41 a, 3225 Planina pri Sevnici, Slovenija
Tel.: +386 (0)3 5791 011, Fax.: +386 (0)3 5791 241
E-mail: export@tajfun.si, http://www.tajfun.com
BETRIEBSANLEITUNG

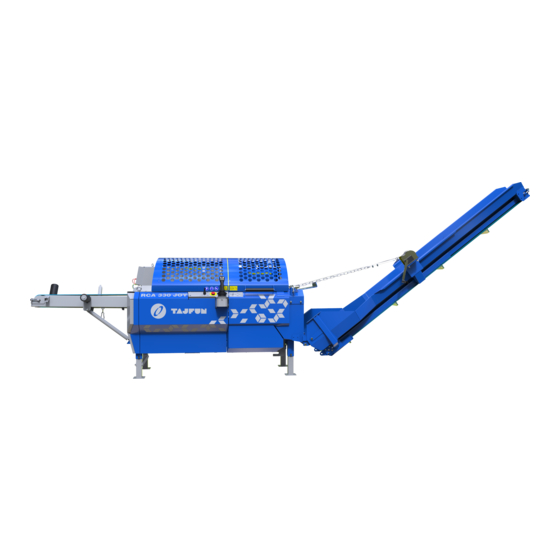

SÄGESPALTER
RCA 320
080.00.000
RCA 320 E
081.00.000
880.04.096-D
05/2005-D
Vor dem Anbau und Einsatz der Maschine lesen Sie diese Gebrauchsanleitung
sorgfältig durch!
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tajfun Planina RCA 320
Inhaltszusammenfassung für Tajfun Planina RCA 320
- Seite 1 Tajfun Planina, proizvodnja strojev d.o.o. Planina 41 a, 3225 Planina pri Sevnici, Slovenija Tel.: +386 (0)3 5791 011, Fax.: +386 (0)3 5791 241 E-mail: export@tajfun.si, http://www.tajfun.com BETRIEBSANLEITUNG SÄGESPALTER RCA 320 080.00.000 RCA 320 E 081.00.000 880.04.096-D 05/2005-D Vor dem Anbau und Einsatz der Maschine lesen Sie diese Gebrauchsanleitung...
-
Seite 2: Inhaltsverzeichnis
TECHNISCHE DATEN 1.5.1 TYPENSCHILD SICHERHEITSHINWEISE MONTAGE UND INBETRIEBNAHME DER MASCHINE MONTAGE DES FÖRDERBANDES 3.1.1 AUF- UND ZUSAMMENFALTEN DES FÖRDERBANDES ANTRIEB DURCH SCHLEPPER ÜBER GELENKWELLE (RCA 320) INBETRIEBNAHME TRANSPORTPOSITION DER MASCHINE BEDIENUNG DES SCHNEIDSPALTERS LÄRMHINWEIS HOLZVORSCHUB SCHNEIDEN 4.3.1 EINSTELLUNG DER LÄNGE DER SCHEITE SPALTEN 4.4.1... -
Seite 3: Allgemeines
Hebetisch – Steuerungshebel Zuhaltungshebel Niederdruckmanometer Hauptschalter (RCA 320 E) Hochdruck - Spaltmanometer Start/Stop-Schalter (RCA 320 E) 1.1 HERSTELLER: Tajfun Planina, d.o.o., Planina 41a, 3225 Planina pri Sevnici, Slovenija Tel.: +386 (0)3 5791 011, Fax.: +386 (0)3 5791 016, E-mail: export@tajfun.si, http://www.tajfun.com... -
Seite 4: Bestimmungsgemäße Verwendung
1.2 BESTIMMUNGSGEMÄßE VERWENDUNG Der Schneidspalter (RCA 320, RCA 320 E) ist eine Brennholz-Aufbereitungsmaschine. Sie dient dem Zerschnitt von Holzstämmen mit einem Maximaldurchmesser von 10 bis 32 cm (4 - 12,5") in Längen von 25 - 50 cm (10 - 20"), welche anschließend noch gespalten werden. -
Seite 5: Technische Daten
Ölmenge im Ölbehälter 100 l (25 gal) Ölmenge des Kettenschmieröls 10 l (2,5 gal) Betriebsgeräusch (Lärmpegel) RCA 320: 92 dB (A) / RCA 320 E: 96 dB (A) Gewicht 320: 800 kg (1764 lbs) RCA 320 E: 900 kg (1985 lbs) Förderband... -
Seite 6: Sicherheitshinweise
Zur Beseitigung von Störungen, bei Instandsetzungs- und Wartungsarbeiten ist der Maschinenantrieb stillzusetzen. Hierzu genügt es nicht, den Maschinenantrieb auszukuppeln, sondern es muss der An- triebsmotor des Traktors stillgesetzt (RCA 320) bzw. der Netzstecker gezogen werden (RCA 320 E)! • Keine losen Kleidungsstücke tragen! •... -
Seite 7: Montage Des Förderbandes
RCA 320 E : Den RCA 320 E ans Drehstromnetz anschließen: • Nennspannung: 400 V / 50 Hz • Mindestquerschnitt des Zuleitungskabels: 4 mm • Netzstecker: 32A-CEE 3P+N+E 400 V • Nennstrom der Hauptsicherungen: 32 A • Anschlußleistung: 21,2 kW Achtung! Vor Beendigung des Anschlusses müssen Sie unbedingt die richtige Drehrichtung der Sägekette bzw. -
Seite 8: Auf- Und Zusammenfalten Des Förderbandes
Ende herausgezogen und arretiert werden, sodass das Band gespannt bleibt. Es wird mittels eines Hebels (9-Abb.:4) arretiert. 3.2 ANTRIEB DURCH SCHLEPPER ÜBER GELENKWELLE (RCA 320) • Die Gelenkwelle (Keilwelle 13/8" Z6 – DIN 9611A) muss der erforderlichen Traktorleistung entsprechen - Siehe Technische Daten. -
Seite 9: Inbetriebnahme
Der Ketten-Antriebsriemen kann infolge erhöhter Vibrationen auch beschädigt werden. Vor dem Einschalten der Maschine den Ölstand des Hydrauliksystems und der Kettensägeschmierung kon- trollieren. RCA 320 : • Zuerst die Maschine samt Zubehör auf einwandfreien Betriebszustand und Funktion sowie auf ordnungs- gemäße Schmierung der Kette prüfen. -
Seite 10: Transportposition Der Maschine
Personen im Bereich der Maschine aufhalten. 4.1 LÄRMHINWEIS Im praktischen Einsatz ist der Bediener einem Lärm ausgesetzt, welcher, gemessen am Ohr des Bedieners, folgende Werte aufweist: RCA 320 RCA 320 E in Leerlauf: 87 dB (A) 88 dB (A) bei der Arbeit:... -
Seite 12: Schneiden
4.3 SCHNEIDEN Die Kettensäge bleibt die ganze Zeit in Betrieb. Der Vorschub der Säge wird durch Annähern des Kettensäge-Betätigungshebels (H-Abb.:7) erreicht, wobei das Holzstück durch den Zuhaltungshebel (P-Abb.:7) gehalten werden muss. Am Anfang des Sägevorgangs schwenkt die Klappe (14-Abb.:8) mit dem Anschlag (15-Abb.:8) automatisch weg, damit das abgeschnittene Holzstück frei in die Spaltwanne fällt. -
Seite 13: Höhenverstellung Des Spaltmessers
4.4.1 HÖHENVERSTELLUNG DES SPALTMESSERS Durch das Spaltmesser – Mechanismus (L-Abb.:10) kann das Spaltmes- ser stufenweise gehoben oder gesenkt werden, je nach Durchmesser des Spaltstückes, um stets ein mittiges Spalten zu gewährleisten. Das Heben oder Senken des Spaltmessers kann mühelos erfolgen, wenn die Spaltwanne leer ist oder im Augenblick, in dem sich die Spaltzylin- der zu bewegen beginnen. -
Seite 14: Start/Stop"- Schalter (Rca 320 E)
STOP 4.4.3 "START/STOP"- SCHALTER (RCA 320 E) Die elektrische Ausrüstung des Schneidspalters RCA 320 E umfasst neben des Hauptschalters auch einen Start/Stop-Schalter (S-Abb.:1). Der Start/Stop-Schalter dient dem ein- und Ausschalten des Antriebs- elektromotors, welches die Sägekette sowie das gesamte Hydraulik-System antreibt. So kann durch Drücken des roten Start/Stop-Schalter die gesamte Maschine zum Stillstand gebracht werden. -
Seite 15: Wartung Und Instandhaltung
5 WARTUNG UND INSTANDHALTUNG Regelmäßige Wartung der Maschine ist Voraussetzung für ihre einwandfreie Funktion und lange Lebensdau- 5.1 SÄGEKETTE WECHSELN Vor jedem Kettenwechsel die Maschine unbedingt vom Antrieb trennen (RCA 320), bzw. den Netzste- cker ziehen (RCA 320 E)! •... -
Seite 16: Sägekette Spannen
5.2 SÄGEKETTE SPANNEN • Die beiden Sechskantmuttern (34-Abb.:15) der Klemmplatte (35-Abb.:15) lockern • Die Spannschraube (33-Abb.:15) so weit anziehen, bis die Sägekette ausreichend* gespannt ist. • Die beiden Sechskantmuttern (34-Abb.:15) der Klemmplatte (35-Abb.:15) wieder festziehen. * Die Sägekette ist richtig gespannt, wenn sie im kalten Betriebszustand an der Schwert-Unterseite anliegt und sich noch leicht über die Schwertoberseite (ungefähr in der Mitte) um ca. -
Seite 17: Wartung Des Ölfilters
• Schlechte Öldurchlässigkeit ist am Filtermanometer erkennbar, wenn bei der Arbeitstemperatur des Öls der Zeiger im Rotbereich bleibt. 5.6 SCHMIERUNG DES WINKELGETRIEBES (RCA 320) • Es müssen EP-Öle der Viskositätsklasse SAE 75 (Renolin CLP 100 DIN 51 517/13) verwendet werden. -
Seite 18: Was Ist Zu Tun, Wenn
Kundendienst zu Rate ziehen Steuerventil wechseln E-Motor springt nicht an oder schaltet Beschädigte Stromzuführungskabel Zuführungskabel kontrollieren, ent- häufig ab (RCA 320 E) oder Ausfall von Sicherungen sprechende Sicherungen einsetzen Motorschutz schaltet ab Querschnitt des Zuführungskabels nicht ausreichend, Maschine ist über- Hydrauliköl wird zu heiß... -
Seite 19: Wartungsplan
Druckluft von innen nach außen durchblasen • nach jede 1000 Betriebsstunden, Ölwechsel im Winkelgetriebes Am untersten Gehäusezapfen Öl in (RCA 320) einen geeigneten Behälter auslassen und den Zapfen wieder zurückstecken. Neues Öl am oberen Zapfen einfüllen. Schmierung... -
Seite 21: Kettenriemenwechsel
5.10 KETTENRIEMENWECHSEL • Maschine vom Antrieb trennen bzw. Netzstecker ziehen • Entfernen: Antriebsschutz (41-Abb.:22), Gehäusedeckel (42-Abb.:22), Antriebsdeckel (43-Abb.:22) • Schmierpumpe herausdrehen (44-Abb.:22) • Riemenspanner nachlassen (45-Abb.:22) • Riemen (46-Abb.:22) von der Antriebsscheibe (47-Abb.:22) abnehmen • Antriebsscheibe abmontieren (48-Abb.:2) • Alten Riemen entfernen und Antriebsraum reinigen •... -
Seite 22: Zeichen Von Überlastung, Unsachgemässer Handhabung Oder Mecha
5.11 ZEICHEN VON ÜBERLASTUNG, UNSACHGEMÄSSER HANDHA- BUNG ODER MECHANISCHER BESCHÄDIGUNG DER MASCHINE (Reklamation wird nicht anerkannt) • Gerissener oder beschädigter Förderband oder Vorschubband • Gerissene Kette • Beschädigte Kettenführung (Schwert) • Beschädigtes oder verbogenes Gehäuse, Messer oder Zylinderschutz • Beschädigter oder verbogener Längenbegrenzer oder Klappe •... -
Seite 23: Eg-Konformitätserklärung
Tel.: +386 (0)3 5791 011, Fax.: +386 (0)3 5791 241 E-mail: export@tajfun.si, http://www.tajfun.com EG-Konformitätserklärung Im Sinne der EG-Richtlinie 98/37/EG Der Hersteller: TAJFUN Planina, proizvodnja strojev d.o.o., Planina 41a, 3225 Planina pri Sevnici, Slowenien erklärt in alleiniger Verantwortung, dass das Produkt: SCHNEIDSPALTER RCA 320 auf das sich diese Erklärung bezieht, den Anforderungen... - Seite 24 Planina 41 a, 3225 Planina pri Sevnici, Slovenija Tel.: +386 (0)3 5791 011, Fax.: +386 (0)3 5791 241 E-mail: export@tajfun.si, http://www.tajfun.com EG-Konformitätserklärung Der Hersteller: TAJFUN Planina, proizvodnja strojev d.o.o., Planina 41a, 3225 Planina pri Sevnici, Slowenien erklärt in alleiniger Verantwortung, dass das Produkt: SCHNEIDSPALTER RCA 320 E auf das sich diese Erklärung bezieht, den einschlägigen EG-Richtlinien:...
-
Seite 28: Garantiekarte
GARANTIEKARTE Auf diese Maschine gewähren wir Ihnen 24 Monate Garantie 1) Die Garantie erstreckt sich ausschließlich auf Material- oder Fabrikationsfehler. Für Schäden, die durch: • unsachgemäße Handhabung und Überlastung • Nichtbeachtung der Bedienungsanleitung entstehen, können keine Garantieansprüche geltend gemacht werden. Eine weitere Haftung wird nicht übernommen.
