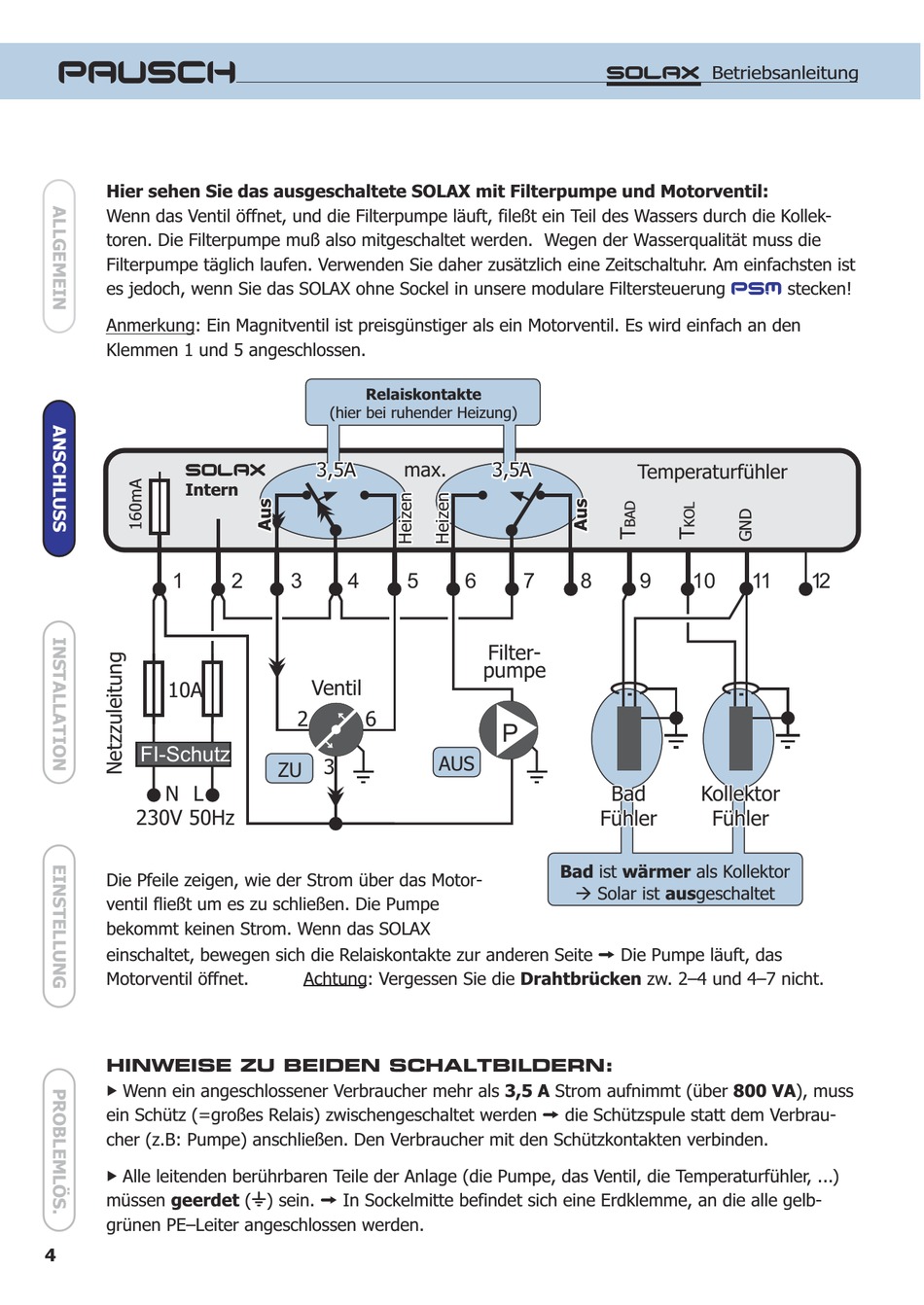

Hier sehen Sie das ausgeschaltete SOLAX mit Filterpumpe und Motorventil:
Wenn das Ventil öffnet, und die Filterpumpe läuft, fileßt ein Teil des Wassers durch die Kollek-
toren. Die Filterpumpe muß also mitgeschaltet werden. Wegen der Wasserqualität muss die
Filterpumpe täglich laufen. Verwenden Sie daher zusätzlich eine Zeitschaltuhr. Am einfachsten ist
es jedoch, wenn Sie das SOLAX ohne Sockel in unsere modulare Filtersteuerung
Anmerkung : Ein Magnitventil ist preisgünstiger als ein Motorventil. Es wird einfach an den
Klemmen 1 und 5 angeschlossen.
SOLAX
Intern
1
10A
FI-Schutz
N L
230V 50Hz
Die Pfeile zeigen, wie der Strom über das Motor-
ventil fließt um es zu schließen. Die Pumpe
bekommt keinen Strom. Wenn das SOLAX
einschaltet, bewegen sich die Relaiskontakte zur anderen Seite
Motorventil öffnet.
HINWEISE ZU BEIDEN SCHALTBILDERN:
¦ Wenn ein angeschlossener Verbraucher mehr als
ein Schütz (=großes Relais) zwischengeschaltet werden
cher (z.B: Pumpe) anschließen. Den Verbraucher mit den Schützkontakten verbinden.
¦ Alle leitenden berührbaren Teile der Anlage (die Pumpe, das Ventil, die Temperaturfühler, ...)
müssen geerdet
grünen PE–Leiter angeschlossen werden.
