Pausch SOLAX Betriebsanleitung
Verwandte Anleitungen für Pausch SOLAX
Inhaltszusammenfassung für Pausch SOLAX

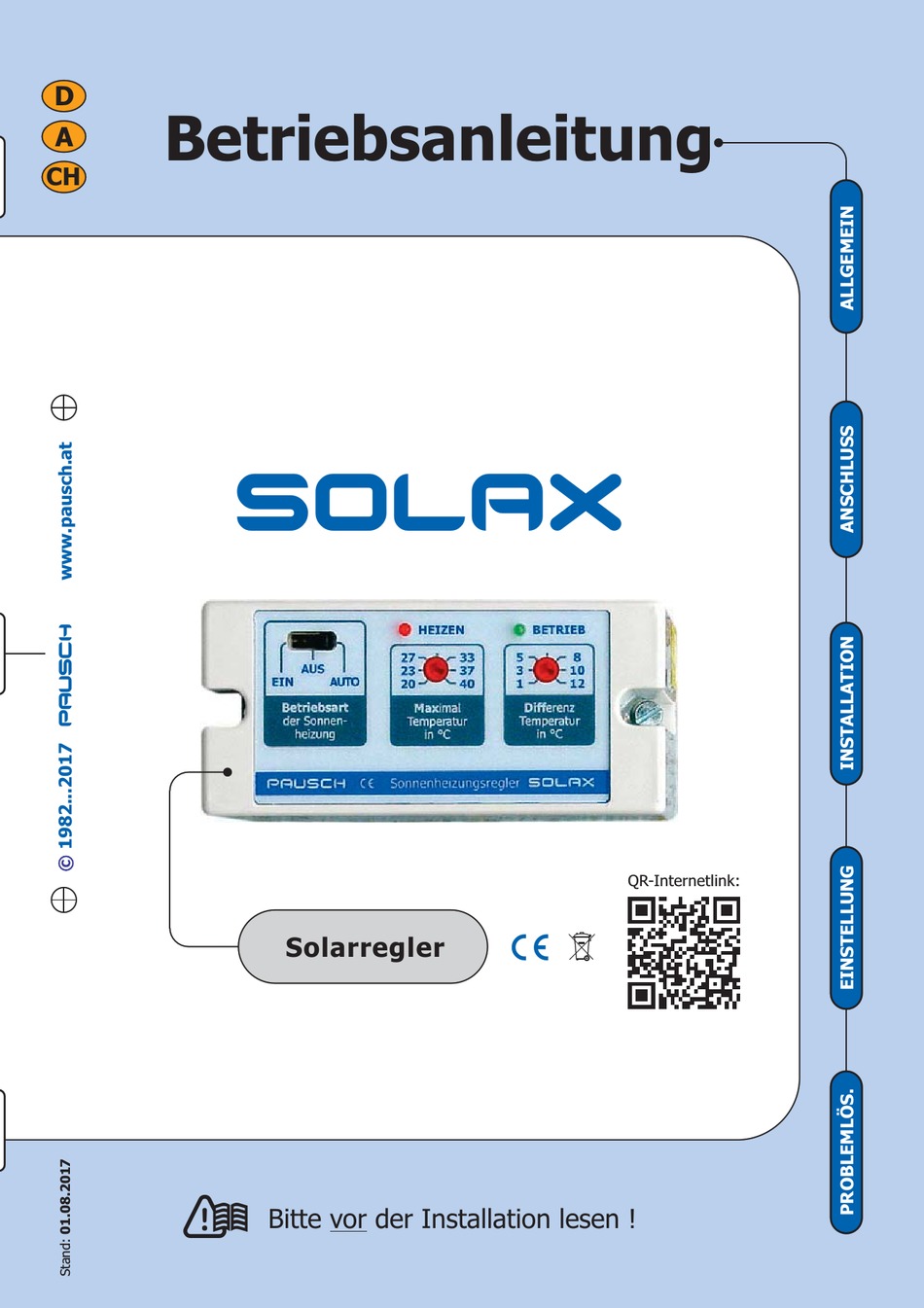

- Seite 1 PAUSCH SOLAX Betriebsanleitung Betriebsanleitung SOLAX QR-Internetlink: ¢ Solarregler Ð Bitte der Installation lesen !
-
Seite 2: Funktion
Gerät beschädigen. PAUSCH GmbH garantiert für seine hergestellten Produkte fehlerfreies Material und Qualitätsarbeit. Wenn Produkte innerhalb der Gewährleistungsfrist an PAUSCH zurückgesendet werden, ersetzt oder repariert PAUSCH die Teile kostenlos, die als fehlerhaft angesehen werden. Das Vorangegangene gilt als einzige Entschädigung des Käufers und ersetzt alle anderen ausdrücklichen oder stillschweigenden Garantien einschließlich Qualitäts–... -
Seite 3: Technische Daten
230V Erklärung: Ein Relais ist eine Art Schalter. Dieser „Schalter“ im SOLAX wird nicht wie ein Lichtschal- ter händisch, sondern vom SOLAX selbst bewegt. In der oberen Abbildung sehen Sie die Relaisstel- lung bei ausgeschalteter Solarheizung. D ie Relaiskontakte sind in Ruhestellung ¤... -
Seite 4: Modulare Filtersteuerung
Filterpumpe täglich laufen. Verwenden Sie daher zusätzlich eine Zeitschaltuhr, die wo- bei die Schaltkontakte parallel zu 6–7 angeschlossen werden (hier nicht dargestellt). Am einfachsten PSM02 ist es jedoch, wenn Sie das SOLAX ohne Sockel in unsere modulare Filtersteuerung stecken! Ç Niemals einen weiteren Verbraucher parallel zu einem Motorventil anschließen, denn:... - Seite 5 PAUSCH SOLAX Betriebsanleitung Hier sehen Sie das eingeschaltete SOLAX mit einer Solar–Umwälzpumpe: Da die Sonnenheizung jetzt eine eigene Pumpe hat, braucht die Filterpumpe nicht mitgeschaltet zu werden. ¤ Die Polarität der Temperatur- fühler spielt keine Rolle. Es ist Relaiskontakte ( hier bei...
- Seite 6 FÜHLERKABEL ! Theoretisch können Sie jedes 2-polige Kabel mit min. 0,15mm² Querschnitt verwenden. Die Messung kann jedoch bei kleinen Querschnitten und großen Leitungslängen verfälscht werden (details siehe www.pausch.at). Weiters werden in ein normales Kabel Störungen von anderen Kabeln oder Gewittern induziert, die den Fühler oder das Gerät beschädigen können! Ò...
-
Seite 7: Einstellungen
Leitungen im selben Rohr! EINSTELLUNGEN Œ Stellen Sie den Wahlschalter auf AUTO, damit das SOLAX selbständig Ihre Heizung schalten kann. Wenn er auf EIN steht, läuft die Solarheizung dauernd. Bei AUS, bleibt die Heizung ausge- schaltet. Œ Ž... -
Seite 8: Problemlösung
: Senkrecht leicht auf jeden Kon- · · takt drücken (die Kontakte NICHT zu den Klemmen biegen) Kontaktbauch wird größer Kontakt- federkraft steigt. Am SOLAX die Kontakte mit einem sehr feinen Schmirgelpapier reinigen. ¦ Am häufigsten sind Temperaturfühler-Probleme Prüfen Sie, ob die Fühler T...
