AEG DU 3150 Montage- Und Gebrauchsanweisungen
Vorschau ausblenden
Andere Handbücher für DU 3150:
- Montage- und gebrauchsanweisung (76 Seiten) ,
- Montage- und gebrauchsaweisung (65 Seiten) ,
- Montage- und gebrauchanweisung (65 Seiten)
Verwandte Anleitungen für AEG DU 3150
Inhaltszusammenfassung für AEG DU 3150

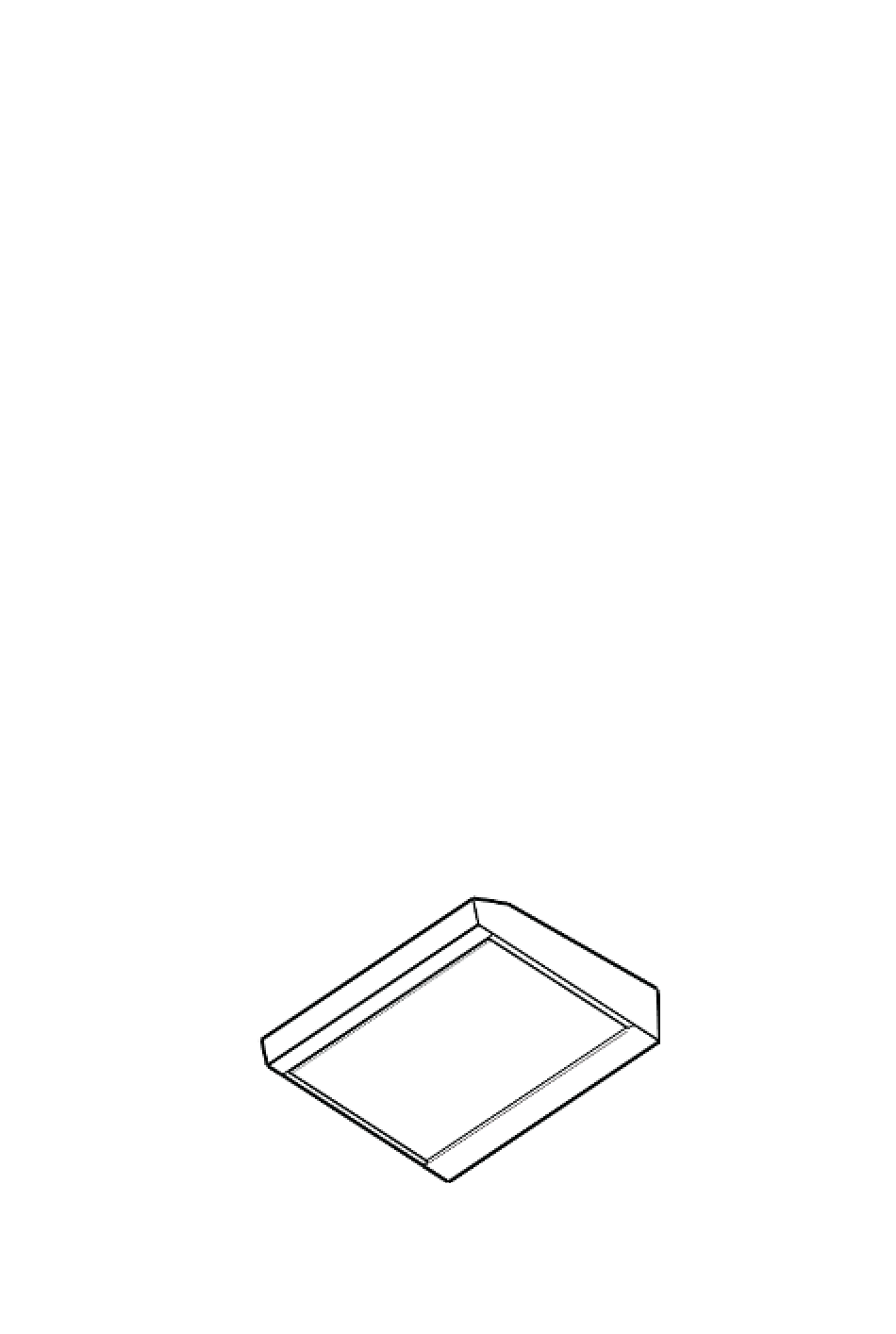

- Seite 1 DU 3150 - DU 3160 DU 3360 - DU 4360 DU 4161 - DU 4361 DU 4561 Dunstabzugshaube Afzuigkap Hotte Cooker Hood Montage- und Gebrauchsanweisung Installatie- en gebruiksaanwijzing Notice dutilisation et dinstallation Operating and Installation Instructions...
-
Seite 2: Entsorgung
Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Wir sind für Sie da: montags bis freitags 8.00 bis 20.00 Uhr AEG DIRECT samstags 10.00 bis 14.00 Uhr. INFO SERVICES 0180 - 555 45 Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ................. 4 für den Benutzer .................. 4 für den Küchenmöbel-Monteur ............. 5 Allgemeines ..................7 Abluftbetrieb ..................7 Umluftbetrieb ..................7 Bedienung der Dunstabzugshaube ..........8-9 Bedienung der Dunstabzugshaube - DU 4561 ......10-11 Wartung und Pflege ............... 12 Fettvliesfilter .................. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise für den Benutzer Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden. Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen. -
Seite 5: Für Den Küchenmöbel-Monteur
Küchenmöbel-Monteur Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben. DU 3150/3160/4561/4361/4161: Falls schon ein kleineres Abluftrohr in Wand oder Dach mit Durchmesser 100 mm besteht, kann der mitgelieferte Reduzierstutzen 125/100 mm verwendet werden. Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop- Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst... - Seite 6 Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften. Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird: kurze, gerade Abluftstrecken möglichst wenige Rohrbögen ...
-
Seite 7: Allgemeines
Allgemeines Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden. Bei einigen Modellen wird der Kohlefilter mitgeliefert, d.h. die Haube kann sofort in Umluftbetrieb verwendet werden. Um die Haube in Abluftbetrieb zu benutzen, wird empfohlen, den Kohlefilter zu entfernen. -
Seite 8: Bedienung Der Dunstabzugshaube
Bedienung der Dunstabzugshaube DU 3150/3160/4161 Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. - Seite 9 Bedienung der Dunstabzugshaube DU 3360/4360/4361 Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden.
-
Seite 10: Bedienung Der Dunstabzugshaube Du 4561
Bedienung der Dunstabzugshaube DU 4561 Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. -
Seite 11: Kontrollvorrichtung Für Fett- Und Aktivkohlefilter - Du4561
Kontrollvorrichtung für Fett- und Aktivkohlefilter - DU4561 Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist (bei Umluftbetrieb mit Aktivkohlefilter). Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert, deshalb ist ihre Sättigungsanzeige ausgeschaltet. Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sättigungsanzeige wie folgt einzuschalten: Die Haube muss auf AUS... -
Seite 12: Wartung Und Pflege
Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden. Fettvliesfilter - DU 3150 - DU 3160 - DU 3360 Die Fettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen entstehen, aufzusaugen und werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. -
Seite 13: Metallfettfilter
Metallfettfilter - DU 4360/4161/4361/4561 Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden. Öffnen der Metallfettfilter Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. -
Seite 14: Aktivkohlefilter
Aktivkohlefilter Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör) benötigt. Austausch des Aktivkohlefilters Im allgemeinen müssen Aktivkohlefilter zumindest einmal alle vier Monate ausgewechselt werden. Dieser Filter kann weder gewaschen noch wiederverwendet werden. -
Seite 15: Austausch Der Lampe(N)
Achtung Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. -
Seite 16: Reinigung
Reinigung Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen. Äußere Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden. Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen. -
Seite 17: Kundendienst
Kundendienst Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis). Folgende Daten beim Anruf angeben: 1. Modellbezeichnung 2. E-Nr. 3. F-Nr. Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern. Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten. -
Seite 18: Technische Daten
4 Holzschrauben 4,2 x 35 mm 1 Schraube 2,9 x 13 mm 1 Abluftstutzen Ø 125 mm 1 Abluftstutzen Ø 125/100 mm (DU 3150/3160/4161/4361/4561) 1 Schlüssel (zum Festziehen von Schrauben mit Kopf des Typs TORX) Elektroanschluß Sicherheitshinweise für den Elektro-Installateur Vor dem Anschluß... -
Seite 19: Montage Am Oberschrank
Montage am Oberschrank - Bild 7 An der Unterseite des Hängeschrankes, unter Verwendung der Bohr- schablone (1) die Löcher bohren (2). Das Bohrloch für das Abluftrohr (4) ist nur dann erforderlich, wenn die Haube mit Abluftbetrieb betrieben werden soll (3). ... -
Seite 20: Befestigung An Der Wand
Befestigung an der Wand - Bild 8 Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erleichtern (1). Die Bohrschablone an der Wand befestigen (2). 3 Löcher von Ø 8 mm in die Wand bohren (3), 2 Löcher an den oberen Punkten, 1 Loch wahlweise an den unteren Punkten. -
Seite 21: Afvalverwerking
Lees vooral het hoofdstuk Veiligheid op de eerste paginas. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat. Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk Klantenservice. Afvalverwerking Verpakkingsmateriaal verwijderen ... - Seite 22 Inhoud Veiligheidsaanwijzingen ............... 23 voor de gebruiker ................23 voor de keukenmeubel-monteur ............24 Algemeen ..................26 Gebruik als afzuigkap ................ 26 Gebruik als rec irculati ekap ..............26 Bediening van de afzuigkap ............ 27-28 Bediening van de afzuigkap - DU 4561 ........29-30 Onderhoud ..................
-
Seite 23: Veiligheidsaanwijzingen
Veiligheidsaanwijzingen voor de gebruiker U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden. ... -
Seite 24: Voor De Keukenmeubel-Monteur
De afvoerbuis moet bij gebruik als afzuigkap een diameter van 125 mm hebben. DU 3150/3160/4561/4361/4161: Als een afvoerbuis in wand of dak met een diameter van 100 mm al aanwezig is, kan het meegeleverde verloopstuk, 125/100mm, worden gebruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. - Seite 25 Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften. Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt: - korte, rechte afvoerverbindingen - zo min mogelijk bochten in de buis - buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen...
-
Seite 26: Algemeen
Algemeen Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt. Bij sommige modellen wordt het koolfilter meegeleverd, d.w.z. dat de kap direct als recirculatiekap kan worden gebruikt. Als u de kap als afzuigkap gaat gebruiken, raden we u aan het koolfilter te verwijderen. -
Seite 27: Bediening Van De Afzuigkap
Bediening van de afzuigkap DU 3150/3160/4161 De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan. - Seite 28 Bediening van de afzuigkap DU 3360/4360/4361 De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.
-
Seite 29: Bediening Van De Afzuigkap Du 4561
Bediening van de afzuigkap DU 4561 De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan. -
Seite 30: Controle-Inrichting Voor Vet- En Koolfilters
Controle-inrichting voor vet- en koolfilters DU 4561 Deze afzuigkap beschikt over een inrichting die aangeeft wanneer de vetfilters resp. het koolfilter gereinigd moeten worden (bij gebruik als recirculatiekap met koolfilter). Deze kap wordt door de fabriek zonder koolfilter geleverd, daarom is de verzadigingsindicatie voor het koolfilter uitgeschakeld. -
Seite 31: Onderhoud
Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken. Vetfilter (DU 3150 - DU 3160 - DU 3360) Het vetfilter heeft de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en wordt altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. -
Seite 32: Metalen Vetfilters
Metalen vetfilters - DU 4360/4161/4361/4561 De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt. -
Seite 33: Koolfilter
Koolfilter Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt. Daarvoor is een origineel koolfilter nodig (zie Extra leverbare accessoires). Vervangen van het koolfilter Bij normaal gebruik moet het koolfilter elke 4 maanden worden vervangen. -
Seite 34: Vervangen Van De Lamp(En)
Attentie Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. -
Seite 35: Reiniging
Reiniging Attentie: eerst de stekker uit het stopcontact trekken. Geen spitse voorwerpen in het beschermrooster van de motor steken. De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel. Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen. -
Seite 36: Klantenservice
Klantenservice Geef in geval van storing onze service-afdeling onderstaande gegevens door: 1. modelaanduiding 2. E-nummer 3. F-nummer Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters. Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden. -
Seite 37: Technische Gegevens
3 houtschroeven 5 x 45 mm 3 pluggen Ø 8 mm 4 houtschroeven 4,2 x 35 mm 1 schroef 2,9 x 13 mm 1 afvoerbuis Ø 125 mm 1 afvoerbuis Ø 125/100 mm (DU 3150/3160/4161/4361/4561) 1 sleutel om de schroeven (type TORX) vast te draaien... -
Seite 38: Elektrische Aansluiting
Elektrische aansluiting Veiligheidsaanwijzingen voor de elektro-installateur Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten. -
Seite 39: Montage Aan Een Bovenkastje
Montage aan een bovenkastje - afb. 7 Aan de onderkant van het hangkastje m.b.v. het boorsjabloon (1) de gaten boren (2). Het gat voor de afvoerbuis (4) is ALLEEN nodig als de kap als afzuigkap moet worden gebruikt (3). ... -
Seite 40: Bevestiging Aan De Wand
Bevestiging aan de wand- afb. 8 De middellijn op de wand aangeven (1). Het sjabloon op de wand bevestigen (2). 3 gaten van Ø 8 mm in de muur boren (3), 2 gaten op de bovenste punten, 1 gat naar keuze op één van de onderste punten. ... - Seite 41 Pour les appareils commercialises par la France Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français. Pour la sécurité des biens et des personnes ainsi que pour le respect de lenvironnement, vous devez dabord lire impérativement les préconisa- tions suivantes avant toute utilisation de votre appareil.
-
Seite 42: Mise Au Rebut
Chère cliente, cher client, Veuillez lire attentivement cette notice dutilisation et notamment le chapitre «Sécurité» que vous trouverez dans les premières pages. Conservez cette notice dutilisation pour pouvoir la consulter ultérieurement. Transmettez-la à l'éventuel prochain propriétaire de lappareil. Mise au rebut Mettre au rebut les matériaux d'emballage ... - Seite 43 Sommaire Consignes de sécurité ..............44 pour lutilisateur ................. 44 pour linstallateur ................45 Généralités ..................47 Version évacuation extérieure ............47 Version recyclage ................47 Utilisation de la hotte ..............48-49 Utilisation de la hotte - DU 4561 ..........50-51 Entretien ..................
-
Seite 44: Consignes De Sécurité
Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur. Consignes de sécurité pour lutilisateur Il est recommandé de ne jamais laisser les foyers de cuisson sans récipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon il faut absolument éviter toute flamme libre. -
Seite 45: Pour LInstallateur
Le tuyau dévacuation doit présenter un diamètre de 125 mm en version évacuation. DU 3150/3160/4561/4361/4161: Dans le cas où il existe déjà un tuyau dévacuation de lair dun diamètre de 100 mm dans le mur ou sur le toit, on pourra utiliser le manchon de réduction 125/100 mm. - Seite 46 Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles. Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. ...
-
Seite 47: Généralités
Généralités La hotte est livrée en version évacuation mais peut, grâce à lemploi dun filtre à charbon actif (en option), être utilisée en version recyclage. Pour certains modèles, le filtre est fourni avec le matériel et par conséquent la hotte peut être immédiatement utilisée en version filtrante;... -
Seite 48: Utilisation De La Hotte
Utilisation de la hotte DU 3150/3160/4161 La hotte est équipée de vitesse réglable. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin déliminer toutes les odeurs. - Seite 49 Utilisation de la hotte DU 3360/4360/4361 La hotte est équipée de vitesse réglable. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin déliminer toutes les odeurs.
-
Seite 50: Utilisation De La Hotte Du 4561
Utilisation de la hotte DU 4561 La hotte est équipée de vitesse réglable. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin déliminer toutes les odeurs. -
Seite 51: Dispositif De Contrôle De Saturation Du Filtre À Graisse Et Du Filtre À Charbon Actif
Dispositif de contrôle de saturation du filtre à graisse et du filtre à charbon actif DU 4561 Cette hotte est équipée dun dispositif qui signale lorsque le filtre à graisse et éventuellement le filtre à charbon actif doivent être nettoyés. La hotte est fournie sans filtre à... -
Seite 52: Entretien
Entretien Débranchez la hotte avant tout entretien. Filtre à graisses - DU 3150/3160/3360 Le filtre anti-graisse a pour tâche daspirer les particules de graisse qui se forment au cours de la cuisson; il doit toujours être utilisé, que le fonctionnement de la hotte soit à évacuation extérieure ou à... -
Seite 53: Filtre À Graisse Métallique
Filtre à graisse métallique - DU 4360/4161/4361/4561 Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation quen version recyclage. -
Seite 54: Filtre À Charbon
Filtre à charbon Le filtre à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage. Pour cela, il faudra utiliser le filtre à charbon actif dorigine (voir Accessoires). Remplacement du filtre à charbon Le filtre à... -
Seite 55: Remplacement De L´ampoule DÉclairage
Attention Il y a risque dincendie si vous ne respectez pas les instructions concernant le nettoyage de lappareil et le remplacement ou le nettoyage du filtre. La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas dun endommagement du moteur ou dincendie liés à... -
Seite 56: Nettoyage
Nettoyage Attention: Débranchez lappareil avant le nettoyage. Nintroduisez pas dobjets pointus dans la grille de protection du moteur. Nettoyez les parties extérieures avec un détergent doux. Nutilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer. ... -
Seite 57: Caractéristiques Techniques
3 vis à bois 5 x 45 mm 3 chevilles Ø 8 mm 4 vis à bois 4,2 x 35 mm 1 vis 2,9 x 13 mm 1 bride de raccord Ø 125 mm 1 bride de raccord Ø 125/100 mm (DU 3150/3160/4161/4361/4561) 1 clé... -
Seite 58: Branchement Électrique
Branchement électrique Consignes de sécurité pour lélectricien Avant de brancher lappareil, vérifier que la tension indiquée sur la plaque signalétique correspond à celle du secteur. Si lappareil est muni dune fiche de courant, il pourra être branché sur nimporte quelle prise de courant installée conformément aux normes et facile daccès. -
Seite 59: Fixation À Un Élément
Fixation à un élément - Fig. 7 Percez les trous (2) à la base de lélément suspendu en utilisant le gabarit de perçage (1). Préparer un trou pour le tube dévacuation (4) UNIQUEMENT si lon souhaite utiliser la hotte avec évacuation à lextérieur (3). De l'intérieur du meuble insérer les 4 vis fournies (5) avec l'appareil e ... -
Seite 60: Fixation Murale
Fixation murale - Fig. 8 Marquer laxe sur la paroi (1). Fixer le gabarit de perçage au mur (2). Percer 3 trous de Ø 8 mm. (3) sur la paroi, dont 2 en correspondance des points supérieurs et 1 au choix sur lun des points inférieurs. ... - Seite 61 Contents Safety warnings ................62 For the user ..................62 For the installer ................. 63 Description of the Appliance ............65 Extraction mode ................65 Recirculation mode ................65 Control Panel ................66-67 Control Panel - DU 4561 ............68-69 Maintenance and Care ..............
-
Seite 62: Safety Warnings
Safety warnings For the user The cooker hood is designed to extract unpleasant odours from the kitchen, it will not extract steam. Always cover lighted elements, to prevent excess heat from damaging the appliance. In the case of oil, gas and coal fired cookers it is essential to avoid open flames. -
Seite 63: For The Installer
When used as an extractor unit, the hood must be fitted with a 125mm diameter hose. DU 3150/3160/4561/4361/4161: Should there already be a pipe of diameter 100 that ducts to the outside through the walls, it is possible to use the 125-100 mm reduction flange provided. - Seite 64 aforementioned measures. When the hood is used in its extraction mode, the following rules must be followed to obtain optimal operation: - short and straight outlet hose - keep bends in outlet hose to a minimum - never install the hoses with an acute angle, they must always follow a gentle curve.
-
Seite 65: Description Of The Appliance
Description of the Appliance The cooker hood is designed to extract unpleasant odours from the kitchen, it will not extract steam. The hood is supplied as an extractor unit and can also be used with a recirculation mode by fitting a charcoal filter. ... -
Seite 66: Control Panel
Control Panel - DU 3150/3160/4161 Best results are obtained by using a low speed for normal conditions and a high speed when odours are more concentrated. Turn the hood on a few minutes before you start cooking. The hood should be left on after cooking for about 15 minutes or until all the odours have disappeared. -
Seite 67: Light Switch
Control Panel - DU 3360/4360/4361 Best results are obtained by using a low speed for normal conditions and a high speed when odours are more concentrated. Turn the hood on a few minutes before you start cooking. The hood should be left on after cooking for about 15 minutes or until all the odours have disappeared. -
Seite 68: Control Panel - Du 4561
Control Panel - DU 4561 Best results are obtained by using a low speed for normal conditions and a high speed when odours are more concentrated. Turn the hood on a few minutes before you start cooking. The hood should be left on after cooking for about 15 minutes or until all the odours have disappeared. - Seite 69 Grease and charcoal filter maintenance indicator - DU 4561 This hood is fitted with a device that indicates when it is necessary to clean the grease filter or the charcoal filter (if the hood is used in the recirculation version with a charcoal filter). On delivery, the hood is not supplied with a charcoal filter, so the saturation indicator will be disabled.
-
Seite 70: Maintenance And Care
Maintenance and Care The hood must always be disconnected from the electricity supply before beginning any maintenance work. Cleaning the hood Clean the outside of the hood using a damp cloth and a solution of water and mild washing up liquid. Never use corrosive, abrasive or flammable cleaning products or products containing bleach. -
Seite 71: Paper Grease Filter
Paper grease filter- DU 3150 - DU 3160 - DU 3360 The purpose of the grease filters is to absorb grease particles which form during cooking and it must always be used, either in the external evacuation or internal recycling function. -
Seite 72: Metal Grease Filter
Metal grease filter - DU 4360/4161/4361/4561 The purpose of the grease filters is to absorb grease particles which form during cooking and it must always be used, either in the external extraction or internal re-circulation function. Attention: the metal grease filters must be removed and washed, either by hand or in the dishwasher, every four weeks. -
Seite 73: Charcoal Filter
Charcoal filter The charcoal filter should only be used if you want to use the hood in recirculation mode. To do this you will need an original charcoal filter (available from your local Service Force Centre). The charcoal filter cannot be washed nor regenerated. The charcoal filter should be replaced every 4 months under normal use. -
Seite 74: Changing The Light Bulb
Warning Failure to observe the instructions on cleaning the unit and changing the filters will cause a fire hazard. You are therefore strongly recommended to follow these instructions. The manufacturer declines all responsibility for any damage to the motor or any fire damage linked to inappropriate maintenance or failure to observe the above safety recommendations. -
Seite 75: What To Do If
What to do if If your appliance fails to work properly please carry out the following checks. Symptom Solution The cooker hood Check that: The hood is connected to will not start... the electricity supply. Check that a fan speed has been selected The cooker hood Check that: The fan speed is set... -
Seite 76: Technical Assistance Service
Technical assistance service (not for UK) You are welcome to telephone our technical assistance service (see list of technical assistance centres) whenever you need information or in the unlikely event of a fault. For service in Australia call 1300 650 020. When calling, please be ready to specify: The model code number The serial number (E-Nr.) -
Seite 77: Customer Care Department
CUSTOMER CARE DEPARTMENT For general enquiries concerning your AEG appliance or for further information on AEG products, please contact our Customer Care Department by letter or telephone at the address below or visit our website at www.aeg.co.uk Customer Services Department... -
Seite 78: Mounting Accessories Included
4 screws 4,2 x 35 mm 1 screw 2,9 x 13 mm 1 flange Ø 125 mm 1 flange Ø 125/100 mm (DU 3150/3160/4161/4361/4561) 1 allen spanner (for TORX screws) Electrical connection (not for UK) Safety warnings for the electrician... -
Seite 79: Wall Unit Mounting
Wall unit mounting - Fig. 7 Make the holes on the bottom of the cupboard (2), using the drilling template (1). Provide a hole also for the ducting pipe (4) ONLY if is decided to use the hood in the extractor version (3). From inside the cupboard, insert the 4 supplied screws (5) and tighten ... -
Seite 80: Wall Mounting
Wall mounting - Fig. 8 Mark a centre line on the wall (1). Fix the drilling template to the wall (2). Make 3 Ø 8mm holes in the wall (3), 2 at upper points, 1 as desired at lower points. - Seite 84 USD 14 billion in more than 150 countries around the world. AEGElectrolux Addington Way Luton Bedfordshire LU4 9QQ http://www.aeg.co.uk AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG LI2HJE Ed. 10/05...
