1. Los botones están diseñados para ser desmontables de la unidad principal,
equipada con 3 teclas; el terminal de control electrónico adopta un cable
impermeable estándar de 5 núcleos para la conexión.
2. Diagrama de definición de cableado:

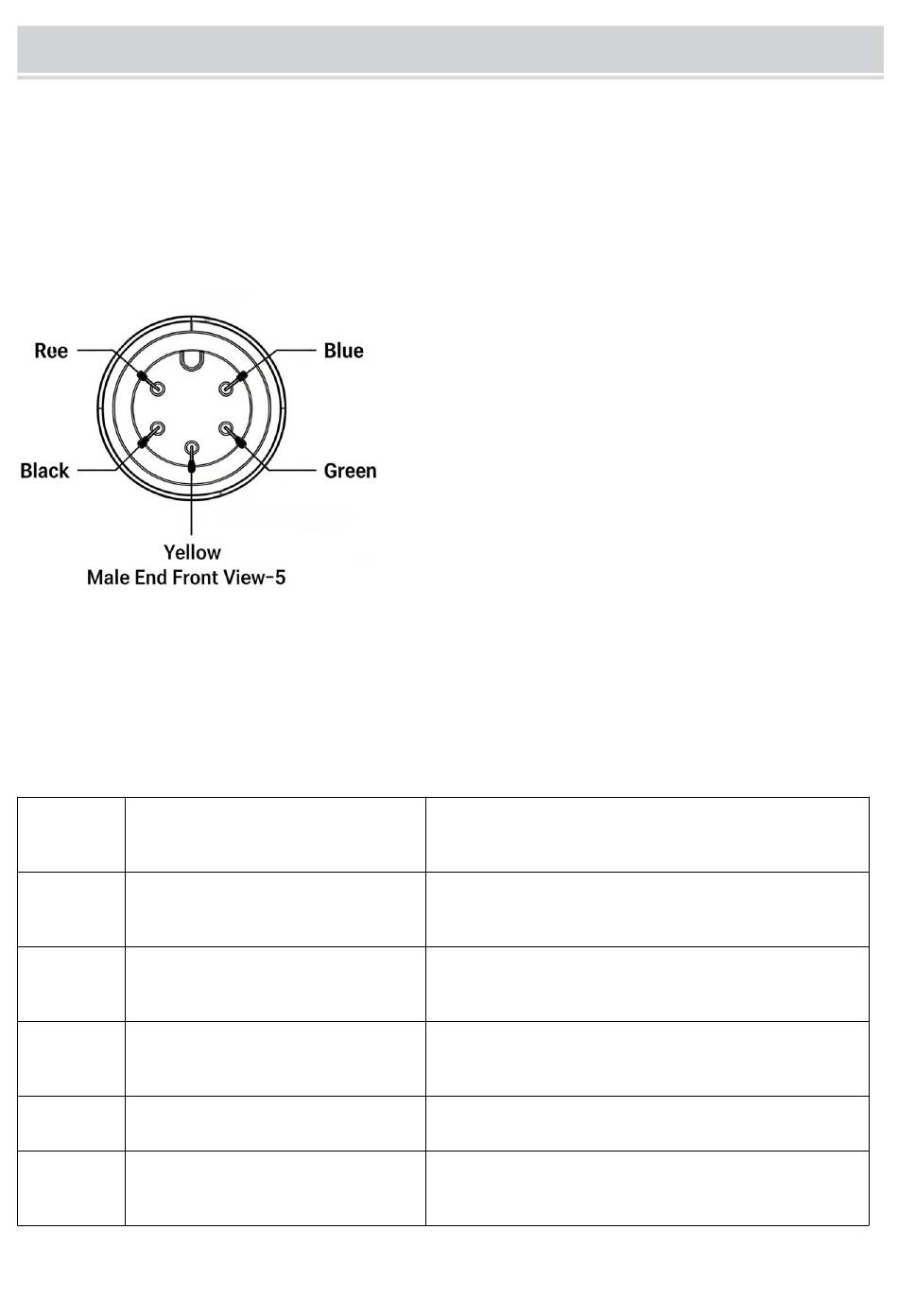

1) Diagrama de definición de interfaz de cable estándar de 5 núcleos
2) Definición de longitud del cable impermeable: La longitud expuesta del conector
impermeable del ciclocomputador, excluyendo el conector en sí, es de 130
mm.
3) Secuencia de cables y lista de funciones correspondiente
Número
de serie
1
Azul
2
Verde
3
Amarillo
4
Negro
5
Rojo
EXTERNAL CONNECTION INSTRUCTIONS
Color de cable
correspondiente
Función correspondiente
Cable
de
control
controlador (DS)
Cable
de
recepción
instrumento (RX)
Cable de transmisión de datos del
instrumento (TX)
Cable de tierra del instrumento (GND)
Cable de alimentación del instrumento
(VCC)
- 14 -
de
potencia
de
datos
del
del
