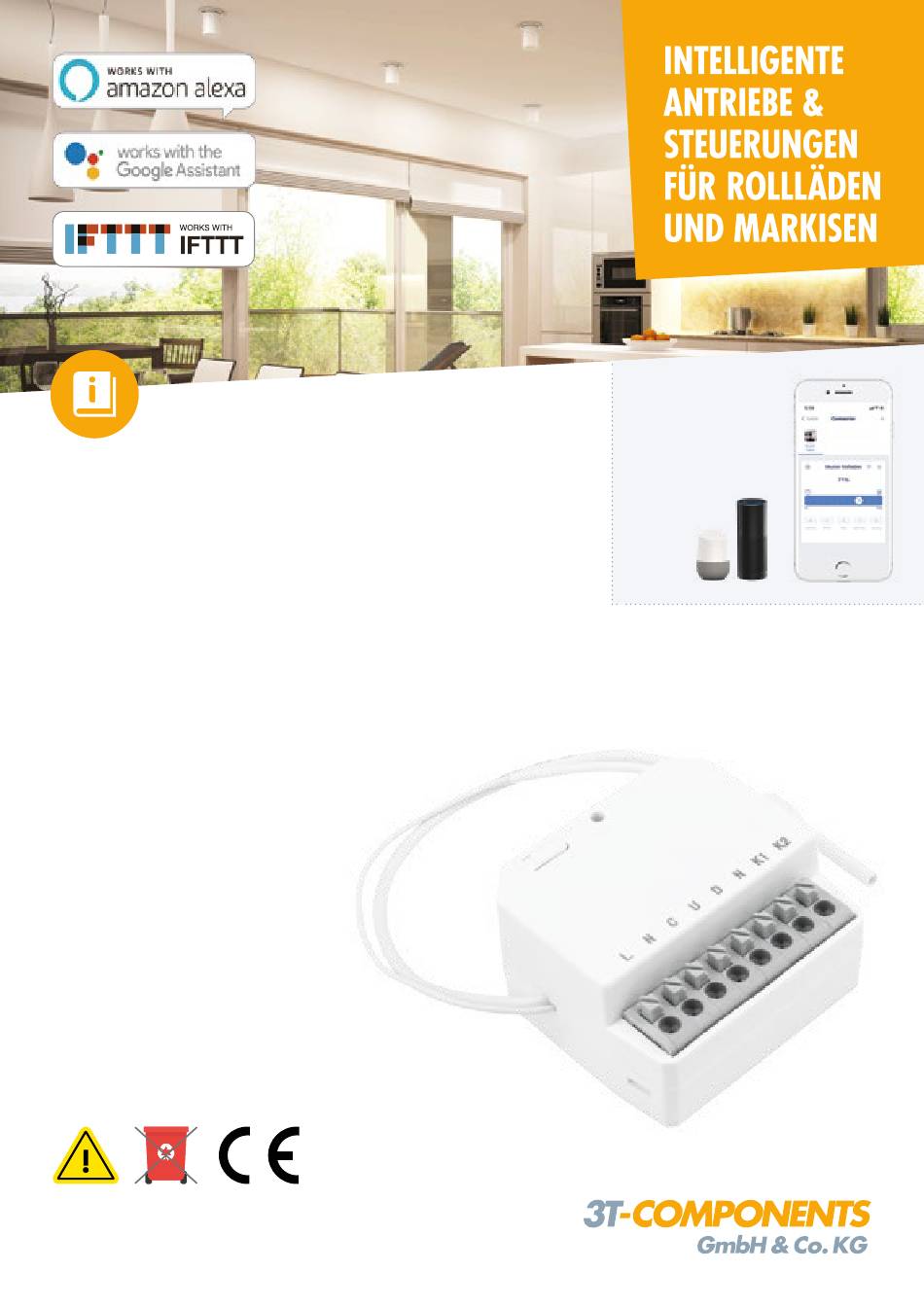

MONTAGE- &
BEDIENUNGSANLEITUNG
Anweisungen und Hinweise für die Installation und Bedienung
Funk-WiFi-Empfänger UPEX
Kompatibel mit folgenden Motortypen
3T45/3T35
3T45-B/3T35-B
3T45-BE
3T45-SD/3T35-SD
Achtung:
Für die Sicherheit von Personen ist es wichtig,
sich an diese Anweisungen zu halten.
Die vorliegende Anleitung für zukünftiges
Nachschlagen aufbewahren.
www.3t-components.de
|
WEEE-Reg.-Nr.: DE 77028333
Smart Home Ready
Smart Phone Steuerung,
Kompatibel mit Alexa,
Google Assistant, IFTTT
und SIRI
Inhaltsverzeichnis
Verwandte Anleitungen für 3t-components 3T45
Inhaltszusammenfassung für 3t-components 3T45
- Seite 1 Google Assistant, IFTTT MONTAGE- & und SIRI BEDIENUNGSANLEITUNG Anweisungen und Hinweise für die Installation und Bedienung Funk-WiFi-Empfänger UPEX Kompatibel mit folgenden Motortypen 3T45/3T35 3T45-B/3T35-B 3T45-BE 3T45-SD/3T35-SD Achtung: Für die Sicherheit von Personen ist es wichtig, sich an diese Anweisungen zu halten.
-
Seite 2: Inhaltsverzeichnis
Alle Inhalte dieser Anleitung, insbesondere Texte, Fotografien und Grafiken, www.3t-components.de sind urheberrechtlich geschützt. Das Urheberrecht liegt, soweit nicht ausdrück- lich anders gekennzeichnet, bei der 3T-Components GmbH & Co. KG. Bitte fragen Sie uns, falls Sie die Inhalte dieses Dokuments verwenden möchten. Funk-WiFi-Empfänger UPEX | Inhaltsverzeichnis... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Vor Inbetriebnahme bitte diese wichtigen Sicherheitshinweise lesen! Eine falsche Montage kann folgenschwere Personen- und Sachschäden verursachen. Der Garantieanspruch erlischt bei Nichtbeachtung dieser Benutzerinformation mit allen enthaltenen Hinweisen und Bestimmungen. Bei Nichtbeachtung dieser Anleitung haftet der Hersteller oder Anbieter nicht für entstandene Personen- und Sachschäden. ALLGEMEINE SICHERHEITSHINWEISE Lebensgefahr durch Stromschlag bei Arbeiten an elektrischen Anlagen. -
Seite 4: Funktionsübersicht
-10 °C bis +50 °C Frequenz / WiFi 433.05 – 434.79 MHz / 2.4 GHz Reichweite ca. 35 m im Innenbereich Maße (LxBxH) 48,5x45x27 mm Kompatibilität Kompatibel zu allen Motortypen der Serie 3T45/3T35, 3T45-B/3T35-B, 3T45-BE, 3T45-SD/3T35-SD 4262502532113 Funk-WiFi-Empfänger UPEX | Funktionsübersicht... -
Seite 5: Anschlussplan
ANSCHLUSSPLAN Anschlüsse (von links nach rechts) Rollladenmotor Netz L: L1 230 VAC N: Neutralleiter Rollladenmotor C: Neutralleiter Motor U: Auffahrt Motor UPEX D: Abfahrt Motor Doppelwipp-Taster N: Polkontakt Wipptaster K1: Taster Eingang AUF K2: Taster Eingang AB Netz Rollladenmotor Taster 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz... -
Seite 6: Einlernen Eines Funk-Senders
PROGRAMMIERUNG Einlernen eines Funk-Senders: Nach Einschalten der Spannungsversorgung muss innerhalb 10 Sek. die Programmierung (Drücken der Tasten) erfolgen, ansonsten geht der Empfänger in seinen Ursprungszustand zurück. Methode 1: 1 x Ab- und Auffahren Der Motor bestätigt die Programmierung mit 2 x Ab- und Auffahren Spannungsversorgung P1-Taste für 2 Sek. -
Seite 7: Einlernen Eines Weiteren Funk-Senders
PROGRAMMIERUNG Einlernen eines weiteren Funk-Senders: Die Programmierung (Drücken der Tasten) muss innerhalb 10 Sek. erfolgen, ansonsten beendet der Funk-Sender die Programmierung. Bereits eingelernter Handsender 1 x Ab- und 1 x Ab- und Auffahren Auffahren Handsender der eingelernt werden soll Der Motor bestätigt die Programmierung mit 2 x Ab- und Auffahren Spannungsversorgung... -
Seite 8: Betriebsmodus Rollladen Und Jalousie
PROGRAMMIERUNG Wechseln des Betriebsmodus Die Programmierung (Drücken der Tasten) muss innerhalb 10 Sek. erfolgen, ansonsten beendet der Funk-Sender die Programmierung. Rollladen und Jalousie: 1 x Ab- und 1 x Ab- und Auffahren Auffahren 1 x Ab- und Auffahren > Betriebsmodus Jalousie Spannungsversorgung 2 x Ab- und Auffahren eingeschaltet lassen... -
Seite 9: Zwischenposition Einstellen
PROGRAMMIERUNG Zwischenposition einstellen: Die Programmierung (Drücken der Tasten) muss innerhalb 10 Sek. erfolgen, ansonsten beendet der Funk-Sender die Programmierung. 1 x Ab- und 1 x Ab- und Auffahren Auffahren Der Motor bestätigt die Programmierung mit 2 x Ab- und Auffahren, Zwischenposition ist gespeichert Mit Auf- oder Ab-Taste... -
Seite 10: Tastermodus Wechseln
PROGRAMMIERUNG Tastermodus wechseln: Die Programmierung (Drücken der Tasten) muss innerhalb 10 Sek. erfolgen, ansonsten beendet der Funk-Sender die Programmierung. Tastermodus Rollladen: Rollladentaster geht beim Drücken einer Richtungstaste sofort in Selbsthaltung. 1 x Ab- und 1 x Ab- und Auffahren Auffahren Der Motor bestätigt die Programmierung mit 1 x Ab- und Auffahren,... -
Seite 11: Tastermodus Einzelwipp-Jalousietaster
PROGRAMMIERUNG Tastermodus wechseln: Die Programmierung (Drücken der Tasten) muss innerhalb 10 Sek. erfolgen, ansonsten beendet der Funk-Sender die Programmierung. Tastermodus Einzelwipp-Jalousietaster: 1 x Drücken Motor fährt Auf / 1 x Drücken Motor stoppt / 1 x Drücken Motor fährt Ab. 1 x Ab- und 1 x Ab- und Auffahren... -
Seite 12: App Download
APP DOWNLOAD Shade Connector App Download Einfach den QR Code Scannen oder im App Store oder Google Play nach „Shade Connector” suchen. Nachdem Sie die App installiert haben, folgen Sie den Anweisungen in der Shade Connector App um die Verbindung zu Ihren Funk-Motoren herzustellen. -
