7.2

Verbinden der optionalen externen Luftzufuhr

• Das Gerät besitzt einen Anschluss für eine externe Verbrennungsluftzufuhr. Während
des Betriebs erhält das Gerät aus diesem Luftkanal Verbrennungsluft.
• Es wird dringend empfohlen, ein Ventil im externen Verbrennungsluftzufuhrrohr
zu installieren, um Schutt im Rohr und Wasserdampfkondensierung im Gerät zu
vermeiden, wenn das Gerät nicht verwendet wird.
Verbindung auf der Rückseite des Geräts, siehe Abschnitt
Verbindung am Unterteil des Geräts, siehe Abschnitt
7.2.1

Verbindung hinten

1.
2.
3.
4.
BOX 35 35-70

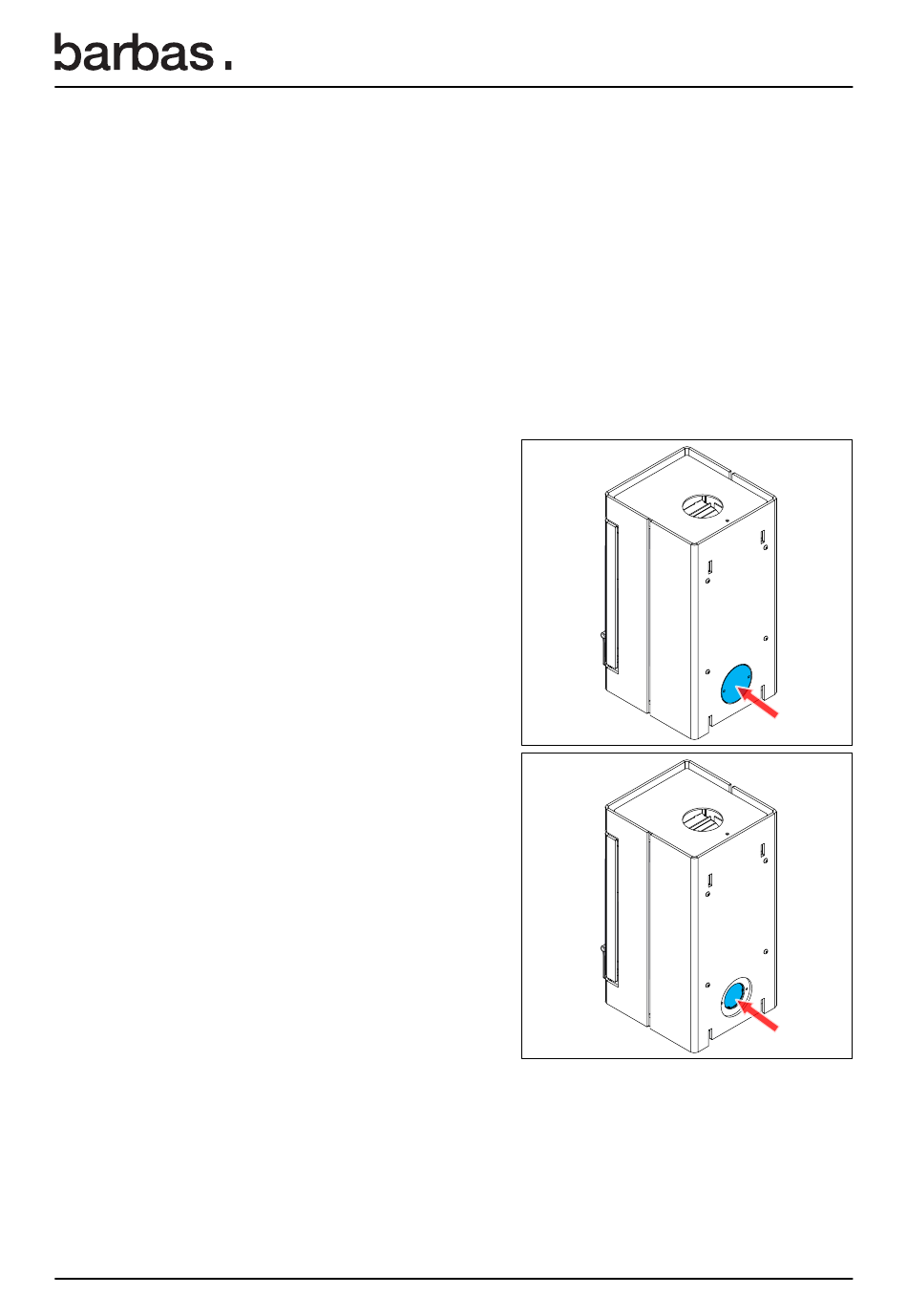

Entfernen Sie die 2 Schrauben,
die die runde Platten an
der Rückseite des Geräts
halten. Dadurch wird eine runde
Ausbruchplatte sichtbar.
Entfernen Sie die runde
Ausbruchplatte mit einem
Hammer.
Bringen Sie den Verbindungsring in der offenen äußeren Lufteinlassöffnung an.
Biegen Sie die 3 Lippen am Verbindungsring nach außen, um den Verbindungsring
an der Einlassöffnung zu befestigen.
Installation der BOX 35 35-70 mit Stahlsockel
7.2.1
.
7.2.2
.
