FoxESS H3 Pro Serie Bedienungsanleitung
Energiespeicher-wechselrichter
Quicklinks
Bedienungsanleitung

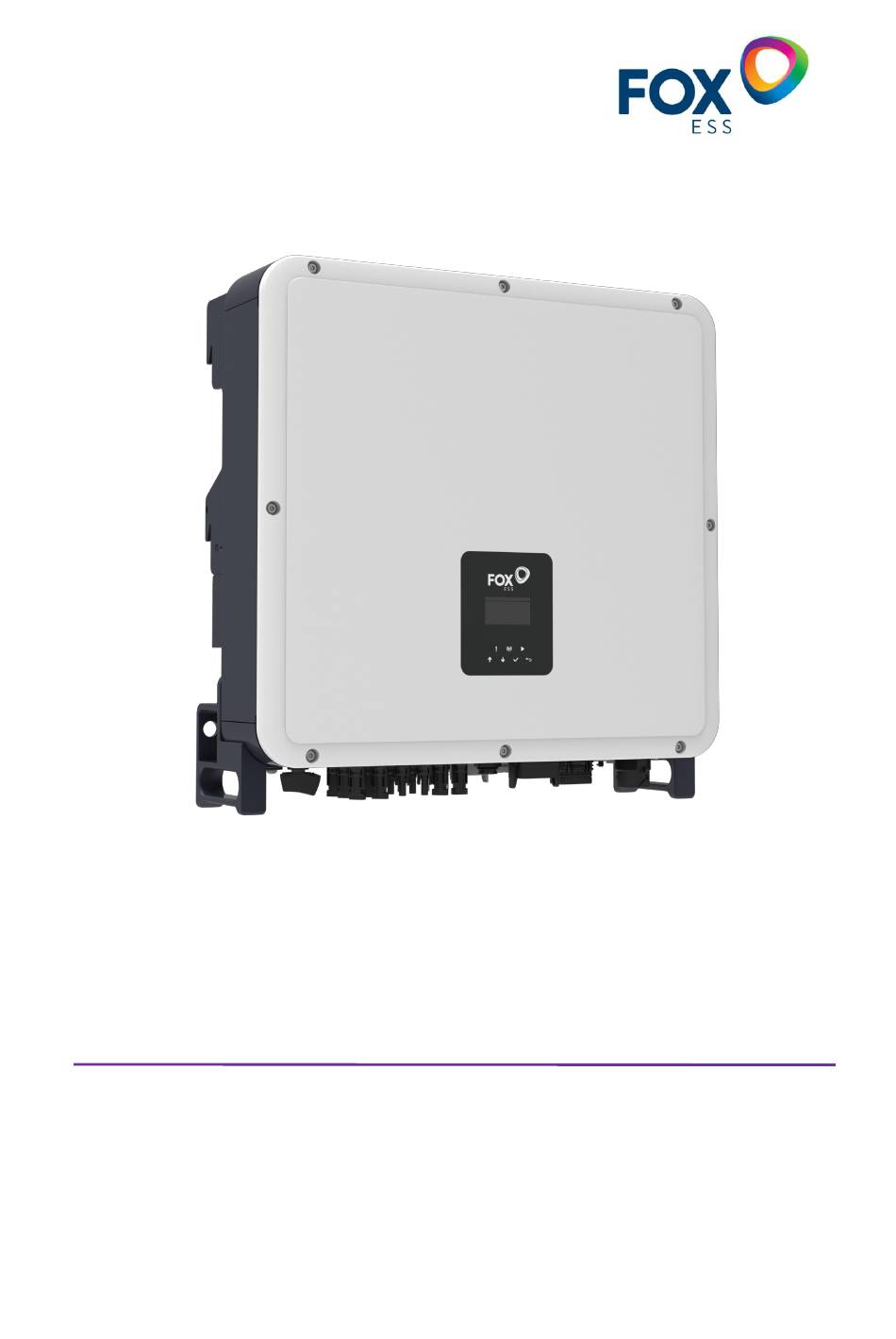

Energiespeicher-Wechselrichter der Serie H3 Pro
H3-Pro-15.0 H3-Pro-20.0 H3-Pro-22.0 H3-Pro-24.9
AC3-Pro-15.0
Um Produktschäden durch unsachgemäße Verwendung zu vermeiden, lesen Sie bitte diese Bedienungsanleitung
sorgfältig vor dem Betrieb.
AC3-Pro-20.0
AC3-Pro-25.0
H3-Pro-29.9
AC3-Pro-22.0
AC3-Pro-29.9
H3-Pro-25.0
H3-Pro-30.0
AC3-Pro-24.9
AC3-Pro-30.0
Verwandte Anleitungen für FoxESS H3 Pro Serie
Inhaltszusammenfassung für FoxESS H3 Pro Serie
- Seite 1 Bedienungsanleitung Energiespeicher-Wechselrichter der Serie H3 Pro H3-Pro-15.0 H3-Pro-20.0 H3-Pro-22.0 H3-Pro-24.9 H3-Pro-25.0 H3-Pro-29.9 H3-Pro-30.0 AC3-Pro-15.0 AC3-Pro-20.0 AC3-Pro-22.0 AC3-Pro-24.9 AC3-Pro-25.0 AC3-Pro-29.9 AC3-Pro-30.0 Um Produktschäden durch unsachgemäße Verwendung zu vermeiden, lesen Sie bitte diese Bedienungsanleitung sorgfältig vor dem Betrieb.
- Seite 2 Unternehmens in irgendeiner Form oder auf irgendeine Weise vervielfältigt, kopiert oder verteilt werden. Warenzeichen and other Fox ESS trademarks are the property of FOXESS Co., Ltd. Alle anderen in diesem Dokument genannten Warenzeichen oder eingetragenen Warenzeichen gehören ihren jeweiligen Eigentümern.
- Seite 3 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Kataloge 1 Bemerkungen zu diesem Handbuchl ................1 1.1 Gültigkeitsbereich ....................1 1.2 Zielgruppen ......................1 1.3 Verwendete Symbole ....................1 2 Sicherheitsvorkehrungen ....................5 2.1 Personalsicherheit ....................5 2.2 Sicherheit elektrischer Anschlüsse ................. 6 2.3 Installationsanforderungen ..................8 2.4 PE-Anschluss und Leckstrom ................
- Seite 4 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 6.6 Kommunikationsverbindungen ................43 6.7 EPS-Anschluss (Nicht-Parallelzustand) ............... 53 6.8 Systemanschlussdiagramm .................. 54 6.9 Wechselrichterstart ....................55 Wechselrichter abgeschaltet ..................55 7 Implementierung der Hauptfunktionen ................56 7.1 Verdrahtung und Einstellung des Parallelsystems ..........56 7.2 Drm Verkabelung ....................66 7.3 RCR-Verkabelung ....................
- Seite 5 Gefahr! "Gefahr" ist eine gefährliche Situation, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen wird. Warnung! „Warnung “ weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, COPYRIGHT © FOXESS CO., LTD.
- Seite 6 Bei Sonneneinstrahlung erzeugen PV-Stränge tödliche Hochspannungen. Beachten Sie alle Sicherheitshinweise, die in den relevanten Dokumenten für PV-Strings aufgeführt sind. Warnung! Bevor Sie das PV-Array an den Wechselrichter anschließen, stellen Sie sicher, dass es gut gegen die Erde isoliert ist. COPYRIGHT © FOXESS CO., LTD.
- Seite 7 Stellen Sie vor dem Anschluss des PV-Arrays an den Wechselrichter sicher, dass die Impedanz zwischen dem positiven Anschluss des PV-Strings und Masse und zwischen dem negativen Anschluss des PV-Strings und Masse größer als 1 M Ohm ist. COPYRIGHT © FOXESS CO., LTD.
- Seite 8 PV-String getrennt werden. Warten Sie mindestens 5 Minuten, bis der Speicherkondensator vollständig entladen ist. Lesen Sie bitte das Handbuch, bevor Sie irgendwelche Vorgänge mit dem Frequenzumrichter durchführen. Das Produkt sollte nicht als Hausmüll entsorgt werden. PE-Leiterklemme. COPYRIGHT © FOXESS CO., LTD.
- Seite 9 Bedienung. Bediener müssen geeignete persönliche Schutzausrüstung tragen, einschließlich Schutzkleidung, Handschuhe, Schutzbrillen und Helme. Müdigkeit, Trunkenheit und schlechte Gesundheit sind strengstens untersagt. Seien Sie besonders vorsichtig, wenn der Wechselrichter vom öffentlichen Netz COPYRIGHT © FOXESS CO., LTD.
- Seite 10 In der elektrischen Installation ist es wichtig, die relevanten Spezifikationen und Standards zu befolgen und Leistungsschalter mit geeigneten Spezifikationen zu verwenden, um die Sicherheit des Stromkreises zu schützen. Erdungsanforderungen Der Erdungswiderstand sollte den einschlägigen Standards und Vorschriften COPYRIGHT © FOXESS CO., LTD.
- Seite 11 Die Verkabelung sollte einen Sicherheitsabstand von mindestens 30 mm von der Hochtemperatur-Wärmequelle einhalten, um die Alterung der Isolierung zu verhindern. Das Kabel sollte den Lufteinlass und den Luftauslass des Geräts nicht blockieren. Nachdem die Verbindung abgeschlossen ist, sollte sichergestellt werden, dass die COPYRIGHT © FOXESS CO., LTD.
- Seite 12 Lichtbogenschweißen, Bohren, Schneiden andere Operationen auf der Ausrüstung durchzuführen, und es ist verboten, andere Ausrüstung auf der Oberseite des Produkts zu installieren. Bohrsicherheit Vermeiden Sie das Einbetten von Rohren oder Leitungen beim Bohren von COPYRIGHT © FOXESS CO., LTD.
- Seite 13 Einholen Sie die Zustimmung des Auftraggebers und des Auftragnehmers vor dem Bohren. Überprüfen Sie die Bohrausrüstung vor dem Gebrauch, einschließlich, ob der Bohrer fest installiert ist, ob die Drähte gebrochen sind und ob der Schalter normal ist. COPYRIGHT © FOXESS CO., LTD.
- Seite 14 Kontakt von Menschen zu verhindern. Höhere Schwellenwerte werden für langsam ansteigende Leckströme verwendet, um den Strom im Erdungsleiter zur Sicherheit zu begrenzen. Der Standardwert beträgt 30mA für den persönlichen Schutz bei hoher Geschwindigkeit und 300mA pro Einheit für den Brandschutz bei niedriger COPYRIGHT © FOXESS CO., LTD.
- Seite 15 Die Auswahl der richtigen RCD ist wichtig für den korrekten Betrieb des Geräts. Ein RCD mit einer Bewertung von 30 mA kann bei einer Leckage von 15 mA auslösen (nach IEC 61008). Hochwertige RCDs lösen in der Regel bei Werten nahe ihrem Nennwert aus. COPYRIGHT © FOXESS CO., LTD.
- Seite 16 Effizienz der EU beträgt bis zu 97,3%. THD < 3%. Sicher und zuverlässig: Transformatorfreies Design, Software- und Hardwareschutz. Ausfuhrbeschränkungen (Meter/DRM0/ESTOP). Leistungsfaktorregelung. Freundliche Mensch-Maschine-Schnittstelle. LED-Statusanzeige. LCD-Anzeige der technischen Daten, Mensch-Maschine-Interaktion über vier Touch-Tasten. PC-Fernbedienung. COPYRIGHT © FOXESS CO., LTD.
- Seite 17 Schäden am System. Der Hybridwechselrichter H3/AC3-Pro kann mit anderen Stromerzeugungsquellen kombiniert werden, die mit dem Versorgungsnetz synchronisiert sind. Ein zweiter Energiezähler kann angeschlossen werden, sodass der H3-Pro gezielt andere Stromerzeugungsquellen überwachen kann. COPYRIGHT © FOXESS CO., LTD.
- Seite 18 Stromerzeugungsgeräts im Haus zu messen. Die Adressen der beiden oben genannten Instrumente müssen übereinstimmen, da dies sonst das Flussdiagramm beeinträchtigt. Die Adressen der beiden oben genannten Stromzähler dürfen nicht identisch sein, da dies sonst die Funktion beeinträchtigt. COPYRIGHT © FOXESS CO., LTD.
- Seite 19 Die oben genannten Betriebsmodi können die Einstellung der Ladezeit verwenden. Der Ladezyklus dient hauptsächlich dazu, die Ladezeit vom Netz bis zur Batterie einzustellen. Die PV kann die Batterie auch aufladen, wenn außerhalb der Ladezeit genügend PV vorhanden ist. COPYRIGHT © FOXESS CO., LTD.
- Seite 20 Dieses Bild ist nur als Referenz. Das tatsächlich empfangene Produkt sollte das Endprodukt sein. 3.3 Wechselrichterklemmen Beschreibung Beschreibung DC-Schalter BMS2 MPPT1 MPPT2 MPPT3 BAT1 GRID BAT2 Wasserdichtes Verriegelungsventil USB/WIFI/GPRS/LAN Antenne METER/CT/RS485 Erdungsschraube BMS1 Hinweis: Installlation bitte nur von geeignetem Fachpersonal durchführen lassen COPYRIGHT © FOXESS CO., LTD.
- Seite 21 -20.0 -22.0 -24.9 -25.0 -29.9 -30.0 Batterietyp LithiumEisen-Phosphat Batteriespannung [V] 150-800 Volle AC-Last Batteriespannung [V] 160-790 220-790 240-790 270-790 270-790 330-790 330-790 Max. Lade-/Entladestrom [A] 50+50 50+50 50+50 50+50 50+50 50+50 50+50 Anzahl Batterieeingänge Kommunikationsschnittstellen COPYRIGHT © FOXESS CO., LTD.
- Seite 22 -25.0 -29.9 -30.0 -20.0 EPS-Ausgang (mit Batterie) Max. AC-Scheinleistung [VA] 15000 20000 22000 25000 25000 30000 30000 Peak-Scheinleistung AC 18000 24000 26400 30000 30000 36000 36000 Leistung [VA] (60s) Nennausgangsspannung [V] 400V/230VAC;380V/220VAC,3L/N/PE Bemessungsnetzfrequenz [Hz] 50/60 COPYRIGHT © FOXESS CO., LTD.
- Seite 23 PV-Verpolungsschutz Verpolungsschutz der Batterie Anti-Islanding-Schutz Kurzschlussschutz am Ausgang Schutz vor Leckstrom Erkennung von Isolationswiderständen Überspannungskategorie III (AC side), II (DC side) Verpolungsschutz Überstromschutz /Übertemperaturschutz AC/DC-Überspannungsschutz Type II/Type II AFCI-Schutz ※ optional DC-Schalter optional String–Monitoring optional COPYRIGHT © FOXESS CO., LTD.
- Seite 24 Relative Luftfeuchtigkeit bei Lagerung/Betrieb 0%-95% (ohne Kondensation) Höhenlage [m] <4000 Schutzklasse Lagertemperatur [°C] -40…+70 Verbrauch im Bereitschaftszustand [W] 200 W für Hot-Standby, 20 W für Cold-Standby Ldle-Modus Schaltfläche Kapazitiver Berührungssensor *4 Buzzer 1, innen (EPS & Erdschluss) COPYRIGHT © FOXESS CO., LTD.
- Seite 25 Überprüfen Sie das Erscheinungsbild auf Beschädigungen, Kratzer, Dellen etc. Überprüfen Sie, ob alle Zubehör enthalten sind. Überprüfen Sie, ob die Typenschildangaben mit der Modellnummer des bestellten Produkts übereinstimmen. Überprüfen Sie die Warnschilder auf Beschädigungen, Kratzer, Verblassung usw. COPYRIGHT © FOXESS CO., LTD.
- Seite 26 PV-Anschlüsse PV-Stiftkontakte (nur für H3-Pro) (nur für H3-Pro) (6*positiv, (6*positiv, Wandhalterung *1 Wechselrichter*1 6*negativ) 6*negativ) Dehnungsrohre & Erdungsklemmel*1 AC-Steckverbinder- AC-Steckverbinder- EPS*1 Gitter*1 Dehnschrauben*4 Sechskantschraube WiFi/GPRS/LAN Kurzanleitung zur Zähler*1 Installation*1 (Optional)*1 *1 M4*16 COPYRIGHT © FOXESS CO., LTD.
- Seite 27 Der Wechselrichter erzeugt während des Betriebs hohe Temperaturen, daher installieren Sie ihn bitte außerhalb der Reichweite von Menschen oder isolieren Sie ihn, indem Sie ein Schutznetz installieren und Sicherheitswarnschilder außen aufstellen. Aufmerksamkeit! Die Standortauswahl sollte den lokalen Gesetzen, Vorschriften und relevanten Standards entsprechen. COPYRIGHT © FOXESS CO., LTD.
- Seite 28 Das Eindringen von Feuchtigkeit kann leicht zu Schäden an der Ausrüstung führen! Für den normalen Gebrauch des Geräts: Öffnen Sie die Schranktür nicht, wenn die Luftfeuchtigkeit 95% überschreitet. Vermeiden Sie das Öffnen von Schranktüren, Wartung oder Überholung usw. bei Regen, Donner oder nassen Wetterbedingungen. COPYRIGHT © FOXESS CO., LTD.
- Seite 29 Um den Wechselrichter herum sollte genügend Platz reserviert werden, und der geeignete Installationswinkel sollte ausgewählt werden, um genügend Platz für die Installation und Wärmeableitung sicherzustellen. Der spezifische Platzbedarf eines einzelnen Wechselrichters ist in der folgenden Abbildung dargestellt. Position Min. space（mm） Links Rechts Oben Unten COPYRIGHT © FOXESS CO., LTD.
- Seite 30 Vermeiden Sie plötzliche Kurven oder Richtungswechsel. Wenn Sie eine Kurve benötigen, führen Sie dies langsam aus und passen Sie Ihre Körperhaltung im Voraus an. Bei Müdigkeit oder unzureichender Kraft muss die Handhabung sofort eingestellt werden. COPYRIGHT © FOXESS CO., LTD.
- Seite 31 Bitte vermeiden Sie vor dem Bohren unbedingt Wasser- und Stromleitungen, die in die Wand eingebettet sind, um Gefahren zu vermeiden. Vorgehensweise Einbauort empfohlen. Verwenden Sie eine Wasserwaage, um die Montageposition einzustellen. Der Pfeil zeigt nach oben. Schritt 1 COPYRIGHT © FOXESS CO., LTD.
- Seite 32 Materialien unterlegt werden. Bitte fragen Sie hierzu einen Brandschutzexperten. Ebenso muss die Wand den Tragfähigkeitsanforderungen des Geräts entsprechen. Schritt 3 Führen Sie die M6-Dehnschraube in das Montageloch ein und ziehen Sie die Halterung mit den Muttern fest. Schritt 4 COPYRIGHT © FOXESS CO., LTD.
- Seite 33 Stanzen in die Lunge eingeatmet oder in die Augen fällt. Aufmerksamkeit! Die obere Oberfläche des Expansionsrohrs muss mit der Betonwand bündig sein und darf nicht aus der Betonwand hervorstehen, da sonst die Wandplatte ungleichmäßig auf der Wand platziert wird. COPYRIGHT © FOXESS CO., LTD.
- Seite 34 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Elektrischer Anschluss 6.1 Übersicht über die Schaltung Systemübersicht COPYRIGHT © FOXESS CO., LTD.
- Seite 35 PV-Module: Bitte stellen Sie sicher, dass sie vom gleichen Typ sind, die gleiche Leistung und Spezifikation haben, die gleiche Ausrichtung haben und in den gleichen Winkel geneigt sind. Um Kabel zu sparen und Gleichstromverluste zu reduzieren, empfehlen wir, den Wechselrichter möglichst nah an den PV-Modulen zu installieren. COPYRIGHT © FOXESS CO., LTD.
- Seite 36 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Schritt 2: PV-Verkabelung Vorgehensweise Schalten Sie den DC-Schalter aus. Wählen Sie 4mm Draht zum Anschluss des PV-Moduls. 6 mm Isolierung vom Ende des Drahtes abschneiden. Schritt 1 Der Gleichstromanschluss (PV) wird wie folgt getrennt. Schritt 2 Abisoliertes Kabel in den Stiftkontakt einführen und sicherstellen, dass alle Leiterlitzen im Stiftkontakt erfasst sind.
- Seite 37 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Die maximale Leerlaufspannung der PV-Anlage sollte weniger als 1000V betragen, andernfalls kann es zu einer Fehlermeldung kommen. Führen Sie das abisolierte Kabel in den Stiftkontakt ein und achten Sie darauf, dass alle Leiterlitzen im Stiftkontakt erfasst werden. ...
- Seite 38 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 6.3 Batterieanschluss Vorgehensweise Schalten Sie den DC-Schalter aus. Wählen Sie10mm² Solarkabel für den Anschluss der BMS-Batterie. Schneiden Sie 6 mm der Isolierung vom Drahtende ab. Step １ Separate the DC connector (battery) as below. Step ２...
- Seite 39 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Anmerkung: Entriegeln Sie den DC-Anschluss Gefahr! Stellen Sie sicher, dass kein Strom am Gleichstromanschluss fließt, bevor Sie den Gleichstromanschluss trennen. Der Batterieschalter kann mittels einer Stromzange gemessen oder getrennt werden, da sonst ein schwerwiegender Sicherheitsunfall auftreten kann.
- Seite 40 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 6.4 Netzanschluss Schritt 1: Grid String Verbindung Die Wechselrichter der Serie H3-Pro sind für das Dreiphasennetz ausgelegt. Der Spannungsbereich beträgt 220/230/240V; die Frequenz beträgt 50/60Hz. Andere technische Anforderungen sollten mit den Anforderungen des örtlichen öffentlichen Netzes übereinstimmen.
- Seite 41 Teilen Sie den Laststecker wie unten in 4 Teile auf. Schritt 1 Stecken Sie die Hülsenanordnung in das Kabel ein. Schritt 2 Schritt 3 Montieren Sie den Kupferdraht in die Steckerklemme und verriegeln Sie die Schrauben. COPYRIGHT © FOXESS CO., LTD.
- Seite 42 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Verriegelungshülse und Stopfen (3 ~ 4 N·M). Schritt 4 A. EPS-Verkabelung Den Draht mit einem Schraubendreher festziehen und das Drehmoment der Crimpschraube beträgt 2,0 ± 0,1 N·m. Schritt 1 Dichtungskörper Garnfänger werden Körper eingesetzt Sicherungsmutter mit einem Drehmoment (2,5 +/- 0,5 N·m) in den Körper eingeschraubt.
- Seite 43 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Verwenden Sie einen Schraubendreher, um die entriegelte Position auszurichten und das Gewinde gedrückt und zurückzuziehen, um die Trennung von Männchen und Weibchen abzuschließen. Schritt 4 Stromnetzverkabelung Aufmerksamkeit! Die Verkabelung des Stromnetzes muss mit der N-Leitung verbunden sein, sonst meldet die Maschine einen Fehler...
- Seite 44 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Netzanschlussstecker Teile wie folgt: Vorgehensweise Halten Sie den mittleren Teil des weiblichen Einsatzes und drehen Sie die hintere Schale, um sie zu lösen, um sie von dem weiblichen Einsatz zu lösen. Entfernen Sie die Kabelmutter (mit Gummieinsatz) vom hinteren Gehäuse. Schritt 1 Schieben Sie die Kabelmutter und befestigen Sie dann das hintere Gehäuse auf das Kabel.
- Seite 45 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Installation einer externen Antenne Hände fest Schritt 6 Beschreibung des Verdrahtungsdurchmessers Schritt 7...
- Seite 46 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 6.5 Erdungsanschluss Vorgehensweise 6 mm Isolierung vom Ende des Drahtes abschneiden. Schritt 1 Stecken Sie das Flachbandkabel in die Masseklemme und stellen Sie sicher, dass alle Leiterstränge in der Masseklemme eingefangen sind. Die Masseanschlüsse werden mit einer Crimpzange gekrimpt. Legen Sie die Masseklemme des Streifenkabels in die entsprechende Crimpzange ein und drücken Sie die Kontaktstelle.
- Seite 47 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 6.6 Kommunikationsverbindungen Installation von Kommunikationsgeräten (optional) Die Wechselrichter der H3-Pro Serie bieten eine Vielzahl von Kommunikationsmöglichkeiten wie WiFi, GPRS, LAN oder 4G Dongle, RS485 und Smart Meter mit externen Geräten. Über diese Schnittstellen können Betriebsinformationen wie Ausgangsspannungen, Ströme, Frequenzen, Fehlerinformationen usw.
- Seite 48 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro App-Installation： Scannen Sie den untenstehenden QR-Code, um die Cloud-App auf Ihrem Smartphone herunterzuladen und zu installieren. Konfiguration: Hinweis: Das Modul ist eingeschaltet und gestartet, warten Sie bitte eine Minute, um die WLAN-Konfiguration zu starten. Web-Konfiguration..
- Seite 49 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro • Meter/RS485 Die Pins der Schnittstelle Meter/485 sind wie folgt definiert. Meter/CT/RS485-Schnittstelle (20-polige Klemme） DRY RLY2- DRY RLY2+ DRY RLY1- DRY RLY1+ Meter 485A Meter 485B GND TVS GND COM +12V SELV RY Ctrl EMS 485A EMS 485B Anmerkung:...
- Seite 50 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro COM-Schnittstelle (24-polige Anschlüsse） RLY L- RLY L+ RLY G- RLY G+ ARM 485B ARM 485A GND COM E STOP DRM1 DRM2 DRM3 DRM4 DRM0 GND COM GND COM Anmerkung: 1) ARM 485A, ARM 485B, RLY L-, RLY L+, RLY G-, RLY G+ Diese Klemmklemmen werden werkseitig getestet.
- Seite 51 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro − Meter Der Wechselrichter verfügt über eine integrierte Auslaufbegrenzungsfunktion. Um diese Funktion nutzen zu können, muss ein Leistungszähler installiert sein. Installation des Stromzählers bitte auf der Netzseite installieren. Aufmerksamkeit! Wenn Sie den Stromzähler anschließen, stellen Sie bitte sicher, dass der Stromzähler richtig ist, sonst wird es die Größe der Last beeinflussen, die der Wechselrichter erhält, und den normalen Betrieb des Wechselrichters beeinflussen.
- Seite 52 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Anmerkung: Der Standardmesser ist CHJNT DTSU 666, der einen maximalen Strom von 80A verwenden kann; Wenn ein höherer Strom benötigt wird, können Kunden das gleiche Modell + CTs wählen. Messgeräteanschluss： Anschlussdiagramm der Instrumente Stecken Sie die L1/L2/L3/N-Leiter und das RS485A/B-Kabel in das Zähler.
- Seite 53 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Definition Messgeräteanschlüsse bezieht sich Schnittstelle Messgeräte/CT/RS485 (20-polige Anschlüsse) auf Seite 32.. Bei den eingebauten Instrumenten handelt es sich um gewöhnliche Instrumente. Wenn Sie CT-Instrumente benötigen, müssen Sie sie separat kaufen. Anschlussdiagramm des CT-Geräts： Stecken Sie die L1/L2/L3/N-Leiter, das CT und das RS485A/B-Kabel in das Messgerät.
- Seite 54 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Verbinden Sie den RS485A mit den 24 Pins des Messgeräteanschlusses und den RS485B mit den 25 Pins des Messgeräteanschlusses. Bitte verwenden Sie ein Twisted Pair Kabel. Definition Messgeräteanschlüsse bezieht sich Schnittstelle Messgeräte/CT/RS485 (20-polige Anschlüsse) auf Seite 32. Die Einstellung des Transformationsverhältnisses des CT-Geräts muss mit dem Transformationsverhältnis CT-Geräts...
- Seite 55 Wechselrichter-Homepage angezeigt wird, ist ein guter Ausdruck der Kommunikation. Diese Linie ist für Energiespeichersysteme sehr wichtig. Bitte achten Sie darauf, dass es nicht zu lang oder in komplexen Umgebungen ist. BAT- Definition GND COM AWAKEN CANL CANH CANH CANL COPYRIGHT © FOXESS CO., LTD.
- Seite 56 Stecken Sie den Kabelanschluss in den COM-Anschluss an der Unterseite des Wechselrichters und schrauben Sie ihn fest an. Schließen Sie dann die andere Seite des Netzwerkkabels an den PC oder ein anderes Gerät an. Schritt 5 COPYRIGHT © FOXESS CO., LTD.
- Seite 57 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 6.7 EPS-Anschluss (Nicht-Parallelzustand) Beschreibung der üblichen Belastungen Wenn Sie im EPS-Modus eine induktive Last an den EPS-Port anschließen müssen, stellen Sie sicher, dass die momentane Leistung beim Start der Last niedriger ist als die maximale Leistung im EPS-Modus.
- Seite 58 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 6.8 Systemanschlussdiagramm...
- Seite 59 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 6.9 Wechselrichterstart Bitte beachten Sie die folgenden Schritte, um den Wechselrichter zu starten. 1. Stellen Sie sicher, dass der Wechselrichter gut befestigt ist. 2. Stellen Sie sicher, dass alle Verdrahtungen abgeschlossen sind. 3. Stellen Sie sicher, dass der Zähler gut angeschlossen ist. 4.
- Seite 60 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Implementierung der Hauptfunktionen 7.1 Verdrahtung und Einstellung des Parallelsystems Jedes System der Baureihe H3/AC3-Pro unterstützt max. 10 Einheiten parallel für netzgekoppelte Systeme und bis zu 4 Einheiten für netzoffene Systeme. 1) Systemdiagramm Aufmerksamkeit! 1.
- Seite 61 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Aufmerksamkeit! Für die H3 Pro Serie-Parallel-Funktion ist der Focus ESS Al-Link obligatorisch. Für die Verbindung siehe Al-Link-Benutzerhandbuch. Parallelwechselrichter benötigen den gleichen Typ und die gleiche Leistung. Für die Szenarien „Netzanschluss mit EPS-Last“, „On&off-Netzanschluss“ muss jeder Wechselrichter angeschlossen werden Auf die Batterie.
- Seite 62 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Schritt 3 Zählerverkabelung Aufmerksamkeit! Der netzseitige Zufluss/Abflussstrom < 80A kann direkt mit dem Messgerät verbunden werden. Verdrahtungstabelle zwischen Al-Verbindung und Meter.
- Seite 63 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Bei Bedarf muss das CT-Gerät separat gekauft werden. Verdrahtungsdiagramm des CT-Geräts: Anmerkung Netzseitige Ein-/Ausströme > 80A, mit Stromwandler. Schritt 4 Stromversorgung...
- Seite 64 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Das Systemdiagramm ist wie folgt: Rein netzparallel...
- Seite 65 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Ein & Aus Netz parallel Betriebsarten in Parallelsystemen Parallelsystem hat zwei Betriebsarten: On&OffGrid-Modus und OnGridOnly-Modus, Ihr Wissen über verschiedene Wechselrichter-Betriebsarten wird Ihnen helfen, das Parallelsystem besser zu verstehen, also lesen Sie es bitte sorgfältig vor dem Betrieb. On&OffGrid-Modus: Nachdem alle...
- Seite 66 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 3）APP-Konfigurationsreferenz Bitte laden Sie die FoxCloud 2.0 App aus dem Apple Store oder dem Google Store herunter. Aufmerksamkeit! Konfigurieren Sie nur das AILink Netzwerk, ohne den Wechselrichter einzurichten. Aufmerksamkeit! Stellen Sie sicher, dass alle Kommunikationskabel zwischen Al-Link und Wechselrichter angeschlossen sind. Stellen Sie sicher, dass alle Wechselrichter und Smart Logger eingeschaltet sind.
- Seite 67 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Wählen Sie die SSID Ihres Home-Routers aus und geben Sie das Passwort ein und klicken Sie auf Weiter. Warten Sie etwa 30 Sekunden und die Konfiguration wird abgeschlossen sein. Dann klicken Sie auf "Fertig". Schritt 2 Verbinden Sie das Gerät Dann beginnt es automatisch mit dem Gerät zu kommunizieren.
- Seite 68 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Schritt 3 Wählen Sie Ihr Szenario aus Wählen Sie Szenarien entsprechend der Kabelverbindung vor Ort aus Dann klicken Sie auf "Bestätigen". Das bedeutet, dass sowohl die Netzwerkkonfiguration als auch das Einrichten von Al Link erfolgreich waren.
- Seite 69 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Schritt 5 Erstellen Sie eine Fabrik Klicken Sie auf "Pflanze erstellen". Klicken Sie auf "Gerät hinzufügen". Scannen Sie den SN des Geben grundlegenden EMS-Recorder, Informationen ein und klicken Sie auf klicken "Bestätigen". "Speichern". It will turn to homepage.
- Seite 70 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 7.2 Drm Verkabelung DRM0-Einstellungen Einstellunge Charakteristische Parameter DRM0 Aktivieren/Deaktiviere DryConfigure Einstellungen: DryConfigure setzt DryIn1 auf DRM. DRM unterstützt mehrere Demand-Response-Modi, indem Steuersignale wie folgt konfiguriert werden. Assertion über Modus kurzgeschloss Anforderungen ene Pins DRM0 DRM0 Betätigungstrennvorrichtung.
- Seite 71 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 7.3 RCR-Verkabelung DRM0-Einstellungen Einstellunge Charakteristische Parameter DRM0 Aktivieren/Deaktivier DryConfigure Einstellungen: DryConfigure legt DryIn1 auf DRM fest, DRM und RCR entsprechen wie folgt. Voraussetzung für die Nutzung dieser Funktion ist die Wahl der deutschen Netzanschlussverordnung VDE 4105 und die Nutzung der RCR-Funktion.
- Seite 72 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 7.4 SG-Ready Verdrahtung und Einrichtung • SG bereit Die Smart Grid-Readiness wird über den Trockenkontaktausgang des Wechselrichters (Pin 3-Pin 4) gesteuert. Installation vor Ort Etikett DRY_RLY1- DRY_RLY1+ Modus 2 Modus 3 Hinweis: 0-Relais geöffnet, 1-Relais geschlossen Mode 2-Normal operation (0) : Supported by Fox ESS inverter Die Wärmepumpe läuft im energiesparenden Normalmodus.
- Seite 73 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Konfigurieren der SG-Ready Energieverwaltungseinstellungen * SgReadyFunction: Deaktiviert/aktiviert die sgready-Funktion. * RestartTime: sgready Das Intervall zwischen zwei Starts. *SgReadyStartPower: Die Wärmepumpe startet den Betrieb, wenn die eingespeiste Leistung den Sollwert überschreitet. *SgReadyStopPower: Die Wärmepumpe stoppt den Betrieb, wenn die Einspeiseleistung kleiner als der Sollwert ist.
- Seite 74 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 7.5 Einstellung der Blindleistungsfunktion Vorgehensweise Melden Sie sich bei Fox Cloud an. Schritt１ Geben Sie den SN des Wechselrichters ein. Schritt２ Klicken Sie hier. Schritt３...
- Seite 75 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Klicken Sicherheit-Blindleistung wählen Schaltfläche Blindleistungsmodus aktivieren. Schritt４ 1. Fixierte PF über Wenn Sie fix PF auf over setzen möchten, suchen Sie das Dropdown-Menü Blindleistungssteuerungsmodus und wählen Sie die Option FixedPFOver; Legen Sie feste PF-Parameter nach Bedarf fest, der Standardwert ist 1;; 2.
- Seite 76 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 3. Funktionseinstellungen P und cos φ Wenn P und cos φ eingestellt werden sollen, suchen Sie das Dropdown-Menü Blindleistungssteuerungsmodus und wählen Sie cos φ (P); Sie müssen lediglich die folgenden Parameter (CosphiPPF1-4, CosphiPP1-4) nach Ihren Bedürfnissen einstellen;...
- Seite 77 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 4. Fixed Q Wenn einstellen möchten, suchen Dropdown-Menü Blindleistungssteuerungsmodus und wählen Sie die Option FixedQ; Legen Sie die fixedQ-Parameter nach Bedarf fest; 5. Q- und U-Funktionseinstellung If you want set the Q and U, Find the Reactive PowerControl Mode dropdown menu and select the Qu;...
- Seite 78 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 7.6 Diesel engines Wechselrichter, Dieselgenerator Trockenkontaktstart, ATS-Backup-Stromversorgung mit normalerweise offener Kontaktrückkopplung. Beschreibung der Einzelsystemverkabelung für Dieselmotoren. 1) Verbinden Sie das System wie folgt: 2) Verdrahtungssequenz： Stromversorgungsverkabelung i) Schließen Sie das Netz an den normalen Stromanschluss des ATS an. ii) Schließen Sie den Dieselgeneratorausgang an den Standby-Stromanschluss des ATS an.
- Seite 79 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro ii) Schließen Sie den normalerweise offenen Rückkopplungskontakt des ATS mit Pin 12 VCC und Pin 13 DRM1 des COM24-Pins an. 3) Dieselmodus Einstellungen: Einstellungen-Funktionen-Generieren i) GEN Enable Stellen Sie den Dieselgenerator auf Enable ein. ii) Start-SOC Stellen Sie den minimalen Start-SOC ein.
- Seite 80 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Wenn kein Stromnetz vor Ort vorhanden ist, sollte ein Verkabelungsschema nur für Dieselgeneratoren (kein ATS) verwendet werden. Beschreibung der Verdrahtung des Dieselgenerator-Parallelsystems: Verbinden Sie das System wie folgt:...
- Seite 81 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 2) Verdrahtungsreihenfolge： Stromversorgungsverkabelung i) Schließen Sie das Netz an den normalen Stromanschluss des ATS an. ii) Schließen Sie den Dieselgeneratorausgang an den Standby-Stromanschluss des ATS an. iii) Schließen Sie den Netzeingang des Wechselrichters an den Ausgangsport des ATS an.
- Seite 82 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 4) Dieselmotor-Modus Starten Sie den Frequenzumrichter normal. Der Wechselrichter funktioniert normal im Dieselgeneratormodus und der Bildschirm wird auf dem Generatorsatz angezeigt. Wenn kein Stromnetz vor Ort vorhanden ist, sollte ein Verkabelungsschema nur für Dieselgeneratoren (kein ATS) verwendet werden.
- Seite 83 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 7.7 EPS-Verkabelung Verdrahtungsdiagramm für die sekundäre Lastschaltung DryConfigure Einstellungen: DryConfigure setzt DryOut1 als Smart EPS ein.
- Seite 84 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Schritt 2: SmartLoadManagement-Einstellungen: Wählen Sie den Triggermodus und detaillierte Einstellungen aus. COPYRIGHT © FOXESS CO., LTD.
- Seite 85 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 7.8 Unsymmetrische Last Einführung in die Rolle unausgeglichener Lasten: Wenn die Last jeder Phase in der Haushaltslast unterschiedlich ist und die Leistung jeder Phase des Wechselrichters gleich ist, tritt eine Situation auf, in der eine Phase ausgegeben und eine Phase eingegangen ist.
- Seite 86 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Firmware-Upgrade Der Benutzer kann die Firmware des Wechselrichters über den USB-Stick aktualisieren. Sicherheitsinspektion Bitte stellen Sie sicher, dass der Wechselrichter stabil eingeschaltet ist. Der Wechselrichter muss die Batterie während des gesamten Upgrades mit Strom halten. Bitte bereiten Sie einen PC vor und stellen Sie sicher, dass die Größe des USB-Sticks unter 32G ist und das Format Fat 16 oder Fat 32 ist.
- Seite 87 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Lokales Upgrade: USB-Upgrade Bedienungsanleitung (für H3-Pro) Einleitung: Frequenzumrichter integriertes High-Tech-System CPU-Controller, das Wartung und Upgrade erfordert. Das Upgrade ist einfach für den Endbenutzer oder den Installator zu bedienen, die Upgrade-Datei wird vom Hersteller bereitgestellt, bitte bereiten Sie alles vor der Durchführung des Upgrades vor.
- Seite 88 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 2) Installieren Sie den USB-Stick auf Ihrem Laptop, öffnen Sie ihn und erstellen Sie einen Ordner namens'update' 3) Erstellen Sie drei weitere unabhängige Unterordner namens "manager", "master" und "slave" unter dem Ordner "update". 4) Legen Sie die Upgrade-Datei in den entsprechenden Ordner wie unten gezeigt * Formatierte Dateiname: Model_Firmware type_Vx_xx...
- Seite 89 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 4. Öffnen Sie nur den DC-Leistungsschalter (stellen Sie sicher, dass die PV-Spannung über 120V ist) und warten Sie 10 Sekunden, der Wechselrichterbildschirm wird wie folgt angezeigt: 5. Wenn Sie die Wechselrichter-Firmware aktualisieren möchten, klicken Sie auf „ Aufwärt“...
- Seite 90 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 6. Entfernen Sie den USB-Stick, nachdem das Upgrade abgeschlossen ist. Befolgen Sie die Schritte blew und klicken Sie auf Optionen, um die Version zu sehen: Menü-> Über uns-> Investment View 7. Öffnen Sie AC- und DC-Leistungsschalter. Wenn Sie das HMI aktualisiert haben, drücken Sie lange auf "enter"...
- Seite 91 1. Halten Sie die "√" Taste oben auf dem Bildschirm gedrückt und wählen Sie "Stopp", um die Maschine zu stoppen. 2. Trennen Sie AC und EPS VAC. 3. Drehen Sie den Gleichstromschalter auf den geöffneten Zustand. 4. Schalten Sie die Tasten und Bedienschalter am Akku aus. COPYRIGHT © FOXESS CO., LTD.
- Seite 92 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 5. Warten Sie, bis sich der Bildschirm oben auf der Maschine ausschaltet. 6. Warten Sie 5 Minuten, dies soll sicherstellen, dass der Kondensator im Inneren der Maschine entladen wird. 7. Verwenden Sie eine Stromzange, um sicherzustellen, dass kein Strom auf der Gleichstromleitung fließt.
- Seite 93 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 9.2 Funktionsbaum Der Funktionsbaum wird ständig aktualisiert und basiert tatsächlich auf der Bildschirmanzeige.
- Seite 94 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Wartung Dieser Abschnitt enthält Informationen und Verfahren zur Behebung möglicher Probleme mit dem Fox ESS Wechselrichter und gibt Ihnen Tipps zur Fehlerbehebung, um die meisten Probleme zu identifizieren und zu beheben, die auftreten können. 10.1 Liste der Alarme Fehlercodes Lösungen...
- Seite 95 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Busspannung außerhalb des Bereichs von der Software erkannt. Bitte prüfen Sie, ob der Neutralleiter richtig mit dem AC – Stecker des Wechselrichters verbunden ist. Um auf die neueste Software zu aktualisieren, SW Bus Vol Fehler stellen Sie sicher, dass der Master mindestens auf 1.69 oder höher aktualisiert wurde.
- Seite 96 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Überlast im netzunabhängigen Modus. EPS Überlast • Bitte prüfen Sie, ob die EPS-Last innerhalb der gegebenen Grenzen liegt. • Falls das Gerät nicht mehr zuschaltet, kontaktieren Sie unseren Support. Die Batterieleistung ist niedrig. Niedrige •...
- Seite 97 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Der Mosfet der Batterieabwärtsschaltung ist ausgefallen. Bat Buck Fehler • Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an. • Falls das Gerät nicht mehr zuschaltet, kontaktieren Sie unseren Support. Der Mosfet des Batterie-Boost-Stromkreises ist ausgefallen oder das Relais auf der Batterieseite des Wechselrichters ist nicht geschlossen.
- Seite 98 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 4 Slaves => DIP = 3). • Prüfen Sie, ob das Kommunikationskabel zwischen den Batteriepacks richtig und gut angeschlossen ist. Falls das Gerät nicht mehr zuschaltet, kontaktieren Sie unseren Support. Batterie-Überspannung. Bms Spannung hoch •...
- Seite 99 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Bms-Ver nicht Die Software zwischen den Slaves ist unterschiedlich. übereinstimmen • Bitte kontaktieren Sie den Batterielieferanten. Bms Mfg nicht Die Zellenherstellung ist unterschiedlich. übereinstimmen • Bitte kontaktieren Sie den Batterielieferanten. Bms SwHw nicht Die Slave-Software und -Hardware stimmen nicht überein.
- Seite 100 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro 10.2 Troubleshooting and Routine Maintenance Fehlersuche a. Bitte überprüfen Sie die Fehlermeldung im Systembedienfeld oder den Fehlercode im Infofeld des Wechselrichters. Wenn eine Meldung angezeigt wird, protokollieren Sie sie, bevor Sie irgendwelche Aktionen ausführen. b.
- Seite 101 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro werden. Diese Arbeiten sollten regelmäßig durchgeführt werden. − Überprüfen Sie, ob alle Indikatoren des Frequenzumrichters normal sind, und überprüfen Sie, ob die Anzeige des Frequenzumrichters normal ist. Diese Kontrollen sollten mindestens alle zwölf Monate durchgeführt werden. −...
- Seite 102 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Ruhestand 11.1 Wechselrichter demontieren Trennen Sie den Wechselrichter von DC-Eingang und AC-Ausgang. Warten Sie 5 Minuten, um sicherzustellen, dass der Wechselrichter vollständig abgeschaltet ist. Trennen Sie das Kommunikationskabel und alle optionalen Überwachungsmodule. Entfernen Sie den Wechselrichter von der Wandhalterung.
- Seite 103 Komponenten auf die Einhaltung der örtlichen Abfallentsorgungsvorschriften. Anhang 12.1 Qualitätssicherung FOXESS Co., Ltd. (im Folgenden als „Unternehmen“ bezeichnet) wird Produkte, die während der Garantiezeit defekt sind, kostenlos reparieren oder durch neue ersetzen. Erforderliche Belege Bei Anforderungen an Garantieleistungen muss der Kunde die Originalkaufrechnung mit Angabe des Kaufdatums vorlegen.
- Seite 104 Elektrischer Anschluss Energiespeicher-Wechselrichter der Serie H3 Pro Wenn eine der oben genannten Umstände zu einem Produktausfall führt und der Kunde dennoch Wartungsdienste anfordert, kann die autorisierte Serviceagentur unseres Unternehmens nach Bewertung kostenpflichtige Wartungsdienste anbieten. Sonstige Regelungen Das Unternehmen behält sich das Recht vor, die Abmessungen und Parameter der Produkte ohne vorherige Ankündigung gemäß...
