Bedienungs- und Installationsanleitung
Messwertgeber Wind (Typ 3H)
Für künftige Verwendung aufbewahren!
Gültig ab 10.01.2008
Dok.-Nr.: 816469_e
Allgemeines

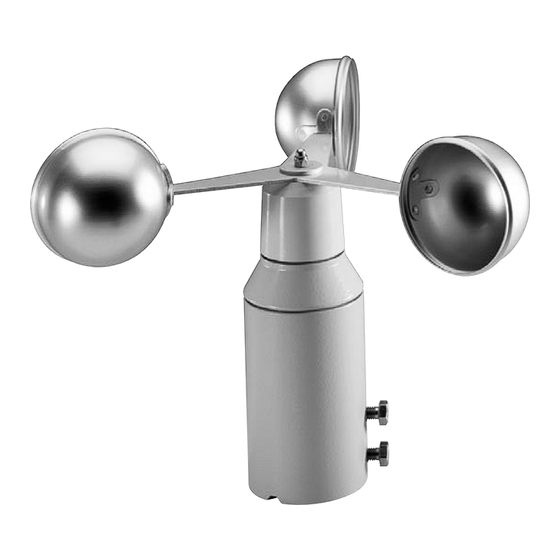

Abb. 1: Messwertgeber Wind (Typ 3H)
Der Messwertgeber wird an eine Sonnenschutzzentrale an-
geschlossen und ermöglicht die windabhängige Steuerung
von Sonnenschutzprodukten wie Markisen oder Raffstoren.
Der Messwertgeber wird auf einem Standrohr im Außen-
bereich montiert. Die hochwertige Metall-Druckgussausfüh-
rung sowie die integrierte Beheizung garantieren höchste
Beständigkeit gegen Witterungseinflüsse. Die Lagerung des
Flügelrades ist mit Präzisionskugellagern ausgeführt, dies
garantiert sofortigen Anlauf auch bei schwachem Wind.
Funktion
Der Messwertgeber erfasst die Windgeschwindigkeit an
einer Fassade und wandelt den gemessenen Wert in ein
elektrisches Signal um, welches in der Sonnenschutzzen-
trale ausgewertet wird.
Sicherheitshinweise
WARNUNG
Die elektrische Installation muss nach
VDE 0100 bzw. den gesetzlichen vor-
schriften und Normen des jeweiligen
Landes durch eine zugelassene Elektro-
fachkraft erfolgen. Diese hat die beige-
fügten Montagehinweise der mitgeliefer-
ten Elektrogeräte zu beachten.
WARNUNG
Der Messwertgeber darf ausschließlich
mit Schutzkleinspanung betrieben wer-
den.
Hinweise zur Elektroinstallation
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht
möglich ist, dann darf das Gerät nicht in Betrieb genommen
bzw. muss es außer Betrieb gesetzt werden!
816469_e•10.01.2008
Diese Annahme ist berechtigt, wenn
das Gehäuse oder die Zuleitungen Beschädigungen
®
aufweisen,
das Gerät nicht mehr arbeitet.
®
Der elektrische Anschluss erfolgt nach Abb. 3.

Schließen Sie an Ihre Anschlussleitung die beiliegende
Steckerkupplung an. Zur Erleichterung der Montagear-
beiten ist auch eine vorkonfektionierte Anschlussleitung
(Länge 5 m) mit Kupplung lieferbar. Sollte die Länge der
Leitung nicht ausreichen, kann diese auf bis zu 50 m
verlängert werden. Bauseits wird hierzu eine Abzweig-
dose benötigt.

Wählen Sie eine Variante, die den jeweiligen Umge-
bungsbedingungen gerecht wird (für Außenmontage
z.B. IP65). Wenn Sie projektspezifische Anschlusspläne
zu Ihrer Sonnenschutzanlage erhalten haben, beachten
Sie bitte auch die Anschlusshinweise in diesen Unterla-
gen.
Das Gerät erfüllt die EMV-Richtlinien für den Einsatz im
Wohn- und Gewerbebereich.
Montage
Beachten Sie dabei folgende Punkte:

Montieren Sie zunächst das Flügelrad auf das Geberge-
häuse. Schieben Sie die mitgelieferte Gummischeibe
(Ø 17 mm) über die Achse. Auf der Unterseite des
Flügelrades befindet sich ein Zapfen (Ø 3 mm), stecken
Sie das Flügelrad so auf die Achse, dass der Zapfen in
die zugehörige Aussparung eingreift. Schieben Sie nun
die mitgelieferte Unterlegscheibe (Ø 25,5 mm) über die
Achse und befestigen Sie das Flügelrad mit der selbstsi-
chernden Hutmutter.

Messwertgeber gut zugänglich, an einer erhöhten Stelle
im Freien anbringen, z.B. an der Oberkante der zu über-
wachenden Gebäudefassade.

Die Montage des Gebers darf nicht im Windschatten
erfolgen, da sonst die Windauswertung beeinträchtigt
wird.
 Der Messwertgeber ist aufrecht, mit einer maximalen-
Schräglage von ±2° zu montieren.

Befestigen Sie den Messwertgeber mit den Klemm-
schrauben (Abb. 4) auf dem Standrohr.
Technische Änderungen behalten wir uns vor
