Montage des Türelementes
9

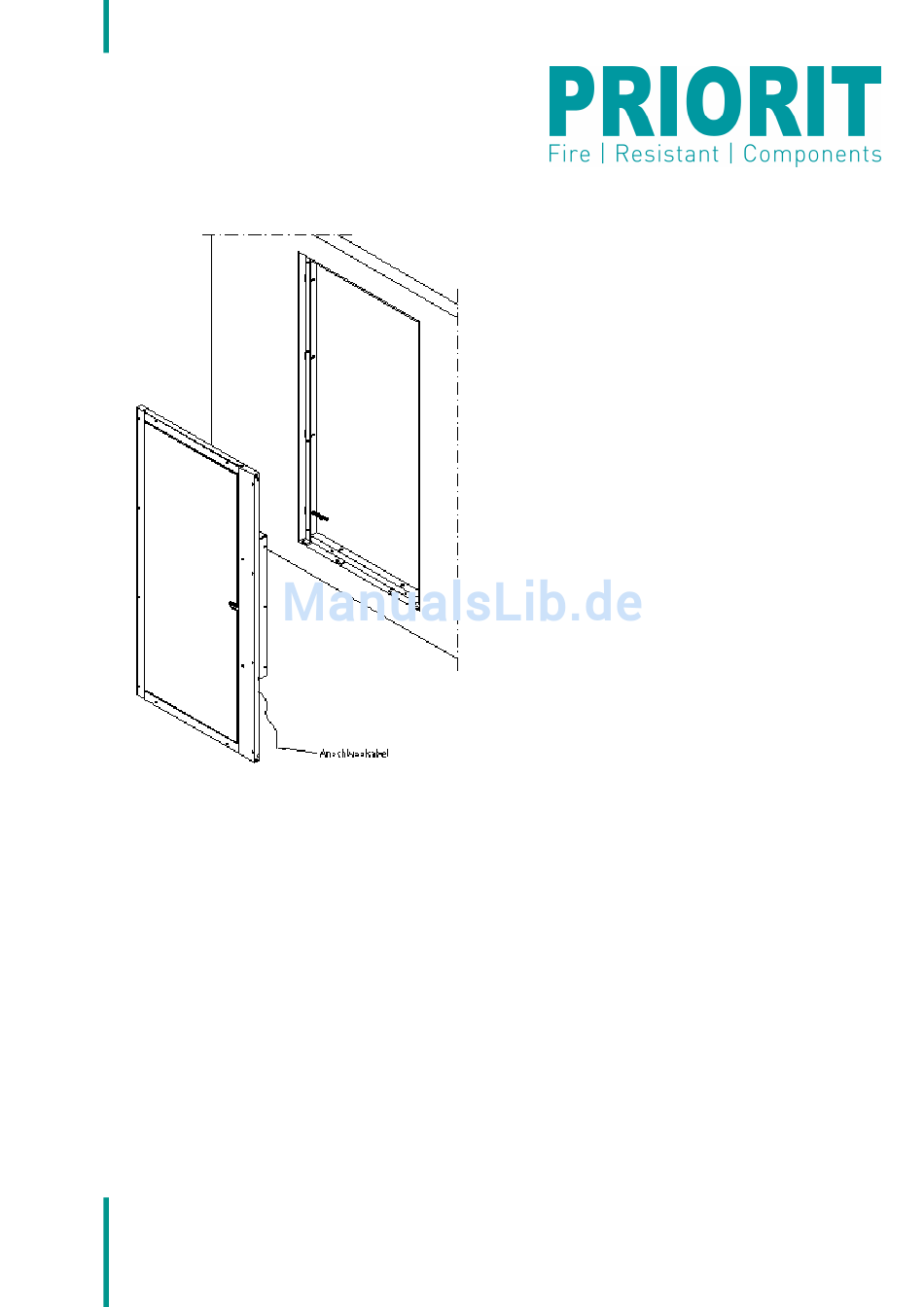

Türelement in Einbaulage drehen und
•
vor die Wandöffnung stellen.
Das an der Schlossseite hängende
•
Anschlusskabel nach vorne führen und
hängen lassen.
Türelement in die Wandöffnung heben
•
und auf das unten überstehende
Unterlegmaterial aufstellen.
Zuerst muss der Türrahmen gegen das
•
untere seitliche Unterlegmaterial
geschoben werden.
Das Türelement bündig zum
•
Montagerahmen ausrichten, gegen
Herausfallen und Kippen sichern.
Dann werden die vier unteren
•
Senkkopfschrauben 4,5 x 80mm
angezogen und anschließend wird der
Rahmen mit dem Kreuzlaser
ausgerichtet.
Die restlichen Zargen des Türelementes
•
mit den Senkkopfschrauben 4,5 x 80mm
mit dem Montagerahmen verschrauben.
Nach erfolgter Verschraubung der Zarge
•
mit dem Montagerahmen, kann der
Türflügel geöffnet werden.
Hierzu wird ein Netzteil mit 24V oder ein
•
Testgerät benötigt. Kabel weiss +24V,
Kabel braun -24V.
Nach erfolgter Funktionsprüfung, das
•
Anschlusskabel zwischen
Montagerahmen und Wand in den
Schacht verlegen (siehe Detail unten).
Wandabschlussfugen je nach Wandart
•
mit Mörtel oder Gips verfugen (z.B.
Knauf Uniflott).
