Hobo RG3 Bedienungsanleitung

HOBO® RG3 und RG3-M Datenlogger-Regenmesser Bedienungsanleitung
HOBO Datenlogger-
Regenmesser
RG3, RG3-M
Lieferumfang:
• HOBO Pendant® Ereignis-
Datenlogger
• Montagezubehör: 2
Schlauchklemmen, 3
Schrauben
Erforderliches Zubehör:
• HOBOware® 2.1 oder
neuer
• Optische USB-
Basisstation und Koppler
(BASE-U-1)
18473-D

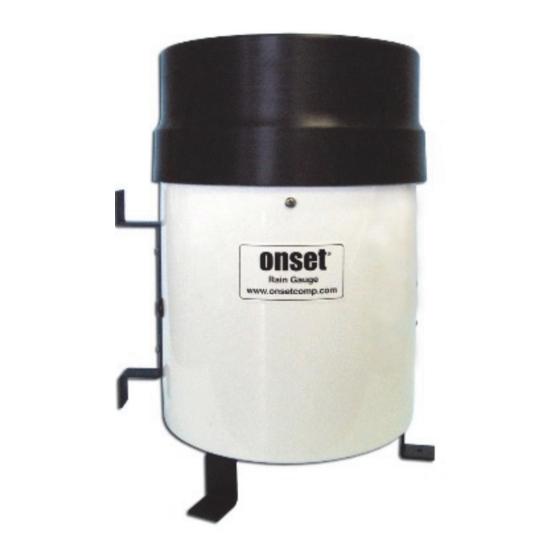

Der Datenlogger-Regenmesser besteht aus zwei Teilen: eine Kippwaagen-Auffangvorrichtung
®
sowie ein HOBO Ereignis-/Temperatur-Datenlogger.
Die Auffangvorrichtung besteht aus einer schwarzen, pulverbeschichteten, scharfkantigen
Aluminiumring-, Sieb- und Trichteranordnung, die das Regenwasser in eine in einem
Aluminiumgehäuse befindliche Kippwaage umleitet. Das Gehäuse besteht aus weißem,
pulverbeschichtetem Aluminium, das dem Wetter über Jahre hinweg standhält. Der
Kippwaagenmechanismus ist so ausgelegt, dass er nach jeweils 0,01 Zoll (RG3) bzw. 0,2 mm
(RG3-M) Niederschlag kippt. Jede Kippung wird erfasst, indem ein an der Wippe befestigter
Magnet beim Kippen einen Magnetschalter betätigt und so für eine momentane
Schalterschließung sorgt. Das Regenwasser läuft anschließend aus dem Gehäuse ab. Der
Schalter ist mit einem HOBO Ereignis-/Temperatur-Datenlogger gekoppelt, der die Zeiten der
Kippungen aufzeichnet.
Der Datenlogger ist ein robuster, wetterfester Ereignis-Logger mit einem 10-Bit-
Temperatursensor. Er kann mehr als 16.000 Messwerte und Kippungen aufzeichnen. Er nutzt
einen Koppler sowie eine optische Basisstation mit USB-Schnittstelle für den Start und das
Auslesen der Daten mit einem Computer. Data-Shuttle-Optionen sind ebenfalls verfügbar.
Hinweis: Der HOBO Ereignis-/Temperatur-Datenlogger und die Kippwaagen-Auffangvorrichtung
haben jeweils ihre eigene Seriennummer. Die Seriennummer des Loggers ist durch das
Loggergehäuse sichtbar und wird auch in der HOBOware Datendatei (.hobo-Datei)
aufgezeichnet. Die Seriennummer der Kippwaagen-Auffangvorrichtung befindet sich sowohl auf
dem Etikett des Gehäuses als auch auf der Verpackung. Notieren Sie die Seriennummern hier:
HOBO Ereignis-/Temperatur-Datenlogger Seriennummer: __________________ Kippwaagen-
Auffangvorrichtung Seriennummer: ____________________
Technische Daten
Regenmesser
Maximale Niederschlagsrate
Kalibrierungsgenauigkeit
Auflösung
Kalibrierung
Betrieb Temperaturbereich
Aufbewahrung
Temperaturbereich
Schutzart
Gehäuse
Mechanismus
Maße
Gewicht
Teilenummern
Logger
Zeitstempelauflösung
Zeitgenauigkeit
Betriebsbereich
Schutzart (für Logger, der
außerhalb des Regenmessers
verwendet wird)
NIST-Zertifizierung
Batterie
12,7 cm (5 Zoll) pro Stunde
±1,0 % (bis zu 2 cm pro Stunde für das Modell RG3-M bzw. bis zu 1
Zoll pro Stunde für RG3)
0,2 mm (RG3-M) bzw. 0,01 Zoll. (RG3)
Erfordert jährliche Kalibrierung vor Ort, siehe Kalibrierung vor Ort
0 ° bis +50 °C (+32 ° bis +122 °F)
-20 ° bis +70 °C (-4 ° bis +158 °F)
Wetterfest
15,24 cm (6 Zoll) Aluminium-Auffangvorrichtung und -Basis
Kippwaage; Edelstahlwelle mit Messinglagern
25,72 cm Höhe x 15,24 cm Durchmesser (10,125 x 6 Zoll);
15,39 cm (6,06 Zoll) Aufnahmeöffnung
1,2 kg (2,5 lbs)
RG3 (0,01 Zoll pro Kippung)
RG3-M (0,2 mm Zoll pro Kippung)
Die CE-Kennzeichnung zeigt an, dass dieses Produkt alle relevanten
Richtlinien der Europäischen Union (EU) erfüllt.
1,0 Sekunden
± 1 Minute pro Monat bei 25 °C (77 °F), siehe Diagramm B.
-20 ° bis 70 °C (-4 ° bis 158 °F)
Geprüft nach NEMA 6 und IP67; geeignet für den Einsatz im Freien.
Für Temperatur nur gegen Aufpreis verfügbar; Temperaturbereich -20
° bis 70 °C (-4 ° bis 158 °F)
CR-2032 3V-Lithium-Batterie; 1 Jahr bei normaler Verwendung
