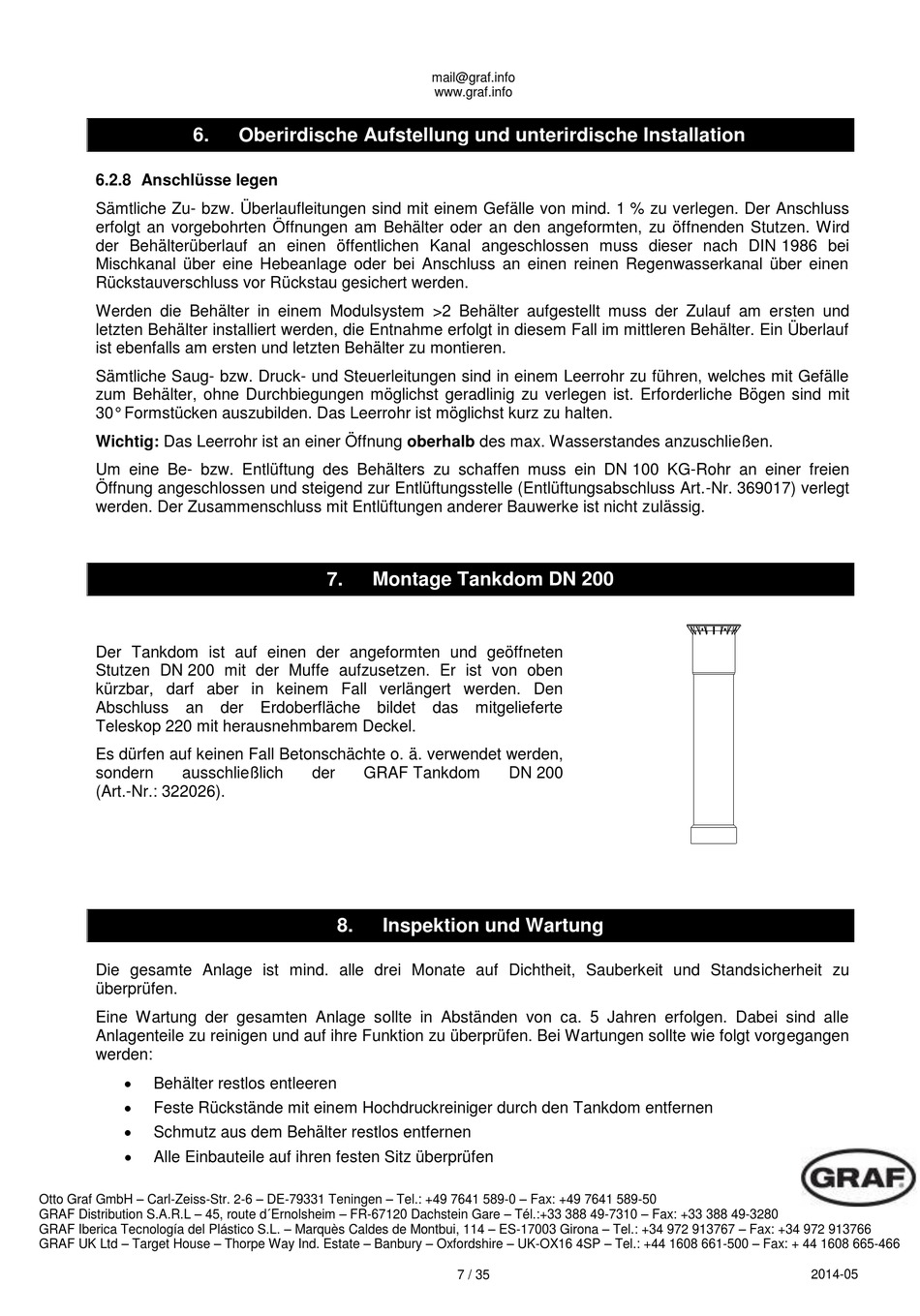

6.
6.2.8 Anschlüsse legen
Sämtliche Zu- bzw. Überlaufleitungen sind mit einem Gefälle von mind. 1 % zu verlegen. Der Anschluss
erfolgt an vorgebohrten Öffnungen am Behälter oder an den angeformten, zu öffnenden Stutzen. Wird
der Behälterüberlauf an einen öffentlichen Kanal angeschlossen muss dieser nach DIN 1986 bei
Mischkanal über eine Hebeanlage oder bei Anschluss an einen reinen Regenwasserkanal über einen
Rückstauverschluss vor Rückstau gesichert werden.
Werden die Behälter in einem Modulsystem >2 Behälter aufgestellt muss der Zulauf am ersten und
letzten Behälter installiert werden, die Entnahme erfolgt in diesem Fall im mittleren Behälter. Ein Überlauf
ist ebenfalls am ersten und letzten Behälter zu montieren.
Sämtliche Saug- bzw. Druck- und Steuerleitungen sind in einem Leerrohr zu führen, welches mit Gefälle
zum Behälter, ohne Durchbiegungen möglichst geradlinig zu verlegen ist. Erforderliche Bögen sind mit
30° Formstücken auszubilden. Das Leerrohr ist möglichst kurz zu halten.
Wichtig: Das Leerrohr ist an einer Öffnung oberhalb des max. Wasserstandes anzuschließen.
Um eine Be- bzw. Entlüftung des Behälters zu schaffen muss ein DN 100 KG-Rohr an einer freien
Öffnung angeschlossen und steigend zur Entlüftungsstelle (Entlüftungsabschluss Art.-Nr. 369017) verlegt
werden. Der Zusammenschluss mit Entlüftungen anderer Bauwerke ist nicht zulässig.
Der Tankdom ist auf einen der angeformten und geöffneten
Stutzen DN 200 mit der Muffe aufzusetzen. Er ist von oben
kürzbar, darf aber in keinem Fall verlängert werden. Den
Abschluss an
Teleskop 220 mit herausnehmbarem Deckel.
Es dürfen auf keinen Fall Betonschächte o. ä. verwendet werden,
sondern ausschließlich
(Art.-Nr.: 322026).
Die gesamte Anlage ist mind. alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu
überprüfen.
Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle
Anlagenteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt vorgegangen
werden:

Behälter restlos entleeren

Feste Rückstände mit einem Hochdruckreiniger durch den Tankdom entfernen

Schmutz aus dem Behälter restlos entfernen

Alle Einbauteile auf ihren festen Sitz überprüfen
Otto Graf GmbH – Carl-Zeiss-Str. 2-6 – DE-79331 Teningen – Tel.: +49 7641 589-0 – Fax: +49 7641 589-50
GRAF Distribution S.A.R.L – 45, route d´Ernolsheim – FR-67120 Dachstein Gare – Tél.:+33 388 49-7310 – Fax: +33 388 49-3280
GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: +34 972 913767 – Fax: +34 972 913766
GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: +44 1608 661-500 – Fax: + 44 1608 665-466
Oberirdische Aufstellung und unterirdische Installation
7.

Montage Tankdom DN 200

der Erdoberfläche bildet
der GRAF Tankdom
8.

Inspektion und Wartung

mail@graf.info
www.graf.info
das mitgelieferte
DN 200
7 / 35
