Anleitung für Einbau und Wartung GRAF Versickerungstank

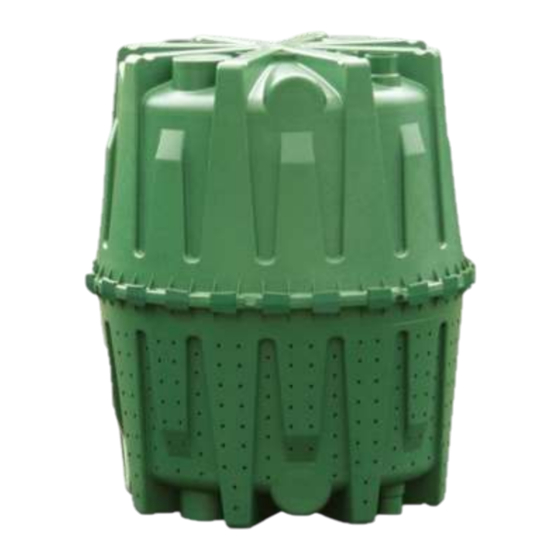

GRAF - Herkules
Versickerungstank 1600 L
Best.-Nr.: 200201
Die in dieser Anleitung
beschriebenen Punkte sind
unbedingt zu beachten. Bei
Nichtbeachtung erlischt jeglicher
Garantieanspruch. Für alle über
GRAF bezogenen Zusatzartikel
erhalten Sie separate in der
Transportverpackung beiliegende
Einbauanleitungen.
Fehlende Anleitungen sind
umgehend bei uns anzufordern.
Eine Überprüfung der Behälter auf
eventuelle Beschädigungen hat
unbedingt vor dem Versetzen in
die Baugrube zu erfolgen.
Fehlende Anleitungen können Sie
unter www.graf.info downloaden
oder bei GRAF anfordern.
mail@graf.info
www.graf.info
Herkules
Inhaltsübersicht
1.
2.
3.
4.
4.1
4.2
5.
5.1
6.
6.1
Unterirdische Installation
6.
1 / 6
2
2
2
3
4
4
4
4
4
5
5
6

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graf Herkules

Inhaltszusammenfassung für Graf Herkules

  • Seite 1: Inhaltsverzeichnis

    Anleitung für Einbau und Wartung GRAF Versickerungstank Herkules GRAF – Herkules Versickerungstank 1600 L Best.-Nr.: 200201 Inhaltsübersicht Die in dieser Anleitung beschriebenen Punkte sind ALLGEMEINE HINWEISE unbedingt zu beachten. Bei AUFSTELL-/ EINBAUBEDINGUNGEN Nichtbeachtung erlischt jeglicher Garantieanspruch. Für alle über...

  • Seite 2: Allgemeine Hinweise

    Anleitung. Die Behälterabdeckung ist stets, außer bei Arbeiten am Behälter, verschlossen zu halten. Bei geöffneter Abdeckung besteht höchste Unfallgefahr. Es sind nur original GRAF Abdeckungen oder von Fa. GRAF schriftlich freigegebene Abdeckungen zu verwenden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können.

  • Seite 3: Technische Daten Und Lieferumfang

    Technische Daten und Lieferumfang 1315 Ø110 Ø75 Ø200 Gewicht Höhe Durchmesser Anschlussmöglichkeiten oben 60 kg 1600 mm 1350 mm 2 x DN 70, 2 x DN 100, 2 x DN 200 3 / 6...

  • Seite 4: Transport Und Lagerung

    Transport und Lagerung Transport Der Transport der Behälter darf nur von Firmen mit geeignetem Transportmittel und entsprechend geschultem Personal erfolgen. Während des Transportes sind die Behälter gegen Verrutschen und Herunterfallen zu sichern. Werden die Behälter zum Transport mit Spanngurten gesichert, ist zu gewährleisten, dass der Behälter unbeschädigt bleibt.

  • Seite 5: Unterirdische Installation

    Unterirdische Installation Unterirdische Installation 6.1.1 Baugrund Vor der Installation müssen folgende Punkte unbedingt abgeklärt sein:  Die bautechnische Eignung des Bodens nach DIN 18196  Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrunds  Auftretende Belastungsarten, z.B. Verkehrslasten Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen Bauamt angefordert werden.

  • Seite 6: Unterirdische Installation

    GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: +34 972 913767 – Fax: +34 972 913766 GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: +44 1608 661-500 – Fax: + 44 1295 211333...
