- Seite 1 TEMPERATURSCHALTER TS 125 Art.- Nr.: 1 11 44 25 www.h-tronic.de...
-
Seite 2: Inhaltsverzeichnis
INHALT BEDIENUNGSANLEITUNG DEUTSCH Sicherheit ................5 Bestimmungsgemäßer Einsatz ............6 Funktionen ................6 Montage .................7 LEDs und Tasten .................8 Menü ..................8 Funktionen ................12 Serielle Schnittstelle ..............14 10. Fehlermeldungen ..............15 12. Allgemeine Hinweise und Informationen ........16 ENGLISH MANUAL (page 20) General safety instructions ............22 Designated use ................23 Function .................23 Mounting/connection ...............24... -
Seite 3: Der Temperaturschalter Ts 125

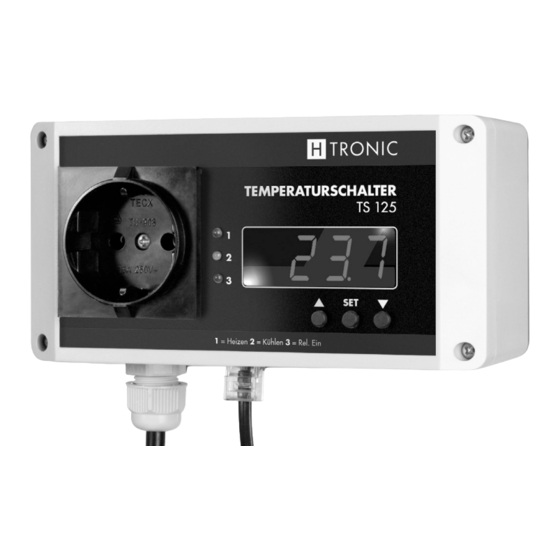

TEMPERATURSCHALTER TS 125 Art.- Nr.: 1 11 44 25 DER TEMPERATURSCHALTER TS 125 eignet sich für alle Einsatzbereiche, bei denen eine Temperaturregelung im Heiz- oder Kühlbetrieb erforderlich ist wie Zentralheizung, Klimaanlage, Inkubator usw. Das Gerät kann eigenständig eingesetzt werden z. B. als Frostwächter, aber auch als Ersatz für defekte mecha- nische Thermostate oder für Digitalthermometer dienen. -
Seite 4: Warn- Und Sicherheitshinweise
WARN- UND SICHERHEITSHINWEISE Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, sie enthält viele wichtige Informationen für Bedienung und Betrieb. Der Gesetzgeber fordert, dass wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schäden an Personen, am Gerät und anderen Einrichtungen vermeiden. Der Hersteller haftet nicht für Schäden die aus fahrlässiger oder vorsätzlicher Missachtung der Anweisungen in dieser Anleitung entstehen! Diese Anleitung ist Bestandteil des Gerätes und daher sorgfältig aufzubewahren. -
Seite 5: Sicherheit
Im Zweifelsfalle sind unbedingt Rückfragen bei Fachleuten, Sachverständigen oder den Herstellern der verwendeten Baugruppen notwendig! Bitte beachten Sie, dass Bedienungs- und Anschlussfehler außerhalb unseres Einflussbereiches liegen. Verständlicherweise können wir für Schäden die daraus entstehen keinerlei Haftung übernehmen. Temperaturschalter TS 125... -
Seite 6: Bestimmungsgemäßer Einsatz
0,1°C. Ein anderer Einsatz als vorgegeben ist nicht zulässig. 3. FUNKTIONEN Der Universal-Temperaturregler TS 125 eignet sich hervorragend für alle Einsatz- bereiche, bei denen eine Temperaturregelung im Heiz- oder Kühlbetrieb erfor- derlich ist. Sein externer, steckbarer Temperatursensor erfasst Messbereiche von –55 bis +125,0°C. -
Seite 7: Montage
Die Verwendung abweichender Ersatzteile kann zu ernst- haften Sach- und Personenschäden führen! Der Netzstecker des Temperaturschalters wird (ohne angeschlossenen Ver- braucher) in eine ordnungsgemäße 230 V-Schutzkontaktsteckdose gesteckt, das Leuchten der 7-Segmentanzeigen signalisiert die Betriebsbereitschaft des Gerätes. Temperaturschalter TS 125... -
Seite 8: Leds Und Tasten
6. LEDs UND TASTEN LEDs 1. LED „Heizen“ leuchtet: Die Funktion „Heizen“ wurde ausgewählt; 2. LED „Kühlen“ leuchtet: Die Funktion „Kühlen“ wurde ausgewählt; 3. LED „Relais“ leuchtet: Das Relais (Steckdose) ist eingeschaltet; Die Anzeige „Heizen“ bzw. „Kühlen“ ist abhängig von den eingestellten Tem- peraturschwellen und erfolgt automatisch. - Seite 9 Gerät eine leere Anzeige: ---- HINWEIS: Der Programmiermodus wird automatisch verlassen, wenn für etwa 10 Sekun- den keine Taste gedrückt wird. Es kehrt dann automatisch in den Anzeige- Modus zurück. Die Änderungen werden dabei gespeichert. Temperaturschalter TS 125...
-
Seite 10: Für Geräte Mit Firmware V1.10 - Geräte Ab Ende 2016
7.2 FÜR GERÄTE MIT FIRMWARE V1.10 – Geräte ab Ende 2016 (ab dieser Version Einstellmöglichkeiten in 0,1°C-Schritten) HINWEIS: Jeder Menüpunkt besteht aus zwei Anzeigen, die hintereinander erscheinen: die erste Anzeige zeigt den Namen des Menü-Punktes (ca. 0,5Sek.), danach wird dessen Wert angezeigt. Wenn die Taste SET gedrückt wird, geht das Gerät in den Einstellungsmodus. - Seite 11 Taste SET bestätigt. Danach kehrt das Gerät in den Anzeige-Modus zurück. Wenn zu diesem Zeitpunkt keine neuen Tempera- turmessungen vorhanden sind, zeigt das Gerät eine leere Anzeige: ---- | 11 Temperature Switch TS 125...
-
Seite 12: Funktionen
8. FUNKTIONEN Das Gerät kann folgende Funktionen ausführen: FUNKTION „THERMOMETER“ Diese Funktion wird eingestellt, wenn die eingestellte Einschalttemperatur gleich mit der Ausschalttemperatur ist. Die drei LEDs und das Relais werden dabei abgeschaltet. Das Gerät führt keine Steuerung durch, sondern nur eine Tem- peraturanzeige. - Seite 13 Temperatur beträgt 23°C), zieht das Relais nicht an. Erst wenn die Temperatur unter 20°C fällt, schaltet das Relais ein und fällt bei Erreichen von 25°C wieder ab. Umgekehrt trifft dies auch im Bereich „Kühlen“ zu. | 13 Temperaturschalter TS 125...
-
Seite 14: Serielle Schnittstelle
9. SERIELLE SCHNITTSTELLE Das Gerät bietet einen TTL-UART- Anschluss an. Er befindet sich auf der Prozes- sor-Platine und kann zum Auslesen von gemessenen Daten benutzt werden. Wenn sich das Gerät im Anzeige-Modus befindet, werden diese Daten ein Mal pro Sekunde an serielle Schnittstelle geschickt. Das Daten-Paket besteht immer aus 7 ASCII-Bytes. -
Seite 15: Fehlermeldungen
Err1 Err2 Thermofühler festgestellt. angeschlossen. Fehler N3 Fehler N4 Die ausgelesenen Daten des Der Thermofühler Err3 Err4 Thermofühlers sind fehlerhaft. wurde unerwartet zurückgesetzt. HINWEIS: Bei Auftreten eines Fehlers, schaltet das Gerät zwangsläufig das Relais aus. | 15 Temperaturschalter TS 125... -
Seite 16: Allgemeine Hinweise Und Informationen
12. ALLGEMEINE HINWEISE UND INFORMATIONEN THERMOFÜHLER Der Thermofühler ist auf Basis von einem IC der Fa. Maxim aufgebaut und ist für Temperaturen von –55…+125°C geeig- net. Der Fühler ist in ein thermisch leitfä- higes Metallrohr mit Befestigungslasche eingegossen. Der optional erhältliche Kunststoff-Fühler erlaubt auch Temperaturmessungen in Flüssigkeiten. - Seite 17 Einflüsse entstehen, bei Anschluss an eine falsche Spannung oder Stromart, überbrückte oder falsche Sicherungen, bei Fehlbedienung oder Schäden durch fahrlässige Behandlung, fallen nicht unter die Gewährleistung bzw. es erlischt der Garantieanspruch. Weitergehende Ansprüche gegen den Verkäu- fer aufgrund dieser Gewährleistungsverpflichtung, insbesondere Schadenser- | 17 Temperaturschalter TS 125...
- Seite 18 satzansprüche wegen entgangenen Gewinns, Nutzungsentschädigung sowie mittelbarer Schäden, sind ausgeschlossen, soweit gesetzlich nicht zwingend gehaftet wird. Wir behalten uns eine Reparatur, Nachbesserung, Ersatzlieferung oder Rück- erstattung des Kaufpreises vor. Kosten und Risiken des Transports; Montage und Demontageaufwand, sowie alle anderen Kosten die mit der Reparatur in Verbindung gebracht werden können, werden nicht ersetzt.
- Seite 19 Anschlussleitung, die optional bis auf 50 Meter verlängert werden kann. CE-ZEICHEN UND KONFORMITÄT Hiermit erklärt H-TRONIC GmbH, dass sich das dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/35/EU und 2014/30/EU befindet. Die entsprechenden Erklärungen und...
- Seite 36 Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH, Industriegebiet Dienhof 11, 92242 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung und ist Bestandteil dieses Gerätes.
