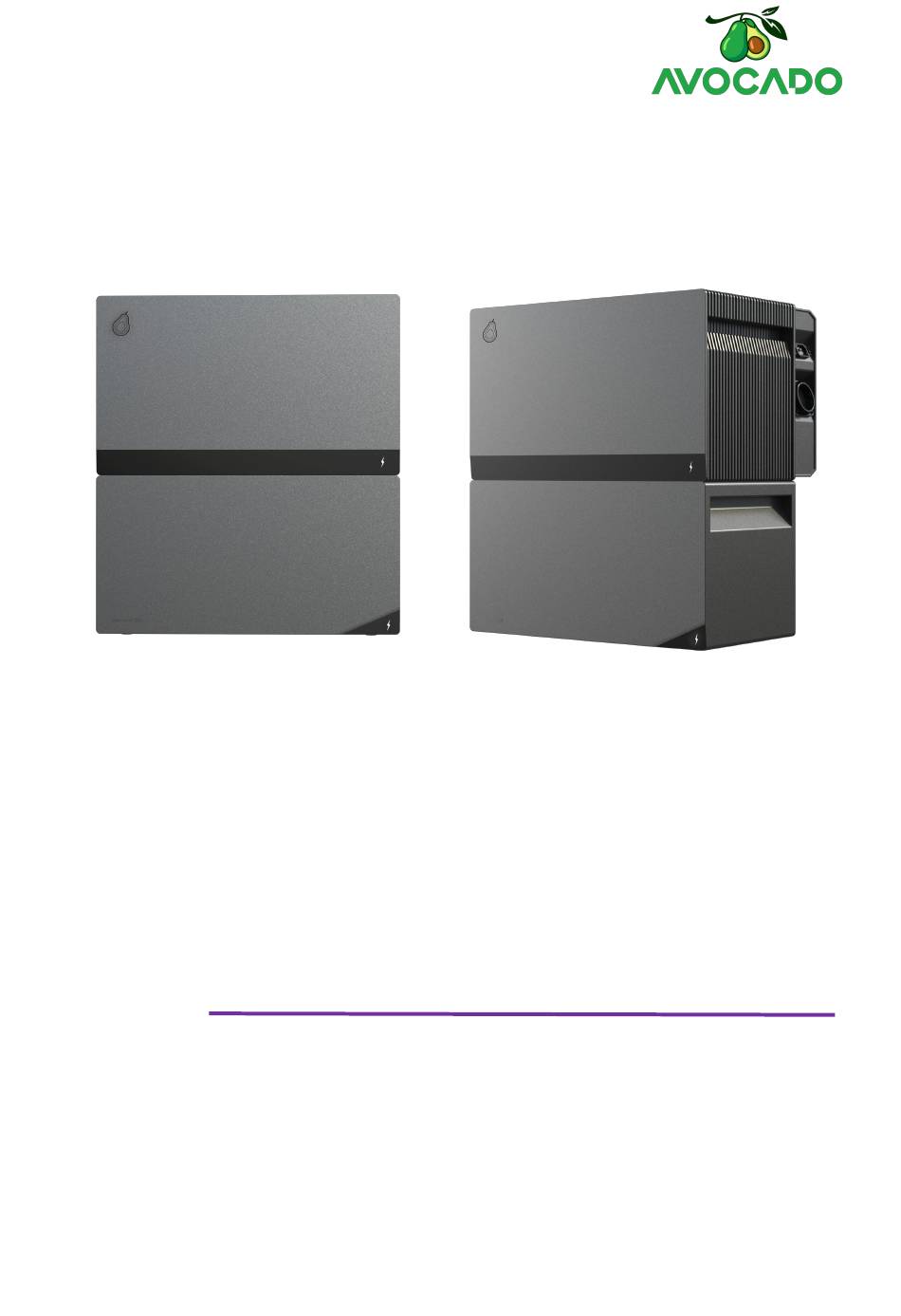

- Seite 1 Bedienungsanleitung AVO 22 AVO 22-M-H / AVO 22-M-AC / AVO 22-S Um unsachgemäße Handhabung vor Gebrauch zu verhindern, lesen Sie bitte diese Bedienungsanleitung sorgfältig.
-
Seite 2: Inhaltsverzeichnis
Kataloge 1. Einleitung ............................... 2 2. Symbolen ............................... 2 3. Sicherheit ............................... 3 4. Produktinformationen ..........................4 4.1 Technische Daten des AVO 22-M-H .....................4 4.2 Technische Daten des AVO 22-M-AC ..................5 4.3 Technische Daten des AVO 22-S ....................6 5. -
Seite 3: Einleitung
1. Einleitung Dieses Dokument beschreibt die Installation, Inbetriebnahme, Wartung und Fehlerbehebung der folgenden Mikrospeichersysteme. AVO 22 = AVO 22-M + AVO 22-S AVO 22-M = AVO 22-M-H or AVO 22-M-AC Bitte lesen Sie die Dokumentation sorgfältig durch, bevor Sie das Produkt verwenden, um sicherzustellen, dass Sie das Produkt vollständig verstehen und es richtig verwenden können. -
Seite 4: Sicherheit
Achten Sie auf heiße Oberflächen. Der Wechselrichter kann sich während des Betriebs erwärmen. Kontakt während des Betriebs vermeiden. Die Gefahr von hohem Druck. Lebensbedrohlich durch die hohe Spannung im Wechselrichter! 3. Sicherheit Vor jeder Wartung oder Installation des Systems sollte der Installator mit diesem Handbuch vertraut sein. ·... -
Seite 5: Produktinformationen
4. Produktinformationen 1. AVO 22-S ist ein Batteriemodul, AVO 22-M-H umfasst Wechselrichter, MPPTs und Batteriemodul; Der AVO 22-M-AC besteht aus Wechselrichter, Batteriemodulen. 2. Der AVO 22-M-H oder AVO 22-M-AC enthält die Steuerung für das gesamte System, daher muss jedes System einen AVO 22-M-H oder AVO 22-M-AC haben. 4.1 Technische Daten des AVO 22-M-H Technische Daten des AVO 22-M-H Photovoltaik-Input... -
Seite 6: Technische Daten Des Avo 22-M-Ac
Betriebstemperaturbereich (°C) -20~55 Vorwärmfunktion Optional Abmessungen (W×D×H) (mm) 420*285*255 Gewichtsgewicht (kg) 26.5±5% 4.2 Technische Daten des AVO 22-M-AC Technische Daten des AVO 22-M-AC Batterien Batterietyp LFP (LiFePO₄) Erweiterbare Anzahl der Batterien Batterieenergie (kWh) 2.11 Nennkapazität (Ah) Nennspannung der Batterie (V d.c.) 35.2 Spannungsbereich (V d.c.) 31.9~40.1... -
Seite 7: Technische Daten Des Avo 22-S
4.3 Technische Daten des AVO 22-S Technische Daten des AVO 22-S Batterietyp LFP (LiFePO₄) Nennkapazität (Ah) Nennenergie (kWh) 2.11 Nennspannung (V d.c.) 35.2 Spannungsbereich (V d.c.) 31.9~40.1 Maximaler Lade-/Entladestrom (A d.c.) 40/40 Eingangsschutz IP65 Schutzgrad Klasse I Betriebstemperaturbereich (°C) -20~55 Vorwärmfunktion Optional Abmessungen (W×D×H) (mm) - Seite 8 Einschalttaste Knopf Aktion Funktionalität 2 Sekunden gedrückt halten Einschalten der Batterie (Stromausfallzustand) 2 Sekunden gedrückt halten EPS-Ausgang (Netzzustand eingeschaltet) aktivieren/deaktivieren 5 Sekunden gedrückt halten Batterie ausschalten (Netzzustand eingeschaltet) 2 Sekunden gedrückt halten Beleuchten Sie den (Stromausfallzustand) Bildschirm 2 Sekunden gedrückt halten Bildschirmseite wechseln (Netzzustand eingeschaltet) Bluetooth und WiFi...
-
Seite 9: Installation
AVO 22-S Merkmale: Betriebszustandsanzeige Die LED zeigt den Betriebs- oder Fehlerstatus des Produkts an. Die angezeigten Informationen sind identisch mit denen des AVO 22-M. Befestigungsloch für Halterung Befestigen Sie das Produkt mit einer Halterung an der Wand. Feststeckverbinder Ständer: Seine Funktion besteht darin, zwei vertikal gestapelte fertige Produkte zu fixieren und ihre Stabilität zu erhöhen. -
Seite 10: Werkzeug
Für AVO 22-S Klammern A und B*1 Befestigungsschraubenpaket Expansionsrohr*2 & pack(M4*10)*5 Dehnschraube(M6*40)*2 6.2 Werkzeug Für die Installation werden folgende Werkzeuge benötigt. 6mm magnetisch Hammerbohrer Kennzeichnung Gummihammer Kreuzschraubendreher @φ8mm 6.3 Installationsschritte Szenario 1-AVO 22-M-AC allein: Die folgende Abbildung zeigt ein Beispiel eines einzelnen AVO 22-M-AC. Szenario 2-Stapeln mit AVO 22-M-AC und AVO 22-S: Die folgende Abbildung zeigt ein Beispiel für die Paarung eines AVO 22-M-AC mit zwei AVO 22-S. - Seite 11 Szenario 3-Stapeln mit AVO 22-M-H und AVO 22-S: Die folgende Abbildung zeigt ein Beispiel eines AVO 22-M-H, das mit vier PV-Panels gepaart ist. Hinweis: Die folgenden Installationsschritte gelten für die Installation der Erweiterungsbatterie. Schritt 1: Montieren Sie die Staubschutzabdeckung des AVO 22-S unten und entfernen Sie die anderen Staubschutzabdeckungen.
- Seite 12 Schritt 3: Verriegeln Sie die Halterung B an der Halterung A, bewegen Sie die Batterie in eine geeignete Position gegen die Wand und markieren Sie die Halterungslöcher mit einem Marker an der Wand. Schritt 4: Entfernen Sie die Batterie, bevor Sie das Loch bohren. Bohren Sie Löcher von φ8*40mm oder tiefer an zwei Markierungen, hammern Sie das Expansionsrohr in das Loch und befestigen Sie dann zwei M6*40 Expansionsschrauben mit einem Schraubendreher an der Halterung B.
-
Seite 13: Elektrischer Anschluss
Schritt 6: Drehen Sie das feste Gelenk an das entsprechende Loch der oberen Batterie und ziehen Sie die Schraube fest, um es zu fixieren. Hinweis: Stellen Sie sicher, dass jedes System nur eine AVO 22-M-Einheit und maximal vier AVO 22-S-Einheiten hat. 6.4 Elektrischer Anschluss Schritt 1: Schließen Sie den AVO 22-M über das mitgelieferte Wechselstromkabel an eine Haushaltssteckdose an. - Seite 14 Schritt 2: Finden Sie den PV-Anschluss des Solarmoduls. Schritt 3: Verbinden Sie jedes PV-Modul direkt mit demselben Satz von PV-Eingangsanschlüssen. Bitte stellen Sie sicher, dass die Verbindung sicher ist. Hinweis: · Stellen Sie sicher, dass die nicht benutzten PV-Anschlüsse am AVO 22-M-H mit einer wasserdichten Kappe abgedichtet sind.
-
Seite 15: Öffnen Sie Das System
Schritt 4: Wenn Sie den PV-Anschluss abziehen möchten: Stellen Sie sicher, dass das System ausgeschaltet ist, und ziehen Sie den PV-Anschluss mit dem mitgelieferten Schlüssel sicher ab. 6.5 Öffnen Sie das System Halten Sie die Ein-/Aus-Taste am AVO 22-M 2 Sekunden lang gedrückt, um den Strom einzuschalten und die Netzwerkkopplung zu aktivieren. - Seite 16 2. Trennen Sie den AVO 22-M-H vom PV. 3. Trennen Sie den AVO 22-M aus der Haushaltssteckdose und allen angeschlossenen Geräten. 4. Gegebenenfalls die Wandhalterung von der ersten erweiterten Batterieabdeckung unter dem AVO 22-M entfernen.
- Seite 17 5. Gegebenenfalls entfernen Sie die Haltehalterung von der hinteren Abdeckung der verlängerten Batterie. Schritt 2: Installieren Sie die erweiterte Batterie. 1. Lösen Sie die Schrauben (falls zutreffend) und entfernen Sie die Staubabdeckung. 2. Stapeln Sie die neue Erweiterungsbatterie unter AVO 22-M. 3.
-
Seite 18: App-Konfiguration
7. APP-Konfiguration Überwachen Sie Ihr AVO 22 Speichersystem aus der Ferne mit der FoxCloud 2.0 App. Bitte beachten Sie, dass die angezeigten Bilder der Benutzeroberfläche nur zu Illustrationszwecken dienen und je nach Software-Version von Ihrer tatsächlichen Ansicht abweichen können. 7.1 App herunterladen Herunterladen Von Foxcloud2.0 in google-stores und ios-läden. - Seite 19 Schritt 2: Das bankkonto einrichten. Wählen sie dann ihre rolle (der terminalbenutzer) und die grundlegenden informationen aus, die sie eingeben. Schritt 3: Loggen und hinzufügen der anlage. Warte auf das system-suchgerät. Können sie hinzufügen, wenn die suche abgeschlossen ist.
- Seite 20 Schritt 4: Verbinde das netzwerk. Wählen sie das gerät aus, mit dem das netzwerk verbunden werden soll Wählen sie den w.fi, geben sie ein passwort ein und klicken sie auf verbinden. Nachdem sie die anlage erfolgreich angeschlossen haben, klicken sie auf "Abgeschlossen"...
- Seite 21 Schritt 5: Funktionaler aufbau. Wähle zur verbindung der balkonflaschen der marke stromzähler. Und klicken auf "Bestätigen". Schritt 6: Weitere details zur familie. Fill in the required information and click“Confirm”to complete home information.
-
Seite 22: Betriebsart Einstellen
Schritt 7: Weg. Nach der erstellung der fabrik werden die betriebsdaten in 3-5 minuten online sein. Bitte warten sie und gleiten sie herunter, um die seite zu aktualisieren. 7.3 Betriebsart einstellen Schedulermodus Wenn der Schedulermodus Segmentierungszeitmodus aktiviert ist, arbeitet das System gemäß dem von der Plattform festgelegten Zeitraum. -
Seite 24: Beschreibung
Arbeitsmodus Arbeitsmodus Beschreibung Priorität: Last > Batterie > Stromnetz 1. Bei Vorhandensein von PV-Leistung wird die PV-Energie bevorzugt von der Last genutzt. Nachdem die Lastleistung erfüllt ist, wird die überschüssige Leistung zum Laden der Batterie verwendet, und wenn mehr überschüssige PV-Energie Eigenverbrauch vorhanden ist, wird sie in das Netz zurückgeführt. -
Seite 25: Fehlersuche Und Wartung
8. Fehlersuche und Wartung 8.1 Instandhaltung Batterien, die länger als 6 Monate gelagert wurden, sollten bitte rechtzeitig aufgeladen werden. Bei der ersten Installation dürfen die Herstellungsdaten der Batteriekomponenten nicht mehr als 3 Monate voneinander entfernt sein. Überprüfen Sie regelmäßig, ob die Einsatzumgebung der Batterie den Anforderungen entspricht, und der Installationsort sollte weit entfernt von Wärmequellen sein. -
Seite 26: Speicherung Mit Geringem Soc
Jährlich nach der Installation. Es wird empfohlen, den Anschluss des Netzanschlusses, des Netzkabels und der Schrauben zu überprüfen. Stellen Sie sicher, dass die Verbindungspunkte nicht locker, gebrochen und korrodiert sind. Überprüfen Sie die Installationsumgebung wie Staub, Wasser, Insekten usw. 8.2 Speicherung mit geringem SOC Nachdem Produkt ausgeschaltet... - Seite 27 Entfernen Sie den PV-Eingang oder starten Sie das Produkt neu, um den normalen Betrieb wieder aufzunehmen. Bitte kontaktieren Sie Ihren lokalen Händler und das 7230 Batteriesicherung fehlerhaft technische Team. Bitte stellen Sie sicher, dass Sie rechtzeitig 7053 Investir chauves-souris DUV aufladen.
- Seite 28 Überstromentladung der 7195 Batterie 7196 Überstromladung der Batterie 7198 Batterieüberspannung 7223 Kurzschlussstrom der Batterie 7120/7152 MPPT Fledermaus OV Automatische Wiederherstellung, wenn dieses Phänomen wiederholt nach mehreren 7133/7125/ PV-Rückfluß 7165/7157 Wiederherstellungen auftritt, überprüfen Sie bitte 7134/7126/ Photovoltaik zuerst die Spezifikationsparameter der PV-Platte, 7166/7158 wenn PV-Parameter...
-
Seite 29: Ausschluss
Ausschluss Die Garantie deckt nicht Mängel ab, die durch normalen Verschleiß, unzureichende Wartung, Handhabung, Reparatur von Lagerfehlern, Änderungen des Produkts durch Dritte außer dem Hersteller oder Vertreiber, Nichteinhaltung hier angegebenen Produktspezifikationen oder unsachgemäßer Verwendung oder Installation verursacht werden, einschließlich, aber nicht beschränkt auf die folgenden Fälle. - Seite 30 Das Urheberrecht an diesem Handbuch liegt bei FOXESS CO., LTD.. Es darf weder von Unternehmen noch von Einzelpersonen plagiiert, teilweise oder vollständig kopiert werden (einschließlich Software usw.), und eine Vervielfältigung oder Verbreitung in irgendeiner Form oder mit irgendwelchen Mitteln ist nicht gestattet. Alle Rechte vorbehalten.
