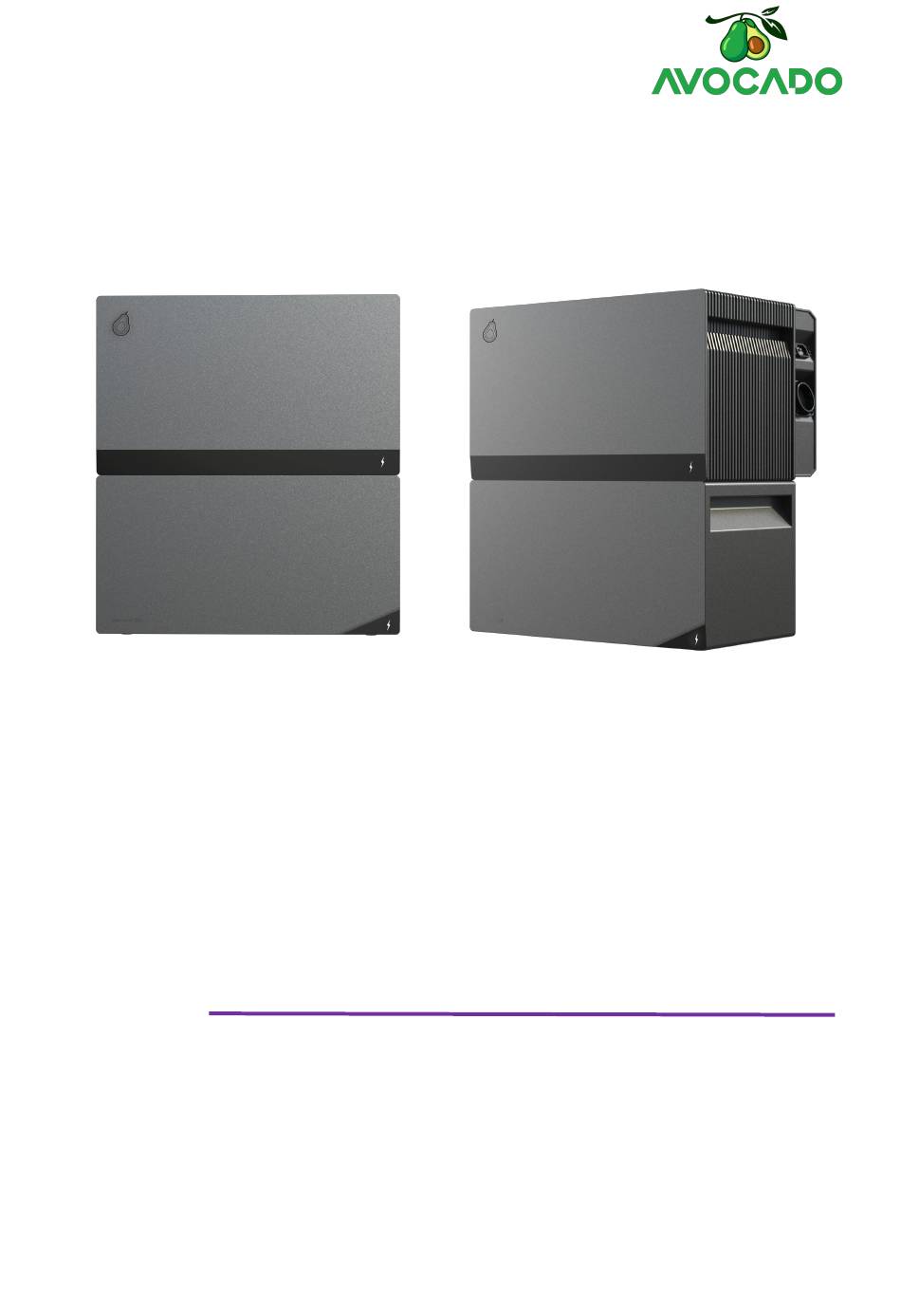

- Seite 1 Bedienungsanleitung Avocado 22 Pro Avocado 22 Pro-M / Avocado 22 Pro-AC / Avocado 22 Pro-E Um unsachgemäße Handhabung vor Gebrauch zu verhindern, lesen Sie bitte diese Bedienungsanleitung sorgfältig.
-
Seite 2: Inhaltsverzeichnis
2. Symbolen ............................... 2 3. Sicherheit ............................... 3 4. Produktinformationen ..........................4 4.1 Technische Daten des Avocado 22 Pro-M ................... 4 4.2 Technische Daten Avocado 22 Pro-AC ..................5 4.3 Technische Daten des Avocado 22 Pro-E ..................6 5. Produktmerkmale ........................... 6 5.1 Systemeigenschaften ........................6... -
Seite 3: Einleitung
Dieses Dokument beschreibt die Installation, Inbetriebnahme, Wartung und Fehlerbehebung der folgenden Mikrospeichersysteme. Avocado 22 Pro = Avocado 22 Pro-M or Avocado 22 Pro-AC + Avocado 22 Pro-E Bitte lesen Sie die Dokumentation sorgfältig durch, bevor Sie das Produkt verwenden, um sicherzustellen, dass Sie das Produkt vollständig verstehen und es richtig verwenden können. -
Seite 4: Sicherheit
Die Gefahr von hohem Druck. Lebensbedrohlich durch die hohe Spannung im Wechselrichter! 3. Sicherheit Vor jeder Wartung oder Installation des Systems sollte der Installator mit diesem Handbuch vertraut sein. · Es wird empfohlen, vor Ort installierte neue Batterien auf Garantieerfüllung zu überprüfen. ·... -
Seite 5: Produktinformationen
1. Der Avocado 22 Pro-E ist ein Batteriemodul, der Avocado 22 Pro-M umfasst einen Wechselrichter, MPPTs und ein Batteriemodul; Avocado 22 Pro-AC inklusive Wechselrichter, Batteriemodule. 2. Der Avocado 22 Pro-M oder Avocado 22 Pro-AC enthält die Steuerung für das gesamte System, daher muss jedes System einen Avocado 22 Pro-M oder Avocado 22 Pro-AC haben. -
Seite 6: Technische Daten Avocado 22 Pro-Ac
Betriebstemperaturbereich (°C) -20~55 Vorwärmfunktion Abmessungen (W×D×H) (mm) 420*285*255 Gewichtsgewicht (kg) 26.5±5% 4.2 Technische Daten Avocado 22 Pro-AC Technische Daten des Avocado 22 Pro-AC Batterien Batterietyp LFP (LiFePO₄) Erweiterbare Anzahl der Batterien Batterieenergie (kWh) 2.11 Nennkapazität (Ah) Nennspannung der Batterie (V d.c.) 35.2... -
Seite 7: Technische Daten Des Avocado 22 Pro-E
Avocado 22 Pro-M/AC Funktionen: PV-Steckverbinder für PV-Eingänge 1 bis 4 (nur für Avocado 22 Pro-M) Schließen Sie jede Gruppe von PV-Modulen an jede Gruppe von PV-Eingängen im Avocado 22 Pro-M RJ45 Verbindung mit dem Smart Meter über RS485-Kommunikation. Wenn Sie einen Funkzähler verwenden,... - Seite 8 Verbinden Sie das USB-Flash-Laufwerk, um die Firmware zu aktualisieren. Einschalttaste Knopf Aktion Funktionalität 2 Sekunden gedrückt halten Einschalten der Batterie (Stromausfallzustand) 2 Sekunden gedrückt halten EPS-Ausgang (Netzzustand eingeschaltet) aktivieren/deaktivieren 5 Sekunden gedrückt halten Batterie ausschalten (Netzzustand eingeschaltet) 2 Sekunden gedrückt halten Beleuchten Sie den (Stromausfallzustand) Bildschirm...
-
Seite 9: Installation
Avocado 22 Pro-E Merkmale: Betriebszustandsanzeige Die LED zeigt den Betriebs- oder Fehlerstatus des Produkts an. Die angezeigten Informationen sind identisch mit denen des Avocado 22 Pro-M/AC. Befestigungsloch für Halterung Befestigen Sie das Produkt mit einer Halterung an der Wand. Feststeckverbinder Ständer: Seine Funktion besteht darin, zwei vertikal gestapelte fertige Produkte zu fixieren und ihre... -
Seite 10: Werkzeug
Szenario 1-Avocado 22 Pro-AC allein: Die folgende Abbildung zeigt ein Beispiel eines einzelnen Avocado 22 Pro-AC. Szenario 2-Stapeln mit Avocado 22 Pro-AC und Avocado 22 Pro-E: Die folgende Abbildung zeigt ein Beispiel eines Avocado 22 Pro-AC, der mit zwei Avocado 22 Pro-E gepaart ist. - Seite 11 Szenario 3-Stapeln mit Avocado 22 Pro-M und Avocado 22 Pro-E: Die folgende Abbildung zeigt ein Beispiel für den Avocado 22 Pro-M in Verbindung mit vier Photovoltaikmodulen. Hinweis: Die folgenden Installationsschritte gelten für die Installation der Erweiterungsbatterie. Schritt 1: Installieren Sie die Staubabdeckung des Avocado 22 Pro-E unten und entfernen Sie die anderen Staubabdeckungen.
- Seite 12 Schritt 3: Verriegeln Sie die Halterung B an der Halterung A, bewegen Sie die Batterie in eine geeignete Position gegen die Wand und markieren Sie die Halterungslöcher mit einem Marker an der Wand. Schritt 4: Entfernen Sie die Batterie, bevor Sie das Loch bohren. Bohren Sie Löcher von φ8*40mm oder tiefer an zwei Markierungen, hammern Sie das Expansionsrohr in das Loch und befestigen Sie dann zwei M6*40 Expansionsschrauben mit einem Schraubendreher an der Halterung B.
-
Seite 13: Elektrischer Anschluss
Schritt 6: Drehen Sie das feste Gelenk an das entsprechende Loch der oberen Batterie und ziehen Sie die Schraube fest, um es zu fixieren. Hinweis: Stellen Sie sicher, dass Sie nur eine Einheit des Avocado 22 Pro-M/AC und bis zu vier Einheiten des Avocado 22 Pro-E pro System haben. - Seite 14 Sie sicher, dass die Verbindung sicher ist. Hinweis: · Stellen Sie sicher, dass die nicht benutzten PV-Anschlüsse des Avocado 22 Pro-M mit einer wasserdichten Kappe abgedichtet sind. · Beim Parallelschalten von PV-Modulen überprüfen Sie bitte die Spezifikationen der PV-Module und stellen Sie sicher, dass der Gesamtkurzschlussstrom 25A nicht überschreitet.
-
Seite 15: Öffnen Sie Das System
Sie den PV-Anschluss mit dem mitgelieferten Schlüssel sicher ab. 6.5 Öffnen Sie das System Halten Sie die Ein-/Aus-Taste am Avocado 22 Pro-M/AC 2 Sekunden lang gedrückt, um den Strom einzuschalten und die Netzwerkkopplung zu aktivieren. Bei erfolgreicher Kopplung leuchtet die "WiFi"... - Seite 16 2. Trennen Sie den Avocado 22 Pro-M vom PV. 3. Trennen Sie den Avocado 22 Pro-M/AC aus der Haushaltssteckdose und allen angeschlossenen Geräten. 4. Gegebenenfalls entfernen Sie die Wandhalterung von der ersten erweiterten Batterieabdeckung unterhalb des Avocado 22 Pro-M/AC.
- Seite 17 Schritt 2: Installieren Sie die erweiterte Batterie. 1. Lösen Sie die Schrauben (falls zutreffend) und entfernen Sie die Staubabdeckung. 2. Stapeln Sie die neue Erweiterungsbatterie unter dem Avocado 22 Pro-M/AC. 3. Bitte vervollständigen Sie die Montage gemäß dem Montageverfahren in den Abschnitten 6.3 und 6.4.
-
Seite 18: App-Konfiguration
7. APP-Konfiguration Überwachen Sie Ihr Avocado 22 Pro Speichersystem aus der Ferne mit der FoxCloud 2.0 App. Bitte beachten Sie, dass die angezeigten Bilder der Benutzeroberfläche nur zu Illustrationszwecken dienen und je nach Software-Version von Ihrer tatsächlichen Ansicht abweichen können. - Seite 19 Schritt 2: Erstellen Sie ein Konto. Klicken Sie auf „ Account erstellen “ . Dann wählen Sie Ihren Charakter aus und geben Sie die grundlegenden Informationen ein. Schritt 3: Verbinden Sie sich mit dem Netzwerk. Schalten Sie Bluetooth ein und die App sucht automatisch nach dem Gerät. Dann klicken Sie auf "Weiter".
- Seite 20 Schritt 4: Konfigurieren Sie das Instrument. Wählen Sie die Marke des Zählers aus, mit dem die Balkonbatterie verbunden ist. Dann klicken Sie auf "Bestätigen".
- Seite 21 Schritt 5: Melden Sie sich an und erstellen Sie eine Fabrik. Loggen Sie sich in Ihr Konto ein. Dann klicken Sie auf "Pflanze erstellen". Schritt 6: Erstellen Sie eine Fabrik. Schalten Sie Bluetooth ein und die App sucht automatisch nach dem Gerät. Dann klicken Sie auf "Weiter".
- Seite 22 Schritt 7: Erstellen Sie eine Fabrik. Geben Sie grundlegende Informationen wie den Namen und die Adresse der Fabrik ein. Dann klicken Sie auf "Bestätigen". Schritt 8: Fertig. Nachdem die Anlage erstellt wurde, werden die Gerätedaten innerhalb von 3-5 Minuten online gehen. Bitte warten Sie, wischen Sie nach unten, um diese Seite zu aktualisieren.
-
Seite 23: Betriebsart Einstellen
7.3 Betriebsart einstellen Schedulermodus Wenn der Schedulermodus Segmentierungszeitmodus aktiviert ist, arbeitet das System gemäß dem von der Plattform festgelegten Zeitraum. Benutzer können Startzeit, Endzeit, Betriebsmodus, Minimum SOC, Maximum SOC, Maximum Wechselstromversorgung einstellen. Arbeitsmodus Beschreibung Während dieser Zeitspanne befindet sich der Wechselrichter in einem Ineffektiv Nullleistungsentladungszustand. - Seite 24 Arbeitsmodus Arbeitsmodus Beschreibung Priorität: Last > Batterie > Stromnetz 1. Bei Vorhandensein von PV-Leistung wird die PV-Energie bevorzugt von der Last genutzt. Nachdem die Lastleistung erfüllt ist, wird die überschüssige Leistung zum Laden der Batterie verwendet, und wenn mehr überschüssige PV-Energie Eigenverbrauch vorhanden ist, wird sie in das Netz zurückgeführt.
- Seite 25 wird er in das Netz eingespeist. Wenn die Restleistung des PV-Systems nach Abzug der Ladeleistung niedriger als die Lastleistung ist oder keine PV-Leistung vorhanden ist, wird die Batterie nicht entladen. 2. Im netzfreien Zustand wird die Batterie normal entladen, um die EPS-Last mit Strom zu versorgen.
-
Seite 26: Fehlersuche Und Wartung
8. Fehlersuche und Wartung 8.1 Instandhaltung Batterien, die länger als 6 Monate gelagert wurden, sollten bitte rechtzeitig aufgeladen werden. Bei der ersten Installation dürfen die Herstellungsdaten der Batteriekomponenten nicht mehr als 3 Monate voneinander entfernt sein. Überprüfen Sie regelmäßig, ob die Einsatzumgebung der Batterie den Anforderungen entspricht, und der Installationsort sollte weit entfernt von Wärmequellen sein. -
Seite 27: Fehlersuche
Speicherumgebung SOC-Stromversorgung vor Maximales Ladeintervall Temperatur Lagerung abschalten 0% ≤ SOC < 5% 0~35°C 7 tage Hinweis: Laden Sie die Batterie innerhalb von sieben Tagen, wenn die Batterie SOC auf 0% sinkt. Dauerhafte Batterieausfälle aufgrund verzögerter Ladung durch Kunden sind außerhalb der Gewährleistung. - Seite 28 Fehler der Batterie AFE 7222 Kommunikation Dauerhafter Ausfall der Batterie 7228 bei Batteriespannung 7016 INV OC DCDC Vorladung 7022 fehlgeschlagen 7023 DCDC startet fehlgeschlagen 7024 PFC startet fehlgeschlagen 7039 UV-Bus 7040 OV-Bus INV Temperatur Probe nicht 7048 qualifiziert Investieren Sie in Fledermäuse 7050 Investieren Sie in Fledermäuse 7051...
-
Seite 29: Ausschluss
Ausschluss Die Garantie deckt nicht Mängel ab, die durch normalen Verschleiß, unzureichende Wartung, Handhabung, Reparatur von Lagerfehlern, Änderungen des Produkts durch Dritte außer dem Hersteller oder Vertreiber, Nichteinhaltung hier angegebenen Produktspezifikationen oder unsachgemäßer Verwendung oder Installation verursacht werden, einschließlich, aber nicht beschränkt auf die folgenden Fälle. - Seite 30 Das Urheberrecht an diesem Handbuch liegt bei FOXESS CO., LTD.. Es darf weder von Unternehmen noch von Einzelpersonen plagiiert, teilweise oder vollständig kopiert werden (einschließlich Software usw.), und eine Vervielfältigung oder Verbreitung in irgendeiner Form oder mit irgendwelchen Mitteln ist nicht gestattet. Alle Rechte vorbehalten.
