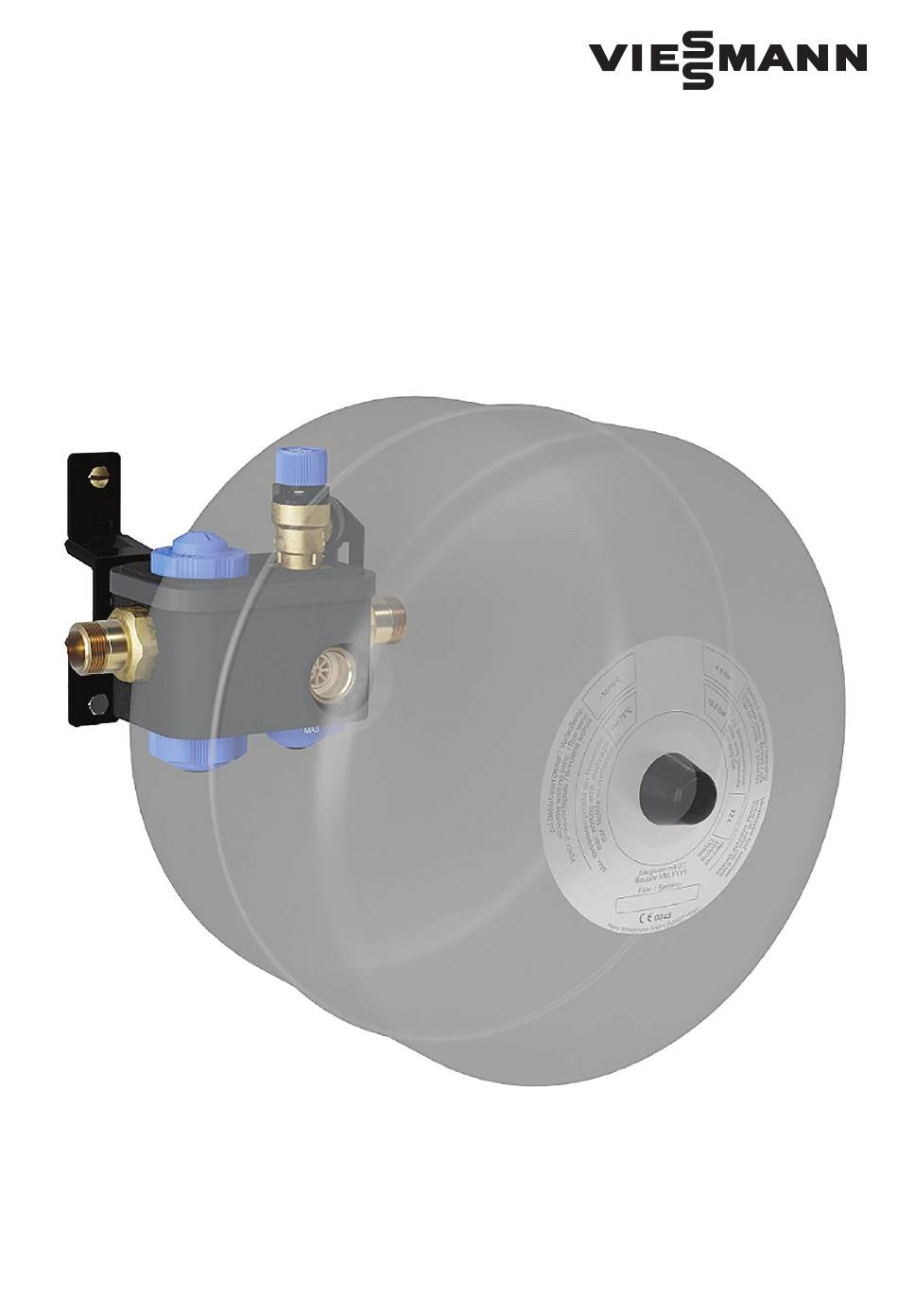

- Seite 1 Montage- und Bedienungsanleitung für die Fachkraft Vitoset Sicherheitscenter Bitte aufbewahren! 6246994 01/2026...
-
Seite 2: Verwendungsbereich
Verwendungsbereich Informationen zur Montage Das Sicherheitscenter wird in die Zuleitung zum Das Sicherheitscenter dient der Absicherung TWE eingebaut (Durchflussrichtung beachten!). geschlossener Trinkwassererwärmer (TWE) Vor dem Einbau Leitungen gut durchspülen. bis max. 560 l Inhalt (siehe unten stehende Ta- belle), entsprechend DIN 1988, DIN 4753, Teil 1, Das Sicherheitscenter kann in waagerechte und DIN 4807, Teil 5 und DIN EN 1488. -
Seite 3: Vorbereitung Zur Montage
Vorbereitung zur Montage Montage Um das Sicherheitscenter einfach montieren Montage des Wandhalters: zu können, empfehlen wir, vor der Montage die • Zeichnen Sie zwei Bohrlöcher mit Abstand Wärmedämmschale zu entfernen. 125 mm an. Ziehen Sie die umlaufende Blende nach oben •... - Seite 4 • Stecken Sie anschließend das Verstellrohr Montage der Sicherheitsgruppe in der Eck- durch die Öffnung des Wandhalters (Abb. 5). form: Die Gruppe kann in waagerechte und senkrech- te Leitungen eingebaut werden. Das Membran-Sicherheitsventil ist zur Anpas- sung an unterschiedliche Einbauverhältnisse durch Verschraubungsanschluss um 360°...
- Seite 5 Hinweis: Verschraubung des Sicherheitsventils fest anziehen. Auch im festverschraubten Zustand bleibt das Sicherheitsventil drehbar. Hinweise Sicherheitsventil: Im Auslieferungszustand ist das Sicherheitsven- til mit einem 6 bar-Oberteil ausgestattet. Prüfen Sie den zulässigen Betriebsdruck des Trinkwassererwärmers (Typenschild) und wech- seln Sie gegebenenfalls das Oberteil des Mem- bran-Sicherheitsventils aus.
-
Seite 6: Wartung
Dabei tritt am Sicherheitsventil Wasser aus. Wartung Sitz und Dichtung des Sicherheitsventils kön- nen ohne Veränderung des Ansprechdrucks mit Für Wartungsarbeiten an der nachfolgenden Trinkwasser gereinigt werden, nachdem das Installation (inkl. Sicherheitsventil) muss die Oberteil herausgeschraubt wurde. Zuleitung durch die Absperrung an der Sicher- heitsgruppe abgesperrt werden (Abb. - Seite 7 Entfernen Sie die Kappe auf der gegenüberlie- Schrauben Sie den Rückflussverhinderer gegen genden Seite (Abb. 14). den Uhrzeigersinn aus dem Gehäuse heraus und tauschen Sie ihn aus (Abb. 16). Abb. 14 Abb. 16 Die Kappe ist gleichzeitig das Werkzeug für den Der Einbau erfolgt in umgekehrter Reihenfolge.
- Seite 8 Halten Sie einen passenden Auffangbehälter Die Einstellung des Gasvordrucks erfolgt in Ab- (z.B. einen Eimer) bereit und entfernen Sie den hängigkeit des Ruhedrucks hinter dem Druck- Stopfen aus dem Hebel der Durchströmungsar- minderer. matur, um das Ausdehnungsgefäß zu entleeren Gasvordruck = Ausgangsdruck (DM) - 0,2 bar. (Abb.
-
Seite 9: Technische Daten
Öffnen Sie abschließend den Kugelhahn des Ausdehnungsgefäßes, indem Sie ihn nach oben drücken und in die Position „Betrieb MAG“ dre- hen (Abb. 23). Abb. 23 Technische Daten Nennweite: DN 20 Max Eintrittstemp. 30 °C Die Installation und Wartung darf nur Medium: Trinkwasser durch einen autorisierten Fachbetrieb... - Seite 10 Maße...
- Seite 12 Viessmann Ges.m.b.H. Viessmann Climate Solutions GmbH & Co. KG A-4641 Steinhaus bei Wels 35108 Allendorf, Germany A Carrier Company A Carrier Company www.viessmann.at www.viessmann-climatesolutions.com...
