Compact water carbonation system
Inhaltsverzeichnis

Werbung

8

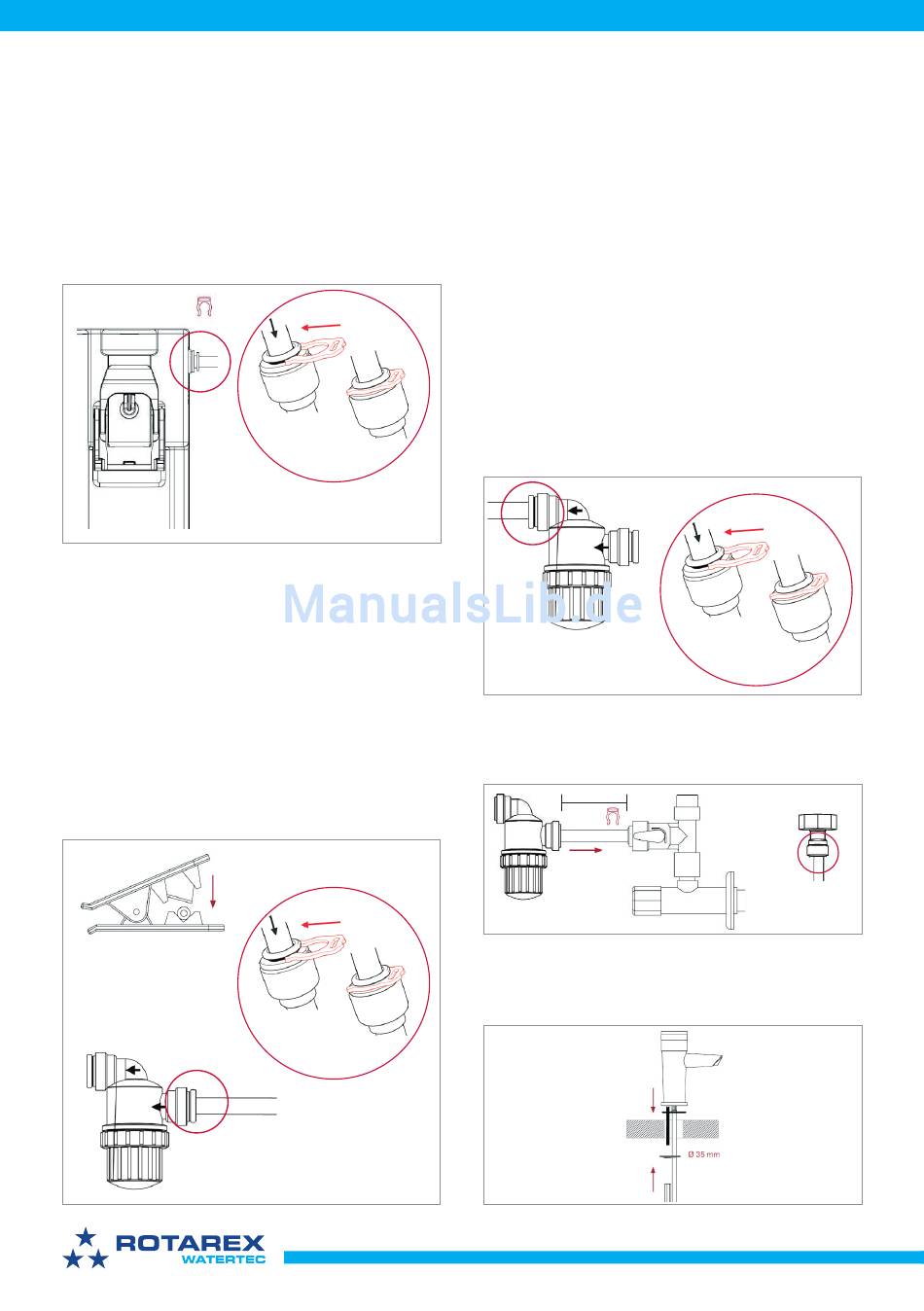

3.07 Wassereingang sichern
Den Trinkwasserschlauch oder Adapter leicht zurück-
ziehen und in den dadurch entstehenden Spalt am
Flansch den roten Sicherungsring anbringen, der den
Schlauch dauerhaft in Position hält. Dann nochmals den
Schlauch wieder bis zum Anschlag einschieben.
3.08 PartikelsieB eingang
Vom anderen Ende des Trinkwasserschlauches, mit
Hilfe des Schlauchschneiders, 10cm abschneiden und
anschliesend das Partikelsieb zwischen setzen. Auf
Eingang und Ausgang achten, siehe Pfeilprägung auf
Partikelsieb. Das 10cm lange Stück Schlauch in den
Eingangsstutzen des Partikelsiebs bis zum Anschlag
einstecken. Leicht zurückziehen und in den dadurch
entstehenden Spalt am Flansch den roten Sicherungsring
anbringen, der den Schlauch in Position hält. Danach den
Schlauch wieder bis zum Anschlag einschieben.
3.09 PartikelsieB ausgang
Den Trinkwasserschlauch aus der Bubblebox kommend
in den Partikelsiebausgangsstutzen bis zum Anschlag
einstecken. Falls nötig den Schlauch vorher mit dem
Schlauchschneider ablängen.
hinweis: Den Schlauch nicht zu kurz ablängen! Der
Schlauch muss im Bogen geführt werden, um ihn ganz
gerade in die Steckverbindung führen zu können. Der
Trinkwasserschlauch darf nicht geknickt werden!
Schlauch leicht zurückziehen und in den dadurch
entstehenden Spalt am Flansch den roten Sicherungsring
anbringen, der den Schlauch in Position hält. Danach den
Schlauch wieder bis zum Anschlag einschieben.
3.10 das ende Vom 10cm schlauchstück in den
adaPter am t-stück (Variante B) BzW im 3/ 8 "
stutzen (Variante a) einstecken und sichern
10 cm
3.11 die auslaufarmatur nach der
montageanleitung des herstellers
einBauen
ALL RIGHTS OF CHANGE RESERVED
