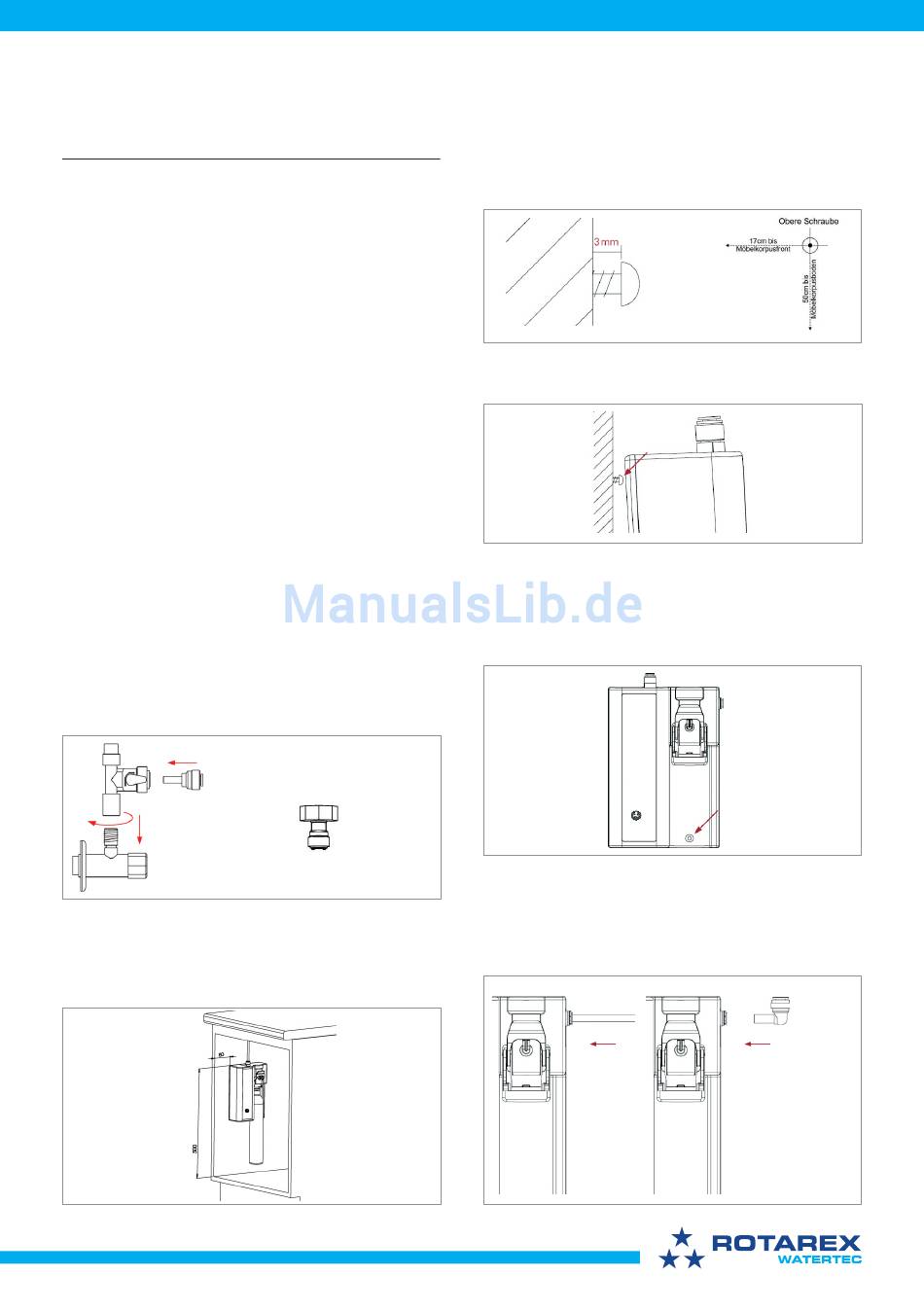

3. installationsanleitung
hinweis: Diese Anleitung bitte sorgfältig lesen und aufbewahren! Am
besten in einer transparenten Aufbewahrungshülle direkt am Gerät.
Folgende Werkzeuge werden benötigt:
- Kreuzschraubendreher
- Maulschlüssel mit SW 19 und SW 21
- Schlauchschneider (im Lieferumfang)
- Wasserwaage
hinweis: Falls nicht schon vorhanden,wird ein separater
Wasserabsperrhahn mit einem 3/ 8 Zoll Außengewinde benötigt
Variante a: Kaltwasseranschluss wird ausschliesslich an der
Bubblebox angeschlossen
Variante B: Kaltwasseranschluss wird sowohl an die Bubblebox
als auch an einen 3-Wege oder separaten Stillwasserhahn ang-
eschlossen.
3.01 das t-stück mit Ventil auf das eckVentil
des kaltWasseranschlusses schrauBen
und den adaPter im John guest ausgang
einstecken und sichern. (siehe Bild Variante B)
hinweis: Bitte achten Sie darauf, dass das Eckventil
geschlossen ist.
Variante B
3.02 WÄhlen sie möglichst eine links liegende
seitenWand im küchenunterschrank.
falls links nicht möglich siehe Punkt 3.6
ALL RIGHTS OF CHANGE RESERVED
3.03 schrauBen sie eine BefestigungsschrauBe
3.04 BuBBleBox® einhÄngen
3.05 BuBBleBox® Vertikal ausrichten
Variante A
3/8"
3.06 den 1 meter trinkWasserschlauch tief
mit einem aBstand Von 3mm in die oBere
markierung
(WasserWaage) und mit einer zWeiten
schrauBe an der unteren markierung
fixieren
(bis zum Anschlag) in den Wassereingang der BubbleBox®
bzw. In den Winkeladapter am Wassergang der Bubblebox
gerade einstecken und sichern.
7
Bei rechtsmontage:
Bei Montage der
Bubblebox rechtsseitig
montiert bitte den
Winkeladapter
