Inhaltsverzeichnis

MONTAGEANLEITUNG
Stand:
05.2025
Kastenaußenmaß
Montageachsmaß
15
30
HINWEIS:
ZIP-Anlagen erfordern eine exakte und maßhaltige Montage!
Die Endlagen der Antriebe müssen im Zuge des Probelaufs justiert werden.
DIE MONTAGE-
Wichtiger Sicherheitshinweis
Mit diesem Warndreieck sind Hinweise gekennzeichnet, welche eine Gefahr darstellen, die zum Tod Oder
zu schweren Verletzungen führen kann bzw. die für die Funktion der Markise wichtig Sind.
Wichtiger Sicherheitshinweis:
Mit diesem Warndreieck
darstellen, die zum Tod Oder zu schweren Verletzungen führen kann bzw. die für die Funktion der
Anlage wichtig Sind.
ZIP 125
KAM = Bestellbreite B
ii
ii
Bestellbreite
B
WICHTIGE
UND
BEDIENUNGSANLEITUNGEN
sind Hinweise gekennzeichnet,
SICHERHEITSHINWEISE
SIND ZIJ LESEN
welche
BREMETALP
TEXTILE
SONNENSCHUTZTECHNIK
Steckerkupplung
mit Klipshalterung
Kastenø125 2-teilig
Nutwelle
Fallstab
28x42mm
Distanzhalter
40mm
UND
ZU BEACHTEN!
eine Gefahr durch Stromschlag
Dokumentenkennung 95.640.320.0
05/2025
Inhaltsverzeichnis
loading

Verwandte Anleitungen für BREMETALL ZIP 125

Inhaltszusammenfassung für BREMETALL ZIP 125

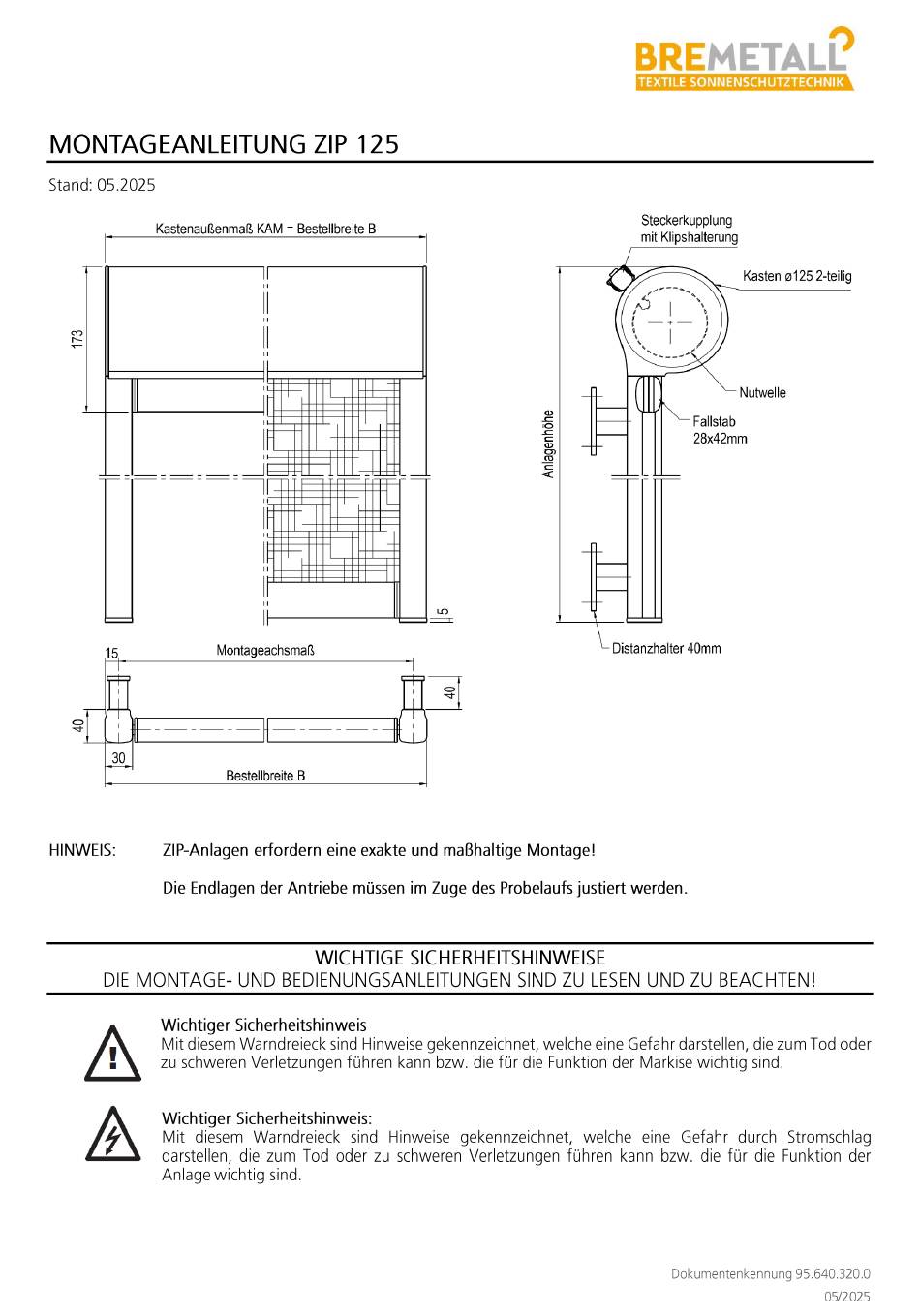

  • Seite 1 BREMETALP TEXTILE SONNENSCHUTZTECHNIK MONTAGEANLEITUNG ZIP 125 Stand: 05.2025 Steckerkupplung Kastenaußenmaß KAM = Bestellbreite B mit Klipshalterung Kastenø125 2-teilig Nutwelle Fallstab 28x42mm Distanzhalter 40mm Montageachsmaß Bestellbreite HINWEIS: ZIP-Anlagen erfordern eine exakte und maßhaltige Montage! Die Endlagen der Antriebe müssen im Zuge des Probelaufs justiert werden.

  • Seite 2: Bestimmungsgemässe Verwendung

    Automatiksteuerungen OderSchalter benutzt werden, bei denen die Anlage nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes). Die Benutzung eines Probekabels zum Motoranschluss ist erforderlich. Die beiliegenden Montage- und Einstellanleitungen des Motors bzw. der Steuerung sind zu beachten. Montageanleitung ZIP 125 Seite 2 von...

  • Seite 3: Quetsch - Und Scherbereiche

    Für eine ausreichende Auflage des Schraubenkopfes unbedingt Beilagscheiben verwenden! BeiAluminium-Fassaden kann ein Dämpfungsgummi (optionales Zubehör) unter die Grundplatte gelegt werden. Ggf. Bohrloch mittels geeignetem Dichtmittel im Querschlitz der Grundplatte abdichten. LL 15x7mm LL 15x7mm Montageanleitung ZIP 125 Seite 3 von...
  • Seite 4 Wird Tuch untere Endposition abgefahren. Anschließend Wird nun eine Führungsschiene vertikal so justiert, dass keine Diagonalfalten mehr erkennbar Sind. Erst dann alle weiteren Befestigungspunkte der Schienen verschrauben, das Parallelmaß B dabei immer genau einhalten. Montageanleitung ZIP 125 Seite 4 von...
  • Seite 5 Netzspannung an. Klemme Motoreinbau Motoreinbau Links von innen Rechts von innen Neutralleiter Neutralleiter Ausfahren Einfahren Einfahren Ausfahren Schutzleiter Schutzleiter Der elektrische Anschluss einer motorbetriebenen Markise darf nur von einem hierfür qualifizierten Fachmann durchgeführt werden. Montageanleitung ZIP 125 Seite 5 von...

  • Seite 6: Übergabe An Den Käufer

    Sonnenschutzanlage auf Dritte an den neuen Besitzer weitergegeben werden. Automatische Steuerungen sind entsprechend den Erfordernissen der Windwiderstandsklassen einzustellen. Der Kunde bestätigt dem Monteur schriftlich die korrekte Ausführung der Fassadenmarkise und der Montage, die Montagezeit und dasAbnahmegesprächmit den Sicherheitshinweisen im Übergabeprotokoll. Montageanleitung ZIP 125 Seite 6 von...

  • Seite 7: Für Das Hochfahren

    BREMETALP TEXTILE SONNENSCHUTZTECHNIK WINDGRENZWERTE FÜR DAS HOCHFAHREN DER ANLAGE: Für Bremetall ZIP-Anlagen gilt im Allgemeinen folgende Windeinsatzempfehlung Höhe Breite in mm 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 1000 1500 2000 2500 3000 3500 4000 4500 5000 Angaben in m/s.
  • Seite 8 Änderungen in dieser Unterlage sowie technischeÄnderungen sind vorbehalten. Alle aufgeführten Marken OderProduktnamensind Warenzeichen Oder eingetragene Warenzeichen der jeweiligen Inhaber. Text- und Grafikteil dieser Unterlage wurde mit besonderer Sorgfalt erstellt. Für möglicherweise trotzdem vorhandene Fehler und deren Auswirkungen kann keine Haftung übernommen werden. 2025 Bremetall Sonnenschutz GmbH Montageanleitung ZIP 125 Seite 8 von...
