MONTAGEANLEITUNG KASSETTENMARKISE EXCELLINO
Stand: 01.12.2016

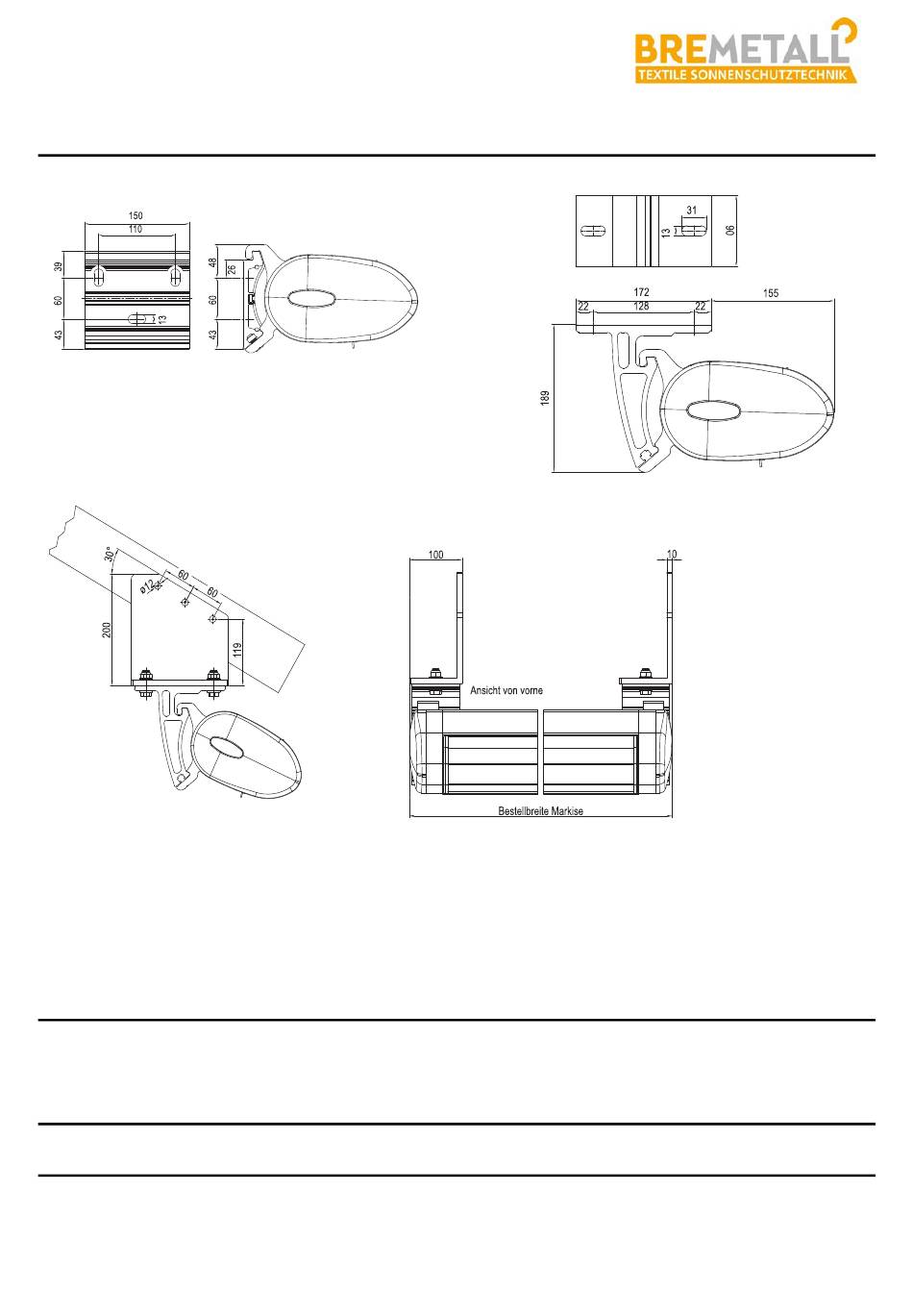

Wandmontage
Montage mit Dachsparrenwinkel (gegen Aufpreis)
HINWEIS
• Auslieferung standardmäßig ab Werk mit Konsolen für Wandmontage.
• ACHTUNG: Die Befestigung der Markise erfolgt an den Randpunkten!
Die tatsächliche Einbausituation kann gegenüber den dargestellten Befestigungsarten abweichen
und ist daher genau zu überprüfen.
DIE MONTAGE- UND BEDIENUNGSANLEITUNGEN SIND ZU LESEN UND ZU BEACHTEN!
Ansicht Montage mit Dachsparrenwinkel von vorne
WICHTIGE SICHERHEITSHINWEISE
Deckenmontage mit Deckenkonsole (gegen Aufpreis)
HINWEIS:
Linker und rechter Winkel
lt. Zeichnung, keine gespiegelte
Version erhältlich
Dokumentenkennung: Artikelnummer 95.600.200.0
ZUBEHÖR
•
Deckenwinkel
•
Seitenwinkel
Version 1
12/2016
Inhaltsverzeichnis
Verwandte Anleitungen für BREMETALL EXCELLINO
Inhaltszusammenfassung für BREMETALL EXCELLINO
- Seite 1 MONTAGEANLEITUNG KASSETTENMARKISE EXCELLINO Stand: 01.12.2016 Wandmontage Deckenmontage mit Deckenkonsole (gegen Aufpreis) HINWEIS: Linker und rechter Winkel lt. Zeichnung, keine gespiegelte Version erhältlich Montage mit Dachsparrenwinkel (gegen Aufpreis) Ansicht Montage mit Dachsparrenwinkel von vorne HINWEIS • Auslieferung standardmäßig ab Werk mit Konsolen für Wandmontage.
-
Seite 2: Sicherheitshinweise
Die Markise ist nach dem Abladen seitenrichtig zum Anbringungsort zu transportieren, sodass diese nicht mehr unter engen Platzverhältnissen gedreht werden muss. Der Hinweis auf dem Markisenkarton mit Lage- oder Seitenangabe ist zu beachten. Montageanleitung Excellino Seite 2 von 12... -
Seite 3: Absturzsicherung
Hersteller vorgesehen sind, dürfen nur mit schriftlicher Genehmigung des Herstellers vorgenommen werden. Zusätzliche Belastungen der Anlage durch angehängte Gegenstände oder durch Seilabspannungen können zu Beschädigungen oder zum Absturz der Markise führen und sind daher nicht zulässig. Montageanleitung Excellino Seite 3 von 12... -
Seite 4: Unkontrollierte Bedienung
Notwendige Leitungen, wenn möglich bereits vom Elektriker vor der Montage verlegen lassen, Steuergeräte sind idealerweise schon vorhanden bzw. angeschlossen. Für nähere Informationen zur Montage der Steuerung beachten Sie bitte die Hinweise des Motors- und Steuerungsherstellers. Montageanleitung Excellino Seite 4 von 12... -
Seite 5: Festlegen Der Montagehöhe
Ausrichtung der Konsolen achten (Wasserwaage verwenden). Lochmarkierungen anzeichnen Bohrungen für gewählten Befestigungsmittel, entsprechend den Befestigungsrichtlinien des Herstellers, vornehmen. Bei Verwendung von sogenannten „Klebeankern“ beachten Sie unbedingt die erforderlichen Aushärtezeiten. Bohrbild Standardkonsole Montageanleitung Excellino Seite 5 von 12 Bohrbild Standardkonsole... -
Seite 6: Markise Einhängen
Auswahl der notwendigen Schrauben, Dübel und Unterlagsplatten. Bei Vollwärmeschutz muss die Konsole so unterfüttert werden, dass sich diese auf eine stabile Druckfläche abstützen kann. Hierzu können die verschiedenen Bremetall Distanzunterlagen eingesetzt werden. Wichtig ist dabei, dass die Distanzierung knapp tiefer als der Wärmeschutz gewählt wird, sodass sich die Konsole unter keinen Umständen am Putz, sondern an der Unterlage abstützt. -
Seite 7: Elektroanschluss - Anweisung Für Den Elektriker
Antriebsseite von AUSSEN gesehen. Klemme Motoreinbau LINKS Motoreinbau RECHTS Nullleiter Nullleiter Ausfahren Einfahren Einfahren Ausfahren Erde Erde ACHTUNG: Einsteckmotoren entsprechen in mancher Hinsicht NICHT anderen haushaltsüblichen, elektrischen Verbrauchern! Beachten Sie bitte unbedingt die nachfolgenden Ansteuerrichtlinien. Montageanleitung Excellino Seite 7 von 12... - Seite 8 Alle durch die beschriebenen Effekte verursachten Störungen treten meist erst nach einer gewissen Betriebszeit auf, da die Endschalter den Belastungen nur einige Male standhalten. Bei den von Bremetall gelieferten Steuerungen oder Schaltern sind all diese Punkte berücksichtigt. Montageanleitung Excellino Seite 8 von 12...
- Seite 9 Geräten, die Störquellen enthalten, hat der Installateur aufgrund der Funk-Entstörpflicht dafür zu sorgen, dass die gesamte Anlage den geltenden Bestimmungen entspricht. Programmieren der Endlagen: Immer nur den zu programmierenden Motor an das Einstellkabel anschließen („Universal Setting Cable“ erforderlich). Montageanleitung Excellino Seite 9 von 12...
- Seite 10 /AB-Bewegung bestätigt. Die neue untere Endlage ist programmiert. Rücksetzen in den Auslieferungszustand: Drücken Sie gleichzeitig solange die Tasten AUF und AB (ca. 7 s), bis der Antrieb das Rücksetzen mit zwei kurzen AUF-/AB- Bewegungen bestätigt. Montageanleitung Excellino Seite 10 von 12...
-
Seite 11: Neuprogrammierung Des Motors
Tasten AUF und AB, bis der Antrieb mit einer kurzen AUF-/AB-Bewegung bestätigt. Die AUF-/AB-Bewegung zeigt an, dass alle Einstellungen gespeichert wurden. Der Antrieb startet nun nach Betätigung des Montagekabels ohne Verzögerung. Bei Motoren mit integrierten Funkantrieben bitte separate Einstellanleitung beachten. Montageanleitung Excellino Seite 11 von 12... -
Seite 12: Übergabe An Den Käufer
Markise auf Dritte an den neuen Besitzerweitergegeben werden. Automatische Steuerungen sind entsprechend den Erfordernissen der Windwiderstandsklassen einzustellen. CE KONFORMITÄTSERKLÄRUNG Konformitätserklärung Name der Herstellerfirma: Bremetall Sonnenschutz GmbH Adresse: Bert-Köllensperger-Str. 5a, A-6065 Thaur Jahr der Konformitätserklärung: 2006 DIN EN 13561 Markisen- Leistung- und...
