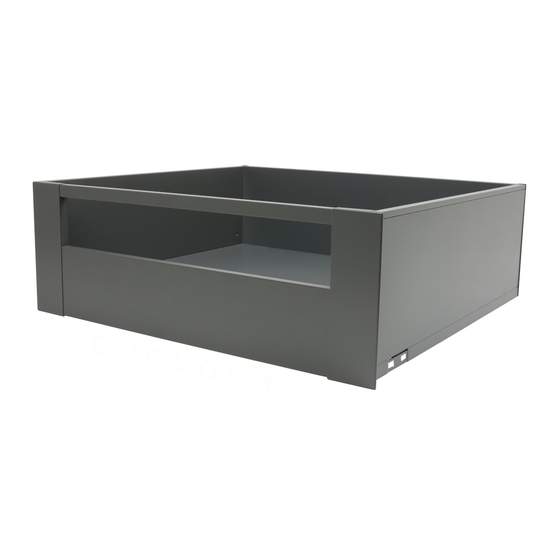

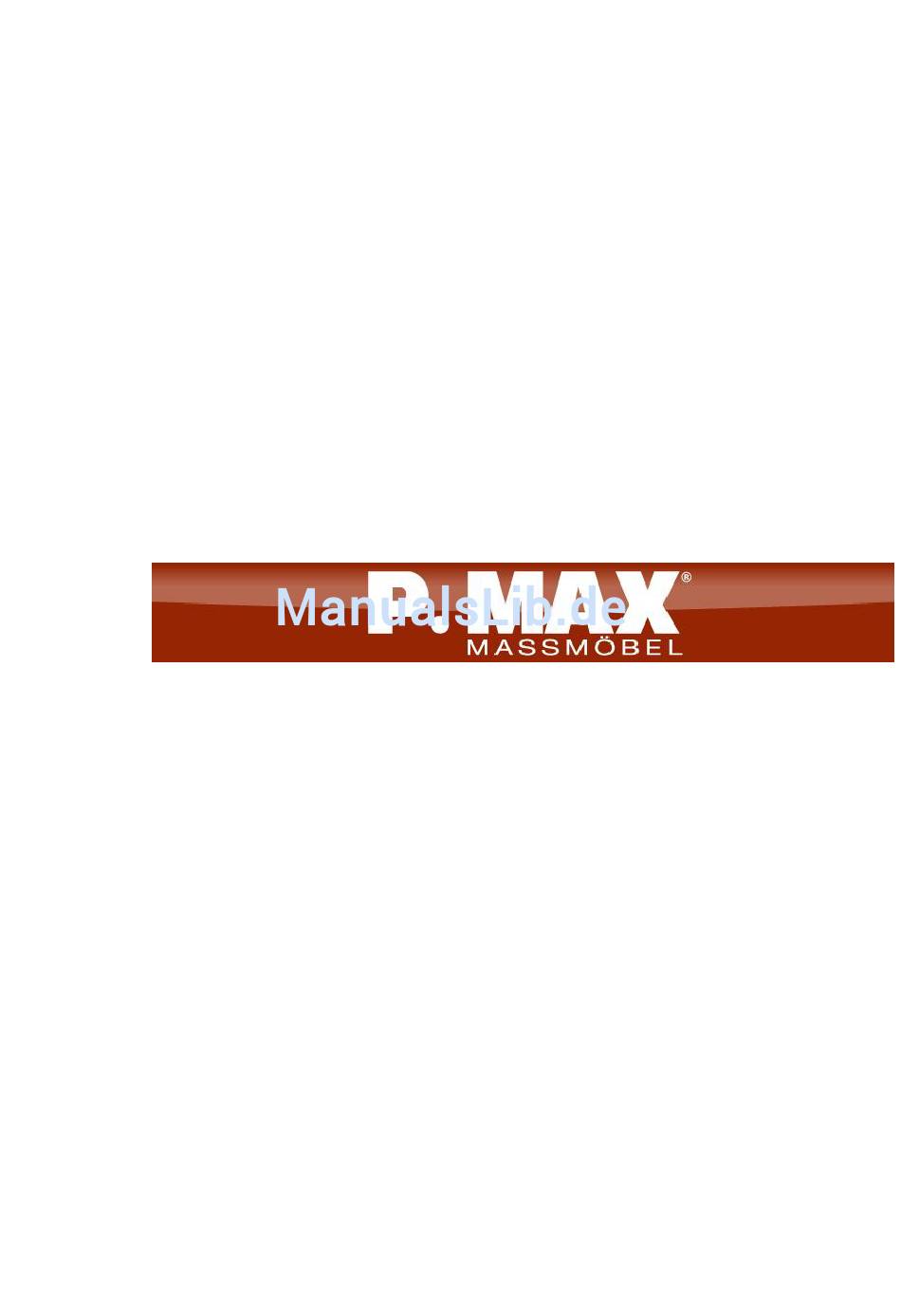

- Seite 1 BAU- ANLEITUNG für LEGRABOX LADE Stand 2016.11.24 G.K. 24.11.2016...
- Seite 2 Montageschritt 2351 Übersicht der verschiedenen Ladenhöhen ! LEGRABOX Übersicht Zargenhöhen Zargenhöhe M: 90mm Lade Höhen der Ladenzargen: Sifonlade M Zargenhöhe C: 176mm Zargenhöhe M 90mm: Auszug Lade/Sifonlade/Innenlade Zargenhöhe C 176mm: Auszug/Innenlade Zargenhöhe F: 240mm LG-Innenlade C Auszug Zargenhöhe F 240mm: Auszug Zargenhöhe N: 66mm Herdlade...
- Seite 3 Montageschritt 2355 Ladenträger LEGRABOX Ladenträger CNC-Verbinder Ladenträgermontage: CNC-Verbinder in die Bohrungen der Ladenträger einschlagen. Anschließend die 35mm Schraube beiden Ladenträger mittels 35mm Schrauben miteinander verschrauben. Danach die Ladenschienen mit den Systemschrauben auf die Systemschraube Ladenträger montieren. 15mm Montageschritt 2356 LEGRABOX Ladenträger Ladenträgermontage: In die Decke bzw.
- Seite 4 Montageschritt 2360 Frontbefestigung N HERD- LEGRABOX LADENBLENDE Ladenblende N/M Lochabstand 16mm Frontbefestigungen auf Frontbefestigung M Ladenblende montieren: LADENBLENDE Die Frontbefestigungen in die Bohrungen der Ladenblende stecken und mit den integrierten Schrauben befestigen. Lochabstand 32mm Montageschritt 2361 Frontbefestigung LEGRABOX für AUSZUG C Auszugsblende C Bild 1 Frontbefestigungen auf...
- Seite 5 Montageschritt 2364 Frontbefestigung N ALU2 HERD- LEGRABOX LADENBLENDE ALU2-Ladenblende M/N Lochabstand 16mm Frontbefestigung M ALU2 LADENBLENDE Frontbefestigungen auf Ladenblende montieren: Die Frontbefestigungen mit den dazugehörigen 13mm 13mm Schrauben an der Schraube ALU2-Frontblende befestigen. Lochabstand 32mm Montageschritt 2365 Frontbefestigung für LEGRABOX ALU2-AUSZUG C ALU2-Auszugsblende C Frontbefestigungen auf...
- Seite 6 Montageschritt 2368 LEGRABOX Demontage Frontblende Demontage der Frontblende: Zur Demontage der Frontblende die oberste Einstellschraube zur Lade drehen, bis sie am Endpunkt einrastet (Schritt ). Danach die Frontblende nach vorne drücken (Schritt Montageschritt 2369 LEGRABOX Einsetzen Lade/Auszug click Laden bzw.
- Seite 7 Montageschritt 2372 LEGRABOX Herdladenblende Feineinstellung Herdlade: : RAUF/RUNTER : LINKS/RECHTS Demontage Herdladenblende: Zur Demontage der Herd- ladenblende die Abdeckung mit dem Schraubenzieher nach oben drücken und die dahinter- liegende Schraube zur Lade drehen bis sie am Endpunkt einrastet.
- Seite 8 Montageschritt 2376 LEGRABOX Griffmontage Griff / Knopf anschrauben: Mit einem Kreuzschrauben- zieher den Griff/Knopf von innen mit den passenden Griffschrauben anschrauben. Griffschraube Montageschritt 2377 LEGRABOX Mülltrennsystem Ladenschienen und Deckenführungsleisten 16mm Schraube montieren: Zur Montage des Mülltrenn- Ladenschiene systems zunächst die Nennlänge(NL) Ladenschienen mit einer 50cm...
