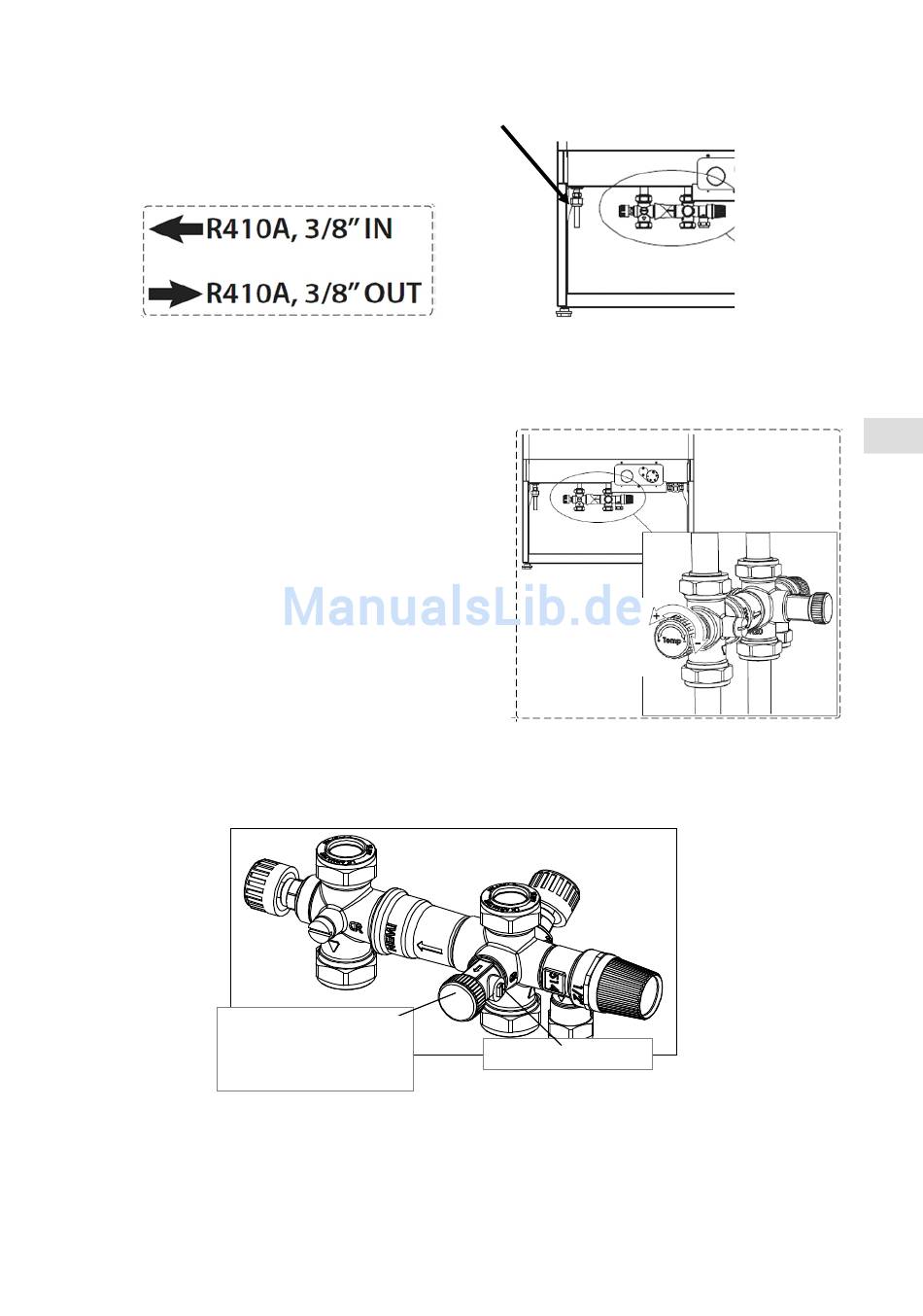

Na parte inferior são visíveis duas ligações: são as ligações do circuito de arrefecimento entre
a unidade externa e o Emix Tank.
Existe uma etiqueta, indicada abaixo:
R410A 3/8" IN é o tubo da unidade externa
R410A 3/8" OUT é o tubo para a unidade externa
É necessário prestar a máxima atenção para respeitar as ligações, quer o Emix Tank seja ligado à porta EMX, quer
seja ligado à porta de líquido refrigerante padrão.
Em baixo são indicadas as ligações dos tubos de água e a
válvula misturadora; é necessário instalar um vaso de expan-
são (mínimo 18 litros) e um filtro antes da entrada da água
fria. Desta forma, assegura-se a segurança dos componen-
tes. A saída da válvula de segurança deve ser ligada a uma
descarga.
Como instalar o tanque de expansão
Instalação do tanque de expansão é sempre calorosamente recomendada a fim de evitar problemas hidráulicos
para unidade emix (por exemplo, relativas a mudança bruscas de pressão no circuito de entrada de água) e, acima
de tudo, para contrariar o aumento de pressão devido ao aquecimento de água.
1. Remover a tampa de plástico.
2. Instalar uma válvula a fim de descarregar a água do circuito (em caso de necessidade).
3. Instalar o vaso de expansão min. 18 litros (½ "conexão).
4. Abra o parafuso.
Connect here the
Conecte aqui a válvula
discharge valve and the
de descarga eo vaso de
expansion vessel
expansão
CONFIGURAÇÃO
TEMPERATURA ÁGUA
QUENTE
38°-65 °C
Screw to be opened
Parafuso para ser aberto
