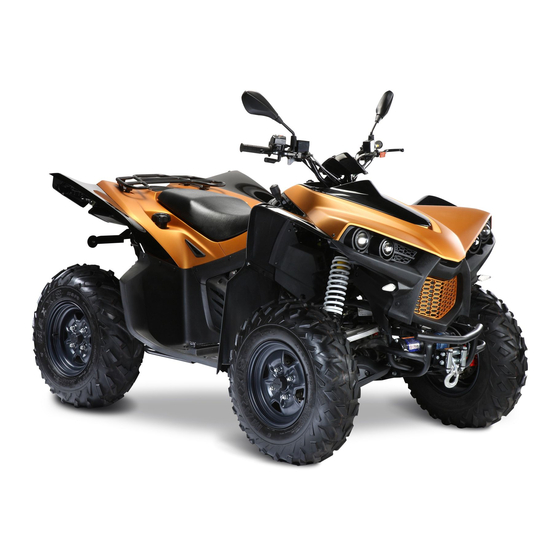

cectek Kingcobra Bedienungsanleitung

Inhaltsverzeichnis

Quicklinks

BEDIENUNGSANLEITUNG

CECTEK KINGCOBRA

CECTEK ESTOC

Inhaltsverzeichnis

Inhaltszusammenfassung für cectek Kingcobra

Seite 1 BEDIENUNGSANLEITUNG CECTEK KINGCOBRA CECTEK ESTOC...
Seite 3: Inhaltsverzeichnis
(3) CECTEK-KNOPF - FAHRSTUFENWAHL 47...
Seite 4 WARTUNG & PFLEGE 89 SERVICE-CHECKHEFT 89 HANDBUCH UND WERKZEUGSATZ 91 ELEKTRIK 92...
Seite 5: Alle Informationen Dieser Betriebsanleitung Verstehen
ALLE INFORMATIONEN DIESER BETRIEBSANLEITUNG VERSTEHEN Viele wichtige Sicherheitsinformationen sind in dieser Betriebsanleitung und auf dem Fahrzeug gedruckt Bevor Sie das Fahrzeug bedienen, sollten Sie den Inhalt und die Sonderangaben, die mit dem WARNUNG-Symbol beschriftet sind, verstanden haben und die Wörter WARNUNG, VORSICHT und ANMERKUNG haben spezielle Bedeutungen Wenn Sie während der Bedienung dieses Fahrzeugs dem Inhalt und den speziellen Informationen nicht folgen, kann es SCHWERE VERLETZUNG UND TOD verursachen WARNUNG ist wie folgt:...
Seite 6: Koordinaten Des Fahrzeuges
ANGEGEBENE KOORDINATION DES FAHRZEUGS IN DIESER BETRIEBSANLEITUNG Vorderseite Rechte Seite Linke Seite Rückseite Draufsicht des Fahrzeugs...
Seite 7: Sicherheitshinweise
SICHERHEITSHINWEISE DIESES FAHRZEUG IST KEIN SPIELZEUG UND DIE BEDIENUNG KANN GEFÄHRLICH SEIN: Die Fahreigenschaften dieses Fahrzeugs sind anders als bei andere Arten von Fahrzeugen, wie z.B Motorrädern und Autos. Unvorsichtige Bedienung ohne gründliche Einweisung kann zu Unfällen führen. Wenn der Fahrer die Anweisungen in diesem Handbuch nicht befolgt, können SCHWERE VERLETZUNG ODER TOD die Folge sein.
Seite 8 Luftdruck und behalten Sie den Luftdruck laut Spezifikation dieses Handbuchs bei. Verwenden Sie niemals nicht zugelassenes Zubehör oder Nicht-Original-Ersatzteile. Cectek haftet nicht für Schäden, die auf derartige Um- oder Ausbauten zurückzuführen sind. Überschreiten Sie niemals das zulässige Gesamtgewicht des Fahrzeuges. Stellen Sie immer fest, daß...
Seite 9: Informationen Für Den Fahrer
INFORMATIONEN FÜR DEN FAHRER WARNUNGS- UND SPEZIFIKATIONSAUFKLEBER AUF DEM FAHRZEUG Lesen Sie sorgfältig alle Aufkleber auf dem Fahrzeug Wenn Sie nicht alle Aufkleber genau verstehen konnten, lassen Sie sich bitte von Ihrem Händler beraten Diese Aufkleber beinhalten sehr wichtige Sicherheitsinformationen und Anmerkungen für den Betrieb des Fahrzeugs Die Aufkleber sollten nicht entfernt werden Wenn die Aufkleber beschädigt oder verloren wurden, setzen Sie sich bitte mit Ihrem lokalen Händler für Ersatz in Verbindung...
Seite 12 Aufkleber 1 Aufkleber 4 (nur 2WD) Aufkleber 5 (NUR KINGCOBRA) Aufkleber 2 Aufkleber 5 (NUR ESTOC) Aufkleber 3 Aufkleber4 (4WD) Aufkleber 6...
Seite 13: Wichtige Sicherheitsinformationen
Sie sollten die Fähigkeiten, die sie im Kurs erlernt haben, und die Verfahren in diesem Handbuch regelmäßig üben Für mehr Information über den Ausbildungskurs kontaktieren Sie Ihren CECTEK-Fachhandelspartner Lassen Sie immer das Fahrzeug mit langsamer Geschwindigkeit laufen, bis Sie gänzlich mit dem Betrieb des Fahrzeugs vertraut sind...
Seite 14 WARNUNG UNTER Dieses Fahrzeug darf nicht von Personen unter 18 Jahren bedient werden Bedienung von Personen unter 18 Jahren kann zur Verletzung oder Tod führen Insbesondere Kinder besitzen nicht die benötigte körperliche Fähigkeit, Techniken, Fähigkeiten, oder das Urteilsvermögen, um dieses Fahrzeug sicher bedienen zu können Erlauben Sie nie Personen unter 18, dieses Fahrzeug laufen zu lassen...
Seite 15 WARNUNG Bedienung dieses Fahrzeugs nach dem Konsum von Alkohol oder Drogen kann gefährlich sein Alkohol und Drogen können 1 ernsthaft Ihr Urteilsvermögen beeinflussen 2 das Reaktionsvermögen beeinflussen 3 Ihr Gleichgewicht und Ihre Auffassung beeinflussen Bedienung dieses Fahrzeug nach dem Konsum von Alkohol oder Drogen kann zu einem Unfall oder Tod führen Konsumieren Sie nie Alkohol oder Drogen vor oder beim FAHREN dieses Fahrzeugs...
Seite 16 WARNUNG Betrieb dieses Fahrzeugs auf Pflasterstein kann gefährlich sein Die Reifen dieses Fahrzeugs sind nicht für jede Art von Untergrund geeignet Das FAHREN auf gepflasterten Oberflächen kann Fahrverhalten und die Steuerung dieses Fahrzeugs ernsthaft beeinflussen und das Fahrzeug kann außer Kontrolle geraten Wenn möglich, vermeiden Sie, das Fahrzeug auf allen gepflasterten Oberflächen zu fahren Wenn Sie auf gepflasterter Oberfläche fahren müssen, fahren Sie langsam und machen...
Seite 17 WARNUNG Betrieb dieses Fahrzeugs auf öffentlichen Straßen, Wegen oder Autobahnen darf nur mit entsprechendem Führerschein und Zulassung erfolgen Befolgen Sie stets die Straßenverkehrsordnung, wenn Sie auf öffentlichen Straßen FAHREN...
Seite 18 WARNUNG Betrieb dieses Fahrzeugs mit übermäßigen Geschwindigkeiten kann gefährlich sein die Wahrscheinlichkeiten erhöht sich, daß das Fahrzeug außer Kontrolle gerät und sich ein Unfall ereignet Fahren Sie immer mit einer Geschwindigkeit, die für das Gelände, die Sicht und die Betriebsbedingungen und Ihre Fähigkeiten oder Erfahrung geeignet ist...
Seite 19 WARNUNG Versuche von Wheelies, Sprüngen und anderen Tricks können gefährlich sein Versuchen Sie nie Tricks wie Wheelies oder Sprünge...
Seite 20 WARNUNG Hände vom Lenker oder Füße von der Fußraste zu entfernen während des Betriebs dieses Fahrzeugs kann gefährlich sein Das Entfernen einer Hand oder Fusses während der Fahrt kann Ihre Fähigkeit verringern, das Fahrzeug zu steuern Es besteht zudem die Gefahr, vom Fahrzeug zu fallen Wenn Sie einen Fuß...
Seite 21 WARNUNG Dieses Fahrzeug auf übermäßig rauhem, glattem oder losem Gelände zu fahren kann gefährlich sein Dies könnte Verlust der Zugkraft- oder Fahrzeugsteuerung verursachen, der zu einem Unfall führen könnte, einschließlich einem Sturz Fahren Sie nicht auf übermäßig rauhem, glattem oder losem Gelände, bis Sie die Techniken erlernt und geübt haben, die notwendig sind, dieses Fahrzeug auf solchem Gelände zu steuern Bedienen Sie immer dieses Fahrzeug extrem vorsichtig auf diesen Arten des Geländes...
Seite 22 WARNUNG Befahren Sie unbekanntes Gelände stets mit größter Vorsicht und langsam Achten Sie auf Hindernisse und vermeiden Sie einen Zusammenstoß Achten Sie auf Veränderungen des Untergrundes und passen Sie Ihre Geschwindigkeit entsprechend an...
Seite 23: Fahrzeuginformationen
FAHRZEUGINFORMATIONEN SPEZIFIKATION KINGCOBRA ESTOC Maße und Masse Gesamtlänge 2040mm 1985mm Gesamtbreite 1250mm 1267mm Gesamthöhe 1225mm 1108mm Achsabstand 1320mm 1300mm Bodenfreiheit 314mm 137mm Vordere Spurweite 1106mm 1115mm Hintere Spurweite 1066mm 1115mm Sitzhöhe 900mm 756mm trockene Masse 332kg 331kg 324kg Motor Viertaktmotor SOHC , 4-Ventiltechnik...
Seite 24: Identifikation Des Fahrzeuges
Identifikation Ihres Fahrzeugs und ggf zum Bezug von Ersatzteile sollten Sie sich mit der Anbringung jener zwei Seriennummern vertraut machen Die Fahrgestellnummer wird ggf bei Anfrage auf Ersatzteile oder Garantieansprüche angefordert Wenn die Fahrgestellnummer oder Motorkennummer entfernt oder manipuliert sind, kann CECTEK keine Garantie gewähren Typenschild 1 FIN (Fahrgestellnummer)
Seite 25: Anbringung Fahrgestellnummer (Fin)
ANBRINGUNG FAHRGESTELLNUMMER (FIN) Die Fahrgestellnummer (1) ist auf dem oberen hinteren Teil des Rahmens eingeprägt Typenschild Fahrgestellnummer...
Seite 26 ANBRINGUNG MOTOR-SERIENNUMMER (EIN) Die Seriennummer des Motors (2) ist oben rechts auf dem Kurbelgehäuse eingeprägt Notieren Sie bitte die Seriennummern hier, um Sie schnell zur Hand zu haben Motor-Seriennummer (EIN)
Seite 27: Betriebsstoffe
Nur unverbleites Benzin, das eine Oktanzahl (RON) über 95 hat, kann für dieses Fahrzeug benutzt werden VORSICHT Versuchen Sie nie, andere Treibstoffe zu benutzen Das Verwenden des falschen Treibstoffs konnte zur Beschädigung vom Fahrzeug und kritischen Teilen im Brennstoffsystem und Motor führen CECTEK haftet nicht bei Schäden, die auf falschen Treibstoff zurückzuführen sind...
Seite 28: Auftanken Und Kraftstofffüllstand
Auftanken und Kraftstofffüllstand Tankdeckel Verschließen 2 Öffnen Öffnen Sie die Abdeckung des Tankdeckelschlosses Stecken Sie den Schlüssel ein und drehen Sie den Schlüssel nach links, um den Tankdeckel aufzuschließen Drehen Sie den Tankdeckel nach links, um den Deckel zu öffnen Um den Tankdeckel zu schließen, drehen Sie den Tankdeckel nach rechts, bis er leicht klickt Drehen Sie den Schlüssel nach rechts und entfernen Sie den Schlüssel Schließen Sie die Abdeckung des Tankdeckelschlosses Stellen Sie immer sicher, daß...
Seite 29: Motor Und Getriebeöl
WARNUNG Treibstoff ist feuer- und explosionsgefährlich Benzindampf kann Ihrer Gesundheit schaden Vo r d e m Ta n k v o r g a n g s t o p p e n S i e d e n M o t o r Ö f f n e n S i e l a n g s a m d e n Treibstofftankdeckel Öffnen Sie den Deckel vollauf, erst nachdem es keinen pfeifenden Ton mehr gibt, wenn Sie den Deckel des Treibstofftanks lösen Halten Sie immer offenes Feuer und die Funken fern von Ihrem Bereich Tanken Sie nur in gut gelüfteter...
Seite 30 20° 30° 40°c Empfohlene Motoröl-Spezifikation Spezifikation SJ oder höher Cectek Tipp: Motoröl MOTUL 5100 15W50 Motorölstand WARNUNG Heißes Öl kann zu Verletzung der Haut führen Wenn das Gehäuse schon abgekühlt ist, kann das Öl noch heiß sein Öffnen Sie den Ölmeßstab oder den Deckel auf dem Gehäuse unsachgemäß, könnte das Öl heraus...
Seite 31 Ölmeßstab-Position: Rechte Seite (RS) vom Motor Ölmeßstab Stellen Sie das Fahrzeug auf ebenen Untergrund. Stellen Sie sicher, dass der Motor abgeschaltet und vollständig abgekühlt ist. Prüfen Sie den Ölstand wie folgt: a Drehen Sie den Meßstab gegen den Uhrzeigersinn, ziehen Sie ihn heraus und wischen Sie in ab b Stecken Sie den Meßstab wieder ein, drehen Sie ihn im Uhrzeigersinn nur lose ein c Entnehmen Sie den Meßstab und prüfen Sie den Ölstand...
Seite 32: Vorderes Und Hinteres Differentialgetriebeöl
VORSICHT Ve r s c h m u t z t e s Ö l k a n n d e n M o t o r beschädigen Wenn der Ölstand unerwartet ansteigt, kann das Öl durch externe Flüssigkeit verschmutzt sein Kontaktieren Sie Ihren Fachhänder für Kontrolle und Diagnose ANMERKUNG: Wenn das Motorkühlmittel häufig nachgefüllt werden muss, könnte dies ein...
Seite 33 Motorkühlmittel Nur Äthylenglykol-Frostschutzmittel mit Korrosions-Schutz für Aluminiummotoren kann im Kühlmittelsystem dieses Fahrzeugs benutzt werden Das Wasser und das Frostschutzmittel sollten im Verhältnis von 50:50 (50% Wasser, 50% Frostschutzmittel) gemischt werden Erforderliche Motorkühlmittelkapazität Gesamtkapazität: 3,5l Motorkühlmittelt: 1,75l Wasser: 1,75l WARNUNG Überprüfen Sie nur das Motorkühlmittel, wenn der Motor kalt ist Heißer Dampf aus dem Kühlmittelsystem kann zur Verletzung führen Das Verschlucken des Motorkühlmittels kann zur schweren Verletzung oder Tod führen...
Seite 34 Motorkühlmittelstand 1 Stellen Sie fest, dass der Motor kalt ist und entfernen Sie den vorderen Haubendeckel 2 Stellen Sie das Fahrzeug auf eine ebene Fläche 3 Entfernen Sie den Gummideckel des Reservoirs 4 Füllen Sie die Motorkühlmittel in das Reservoir unter die vordere Zugangsplatte 5 Stellen Sie sicher, daß...
Seite 35 Maximaler Motorkühlmittelstand Bremsflüssigkeit Nur DOT 3-oder DOT4-Bremsflüssigkeit darf in das Bremssystem gefüllt werden VORSICHT Anwendung der Bremsflüssigkeit a u ß e r D O T 3 o d e r D O T 4 o d e r M i s c h u n g e n u n t e r s c h i e d l i c h e r Bremsflüssigkeiten für das Auffüllen könnten ernste Beschädigung Ihres Fahrzeugs verursachen...
Seite 36: Fussbremsflüssigkeits-Einfüllöffnung
Fussbremsflüssigkeits-Einfüllöffnung Drehen Sie nach links, um zu öffnen Maximaler Bremsflüssigkeitsstand Handbremsflüssigkeits-Einfüllöffnung Entfernen Sie 4 Schrauben, um zu öffnen Maximaler Bremsflüssigkeitsstand...
Seite 37: Batterie Entfernen
Batterie Die Batterie in diesem Fahrzeug ist wartungsfrei Versuchen Sie nicht, den Blockdeckel der Batterie zu entfernen Benutzen Sie eine Drahtbürste, um die Kontakte der Batterie zu säubern Tragen Sie dielektrisches Fett auf die Kontakte auf, um Oxidation zu verhindern Bei längeren Standzeiten ist die Batterie spätestens alle 2 Monate mit einem Erhaltungsladegerät zu laden Batterie Entfernen...
Seite 38: Einlaufphase
10-Stunden- oder 30 Tage-Überprüfung Wir empfehlen dringlichst, daß nach den ersten 10 Betriebsstunden oder 30 Tage nach Erwerb, je nach dem was zuerst eintrifft, das Fahrzeug von Ihrem CECTEK-Fachhandelspartner kontrolliert wird Ihr Fachhändler weist Sie in die weiterführende Bedienung ein und überprüft...
Seite 39: Kontrolle Und Einstellung
KONTROLLE UND EINSTELLUNG ANORDNUNG DER KOMPONENTEN UND BEDIENELEMETE HINWEIS: Einige Komponenten, die hier beschrieben werden, sind optional und nicht zwingend in der Serienausstattung vorhanden Die Beschreibung stellt keinen Anspruch auf das Vorhandensein dar...
Seite 43 HAUPTSCHALTER - ZÜNDSCHLOSS COCKPIT-ANZEIGE - TACHOMETER SCHALTKNOPF GETRIEBE 2WD/ 4WD SCHALTKNOPF (BEI 4WD-MODELLEN) LINKE LENKERSEITE RECHTE LENKERSEITE 12Volt - ANSCHLUSS FUSSBREMSE SEILZUGSTARTER HINTERE STAUBOX VORDERE STAUBOX...
Seite 44: (1) Hauptschalter / Zündung
(1) HAUPTSCHALTER / ZÜNDUNG Der Hauptschalter hat drei Positionen “OFF”POSITION Alle elektrischen Stromkreise werden abgeschaltet und der Motor kann in dieser Position gestoppt werden Der Schlüssel kann in dieser Position entfernt werden A N M E R K U N G : N a c h d e m d e r H a u p t s c h a l t e r a u s s c h a l t e t , a r b e i t e t d a s Leerlaufdrehzahlkontrollen-Ventil (LDK) für 4 Sekunden “ON”...
Seite 45: Sitzverriegelung
SITZVERRIEGELUNG Sitzhaken Sitzhakenhalter Den Sitz verriegeln 1Schieben Sie den Sitzhaken (1) in den Sitzhakenhalter (2) 2Drücken Sie die Hinterseite des Sitzes in der Sitzverriegelung herunter WARNUNG Unsachgemäße Installation des Sitzes kann gefährlich sein Lockerer Sitz kann den Verlust der Kontrolle verursachen Stellen Sie sicher, daß...
Seite 46: Cockpit-Anzeige / Tachometer
(2) COCKPIT-ANZEIGE / TACHOMETER Fahrstufenanzeige Richtungsanzeige - Blinker Tachometer - Fahrgeschwindigkeit Kilometerzähler - Odometer Fernlichtanzeige Allradanzeige Differential Hinten Differential Vorn & Hinten Kühlflüssigkeitsanzeige - Motortemperatur Wartungsanzeige - Motorfunktion Motoröl / Öldruckwarnung Kraftstoffanzeige Drehzahlmesser Warnanzeige Geschwindigkeit - Drehzahl...
Seite 47 Knopf 1 2 Knopf 2 Wartungsanzeige, Öldruckwarnung, Kühlmitteltemperaturanzeige, die Differentialgetriebe verriegelungsanzeige und der Fahrstufenanzeiger gehen für zwei Sekunden an, wenn der Zündungschalter eingeschaltet wird Der Drehzahlmesser dreht über alle Bereiche Alle Einheiten der LCD-Anzeige zeigen für wenige Sekunden an Die Wartungsanzeige und Öldruckwarnanzeige leuchten bis der Motor gestartet ist und ohne Störungen läuft...
Seite 48: Kilometerzähler(Odometer)
a. FAHRSTUFENANZEIGER Der Fahrstufenanzeiger zeigt die Getriebeposition an L (blau): Zeigt an, daß das Getriebe in „L“ Position (niedrige Übersetzung) ist H (blau): Zeigt an, daß das Getriebe in „H“ (hohe Übersetzung) Position ist N (Grün): Zeigt an, daß das Getriebe in „N“ (NEUTRALE) Position ist R (rot): Zeigt an, daß...
Seite 49: Kühlmitteltemperaturanzeige
CECTEK-Händler für Kontrolle in Verbindung VORSICHT Arbeitet der Motor ununterbrochen, während die Wartungsanzeige angeht, kann dies einen Motorschaden verursachen Wenn die Anzeige angeht, stoppen Sie den Motor so bald wie möglich und setzen Sie sich mit Ihrem CECTEK-Händler für Diagnose in Verbindung...
Seite 50: Kraftstoffanzeige
Geht die Öldruckwarnanzeige an, wenn der Motor läuft, zeigt sie an, daß der Druck des Schmieröls im Motor unterhalb des Limits ist Wenn die Warnanzeige angeht oder blinkt, stoppen Sie den Motor sofort und setzen Sie sich mit Ihrem CECTEK-Händler für Überprüfung in Verbindung VORSICHT A r b e i t e t d e r M o t o r u n u n t e r b r o c h e n , w ä...
Seite 51: Cectek-Knopf - Fahrstufenwahl
(3) CECTEK-KNOPF - FAHRSTUFENWAHL D a s F a h r z e u g i s t m i t a u t o m a t i s c h e m G e t r i e b e a u s g e s t a t t e t D r ü c k e n S i e d e n Fahrstufenwahlknopf ein und drehen Sie ihn vorsichtig auf die gewünschte Fahrstufe In...
Seite 52: 2Wd/ 4Wd Schalthebel
Warnung Die Änderung der Fahrstufe ohne Stillstand des Fahrzeuges und betätigte Bremse ist gefährlich und wird das Getriebe beschädigen Das Fahrzeug kann ungewollt fahren, wenn eine Fahrstufe eingelegt wird, ohne die Bremse zu betätigen Betätigen Sie stets die Bremse, bevor Sie eine Fahrstufe wählen, um Unfälle zu vermeiden Warnung Die Änderung der Fahrstufe ohne Stillstand des Fahrzeuges ist gefährlich...
Seite 53: Handgriff Links
Warnung Die Bedienung des Schaltknopfs während der Fahrt ist gefährlich und wird das Getriebe beschädigen Benutzen Sie den 2WD/4WD Schaltknopf NUR IM STAND (5) BEDIENELEMENTE HANDGRIFF LINKS Frontscheinwerfer Warnblinkanlage Richtungsanzeiger (Blinker) Hupe / Signalhorn Override-Knopf Motorstart Parkbremse / Feststellbremse Bremshebel Klemmhebel für Bremshebel...
Seite 54 a. SCHEINWERFERSCHALTER Wahlschalter Positionsbeleuchtung Abblendlicht Fernlicht Benutzen Sie den Scheinwerferschalter, um zwischen Abblend- und Fernlicht zu wählen Abblend- und Fernlicht kann nur aktiviert werden, wenn der Hauptschalter auf der “ Positionsbeleuchtung“ Position ist...
Seite 55 Positionsbeleuchtung/Standlicht Beim Schalten an diese Position wird das Standlicht aktiviert Abblendlicht Beim Schalten an diese Position wird das Abblendlicht aktiviert Abblendlicht Beim Schalten an diese Position wird das Fernlicht aktiviert, b. WARNBLINKANLAGE Mit diesem Schalter werden alle 4 Blinkleuchten gleichzeitig aktiviert (Warnblinker) “...
Seite 56 ANMERKUNG: Benutzen Sie die Abschaltung für den Drehzahlbegrenzer nur, wenn der Motor in schwerem Gelände beim Gas geben stoppt WARNUNG Die Fahrt mit eingeschalteter vorderer oder hinterer Differentialsperre kann gefährlich sein Bei schneller Fahrt mit zugeschalteter Differentialsperre können Sie die Kontrolle über das Fahrzeug verlieren Fahren Sie stets langsam und vorsichtig, auch wenn Sie den Override-Schalter benutzen f.
Seite 57 g. PARKBREMSHEBEL Die Parkbremse wirkt auf die hinteren Räder und verhindert das ungewollte Wegrollen beim Parken Um die Bremse anzuwenden, ziehen Sie den Parkbremsehebel zur linken Seite des Fahrzeugs Um die Bremse freizugeben, ziehen Sie die Parkbremshebel zurück und die Federkraft zieht den Hebel zurück zur vollen Freigabeposition AKTIVIERT 2 DEAKTIVIERT...
Seite 58: Bremshebel Hinterradbremse
h. BREMSHEBEL HINTERRADBREMSE Bremshebel Bremse aktivieren Das Ziehen des linken Bremshebels zum Griff aktiviert die hintere Bremse i. PARKENBREMSVERRIEGLUNG Das Ziehen des hinteren Bremshebels und Verriegeln durch die Parkbremssperre kann verhindern, daß sich das Fahrzeug während des parkens bewegt Das nochmalige Ziehen des hinteren Bremshebels kann die Parkenbremssperre freigeben Stellen Sie sicher, dass alle Parkbremsen gelöst sind, bevor Sie die Fahrt beginnen PARKBREMSVERRIEGELUNG Drücken um hintere Bremse zu aktivieren...
Seite 59: Handgriff Rechts
(6) BEDIENELEMENTE HANDGRIFF RECHTS BEDIENELEMENTE RECHTS Motorstoppschalter Differentialsperre Gashebel Spanner Gaszug Bremshebel Vorderachse Gasbegrenzer a. MOTORSTOPPSCHALTER “STOP” POSITION Alle Zündungstromkreise sind aus und der Motor kann nicht angelassen werden “RUN” POSITION Alle Zündungstromkreise sind eingeschaltet und der Motor kann angelassen werden...
Seite 60: Differentialverrieglung
b. DIFFERENTIALVERRIEGLUNG Die Differentialsperrefunktion kann nur aktiviert werden, wenn das Fahrzeug voll gestoppt wird und die Bremse aktiviert wird Sie müssen den folgenden Anweisungen folgen, um die Differentialsperrefunktion zu aktivieren: 1 Stoppen Sie immer das Fahrzeug und aktivieren Sie die Bremse 2 Wenden Sie den Differentialsperreschalter gemäß...
Seite 61: Hintere Differentialsperre
DIFFERENTIALSPERRENSCHALTER ( NUR KINGCOBRA) Beide Differentialsperren (FDS II) Hintere Differentialsperre (FDS I) Normal Hintere Differentialsperre Wenn die Motorkraft zu hinteren Rädern geliefert wird, können sich normalerweise die linken und rechten hinteren Räder mit unterschiedlicher Geschwindigkeit drehen Wählen Sie die hintere Differentialsperre vor, drehen sich die linken und rechten hinteren Räder immer mit gleicher Geschwindigkeit in die gleiche Richtung Verwenden Sie die hintere Differentialsperrefunktion, um die Zugkraft der hinteren Räder in schwierigen Situationen zu...
Seite 62: 2Wd Und Hintere Differentialsperre
Kraftverteilungsoptionen KINGCOBRA ixd Liefert die Motorkraft nur an die hinteren Räder Diese Position wird für das normale FAHREN auf trockenem oder hartem Untergrund verwendet 2WD DIFF. 2WD und hintere Differentialsperre Die Motorkraft wird an hinteren Räder geliefert Linke und rechte hintere Räder drehen sich in die gleiche...
Seite 63 KINGCOBRA ix KRAFTVERTEILUNGSOPTIONEN Liefert die Motorkraft nur an die hinteren Räder Diese Position wird für das normale FAHREN auf trockenem oder hartem Untergrund verwendet 2WD GESPERRT 4WD und hintere Differentialverrieglung (Nur anwendbar auf 4WD-Modellen) Liefert die Motorkraft an beide vorderen und hinteren Räder Die vorderen linken und rechten Räder können...
Seite 64 WARNUNG Stoppen Sie immer vollständig vor dem Aktivieren der Funktionen Das Bedienen der Funktionen während der Fahrt kann sehr gefährlich sein WARNUNG Das Fahrzeug mit hoher Geschwindigkeit im Differentialsperremodus zu fahren kann gefährlich sein Wenn der Beide-Differentialsperremodus aktiviert wird, ist es schwieriger, das Fahrzeug zu steuern Durch solche niedrigere Manövrierfähigkeit kann ein Unfall verursacht werden Fahren Sie immer langsam und sanft, wenn...
Seite 65: Bremshebel Vorderradbremse
d. SPANNER GASZUG Drehen Sie die Mutter, um die Spannung des Gaszuges zu justieren Das Detail der Einstellung wird im Kapitel WARTUNG angegeben e. BREMSHEBEL VORDERRADBREMSE Vorderradbremse aktivieren Ziehen Sie den Bremshebel zum Handgriff, um die vordere Bremse zu aktivieren f.
Seite 66: (7) 12Volt - Steckdose
Gesamtkapazität des Fahrzeugwechselstromerzeugers kann das Fahrzeug und die Batterie beschädigen Stellen Sie die Scheinwerfer ab, wenn Sie Zubehör verwenden Die Zubehörsteckdose darf nicht nass werden , wenn Sie das Fahrzeug waschen Schließen Sie die Steckdosenkappe sorgfältig Lassen Sie sich vom Ihrem CECTEK-Händler beraten, bevor Sie Zubehör verwenden...
Seite 67: Fussbremspedal
(8) FUSSBREMSPEDAL Fußbremspedal Drücken Sie das Fußbremspedal, um die vorderen und die hinteren Bremsen zu aktivieren Die Bremswirkung ist proportional mit der Kraft, die auf dem Pedal und dem Status der Geländeoberfläche angewendet wird (9) SEILZUGSTARTER - HANDSTART Seilstarter...
Seite 68: (10) Hintere Staubox
Rückstoß ein schwerer Unfall die Folge sein oder das Fahrzeug könnte beschädigt werden Folgen Sie immer dieser Anweisung zum Handstart Wenn der Handstart nicht oder nur sehr schwer möglich ist, setzen Sie sich mit Ihrem CECTEK-Fachhandelspartner in Verbindung Betätigen Sie NIE den Gashebel, wenn Sie den Handstarter benutzen (10) HINTERE STAUBOX Gummiverschluß...
Seite 69: Vordere Staubox
(11) VORDERE STAUBOX Vordere Staubox Verschlüsse Ablage für kleine oder leichten Artikel wie Handbuch oder Ähnliches Drücken Sie die Verschlüsse leicht unter der vorderen Box hinunter und heben Sie sie die Klappe an Das maximale Gesamtgewicht des Inhaltes sollte 2kg nicht übersteigen WARNUNG Das Transportieren vom Treibstoff in der Box kann gefährlich sein...
Seite 70: Kontrolle Vor Fahrtantritt
Leistungsfähigkeit der Bremse zu prüfen Überprüfen Sie (nur Gladiator) die Vorwahlfunktion von 2WD/4WD Überprüfen Sie Differentialsperrefunktion Beheben Sie jedes mögliche Problem während der Kontrolle Wenn Sie irgendein Problem finden, wenden Sie sich vor Antritt der Fahrt an Ihren CECTEK-Fachhandelspartner...
Seite 71: Bedienung Ihres Fahrzeuges
BEDIENUNG IHRES FAHRZEUGES WARNUNG Zeigt eine möglicherweise gefährliche Situation an, die zur ernsten Verletzung oder Tod führen könnte NICHT VERGESSEN: Halten Sie die Füße stets stabil auf den Fußrasten, um die Fußbremse stets problemfrei bedienen zu können Nachdem der Motor warm gelaufen ist ziehen Sie die hintere Bremse und stellen Sie den Fahrstufenschalter auf "N”...
Seite 72: Vor Der Fahrt
Suchen Sie sich einen geeigneten Ort aus, um die Techniken, die Sie fürs sichere Fahren benötigen, zu üben Überprüfen Sie, ob der Ort für den Betrieb Ihres Fahrzeugs zugelassen ist Halten Sie immer Sicherheitsabstand zu anderen Fahrzeugen, Personen, Hindernissen, wenn Sie fahren Überprüfen Sie, ob der Weg von Hindernissen und von anderen Fahrern frei ist Die Bereifung ESTOC ist nur für Straßengebrauch bestimmt Versuchen Sie nie, die ESTOC auf rauhen Oberflächen oder dem schwierigen Gelände zu fahren...
Seite 73 F ü h r e n S i e k e i n e U m b a u t e n d u r c h Verwenden Sie nur Original-Zubehör Wenn Sie Fragen haben, lassen Sie sich von Ihrem CECTEK-Fachhandelspartner beraten...
Seite 74: Die Richtige Kleidung
WARNUNG Überprüfung von Bauteilen während des Motorlaufs kann gefährlich sein Bei diesen Arbeiten können Kleidung oder Körperteile hängenbleiben und Verletzungen verursachen Stellen Sie die Maschine ab, wenn Sie Wartungsarbeiten durchführen DIE RICHTIGE KLEIDUNG WARNUNG Das Fahren ohne geeignete Schutzkleidung kann gefährlich sein Tragen Sie immer die passende Schutzkleidung und Ausrüstung, einschließlich einen anerkanntem Sturzhelm, einen Augenschutz, Stiefel, Handschuhe und Schutzkleidung Fahren Sie nur, wenn alle Passagiere entsprechende Kleidung tragen...
Seite 75 Ein Sturzhelm ist das wichtigste Stück der Ausrüstung, die Sie tragen sollten Ein Sturzhelm kann Ihnen helfen, eine ernste Kopfverletzung oder den Tod in einem Unfall zu verhindern Ihr Sturzhelm sollte richtig passen Voll-Schutz Sturzhelme schützen Ihr Gesicht sowie Ihren Kopf Sie sollten einen Augenschutz tragen, wenn Sie fahren Fremdkörper oder Insekten können während der Fahrt aufgeschleudert werden und in Ihr Auge geraten Tragen Sie korrekte Kleidung, wenn Sie fahren Die komplette Kleidung kann Sie vor jeder...
Seite 76: Anlassen Des Motors
Wenn der Motor nach einigen Versuchen nicht startet, überprüfen Sie zuerst das Treibstoffversorgung- und Zündsystem Wenn Sie den Motor immer noch nicht erfolgreich anlassen können, kontaktieren Sie Ihren CECTEK-Fachhandelspartner WARNUNG Das Laufen des Motors in Räumen oder ohne entsprechende Durchlüftung kann gefährlich sein...
Seite 77: Bremsen
BREMSEN Folgen Sie den folgenden Schritten, wenn Sie das Fahrzeug stoppen wollen. 1 Geben Sie zuerst den Gashebel frei 2 Wenden Sie die vorderen und hinteren Bremsen gleichmäßig gleichzeitig an WARNUNG Anwendung der Bremse während der Kurvenfahrt des Fahrzeugs kann gefährlich sein Anwendund der Bremse während der Kurvenfahrt des Fahrzeugs könnte das Fahrzeug ins Schleudern oder Rollen bringen Bevor Sie eine Kurve befahren, wenden Sie die Bremse an, um vor der Kurve...
Seite 78: Wenden
WENDEN WARNUNG Das Fahrzeug unsachgemäß zu wenden kann gefährlich sein Das Fahrzeug unsachgemäß zu wenden könnte einen Zusammenstoß oder Sturz verursachen Folgen Sie immer die unten beschriebenem korrekten Verfahren für das Wenden Üben Sie das Wenden mit langsamer Geschwindigkeit, bevor Sie versuchen, das Fahrzeug mit höheren Geschwindigkeiten zu wenden Wenden Sie das Fahrzeug nicht mit Geschwindigkeiten, die zu hoch für Ihre Techniken oder Erfahrung sind Wenden Sie das Fahrzeug nie mit übermäßigen Geschwindigkeiten...
Seite 79: Rutschen Oder Schleudern
Wenn die Differentialsperrefunktion aktiviert wird, hat dieses Fahrzeug eine starre Hinterachse Beide hinteren Räder drehen sich immer mit der gleichen Geschwindigkeit Für das Wenden des Fahrzeugs muß das äußere hintere Rad einen grösseren Abstand als das innere hintere Rad drehen Es sei denn, das innere hintere Rad darf schleudern oder etwas Zugkraft verlieren Wendetechnik muß...
Seite 80 Wenn die vorderen Räder rutschen.. Reduzieren Sie das Gas und lehnen Sie Ihr Körpergewicht über die vorderen Räder Das hilft ein wenig Wenn die die hinteren Räder rutschen.. Schieben Sie Ihr Körpergewicht ein wenig entgegen der Richtung, in die das Fahrzeug rutscht Das Anwenden der Bremsen oder Beschleunigung wird nicht empfohlen...
Seite 81: Betrieb Am Hang
WARNUNG Dieses Fahrzeug mit übermäßigen Geschwindigkeiten zu fahren kann gefährlich sein Das FAHREN mit übermäßigen Geschwindigkeiten erhöht die Wahrscheinlichkeiten des Verlustes der Fahrzeugkontrolle, der zu einem Unfall führen kann Fahren Sie immer mit einer Geschwindigkeit, die für das Gelände, die Sicht und die Betriebsbedingungen, Ihre Techniken und Erfahrung korrekt ist Verringern Sie immer Geschwindigkeit, bevor Sie eine Kurve befahren BETRIEB AM HANG...
Seite 82: Hang Hinauf Fahren
EINEN HANG HINAUF FAHREN WARNUNG Unsachgemäßes Befahren von Hängen kann gefährlich sein und kann den Verlust der Steuerung oder einen Sturz verursachen Folgen Sie immer den unten beschriebenen korrekten Verfahren für das Hinauffahren eines Hangs Überprüfen Sie immer das Gelände sorgfältig, bevor Sie einen Hang befahren Befahren Sie keinen Hang mit glatten oder losen Oberflächen Schieben Sie immer Ihr Gewicht hangaufwärts Geben Sie nie ruckartig Gas oder ändern Sie die Fahrstufe, wenn Sie einen Hang...
Seite 83 WARNUNG (NUR KINGCOBRA) Bremsen am Hang im Modus 4WD kann gefährlich sein Wenn das Fahrzeug im Modus 4WD ist, wenden Sie entweder nur die vordere oder hintere Bremse alleine an, um die Traktion auf einer Achse zu behalten Das Anwenden irgendeiner Bremse führt zu Bremskraft, die auf abschüssigen Rädern wirkt Wenn alle 4 Räder blockieren,...
Seite 84: Hang Abwärts Fahren
Wenn Sie nicht imstande sind, den Hang weiter hinauf zu fahren, suchen Sie eine geeignete Stelle, um sicher zu wenden Folgen Sie den folgenden Schritten 1 Wenden Sie am Hang, bevor Sie Ihre Vorwärtsgeschwindigkeit verlieren Lehnen Sie Ihr Körpergewicht aufwärts, während Sie seitlich drehen 2 Sobald Sie gewendet haben, fahren Sie den Hügel hinunter, wie im „HANG...
Seite 85: Überqueren Einer Steigung
WARNUNG (NUR KINGCOBRA) Bremsen am Hang im Modus 4WD kann gefährlich sein Wenn das Fahrzeug im Modus 4WD ist, wenden Sie entweder nur die vordere oder hintere Bremse alleine an, um die Traktion auf einer Achse zu behalten Das Anwenden irgendeiner Bremse führt zu Bremskraft, die auf abschüssigen Rädern wirkt Wenn alle 4 Räder blockieren,...
Seite 86: Fahren Über Hindernisse
Um eine Steigung zu überqueren, müssen Sie den folgenden Schritten folgen: 1 Lehnen Sie immer Ihren Körper aufwärts 2 Gleichen Sie das Fahrzeug aufwärts aus, indem Sie Ihren Lenker etwas aufwärts ausrichten FAHREN ÜBER HINDERNISSE WARNUNG D i e s e s F a h r z e u g u n s a c h g e m ä ß ü b e r Hindernisse zu fahren kann gefährlich sein D i e s e s F a h r z e u g u n s a c h g e m ä...
Seite 87: Wasser Durchfahren
Wenn Sie ein Hindernis überqueren müssen, folgen Sie diesem Verfahren. 1 Wenn das Hindernis vor Ihnen steht, nähern Sie sich mit Schrittgeschwindigkeit 2 Stützen Sie sich etwas auf den Fußrasten ab, so dass Ihr Körpergewicht etwas vom Sitz abgehoben wird 3 Fahren Sie mit nur leicht angewinkelten Armen und wenig Gas über das Hindernis 4 Lehnen Sie Ihr Körpergewicht vorwärts und geben Sie erst etwas mehr Gas, nachdem die vorderen Räder das Hindernis überwunden haben...
Seite 88 Übermäßige Bremsenabnutzung kann weniger Bremswirkung bedeuten Nachdem Sie dieses Fahrzeug unter diesen Bedingungen gefahren haben, konsultieren Sie es Ihren CECTEK-Händler, um die Bremsen kontrollieren und säubern zu lassen Bevor Sie das Wasser befahren, untersuchen Sie den geplanten Fahrweg Wenn Sie tiefes oder fließendes Wasser überqueren, lassen Sie dieses Fahrzeug mit einer langsamen, unveränderten Geschwindigkeit laufen Wenn Sie mit dem Bereich nicht vertraut...
Seite 89: Fahren Bei Kaltem Klima
Schnrittgeschwindigkeit für eine Teststrecke und stellen Sie die Bremseleistungsfähigkeit fest Wenn Sie irgendein Problem während der oben genannten Kontrolle finden, fahren Sie nicht und setzen Sie sich mit Ihrem CECTEK-Händler in Verbindung VORSICHT Das Verwenden der Motorkraft um gefrorene Teile freizugeben kann das Fahrzeug beschädigen...
Seite 90: Kleidung Für Das Fahren Bei Kaltem Klima
KLEIDUNG FÜR DAS FAHREN BEI KALTEM KLIMA WARNUNG Fahren im kalten Wetter ohne korrekte Kleidung kann gefährlich sein Anhaltendes Aussetzen in kalte Temperaturen kann Hypothermie verursachen Hypothermie ist die Unterkühlung des Körpers Diese Bedingung könnte zur ernsten Verletzung oder Tod führen Bekleiden Sie sich immer für die ungünstigsten Wetterbedingungen, die Sie antreffen könnten Der Luftzug, der durch den Fahrzeugbetrieb verursacht wird, kann die Temperatur der Luft...
Seite 91: Fahren Auf Schnee, Eis Oder Glatter Oberfläche
FAHREN AUF SCHNEE, EIS ODER GLATTER OBERFLÄCHE WARNUNG Fahren auf Schnee, Eis oder jeder glatten Oberfläche ohne Sorgfalt oder spezielle Ausrüstung kann gefährlich sein Sie wissen nicht, welche Hindernisse unter dem Schnee oder Eis sind Das kann einen Verlust der Steuerung verursachen Sie können die Kontrolle über das Fahrzeug vollkommen verlieren Das kann zu einem Unfall oder Sturz führen Fahren Sie immer langsam mit extremer Sorgfalt beim Fahren auf Schnee oder Eis Seien Sie immer vorsichtig bei der Geländeänderung Vermeiden Sie, dieses Fahrzeug...
Seite 92: Rückwärts Fahren
RÜCKWÄRTS FAHREN WARNUNG E x t r e m e Vo r s i c h t b e i m Rückwärtsfahren ist extrem wichtig D a s Ü b e r s e h e n v o n H i n d e r n i s s e n k ö...
Seite 93: Wartung & Pflege
WARTUNG & PFLEGE Die Wartung ist sehr wichtig für Ihr Fahrzeug Folgen Sie den Richtlinien des beiliegenden Service-Checkheftes Periodische Kontrolle, Einstellung und Schmierung halten dieses Fahrzeug verkehrssicher und leistungsfähig Die Intervalle zwischen periodischem Service in Kilometern und Monaten finden Sie im Inspektionsplan Das Checkheft enthält weiterhin alle wichtigen Hinweise zu Garantie- und Gewährleistung Achten Sie darauf, dass alle erforderlichen Inspektionen in die dafür vorgesehenen Felder eingetragen werden So erhalten Sie Ihre Garantieansprüche und sorgen durch die...
Seite 94 INSPEKTIONSPLAN Im Service-Checkheft finden Sie den Inspektionsplan Hier sind alle erforderlichen Intervalle zu Wartung und Pflege hinterlegt INSPEKTIONSPLAN Bezeichnung  Übergabe  500 km  4.000 km  8.000 km  12.000 km  16.000 km  20.000 km  24.000 km od.
Seite 95: Handbuch Und Werkzeugsatz
Bereichen Diese Bedingungen veranlassen schnellere Abnutzung des Fahrzeugs Wenn Sie dieses Fahrzeug unter og Bedingung fahren, warten Sie Ihr Fahrzeug häufiger als der Zeitplan im Diagramm Setzen Sie sich mit CECTEK-Händlern in Verbindung, wenn Sie irgendwelche Fragen betreffend Wartung haben WARNUNG Das Ersetzen echter CECTEK-Teile durch Teile geringer Qualität kann Ihr Fahrzeug...
Seite 96: Elektrik
ELEKTRIK Lüfter Relais, Benzinpumpe Relais (20A) Hauptrelais (30A) Starter Relais Frontscheinwerfer Relais Hi/Lo, andere Beleuchtung Relais (20A) Sicherungskasten Blinkergeber DCU/Differenzialsteuergerät *Enthält Rücklicht und Kennzeichenbeleuchtung...
Seite 97: Batterie
Die Batterie befindet sich unter dem Sitz Es ist eine wartungsfreie Batterie Wenn die Batterie entladen zu sein scheint, treten Sie mit CECTEK-Händlern in Verbindung Die Standardaufladerate ist 18A x 5 bis 10 Stunden und maximale Aufladenrate ist 18A x 1hEntfernen Sie nie die Dichtungkappen der Zellen Das beschädigt die Batterie Waschen...
Seite 98: Zündkerze
ZÜNDKERZE Das Fahrzeug wird mit einer CHAMPION PRG7C-Zündkerze geliefert WARNUNG Unsachmäßige Benutzung der Zündkerze kann gefährlich sein Eine unsachmäßige Zündkerze kann durch falsche Passung oder Überhitzung zu Schäden führen Ein Motorschaden durch unsachmäßige Zündkerzen werden nicht im Sinne der Gewährleistung gedeckt Ersetzen Sie die Zündkerze mit einem geeigneten Zündkerzenschlüssel SPEZIFIKATION ZÜNDKERZE: CHAMPION PRG7C...
Seite 99: Gashebelspiel
1 Elektrodenabstand ELEKTRODENABSTAND 07 mm Benutzen Sie eine Lehre, um den Abstand zu überprüfen und den Abstand auf 07 Millimeter zu justieren GASHEBELSPIEL Stellmutter Spiel Gashebel (3~5mm) Stellen Sie die Motorleerlaufdrehzahl ein, bevor Sie das Gashebelspiel justieren 1 Lockern Sie die Kontermutter 2 Drehen Sie die Einstellschraube, bis das Gashebelspiel 30~50 Millimeter ist 3 Ziehen Sie die Kontermutter fest 4 Prüfen Sie Ihre Einstellung nach...
Seite 100: Kraftstoffleitung
WARNUNG Dieses Fahrzeug mit unsachmäßigem Gashebelspiel zu fahren kann gefährlich sein Unsachmäßiges Gashebelspiel könnte veranlassen, dass die Motordrehzahl während der Bedienung des Lenkers plötzlich steigt, und das führt zum Verlust der Steuerung Justieren Sie vorm Fahren das Gashebelspiel Die Motorleerlaufdrehzahl sollte nicht wegen der Lenkbewegung erhöht werden KRAFTSTOFFLEITUNG 1.
Seite 101: Motoröl
MOTORÖL UND FILTERWECHSEL Das Motoröl und der Filter müssen gemäß dem Wartungsplan gewechselt werden Das Motoröl muß vor Abfluß aus dem Motor warmgelaufen werden Folgen Sie dem folgenden Verfahren, um das Öl und den Ölfilter zu wechseln: 1 Parken Sie das Fahrzeug auf ebenem Boden 2 Entfernen Sie den Ölmeßstab Ölablaßschraube 3 Entfernen Sie die Ablaßschraube...
Seite 102: Luftfilter
Ölfilteröffnung Schriftseite nach unten 5 Ersetzen Sie den Öfilter und den O-Ring auf der Kappe Die Öffnungsseite des Ölfilters muß zum Motor hin zeigen 6 Schmieren Sie Motoröl um den O-Ring der Kappe 7 Schrauben Sie die Kappe mit der Hand ein, bis der O-Ring mit der Befestigungsfläche in Verbindung tritt (Sie spüren den kleinem Widerstand) 8 Ziehen Sie die Ölfilterkappe fest 9 Installieren Sie die Ablaßschraube wieder und ziehen Sie sie fest...
Seite 103 WARNUNG Den Motor ohne den Luftfilter zu betreiben kann gefährlich sein Schwerer Triebwerkschaden kann auch auftreten, wenn Schmutz in den Motor kommt, da der Motor ohne den Luftfiltereinsatz gelaufen ist Lassen Sie nie den Motor ohne den Luftfiltereinsatz laufen VORSICHT Kontrollieren Sie den Luftfiltereinsatz nach der Fahrt unter den staubigen, nassen oder schlammigen Bedingungen Der Luftfiltereinsatz könnte unter diesen Bedingungen verstopft werden und verursacht die...
Seite 104 1 Luftkastenabdeckungsklemmplatten 3 Entfernen Sie die Befestigungsklammern und benutzen Sie Luftdruck, um den Staub aus dem Luftfiltereinsatz zu blasen ANMERKUNG: Wenden Sie immer Luftdruck auf der Netzseite des Luftfiltereinsatzes an 4 Installieren Sie den neuen oder gesäuberten Luftfiltereinsatz in entgegengesetzter Reihenfolge wieder Stellen Sie fest, dass das Element in Position ist und richtig versiegelt wird VORSICHT...
Seite 105: Luftfilterabflussschläuche
LUFTFILTERABFLUSSSCHLÄUCHE Abflussschläuche Kontrollieren Sie regelmäßig die Abflußschläuche, ob sich Benzin oder Öl angesammelt haben Wenn die Schläuche Benzin oder Öl beinhalten, entfernen Sie den Clip und entfernen Sie die Kappen, lassen Sie das Benzin oder das Öl in einen passenden Behälter ab und setzen Sie die Kappen wieder auf WARNUNG Unsachgemäßes Entsorgen von Öl oder Benzin kann gefährlich sein Öl und Benzin sind...
Seite 106 Kühlmittelvorratsbehälter Maximaler Stand Minimaler Stand (fügen Sie hinzu) 1 Überprüfen Sie den Motorkühlmittelstand Die Motorkühlmittelflüssigkeit sollte zwischen „MINIMALEN“ und „MAXIMALEN“ Standlinien auf dem Motorkühlmittelvorratsbehälter sein Kühlsystem muß mit Wasser und Frostschutzmittel (50% Wasser, 50% Frostschutzmittel) gefüllt werden 2 Entfernen Sie den Kühlerverschluss und lassen Sie Luft aus dem System entweichen 3 Schrauben die den Verschluss wieder auf WARNUNG Motorkühlmittel ist schädlich oder tödlich, wenn es geschluckt wird oder inhaliert wird...
Seite 107: Getriebeöl
GETRIEBEÖLWECHSEL Kontrollieren Sie und wechseln Sie das Getriebeöl nach Vorschrift Folgen Sie dem Verfahren, um das vordere und hintere Differentialgetriebeöl zu wechseln 1 Parken Sie das Fahrzeug auf einem ebenen Boden Ablaßschraube 2 Entfernen Sie die Ablaßschraube, um das Öl in einen passenden Behälter abzulassen 3 Installieren Sie die Ablaßschraube wieder und ziehen Sie sie fest, nachdem das Öl abgelassen worden ist Einfüllöffnungsstöpsel...
Seite 108: Bereifung
Ölwechsel Waschen Sie Kleidung oder Lappen, die Ölkontakt hatten Halten Sie Kinder oder Haustieren fern vom Öl Verwerten Sie das gebrauchte Öl wieder oder entsorgen Sie es richtig BEREIFUNG OFFROAD (KINGCOBRA) WARNUNG Das Fahren mit unsachmäßigen Gummireifen oder Gummireifendruck kann gefährlich sein Das Fahren mit unsachmäßigen Gummireifen oder Gummireifendruck konnte zum...
Seite 109 Tire Thread Condition REIFENPROFIL KINGCOBRA 4.0mm 1 Minimale Profiltiefe: 40mm 1. Minimum thread height: 4.0mm (0.16in) Warning WARNUNG Using the worn tires can be hazardous. Abgenutzten Reifen zu verwenden kann gefährlich sein That could decrease the traction of the vehicle and increase the risk of having an accident.
Seite 110 Benutzen Sie ein Meßgerät, um den Luftdruck in jedem Reifen vor jeder Fahrt zu überprüfen Der Luftdruck beeinflußt die Traktion, das Lenkverhalten, die Zugkraft, Reifenlebensdauer und den Fahrkomfort Der Reifendruck sollte gemessen oder justiert werden, wenn der Gummireifen kalt ist Routinekontrollen helfen Ihnen, Probleme frühzeitig zu erkennen REIFENDRUCK FÜR KINGCOBRA BELASTUNG VORN HINTEN...
Seite 111: Austausch Der Bereifung
Gummireifens Verwenden Sie die korrekten Werkzeuge, wenn Sie Reifen reparieren oder ersetzen, um den Reifenflansch oder die Radkanten nicht zu beschädigen Lassen Sie diese Arbeit durch Ihren CECTEK-Händler oder qualifizierte Reifenreparaturstation erledigen WARNUNG Falsche Installation der Reifen kann gefährlich sein Falsch angebrachte Reifen könnten ungewöhnliche Fahrverhalten verursachen...
Seite 112: Bremsbeläge
Das Fahren mit ungleich abgenutzten Bremsbelägen erhöht die Gefahr eines Unfalles Ersetzen Sie immer beide Beläge zusammen Ersetzen Sie nur eine Bremse, kann das Fahrzeug eine ungleichmäßige Bremsfähigkeit haben Wenn Sie Bremsbeläge ersetzen müssen, lassen Sie diese Arbeit von Ihrem „CECTEK“- Händler erledigen WARNUNG Das Fahren dieses Fahrzeugs nach dem Ersatz der Bremsbeläge kann gefährlich sein...
Seite 113: Bremsflüssigkeit
Bremsen werden unwirksam Bevor Sie fahren, kontrollieren Sie die Bremsflüssigkeit, dass sie über der minimalen Standmarkierung ist Bei Verlust von Bremsflüssigkeit wenden Sie sich umgehend an Ihren CECTEK-Fachhandelspartner WARNUNG Bremsflüssigkeit ist schädlich und tödlich, wenn sie geschluckt wird Vermeiden Sie...
Seite 114: Sicherungen
WARNUNG Bremsflüssigkeit unsachgemäß zu verwenden kann gefährlich sein Andere Sorten als DOT3, Nachfüllung mit Mischung oder gebrauchten Flüssigkeiten, die das Bremssystem beschädigen können, führt zu einem Unfall WARNUNG Zu geringer Inhalt im Bremsflüssigkeitvorratsbehälter kann gefährlich sein Ein niedriger Bremsflüssigkeitsstand kann abgenutzten Bremsbelag oder Lecke Bremssystem anzeigen Wenn der Bremsflüssigkeitsstand niedrig ist, kontrollieren Sie die Bremsbeläge und das Bremssystem Geben Sie acht, daß...
Seite 115: Austausch Von Glühlampen / Leuchtmitteln
Sicherung wird auf der Abdeckung des Kastens angegeben Sie müssen die Sicherung gemäß der Spezifikation installieren, die auf der Kastenabdeckung gekennzeichnet ist Wenn Sie die Spezifikation der Sicherung nicht genau erkennen konnten, treten Sie mit CECTEK-Händlern in Verbindung Wenn die Sicherung durchgebrannt ist, stellen Sie den Hauptschalter ab und bringen Sie eine neue Sicherung an, die der Spezifikation der defekten entspricht Schalten Sie den Schalter zur Überprüfung ein Wenn die Sicherung sofort wieder durchbrennt, treten Sie mit einem...
Seite 116: Bremse/Rücklicht
BREMSE/RÜCKLICHT Brems- Rücklichtmodul Ersetzen Sie die Glühbirne Brems-Rücklicht wie folgt: 1 Drehen Sie die Fassung gegen den Uhrzeigersinn 2 Ziehen Sie die Fassung aus dem Beleuchtungsmodul heraus 3 Ersetzen Sie die Glühbirne 4 Setzen Sie die Fassung wieder ein und drehen Sie sie im Uhrzeigersinn fest...
Seite 117: Anhänger Ziehen
1 Das Schleppen eines Anhängers während der Einlaufphase kann Ihr Fahrzeug beschädigen Schleppen Sie nie einen Anhänger während der ersten 10 Stunden, wenn Sie dieses Fahrzeug fahren 2 Benutzen Sie nur original CECTEK-Zubehör 3 Beachten Sie, dass Zugeinrichtungen ggf behördlich eingetragen werden müssen, bevor Sie sie im öffentlichen Straßenverkehr einsetzen 4 Anhängerbetrieb läßt den Motor, das Getriebe und die Bremsen unter mehr Last arbeiten...
Seite 118 WARNUNG Ihren Anhänger zu überbelasten kann gefährlich sein Der überbelastete Anhänger kann einen Verlust der Fahrzeugsteuerung verursachen Überbelasten Sie nie den Anhänger WARNUNG Unsachmäßige Verteilung der Ladung oder der beweglichen Ladung im Anhänger kann gefährlich sein Unsachmäßige Verteilung der Ladung oder der beweglichen Ladung im Anhänger kann Verlust der Fahrzeugsteuerung verursachen Stellen Sie immer fest, dass das ZUNGENGEWICHT 10% des ANHÄNGERBRUTTOGEWICHTS ist...
Seite 119: Fehlersuche
Siehe „Motor dreht, aber kann nicht starten“- Abschnitt beschädigte Zündkerze 2 Treibstoffstand zu niedrig Siehe „Motor dreht, aber kann nicht starten“- Abschnitt Treten Sie mit Ihrem CECTEK Händler für die Überprüfung 3 Motor überhitzt des Kühlmittelsystems oder der möglichen Gründe in Verbindung Überprüfen Sie den Lufteintritt...
Seite 120 MÖGLICHER GRUND FEHLERSUCHE 1 Abgasanlage defekt Treten Sie mit Ihrem CECTEK Händler in Verbindung 2 Motor läuft zu heiß Siehe „Motor benötigt Beschleunigung oder Energie“- Abschnitt 3 Z ü n d u n g o d e r E M S Treten Sie mit Ihrem CECTEK Händler in Verbindung...
Seite 121: Vorbereitung Für Das Fahren Im Winter
VORBEREITUNG FÜR DAS FAHREN IM WINTER Schmutz und Staub beeinflussen die Schmierfähigkeit des Öls, besonders wenn das Wetter kalt ist Wechseln Sie auf das richtige Öl für kaltes Wetter, bevor Sie Ihr Fahrzeug im kalten Wetter fahren Beziehen Sie sich auf den Abschnitt BETRIEBSSTOFFE, um das richtige Öl für unterschiedliches Wetter vorzuwählen TRANSPORTIEREN Das Fahrzeug beim Transport schlecht zu sichern kann gefährlich sein Das konnte zu einem...
Seite 122: Vorbereitung Der Reinigung
VORBEREITUNG DER REINIGUNG 1 Blockieren Sie das Ende des Lufteinlasses, um Wassereintritt zu verhindern Eine Plastiktasche oder Tuchlappen können benutzt werden, damit Wasser nicht in den Motor kommt 2 Stellen Sie sicher, daß die Zündkerze und alle Verschlußdeckel richtig angebracht werden VORSICHT Das Fahrzeug NIEMALS mit einem Hochdruckreiniger reinigen Übermäßiger Wasserdruck kann die Teile des Fahrzeugrs beschädigen und zur Korrosion...
Seite 123: Kontrolle Nach Der Reinigung
KONTROLLE NACH DER REINIGUNG Entfernen Sie die Lappen oder Abdeckung aus dem Lufteinlaß Kontrollieren Sie alle Stellen, wo sich das Wasser ansammeln kann Folgen Sie dem ALLGEMEINE SCHMIERUNG Abschnitt WARNUNG Betrieb mit nassen Bremsen kann gefährlich sein Nasse Bremsen können die Stoppfähigkeit verringern und die Wahrscheinlichkeit eines Unfalles erhöhen Prüfen Sie die Bremsen nach dem Waschen des Fahrzeugs mit langsamer Geschwindigkeit Wenden Sie die Bremsen mehrmals an, um die Beläge durch die...
Seite 124: Inbetriebnahme Nach Dem Einlagern
MOTOR Entfernen Sie die Zündkerze und gießen Sie ungefähr einen Eßlöffel Motoröl in die Zündkerzenöffnung und installieren Sie die Zündkerze wieder Erden Sie die Zündkerzenleitung und drehen Sie den Motor mehrmals, um die Zylinderwand mit Öl zu beschichten BATTERIE Entfernen Sie die Batterie aus dem Fahrzeug Bewahren Sie sie an einem trockenen Platz auf und laden Sie sie einmal im Monat neu Die gute Temperatur fürs Aufbewahren ist mehr als 0 ℃...
Seite 125: Garantie
GARANTIE / GEWÄHRLEISTUNG SERVICE-CHECKHEFT Zusammen mit diesem Handbuch wird stets das Service-Checkheft geliefert, das alle wichtigen Informationen zu Serviceintervallen und Garantie sowie Gewährleistung enthält Ansprüche bezüglich Garantie oder Gewährleistung können nur bei Vorlage des vollständig ausgefüllten Service-Checkheftes geltend gemacht werden Alle Inspektionen und Servicedienstleistungen werden im Checkheft vermerkt und stellen einen wichtigen Teil der Fahrzeugpapiere dar...
Seite 128 IMPORTEUR DEUTSCHLAND, ÖSTERREICH, SCHWEIZ Herkules Motor GmbH & Co. KG - Dörnbergstraße 27-29 - 34233 Fuldatal / Germany www.herkules-motor.de - www.cectek.de...

Diese Anleitung auch für:

Estoc
