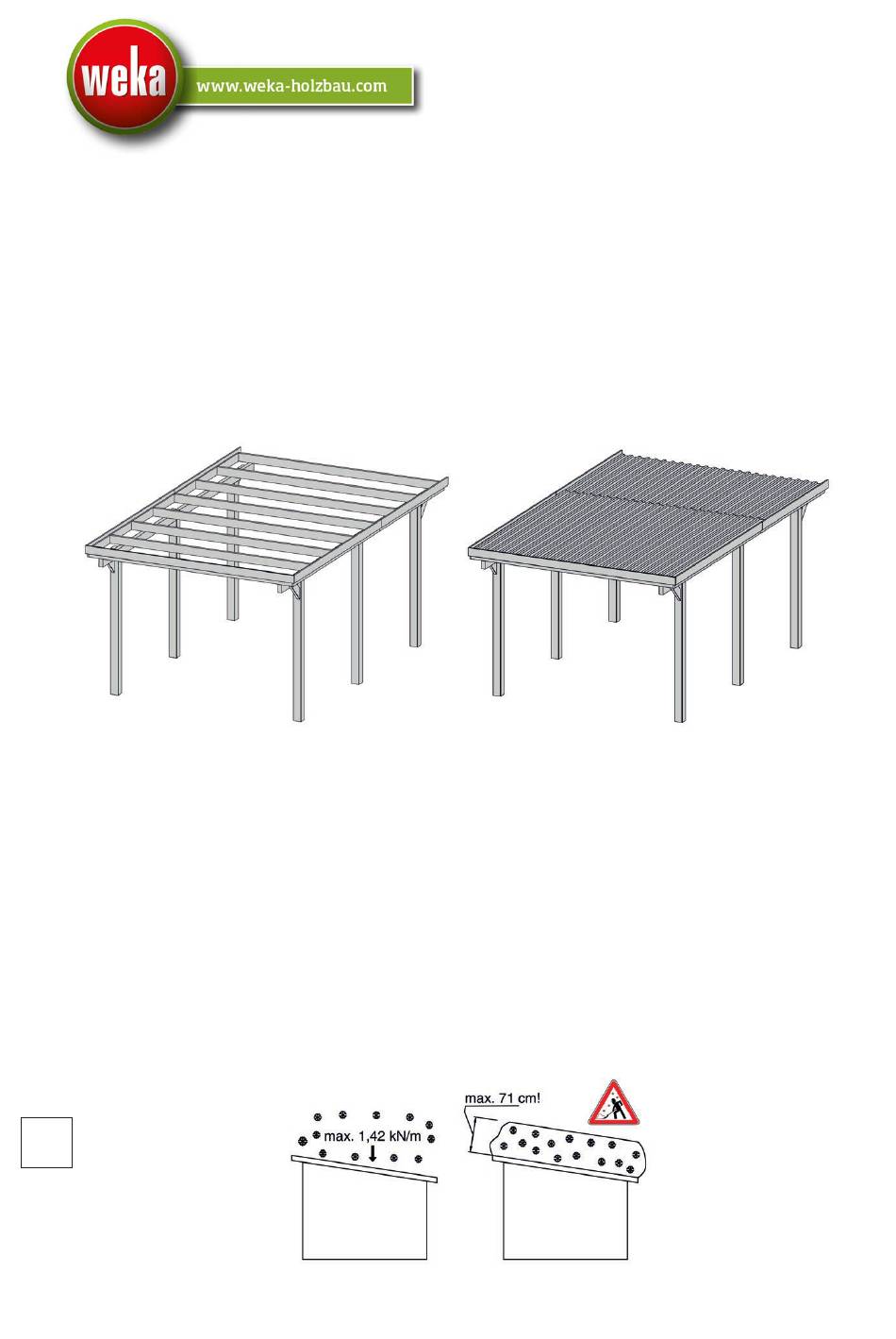

- Seite 1 Carport Art.-Nr.: 617.3250.00.10/11 Art.-Nr.: 617.3250.00.00/01 Art.-Nr.: 617.3250.00.30/31 Montage-, Bedienungs- und Wartungsanleitung T2-20.41 Stand: 2545...
- Seite 2 örtlichen Baufachmann. Es besteht sonst eventuell Einsturzgefahr! Platzbedarf Der Platzbedarf richtet sich nach der Größe Ihres weka - Produktes. Da das Produkt ständig umlaufend von außen umgangen, kontrolliert und belüftet werden sollte, muss ein Freiraum von ca. 1,0 - 1,5m allseitig vorhanden sein.
- Seite 3 Holzschutzmaßnahmen sind vom Kunden in eigener Verantwortlichkeit durchzuführen. Ohne vorschriftsmäßigen Holzschutz kann keine Gewährleistung übernommen werden. Bitte beachten Sie auch die diesbezüglichen Bestimmungen in unseren Garantieerklärungen. Wenn Sie die Montage durch ein weka-Montageteam vereinbaren, müssen die erforderlichen Anstricharbeiten vor Beginn der Montage beendet sein. Kesseldruckimprägnierte Produkte Bei kesseldruckimprägnierten Produkten werden Holzschutzsalze unter hohem Druck in das Holz gepresst,...
- Seite 4 Das müssen Sie während des Aufbaus beachten! Für die Montage des weka - Produktes sind mindestens 2 Personen erforderlich. Alle Schraubverbindungen sind vorzubohren, um Beschädigungen an den Holzteilen zu vermeiden! Folgendes Zeichen macht Sie während der Anleitung nochmals darauf aufmerksam: Dachplatten Art.-Nr.: 617.3250.00.10/11...
- Seite 5 Wir gewähren Ihnen zu nachfolgenden Konditionen – jedoch nur auf die Holzteile unserer Produkte (we- ka-Produkt genannt), nicht auf damit verbundene Bauteile oder Bestandteile des weka-Produkts aus anderem Material als Holz – ab Lieferdatum 5 Jahre Garantie auf Funktion. Innerhalb der Garantiezeit werden fehler- hafte Teile oder fehlende Teile der Ware oder die Ware selbst nach unserer Wahl ersetzt.
- Seite 6 Montagebedingungen für weka - Montageteam Wenn Sie Montagehilfe in Anspruch nehmen und dazu ein weka - Montageteam rufen, wird die weka Holzbau GmbH für Sie wie folgt tätig: Montage bedeutet das anleitungsgemäße Zusammenfügen (Aufbau) der gelieferten Einzelteile der Ware ohne Anstrich, Lieferung und Montage von Zubehör und Zubehörteilen.
- Seite 7 Fundamentplan Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 8 Anzahl ( Stück) Abmessung Bild ( mm ) G617.01.0001 120/120/2150 G617.01.0002 60/120/2550 G617.01.0003 40/120/3140 G651.02.0002 40/120/500 G617.01.0004 20/120/3220 G607.01.0002 20/120/2880 G607.01.0032 20/120/2200 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 9 Anzahl ( Stück) Abmessung Bild ( mm ) 1090/3100 1090/2400 1110/3100 1110/2400 K094.1506.0000 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 10 Anzahl ( Stück) M617.004 Abmessung ( mm ) Bild K001.1050.0004 5,0 x 100 K001.7045.0004 4,5 x 70 K001.6040.0004 4,0 x 60 K031.5050.0001 50/50/40 K002.3550.0004 5,0 x 35 K005.1410.0001 M10 x 140 K020.1050.0011 30 x 10,5 K100.1010.0006 2/50/50 K004.9522.0006 2,2 x 9,5 Technische Änderungen vorbehalten! ©...
- Seite 11 M600.042 Abmessung ( mm ) 617.3250.00.00/01 Bild K012.4545.0005 4,5 x 45 K014.2040.0100 18 x 20 x 40 M600.044 Abmessung ( mm ) 617.3250.00.30/31 Bild K145.3548.0001 4,8 x 35 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 12 M10 x 140 30 x 10,5 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 13 5,0 x 100 4,5 x 70 4x M2 4x M2 2x M1 2x M1 50/50/40 5,0 x 35 +8x M5 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 14 4,0 x 60 +8x M3 +8x M3 +10x M3 +10x M3 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 15 Art.-Nr.: 617.3250.00.00/01 vorwiegende Windrichtung Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 16 4,5 x 45 18 x 20 x 40 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 17 4,8 x 35 Art.-Nr.: 617.3250.00.30/31 vorwiegende Windrichtung Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 18 4,0 x 60 2/50/50 2,2 x 9,5 +10x +10x +10x 2x M3 Technische Änderungen vorbehalten! © Copyright HRB 3662...
- Seite 19 Technische Änderungen vorbehalten! © Copyright HRB 3662...
