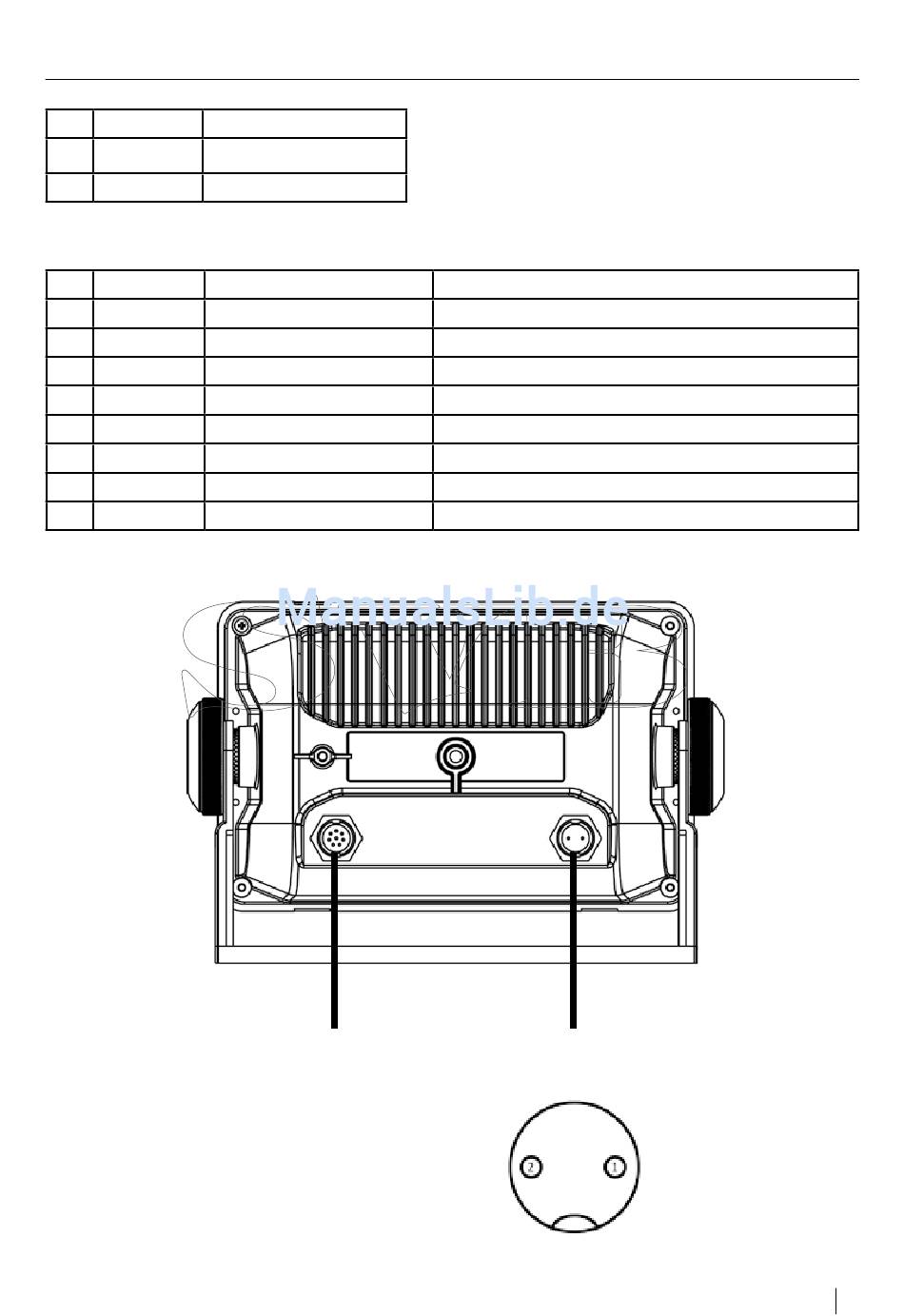

Anschlussbelegung Stromkabel; Anschlussbelegung Datenkabel (Optional) - Seatec NAV6 i Bedienungsanleitung

2.3.1 Anschlussbelegung Stromkabel

Pin Kabelfarbe Beschreibung
1 schwarz Batterie (minus)
2 weiß Batterie (plus) 11-35V

2.3.2 Anschlussbelegung Datenkabel (optional)

Pin Kabelfarbe Beschreibung
1 braun NMEA 0183 Eingang (+) AIS
2 rot NMEA 0183 Eingang (-) AIS
3 orange RS-422 Ausgang (+)
4 gelb RS-422 Ausgang (-)
5 grün RS-232 Ausgang
6 temp Nicht belegt
7 lila + 5V
8 weiß Masse GND
(1)
Anschluss Datenkabel
Anschluss-Beispiel
Verbindung mit einem AIS NMEA 0183 Ausgang (+)
Verbindung mit einem AIS NMEA 0183 Ausgang (-)
NMEA Eingang 4800 Baud (+) (z.B. vom Funkgerät)
NMEA Eingang 4800 Baud (-) (z.B. vom Funkgerät)
(2)
Anschluss Stromkabel
