STEINEL PROFESSIONAL XLED PRO ONE S Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
I
I

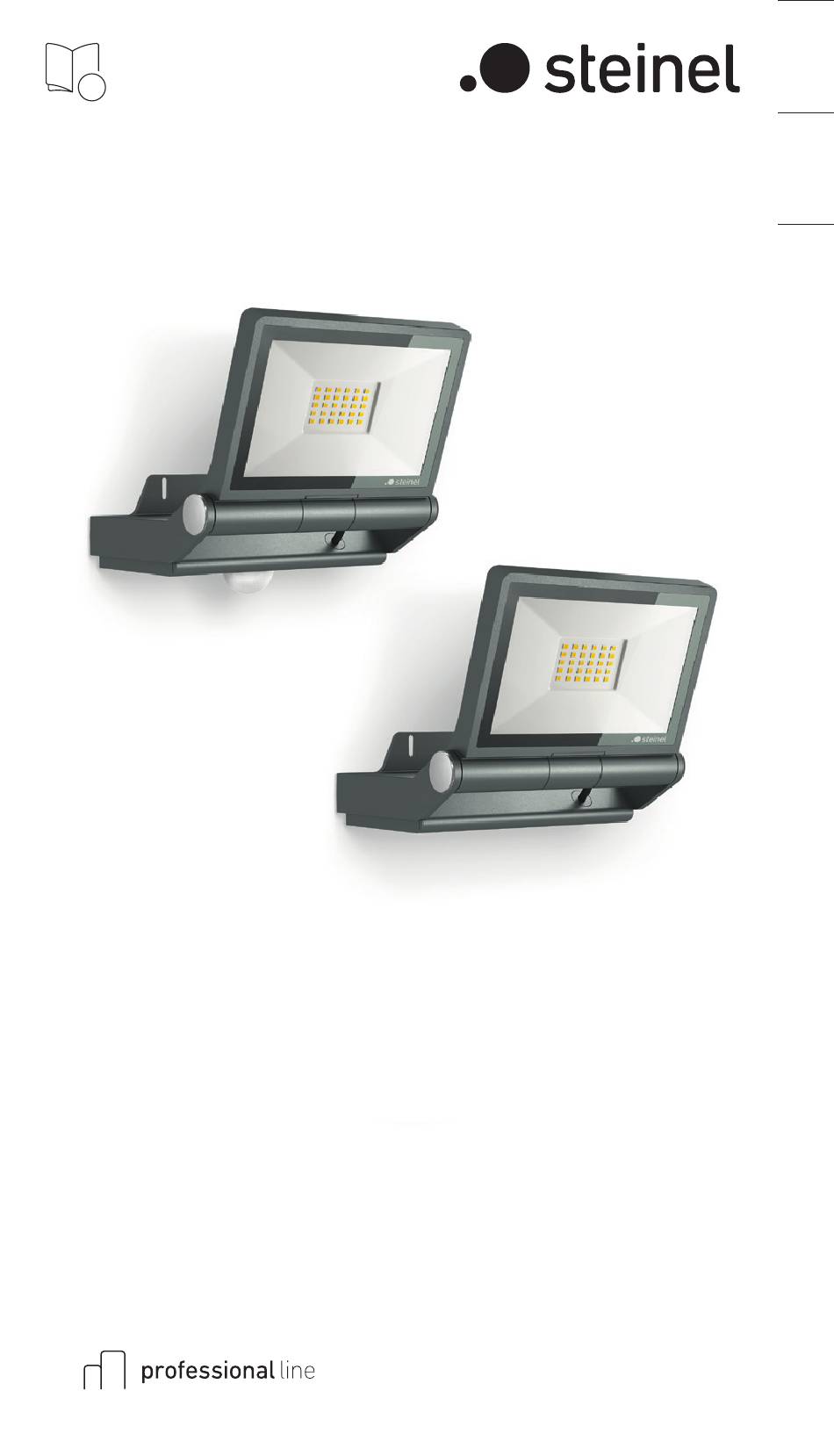

STL-11104-20_BDAL_L 585 S_148x210mm 2.indd 1
STL-11104-20_BDAL_L 585 S_148x210mm 2.indd 1
XLED PRO ONE S
XLED PRO ONE Plus S
XLED PRO ONE Max S
XLED PRO ONE
XLED PRO ONE Plus
XLED PRO ONE Max
XLED PRO ONE S
XLED PRO ONE Plus S
XLED PRO ONE Max S
XLED PRO ONE
XLED PRO ONE Plus
XLED PRO ONE Max
https://manual-hub.com/
DE
DE
GB
FR
GB
NL
IT
ES
DE
PT
GB
SE
FR
DK
NL
FI
IT
NO
ES
GR
PT
TR
SE
HU
DK
CZ
FI
SK
NO
PL
GR
RO
TR
SI
HU
HR
CZ
EE
SK
LT
PL
LV
RO
BG
SI
CN
HR
RU
EE
LT
15.04.20 07:37
LV
BG
CN
RU
15.04.20 07:37
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für STEINEL PROFESSIONAL XLED PRO ONE S
Inhaltszusammenfassung für STEINEL PROFESSIONAL XLED PRO ONE S
- Seite 1 XLED PRO ONE S XLED PRO ONE Plus S XLED PRO ONE Max S XLED PRO ONE XLED PRO ONE Plus XLED PRO ONE Max XLED PRO ONE S XLED PRO ONE Plus S STL-11104-20_BDAL_L 585 S_148x210mm 2.indd 1 15.04.20 07:37...
-
Seite 2: Inhaltsverzeichnis
Inhalt Zu diesem Dokument Allgemeine Sicherheitshinweise Gerätebeschreibung Elektrischer Anschluss Montage Funktion Zubehör Fernbedienung Reinigung und Pflege Entsorgung Herstellergarantie Technische Daten Störungsbehebung https://manual-hub.com/... -
Seite 3: Zu Diesem Dokument
1. Zu diesem Dokument – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Warnung vor Gefahren! Warnung vor Gefahren durch Strom! Warnung vor Gefahren durch Wasser! 2. Allgemeine Sicherheitshinweise Gefahr durch Nichtbeachtung der Gebrauchsanleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. -
Seite 4: Gerätebeschreibung
3. Gerätebeschreibung Bestimmungsgemäßer Gebrauch XLED PRO ONE S/Plus S/Max S – LED-Strahler mit Infrarot-Bewegungssensor. – Wandmontage im Innen- und Außenbereich. – Nicht geeignet für den Anschluss an einen Dimmer. Funktionsprinzip – Der Infrarot-Sensor erfasst die Wärme strahlung von sich bewegenden Körpern (z. B. Menschen, Tieren). Die Wärmestrahlung wird elektronisch umgesetzt und schal-... - Seite 5 Lieferumfang – XLED PRO ONE S – XLED PRO ONE Plus S – XLED PRO ONE Max S 1× 1× 1× 1× 2× 2× 2× 2× 1× 1× – 1 LED-Strahler mit Infrarot-Bewegungssensor – 1 Imbusschlüssel – 1 Abdeckschale – 2 Schrauben –...
- Seite 6 Lieferumfang – XLED PRO ONE – XLED PRO ONE Plus – XLED PRO ONE Max 1× 1× 2× 1× 1× 2× 2× 2× – 1 LED-Strahler – 1 Imbusschlüssel – 2 Madenschrauben – 2 Schrauben – 2 Dübel – 2 Unterlegscheiben –...
- Seite 7 Produktmaße XLED PRO ONE S – XLED PRO ONE S (a) – XLED PRO ONE Plus S (b) – XLED PRO ONE Max S (c) 182 mm (a) 202 mm (b),(c) 229 mm (a) 259 mm (b),(c) – 7 – Inhalt https://manual-hub.com/...
- Seite 8 Produktmaße XLED PRO ONE – XLED PRO ONE (a) – XLED PRO ONE Plus (b) – XLED PRO ONE Max (c) 182 mm (a) 202 mm (b),(c) 229 mm (a) 259 mm (b),(c) – 8 – Inhalt https://manual-hub.com/...
- Seite 9 Geräteübersicht XLED PRO ONE S/Plus S/Max S LED-Strahlerkopf Montagebügel Einstellregler Anschlussklemme Klemmenabdeckung Sensoreinheit Abdeckung – 9 – Inhalt https://manual-hub.com/...
- Seite 10 Zeiteinstellung Dämmerungseinstellung Grundlicht Fernbedienung RC 12 – 10 – Inhalt https://manual-hub.com/...
- Seite 11 Geräteübersicht XLED PRO ONE/Plus/Max LED-Strahlerkopf Montagebügel Anschlussklemme Klemmenabdeckung Abdeckung – 11 – Inhalt https://manual-hub.com/...
-
Seite 12: Elektrischer Anschluss
4. Elektrischer Anschluss Schaltpläne XLED PRO ONE S/Plus S/Max S – 12 – Inhalt https://manual-hub.com/... - Seite 13 Schaltpläne XLED PRO ONE/Plus/Max Die Netzzuleitung besteht aus einem 3-adrigen Kabel: Phase (meistens schwarz, braun oder grau) Neutralleiter (meistens blau) Schutzleiter (grün/gelb) Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist. –...
-
Seite 14: Montage
Die Lichtquelle dieses LED-Strahlers ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z.B. am Ende ihrer Lebensdauer), ist der komplette LED-Strahler zu ersetzen. 5. Montage Gefahr durch elektrischen Strom! Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. •... - Seite 15 – Nicht in explosionsgefährdeten Bereichen. – Nicht auf leicht entflammbaren Oberflächen. – Kein Einblick in die Lichtquelle aus kurzer Distanz (< 30 cm). – Mindestens 50 cm von anderen LED-Strahlern entfernt. Reichweite XLED PRO ONE S/Plus S/Max S ≤ 10 m – 15 – Inhalt https://manual-hub.com/...
- Seite 16 Bewegungserfassung seitlich zur Gehrichtung XLED PRO ONE S/Plus S/Max S Bewegungserfassung in Gehrichtung XLED PRO ONE S/Plus S/Max S – 16 – Inhalt https://manual-hub.com/...
- Seite 17 Ausrichtung des Geräts • Gerät korrekt ausrichten. – 17 – Inhalt https://manual-hub.com/...
- Seite 18 Montageschritte • Prüfen, dass die Spannungs zufuhr abgeschaltet ist. • Bohrlöcher anzeichnen. Ø 6 mm • Löcher bohren (ø 6 mm) und Dübel einsetzen. – 18 – Inhalt https://manual-hub.com/...
- Seite 19 • Abdeckung abschrauben. • Abdeckung öffnen. – 19 – Inhalt https://manual-hub.com/...
- Seite 20 • Kabel durch die Öffnung ziehen. 5.10 • Bügel anschrauben. – 20 – Inhalt https://manual-hub.com/...
- Seite 21 5.11 • Klemmenabdeckung abschrauben. • Netzzuleitung laut Schaltplan anschließen. ➔ 4. Elektrischer Anschluss – 21 – Inhalt https://manual-hub.com/...
- Seite 22 5.12 • Klemmenabdeckung anschrauben. 5.13 • Abdeckung schließen. • Sicherungsschrauben einschrauben. – 22 – Inhalt https://manual-hub.com/...
- Seite 23 5.14 • Strahlerkopf ausrichten und mit Madenschrauben fixieren. 5.15 • Stromversorgung einschalten. • Funktionen einstellen. ➔ 6. Funktion – 23 – Inhalt https://manual-hub.com/...
-
Seite 24: Funktion
6. Funktion XLED PRO ONE S/Plus S/Max S • Abdeckung aufschrauben. • Einstellungen vornehmen. – 24 – Inhalt https://manual-hub.com/... - Seite 25 Werkseinstellungen – Zeiteinstellung: 8 Sekunden – Dämmerungseinstellung: Tageslichtbetrieb 1.000 Lux – Grundlicht: AUS Zeiteinstellung (H) Die Ausschaltverzögerung kann stufenlos von ca. 8 Sekunden bis max. 35 Minuten eingestellt werden. Jede erfasste Bewegung schaltet das Licht erneut ein. Hinweis: Nach jedem Ab schalten des LED-Strahlers ist für eine Dauer von ca.
- Seite 26 Grundlicht (J) Die Grundhelligkeit mittels Grundlicht-LEDs sorgt für ein geringes Beleuchtungsniveau. Das Hauptlicht wird nur bei entsprechender Bewegung im Erfassungsbereich für die gewählte Zeit eingeschaltet. Da- nach schaltet das Licht auf die gewählte Grundhelligkeit. – OFF = Kein Grundlicht – 10 min = Grundlicht für 10 Minuten nach Ablauf der gewählten Nachlaufzeit.
- Seite 27 Dauerlichtbetrieb 2 x OFF/ON 1 x OFF/ON 1) Dauerlicht einschalten: • Schalter 2 × AUS und AN. Der LED-Strahler wird für 4 Stunden auf Dauerlicht gestellt. Anschließend geht sie automatisch wieder in den Sensor- betrieb über. 2) Dauerlicht ausschalten: • Schalter 1 × AUS und AN. Leuchte geht aus bzw.
- Seite 28 Justierung Erfassungsbereich Um unbeabsichtigte Erfassung auszuschließen oder bestimmte Bereiche gezielt zu überwachen, kann der Erfassungsbereich mit der Abdeckschale eingeschränkt und justiert werden. • Abdeckschale auf dem Sensor platzieren. • Abdeckschale durch Schließen der Abdeckung fixieren. – 28 – Inhalt https://manual-hub.com/...
-
Seite 29: Zubehör Fernbedienung
7. Zubehör Fernbedienung Fernbedienung RC 12 (EAN 4007841079000) – Erleichtert die Installation von größeren Beleuchtungs- anlagen. Die LED-Strahler können gemeinsam nach der Installation eingestellt werden. – Mit der Fernbedienung können beliebig viele LED-Strahler gesteuert werden. – Jeder gültige Tastendruck wird an dem Gerät über eine Status-LED quittiert. - Seite 30 Mit der Fernbedienung RC 12 können zusätzliche Funktionen der XLED PRO ONE S/Plus S/Max S genutzt werden: Dämmerungseinstellung: Die gewünschte Ansprechschwelle kann von ca. 2-2.000 Lux eingestellt werden. ➔ Dämmerungseinstellung (I) Tageslichtbetrieb (helligkeitsunabhängig) Nachtbetrieb (2 Lux) Helligkeitseinstellung über die Speichertaste/ Teach-Modus (2-2.000 Lux). Bei gewünschten Lichtverhältnissen, bei denen der Sensor zukünftig...
- Seite 31 Install-Modus (Test-Modus): Install-Modus zur Prüfung der Funktionalität sowie des Erfassungsbe- reiches. Unabhängig von der Helligkeit schaltet der LED-Strahler bei Bewegung für 10 s ein. Bewegung wird über die Status-LED signalisiert. Der Install- Modus hat Vorrang vor allen anderen Einstellungen. Nach 10 min wird der Install-Modus automatisch verlassen.
-
Seite 32: Reinigung Und Pflege
8. Reinigung und Pflege Das Gerät ist wartungsfrei. Gefahr durch elektrischen Strom! Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. • Gerät nur im trockenen Zustand reinigen. Gefahr von Sachschäden! Durch falsche Reinigungsmittel kann das Gerät beschädigt werden. -
Seite 33: Entsorgung
9. Entsorgung Elektrogeräte, Batterien, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zuge- führt werden. Werfen Sie Elektrogeräte und Batterien nicht in den Hausmüll! Die Fernbedienung enthält eine Batterie des Typs CR 2032 Li-Mn-Dioxid/Organic Elektrolyte. Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte und Batterien getrennt gesammelt und einer... -
Seite 34: Herstellergarantie
10. Herstellergarantie Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechts- fähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt. Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprü- che. - Seite 35 • wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergän- zungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind, • wenn Wartung und Pflege der Produkte nicht entspre- chend der Bedienungsanleitung erfolgt sind, •...
-
Seite 36: Technische Daten
11. Technische Daten – Abmessungen (H × B× T): XLED PRO ONE S: 230 × 229 × 182 mm XLED PRO ONE PLUS S/Max S: 250 × 259 × 202 mm XLED PRO ONE: 206 × 229 × 182 mm XLED PRO ONE PLUS/Max: 226 × 259 × 202 mm – Netzspannung: 220 – 240 V, 50/60 Hz – Leistung/Effizienz: XLED PRO ONE S: 120 lm/W... - Seite 37 XLED PRO ONE S/PLUS S/Max S: Max. 10 m – Erfassungswinkel: XLED PRO ONE S/PLUS S/Max S: 240° – Zeiteinstellung: XLED PRO ONE S/PLUS S/Max S: 8 s - 35 min – Dämmerungseinstellung: XLED PRO ONE S/PLUS S/Max S: 2-2.000 Lux – IP Schutzklasse: IP44/I –...
-
Seite 38: Störungsbehebung
Zusätzliche Schaltleistung XLED PRO ONE S/PLUS S/Max S: – Glüh-/Halogenlampenlast: 1.500 W – Leuchtstofflampen EVG´s: 430 W – Leuchtstofflampen unkompensiert: 500 VA – Leuchtstofflampen reihenkompensiert: 900 VA – Leuchtstofflampen parallelkompensiert: 500 VA – Niedervolt-Halogenlampen: 1.500 VA – LED-Lampen < 2 W: 16 W – 2 W < LED-Lampen < 8 W: 64 W... - Seite 39 Gerät schaltet nicht ein. – Dämmerungseinstellung falsch gewählt. • Dämmerungseinstellung neu einstellen. – Netzschalter AUS. • Netzschalter einstellen. – Sicherung nicht eingeschaltet oder defekt. • Sicherung einschalten. • Defekte Sicherung austauschen. – Schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein oder nicht korrekt.
- Seite 40 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de STEINEL Vertrieb GmbH STEINEL Vertrieb GmbH Dieselstraße 80-84 Dieselstraße 80-84 33442 Herzebrock-Clarholz 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 Tel: +49/5245/448-188 www.steinel.de www.steinel.de Contact www.steinel.de/contact Contact Contact www.steinel.de/contact www.steinel.de/contact https://manual-hub.com/...
- Seite 41 Index About this document General safety precautions System description Electrical connection Installation Function Remote control accessory Cleaning and maintenance Disposal Manufacturer's warranty Technical specifications Troubleshooting https://manual-hub.com/...
-
Seite 42: About This Document
1. About this document – Under copyright. Reproduction either in whole or in part only with our consent. – Subject to change in the interest of technical progress. Hazard warning! Warning of hazards from electricity! Warning of hazards from water! 2. -
Seite 43: System Description
3. System description Proper use XLED PRO ONE S/Plus S/Max S – LED floodlight with infrared motion sensor. – For indoor and outdoor wall mounting – Not suitable for connecting to a dimmer. Operating principle – The integrated infrared sensor detects the heat radiated from moving objects (e.g. - Seite 44 Package contents – XLED PRO ONE S – XLED PRO ONE Plus S – XLED PRO ONE Max S 1× 1× 1× 1× 2× 2× 2× 2× 1× 1× – 1 LED floodlight with infrared motion sensor – 1 Allen key –...
- Seite 45 Package contents – XLED PRO ONE – XLED PRO ONE Plus – XLED PRO ONE Max 1× 1× 2× 1× 1× 2× 2× 2× – 1 LED floodlight – 1 Allen key – 2 grub screws – 2 screws – 2 wall plugs –...
- Seite 46 XLED PRO ONE S product dimensions – XLED PRO ONE S (a) – XLED PRO ONE Plus S (b) – XLED PRO ONE Max S (c) 182 mm (a) 202 mm (b),(c) 229 mm (a) 259 mm (b),(c) – 7 – Index https://manual-hub.com/...
- Seite 47 XLED PRO ONE product dimensions – XLED PRO ONE (a) – XLED PRO ONE Plus (b) – XLED PRO ONE Max (c) 182 mm (a) 202 mm (b),(c) 229 mm (a) 259 mm (b),(c) – 8 – Index https://manual-hub.com/...
- Seite 48 XLED PRO ONE S/Plus S/Max S product components LED floodlight head Mounting bracket Control dial Connecting terminal Terminal cover Sensor unit Cover – 9 – Index https://manual-hub.com/...
- Seite 49 Time setting Twilight setting Basic light level Remote control RC 12 – 10 – Index https://manual-hub.com/...
- Seite 50 XLED PRO ONE/Plus/Max product components LED floodlight head Mounting bracket Connecting terminal Terminal cover Cover – 11 – Index https://manual-hub.com/...
-
Seite 51: Electrical Connection
4. Electrical connection XLED PRO ONE S/Plus S/Max S wiring diagrams – 12 – Index https://manual-hub.com/... - Seite 52 XLED PRO ONE/Plus/Max wiring diagrams The mains power supply lead is a 3-core cable: phase conductor (usually black, brown or grey) neutral conductor (usually blue) protective-earth conductor (green/yellow) The floodlight can also be connected to the power supply downstream of a mains switch if it is ensured that the mains switch is left ON all the time.
-
Seite 53: Installation
The light source of this light cannot be replaced. If the light source needs to be replaced (e.g. at the end of its service life), the complete light must be replaced. 5. Installation Hazard from electrical power. Touching live parts can result in electrical shock, burns or death. - Seite 54 – Do not look into the light source from a short distance (< 30 cm). – Spaced at a distance of at least 50 cm from other LED floodlights. XLED PRO ONE S/Plus S/Max S reach ≤ 10 m – 15 – Index https://manual-hub.com/...
- Seite 55 Detecting motion across the direction in which a person walks. XLED PRO ONE S/Plus S/Max S Detecting motion in the direction in which a person walks. XLED PRO ONE S/Plus S/Max S – 16 – Index https://manual-hub.com/...
- Seite 56 Aiming the floodlight • Correctly aim floodlight. – 17 – Index https://manual-hub.com/...
-
Seite 57: Mounting Procedure
Mounting procedure • Check to make sure the power supply is switched OFF. • Mark drill holes. Ø 6 mm • Drill holes (ø 6 mm) and fit wall plugs. – 18 – Index https://manual-hub.com/... - Seite 58 • Unscrew cover. • Open cover. – 19 – Index https://manual-hub.com/...
- Seite 59 • Pull cable through opening. 5.10 • Screw bracket to mounting surface. – 20 – Index https://manual-hub.com/...
- Seite 60 5.11 • Unscrew terminal cover. • Connect mains power supply lead as shown in the wiring diagram. ➔ "4. Electrical connection" – 21 – Index https://manual-hub.com/...
- Seite 61 5.12 • Screw terminal cover in place. 5.13 • Close cover. • Screw in retaining screws. – 22 – Index https://manual-hub.com/...
- Seite 62 5.14 • Aim floodlight head and fix in place with grub screws. 5.15 • Switch ON power supply. • Setting functions. ➔ "6. Function" – 23 – Index https://manual-hub.com/...
-
Seite 63: Function
6. Function XLED PRO ONE S/Plus S/Max S • Remove screws to open cover. • Make settings. – 24 – Index https://manual-hub.com/... - Seite 64 Factory settings – Time setting: 8 seconds – Twilight setting: Daylight mode 1,000 lux – Basic light level: OFF Time setting (H) The stay-ON time can be set to any period from approx. 8 seconds to a maximum of 35 minutes. Every movement detected re-activates the light. Note: After the LED floodlight switches OFF, it takes approx.
- Seite 65 Basic light level (J) The basic level of lighting from basic light LEDs provides a low level of illumination. The main light is only switched ON for the preset time in response to movement within the detection zone. The light then switches to the selected basic brightness.
- Seite 66 Manual override 2 x OFF/ON 1 x OFF/ON 1) Activate manual override: • Switch OFF and ON twice. The LED floodlight is set to manual override for 4 hours. Then it returns automatically to sensor mode. 2) Deactivate manual override: • Switch OFF and ON once. Light goes out or switches to sensor operation.
- Seite 67 Adjusting the detection zone To rule out inadvertent triggering or to target specific areas, the detection zone can be limited or adjusted with the shroud. • Fit the shroud on the sensor. • Fix the shroud in place by closing the cover. –...
-
Seite 68: Remote Control Accessory
7. Remote control accessory Remote control RC 12 (EAN 4007841079000) – Makes it easier to install larger-scale lighting systems. The LED floodlights can be set in any chosen way once they have been installed. – Any number of LED floodlights can be controlled via the remote control unit. - Seite 69 The RC 12 remote control can be used for selecting and setting the following XLED PRO ONE S/Plus S/Max S functions: Twilight setting: The chosen response threshold can be set from approx. 2 to 2,000 lux. ➔ Twilight setting (I) Daylight mode (depending on ambient light level) Night mode (2 lux)
- Seite 70 Install mode (test mode): Install mode has the purpose of checking for proper working order as well for testing the detection zone. Irrespective of light level, the floodlight switches ON for 10 s in response to movement. Movement is signalised by the status LED.
-
Seite 71: Cleaning And Maintenance
8. Cleaning and maintenance The tool requires no maintenance. Hazard from electrical power. Contact between water and live parts can result in electrical shock, burns or death. • Only clean tool in a dry state. Risk of damage to property! Using the wrong cleaning product can damage the light. -
Seite 72: Disposal
9. Disposal Electrical and electronic equipment, batteries, accessories and packaging must be recycled in an environmentally compatible manner. Do not dispose of batteries or electrical and electronic equipment as domestic waste. The remote control contains a battery of type CR 2032 (lithium manganese dioxide/organic electrolyte). -
Seite 73: Manufacturer's Warranty
If these rights exist in your country, they are neither curtailed nor restricted by our Warranty Declara- tion. We guarantee that your STEINEL Professional sensor product will remain in perfect condition and proper working order for a period of 5 years. We guarantee that this product is free from material-, manufacturing- and design flaws. -
Seite 74: Technical Specifications
11. Technical specifications – Dimensions (H × W× D): XLED PRO ONE S: 230 × 229 × 182 mm XLED PRO ONE PLUS S/Max S: 250 × 259 × 202 mm XLED PRO ONE: 206 × 229 × 182 mm XLED PRO ONE PLUS/Max: 226 × 259 × 202 mm – Power supply: 220-240 V, 50/60 Hz – Output/efficiency: XLED PRO ONE S: 120 lm/W XLED PRO ONE PLUS S: 129 lm/W... - Seite 75 XLED PRO ONE S/PLUS S/Max S: Max. 10 m – Angle of coverage: XLED PRO ONE S/PLUS S/Max S: 240° – Time setting: XLED PRO ONE S/PLUS S/Max S: 8 s - 35 min – Twilight setting: XLED PRO ONE S/PLUS S/Max S: 2-2,000 lux – IP protection rating: IP44/I –...
-
Seite 76: Troubleshooting
Additional switching capacity XLED PRO ONE S/PLUS S/Max S: – Incandescent / halogen lamp load: 1,500 W – Fluorescent lamps, electronic ballasts: 430 W – Fluorescent lamps, uncorrected: 500 VA – Fluorescent lamps, series-corrected: 900 VA – Fluorescent lamps, parallel-corrected: 500 VA – Low-voltage halogen lamps: 1,500 VA... - Seite 77 Unit does not switch ON. – Wrong twilight setting selected. • Reset twilight setting. – Mains switch OFF. • Turn on mains switch. – Fuse not switched ON or faulty. • Switch ON fuse. • Change faulty fuse. – Rapid movements being suppressed to minimise malfunctioning, or detection zone too small or incorrectly defined.
- Seite 78 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de STEINEL Vertrieb GmbH STEINEL Vertrieb GmbH Dieselstraße 80-84 Dieselstraße 80-84 33442 Herzebrock-Clarholz 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 Tel: +49/5245/448-188 www.steinel.de www.steinel.de Contact www.steinel.de/contact Contact Contact www.steinel.de/contact www.steinel.de/contact https://manual-hub.com/...
