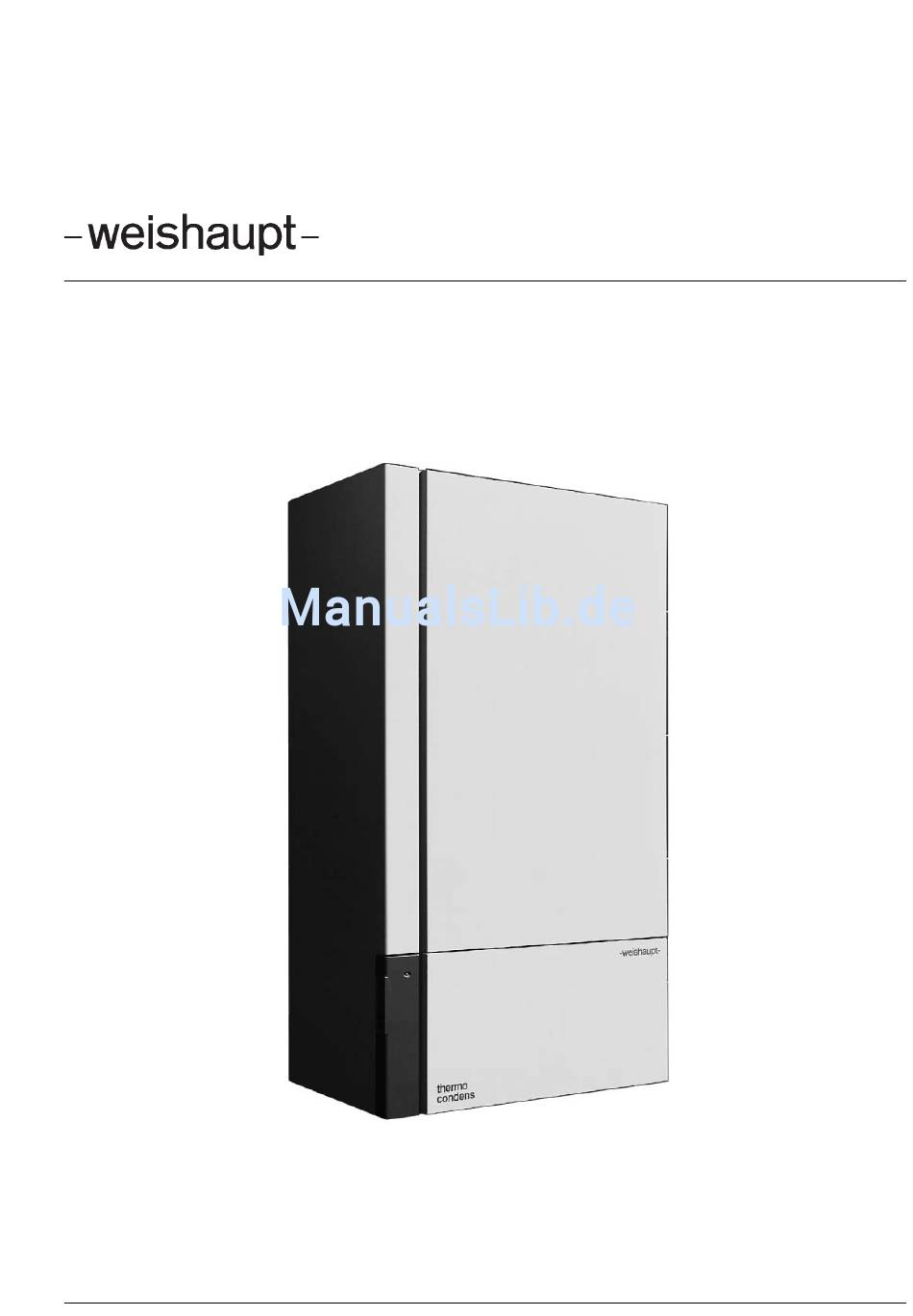

- Seite 1 Wartungsanleitung 83244001 – 1/2005 WTC 25 N/F Nachrüstset Bestell-Nr.: 480 100 00 14 2...
-
Seite 2: Grundlegende Hinweise
1 Grundlegende Hinweise Grundlegende Sicherheitshinweise und Anmerkungen Die beigefügte Inspektions- und Wartungskarte parallel zu der Montage- und Betriebsanleitung WTC 25 N/F sind den ausgeführten Arbeitsschritten ausfüllen. zu beachten. Sind die Wartungsarbeiten abgeschlossen, verbleibt diese Inspektions- und Wartungskarte beim Kunden. 2 Lieferumfang Das Nachrüstset enthält folgende Ersatzteile: Eventuell zusätzlich benötigte Verbrauchsstoffe: Menge Bezeichnung... - Seite 3 3 Arbeitsschritte Verkleidung entfernen Verkleidung entfernen 1. Klappe der Verkleidung öffnen und beide Schrauben am Frontblech unten entfernen. 2. Beide seitlichen Schrauben unten an der Verkleidung entfernen. 3. Verkleidung aus der unteren Arretierung ziehen und durch leichtes Anheben entfernen. Dichtheitsprüfung Abgassystem Dichtheitsprüfung Abgassystem 1.
- Seite 4 Mischgehäuse demontieren Verbindungen lösen 1. Unterhalb der Luftkasten-Abdeckung die beiden Halte- klammern öffnen 2. Die Luftkasten-Abdeckung wegschwenken und nach oben entfernen. 3. Die Anschlüsse am Mischgehäuse 2 und Gebläse 3 abziehen 4. Gasverschraubung 1 lösen. Mischgehäuse demontieren 5. Am Mischgehäuse 8 Muttern entfernen. 6.
- Seite 5 Gaskombiventil demontieren Gaskombiventil demontieren 1. Die elektrischen Anschlüsse am Gaskombiventil und Gasdruckwächter abziehen. 2. Zuerst die Verschraubung 1 trennen. 3. Dann die Kontermutter 2 abschrauben und das Gaskombiventil entfernen. Gasverschraubung abdecken 4. Offene Gasverschraubung mit einem Tuch oder Ähnli- chem abdecken, damit bei den nachfolgenden Arbeiten nichts hineinfallen kann.
- Seite 6 Reinigen Wärmetauscher reinigen 1. Wärmetauscher mit der Reinigungsbürste reinigen und die losen Teile mit einem Staubsauger absaugen. 2. Die Dichtflächen 1 reinigen. Kondensatleitung abschrauben 3. Kondensatleitung abschrauben. 4. Anschlussnippel und Kondensatleitung reinigen. 5. Kondensatleitung mit neuer Dichtung (30 x 20 x 2) wieder montieren.
- Seite 7 Dichtung erneuern Dichtung erneuern 1. Die bisherige Dichtung am Wärmetauscher entfernen. Undichtigkeiten durch unsachgemäßen Einbau Aufgrund mechanischer Veränderungen der Wärmetauscher-Dichtung können heiße Ab- ACHTUNG gase austreten. Dichtung nicht dehnen/ziehen. Dichtung nicht kürzen. 2. Die neue Dichtung einlegen. Hinweis Traten bei Betrieb des WTC bereits Knackge- räusche auf, sind die Wärmetauscher-Dichtflä- chen 1 mit Graphit-Paste (MOLYKOTE G-n plus) einzustreichen.
- Seite 8 8. Isolierung festhalten und zusammen mit der Abdeck- Abdeckplatte einsetzen platte einsetzen. Abdeckplatte befestigen 9. Abdeckplatte leicht anschrauben. - oben mit Muttern und Tellerfedern 1 - unten mit Scheibenmuttern 2 10.Die Befestigungsmuttern der Abdeckplatte, von innen nach außen, mit 8 Nm festziehen. Zündelektrode montieren Hinweis Die Befestigungsschrauben der Zündelek-...
- Seite 9 2. Brennerdichtung 4 mm nur bei Beschädigung Mischgehäuse montieren erneuern. 3. Brenneroberfläche optisch prüfen und gegebenenfalls austauschen. 4. Die Brennerdichtung 1 mm ist generell zu erneuern. 5. Mischgehäuse mit allen Muttern und Federblechen zu- nächst nur mäßig anschrauben. 6. Alle Befestigungsmuttern vom Mischgehäuse mit 8 Nm festziehen.
- Seite 10 5. Gaskombiventil und die eingangseitige Verschraubung Gasdichtigkeit am Gaskombiventil auf Gasdichtigkeit prüfen. Inbetriebnahme Gasdichtigkeit der Gasverschraubung Hinweis Kapitel 7 der Montage- und Bedienungsanlei- tung WTC 25 N/F beachten. 1. Gasabsperrhahn öffnen und den Gerätehauptschalter einschalten. 2. Mit den Tasten ‘mode’ und ‘+’ Maximalleistung anfah- ren.
- Seite 11 8. Bei aktivem Wartungsintervall erscheint nach der ein- Wartungsintervall zurücksetzen gestellten Wartungszeit ein Wartungshinweis. Damit nicht unmittelbar nach der soeben durchgeführten War- tung der Wartungshinweis erscheint, ist der Wartungs- intervall zurückzusetzen. Siehe Montage- und Betriebsanleitung WRD R3, Kap. 3.4.1 und 3.4.4. 9.
- Seite 12 Max Weishaupt GmbH D-88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden Sie unter www.weishaupt.de Druck-Nr. 83244001, Aug. 2005 Änderungen aller Art vorbehalten. Nachdruck verboten.
