Bedienelemente, Anschlüsse und Anzeigen
Sicherheit
Bedienelemente,
Anschlüsse und
Anzeigen

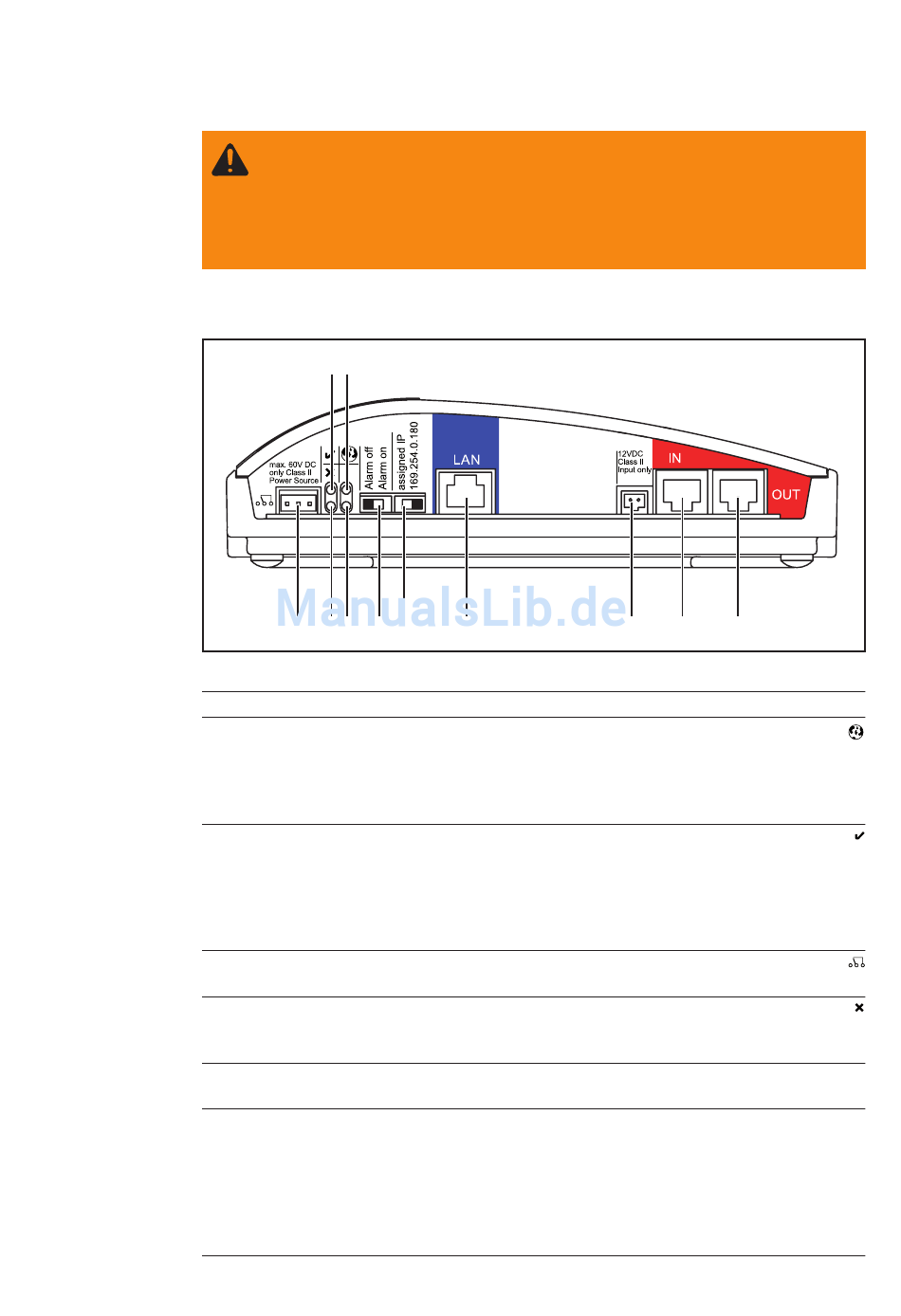

Bedienelemente, Anschlüsse und Anzeigen am Fronius Datalogger Web
Nr. Funktion
(1) LED Verbindung Solar Web
(2) LED Versorgung
(3) Anschluss Relais
(4) LED Verbindung
(5) LED
(6) Schalter Alarm
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä-
den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende
Dokumente vollständig gelesen und verstanden wurden:
-
diese Bedienungsanleitung
-
sämtliche Bedienungsanleitungen der Systemkomponenten,
insbesondere Sicherheitsvorschriften
(2)
(1)
(3)
(4)
(5)
(6)
(7)
-
leuchtet grün: bei bestehender Verbindung zu 'Fronius Solar.web'
-
leuchtet rot: bei erforderlicher, aber nicht bestehender Verbindung zu 'Fronius
Solar.web'
-
leuchtet nicht: wenn keine Verbindung zu' Fronius Solar.web' erforderlich ist
-
leuchtet grün: bei ausreichender Stromversorgung durch das 'Fronius Solar
Net'; der 'Fronius Datalogger Web' ist betriebsbereit
-
leuchtet nicht: bei mangelhafter oder nicht vorhandener Stromversorgung durch
das 'Fronius Solar Net' - eine externe Stromversorgung des 'Fronius Datalogger
Web' ist erforderlich
ausgeführt als Öffner und Schließer; schaltet bei einem Fehler
-
leuchtet grün: bei aufrechter Verbindung innerhalb des 'Fronius Solar Net'
-
leuchtet rot: bei unterbrochener Verbindung innerhalb des 'Fronius Solar Net'
nicht belegt
zum Ein-/Ausschalten der Alarmfunktion
Alarm off:
Alarmfunktion, Relais und Summer deaktiviert
Alarm on:
Alarmfunktion, Relais und Summer aktiviert;
als Test für die Alarmfunktion werden beim Umschalten auf 'Alarm
on' Summer und Relais kurz aktiviert
(8)
4
(9)
(10)
(11)
