MONTAGEANLEITUNG
EURO C20/C22 Freiaufstellung

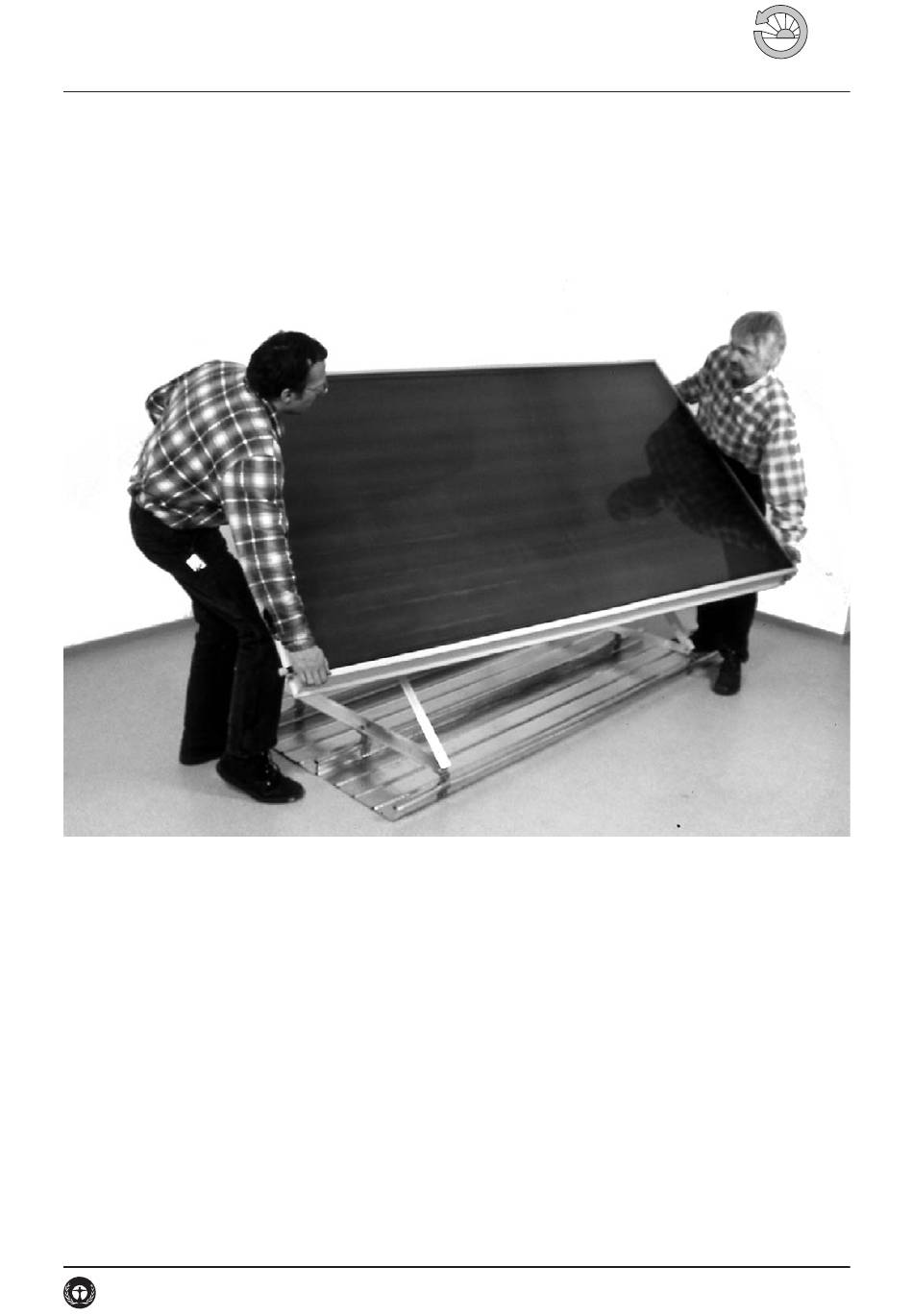

Bild 1 Zu ebener Erde oder auf einem Flachdach können Sie mit dem Freiaufstellungs-Montagesatz die Sonnenenergie voll nutzen.
Der EURO-Kollektor wird in zwei Größen geliefert, EURO
C20 und EURO C22. Er läßt sich mit dem Montagesatz für
die Freiaufstellung sowohl zu ebener Erde als auch auf ei-
nem Flachdach installieren.
Zur Bodenverankerung können Sie wählen zwischen der
Befestigung auf Betonsteinen oder auf einer Kiesplatte mit
Kiesschüttung.
Der EURO-Kollektor kann in verschiedenen Neigungswin-
keln und selbstverständlich in der Richtung frei aufgestellt
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie/Sonnenkollektoren
werden. Hierbei können die Kollektormodule wahlweise
waagerecht oder senkrecht angeordnet werden. Die Mon-
tage ist schnell und sicher zu zweit auszuführen – ohne Spe-
zialwerkzeug.
Alle Bauteile sind wetterfest, sodass der EURO-Kollektor
jahrzehntelang die Sonnenwärme einfangen kann.
D-EURO-C20-C22-Freiaufstellung-MA-0701-11211300
Wagner& Co
1
1.1
Verwandte Anleitungen für WAGNER EURO C20
Inhaltszusammenfassung für WAGNER EURO C20
- Seite 1 Alle Produkte erhältlich bei www.pv-solartechnik.de/shop Wagner& Co MONTAGEANLEITUNG EURO C20/C22 Freiaufstellung Bild 1 Zu ebener Erde oder auf einem Flachdach können Sie mit dem Freiaufstellungs-Montagesatz die Sonnenenergie voll nutzen. Der EURO-Kollektor wird in zwei Größen geliefert, EURO werden. Hierbei können die Kollektormodule wahlweise C20 und EURO C22.
-
Seite 2: Das Euro-Freiaufstellungssystem
Das EURO-Freiaufstellungssystem Bild 2 Der Montagesatz EURO-Kollektor-Freiaufstellung für die waagrechte Anordnung: 1 Kollektorprofil, 2 Bodenprofil 3 Verstellschiene 4 Edelstahlschraube M10x30 mit Mutter, 5 Hammerkopfschraube aus Edelstahl, M10x30 mit Mutter, 6 Sechskant-Holzschraube verzinkt, 8x60 mit Scheibe und 12mm Ø Dübel, 7 EURO-Befestigungsklemme mit Edelstahlschraube M10x30 mit Mutter, 8 EURO-Kollektor, 9 Dichtungsring, 10 Verschraubung, 1/2"-15 Bild 3 Das Grundset EURO-Kollektor-Freiaufstellung für die senkrechte Anordnung: 1 Kollektorprofil, 2 Bodenprofil, 3 Verstellschiene, 4 Edelstahlschraube M10x30 mit Mutter, 5 Hammerkopfschraube aus Edelstahl, M10x30... - Seite 3 Verbindungslasche, Länge 120 mm Loch - Befestigungsbohrung Kollektoraussenkante Bild 4 Das Erweiterungsset EURO-Kollektor-Freiaufstellung für die senkrechte Anordnung: 1 Kollektorprofil 2 Bodenprofil 3 Verstellschiene 4 Edelstahlschraube M10x30 mit Mutter, 5 Hammerkopfschraube aus Edelstahl, M10x30 mit Mutter, 6 Sechskant-Holzschraube verzinkt, 8x60 mit Scheibe und 12mm Ø Dübel, 7 Edelstahlschraube M10x30 mit Mutter, 8 EURO-Kollek- tor, 9 Dichtungsring, 10 Edelstahlwellschlauch mit Überwurfmuttern ½"...
- Seite 4 Bild 6 Zwei Arten der Bodenverankerung für die EURO-Freiaufstellung: Betonsteine für die Montage zu ebener Erde oder Kiesplatten aus Alu-Stehfalz für Flachdächer. Bitte beachten Sie bei der statischen Anlagenplanung (hier auch die Schütthöhe) unbedingt die Technische Information „Statische Auslegung Montagesysteme“. Kiesplatten-Set F –...
-
Seite 5: Die Montage
Die Montage Bitte berücksichtigen Sie vor bzw. bei der Montage die folgenden Hinweise: Unfallverhütungsvorschriften und Regeln der Technik beachten! Die wichtigsten Aussagen aus den einschlägigen Unfall- verhütungsvorschriften finden Sie auf dem beiliegenden Blatt: „Sicherheitshinweise zur Kollektormontage“ sowie für die Regeln der Technik eine Auflistung der wichtigsten DIN-Vorschriften. - Seite 6 Bild 11 Zwei Bodenprofile (Bauteil , S. 2f) pro Kollektor auf Kiesplat- Bild 12 Für untere Befestigung durch Stehfalz bohren und Falzblech- ten legen (Abstand zu Kollektorrändern 5-10cm), Falzblechhalter daran halter sowie gelochte Bodenprofile (Bauteil , S. 2f) festschrauben. ausrichten und mit oberer Schraube festklemmen. Bild 13 Jetzt in den Kollektorprofilen zur Kollektorbefestigung (Bauteil Bild 14 Aus diesen Kollektorprofilen (Bauteil , S.
-
Seite 7: Die Materialliste
(Höhe siehe Bild 6, Seite 4). Die Materialliste Bauteil Montagesatz/waagerecht Kollektorprofil aus Alu, Länge: 1.299 mm (EURO C20); 1.244 mm (EURO C22) Bodenprofil aus Alu, Länge 1.240 mm Verstellschiene, Länge: 1.090 mm (EURO C20); 1.075 mm (EURO C22) Hammerkopfschraube, Edelstahl, M10x30 mit Mutter... - Seite 8 Bauteil Grundset/senkrecht Kollektorprofil aus Alu, Länge: 2.237 mm (EURO C20); 2.016 mm (EURO C22) Bodenprofil aus Alu, Länge 1640 mm Verstellschiene, Länge: 1.730 mm (EURO C20); 1.588 mm (EURO C22) Hammerkopfschraube, Edelstahl, M10x30 mit Mutter Edelstahlschraube M10x30 mit Mutter EURO-Befestigungsklemme mit Mutter M10 Sechskant-Holzschraube, verzinkt, 8x60, Scheibe und 12 mm Ø...
