MONTAGEANLEITUNG
EURO TRIC A Aufdachmontage

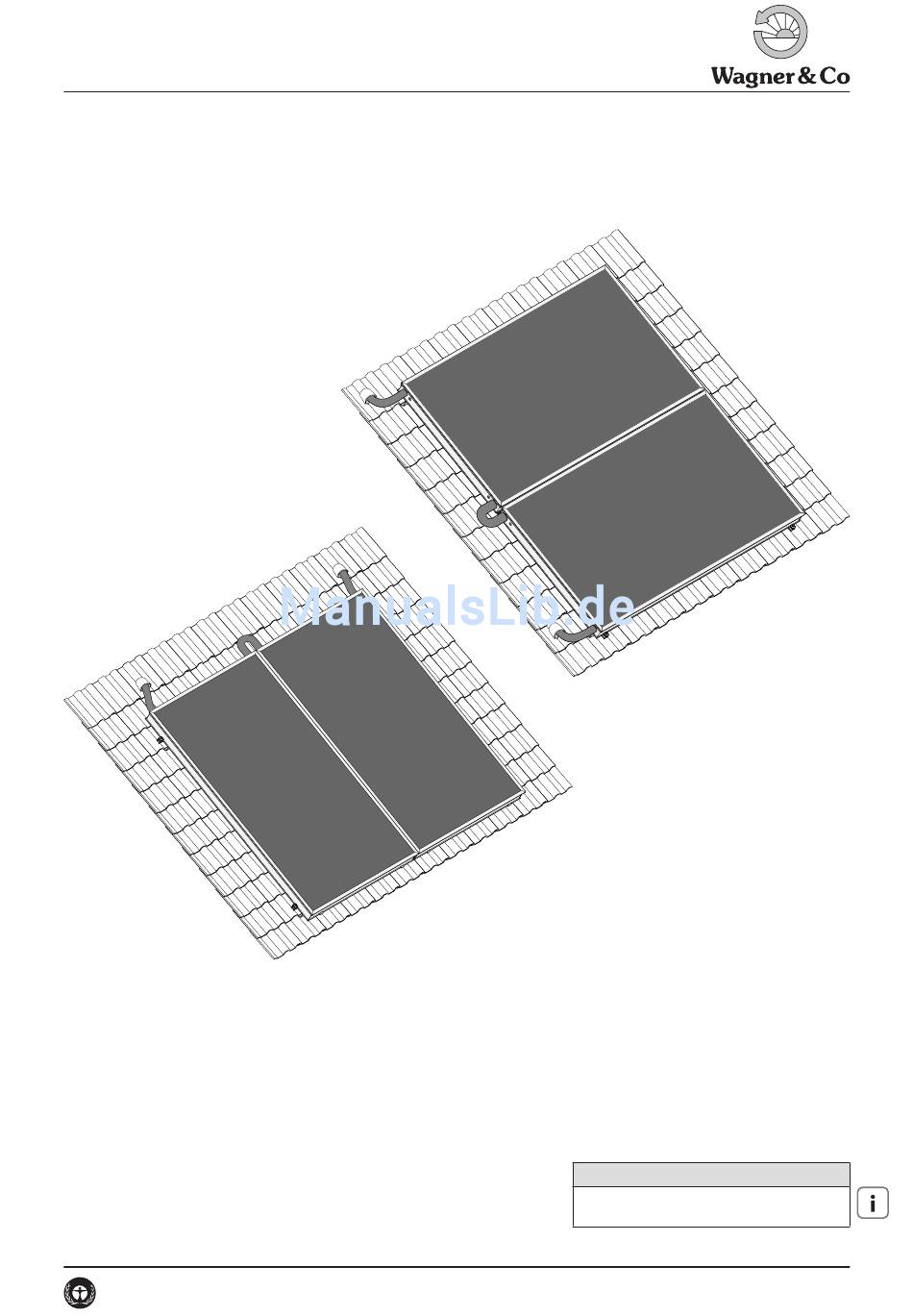

Abb. 1 Aufdachmontage im Quer- und im Hochformat
Inhalt
1. Sicherheitshinweise . . . . . . . . . . . . . . 2
2. Montage im Querformat . . . . . . . . . . . . 4
3. Montage im Hochformat . . . . . . . . . . . . 9
4. Montage des Fühlers . . . . . . . . . . . . . 14
5. Kollektoranschlüsse . . . . . . . . . . . . . . 15
6. Zubehör . . . . . . . . . . . . . . . . . . . 16
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie / Sonnenkollektoren DE-XXX_EURO-TRIC-A_MA-100119-11216A00 · 1316BED008-30A-E
Montageanleitung gültig für Kollektortypen
EURO L20, EURO C20, EURO C30, EURO C22,
EURO L22, EURO C32
1
Inhaltsverzeichnis
Verwandte Anleitungen für WAGNER EURO L20
Inhaltszusammenfassung für WAGNER EURO L20
-
Seite 1: Inhaltsverzeichnis
MONTAGEANLEITUNG EURO TRIC A Aufdachmontage Abb. 1 Aufdachmontage im Quer- und im Hochformat Inhalt 1. Sicherheitshinweise . . . . . . . . . . . . . . 2 2. Montage im Querformat . . . . . . . . . . . . 4 3. Montage im Hochformat . . . . . . . . . . . . 9 Montageanleitung gültig für Kollektortypen 4. Montage des Fühlers . . . . . . . . . . . . . -
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise 1.3 Qualifikation des Anwenders 1.1 Symbole Aufstellung, Installation und ordnungsgemäße Inbetrieb- nahme des Solarsystems müssen von einer zugelassenen Folgende Symbole werden in den Montageanleitungen Fachfirma ausgeführt werden. Nichtbeachtung führt zum verwendet und sind zu beachten: Verlust der Garantieleistungen. 1.4 Bestimmungsgemäßer Gebrauch GEFAHR von Personenschäden Lagerungshinweise für Kollektoren im Freien Kollektoren ohne Folie mit der Scheibe nach oben able- gen. Direkten Bodenkontakt vermeiden (z.B. Kanthölzer ACHTUNG Sachschäden möglich unterlegen). Kratzer auf Scheiben durch Abstandshalter (z.B. Holzlatten) zwischen den Kollektoren vermeiden. -
Seite 3: Recyclinghinweis
Kollektor der Sonne ausgesetzt wird. Schmelzgefahr! ● Kollektoren dürfen nicht mit Schutzfolie montiert wer- den (s. Abb. 4). 1.6 Recyclinghinweis Nach Ende der Gebrauchszeit sollten die wertvollen Roh- stoffe einer Anlage umweltgerecht wiederverwertet wer- Abb. 2 Kollektor mit Folie nicht dem Regen aussetzen den. Sollte keine Möglichkeit der Verwertung bestehen, nimmt Wagner & Co die Wertstoffe zurück. Weitere Hinweise finden Sie im Partnerbereich unserer Website http://www.wagner-solar.com. Abb. 3 Kollektoranschlüsse erhitzen sich bei Sonneneinstrahlung Abb. 4 Kollektor nicht mit Folie auf dem Dach montieren DE-XXX_EURO-TRIC-A_MA-100119-11216A00... -
Seite 4: Montage Im Querformat
2. Montage im Querformat 2.1 Lieferumfang Abb. 5 Grundset Aufdachmontage (Kollektoren nicht im Lieferumfang enthalten) Tab. 1 Bildnr. Bauteile: Grundset Aufdachmontage Anzahl Dachanker (6) Kollektorschiene 1.257 mm (EURO L20, C20, C30) bzw. 1.202 mm (EURO L22, C22, C32) mit zwei Kollektorklemmen Kollektorschiene 1.223 mm (EURO L20, C20, C30) bzw. 1.168 mm (EURO L22, C22, C32) mit einer Kollektorklemme Schienenverbinder Kollektorverbindungsschlauch, 250 mm Länge Kollektoranschlussschlauch, 900 mm Länge Dichtungsring ½“ Übergangsnippel ½“ - 18 mm Kabelbinder Mitgelieferte Kollektorhalter werden hier nicht benötigt. Nicht im Set enthalten, entsprechend Dacheindeckung wählen. Anzahl je nach Statik festlegen. DE-XXX_EURO-TRIC-A_MA-100119-11216A00... -
Seite 5: Montage Der Dachanker
Abb. 6 Erweiterungsset Aufdachmontage (Kollektor nicht im Lieferumfang enthalten) Tab. 2 Bildnr. Bauteile: Erweiterungsset Aufdachmontage Anzahl Dachanker (2) Kollektorschiene 1.223 mm (EURO L20, C20, C30) bzw. 1.168 mm (EURO L22, C22, C32) mit einer Kollektorklemme Schienenverbinder Kollektorverbindungsschlauch, 250 mm Länge Dichtungsring ½“ Mitgelieferte Kollektorhalter werden hier nicht benötigt. Nicht im Set enthalten, entsprechend Dacheindeckung wählen. Anzahl je nach Statik festlegen. 2.2 Montage der Dachanker Der beispielhaft abgebildete Dachankertyp variiert je nach Art der Dacheindeckung. Bitte beachten Sie die je- weils beiliegende Montageanleitung. Abb. 7 Korrekte Befestigung des Dachankers Typ P Stv DE-XXX_EURO-TRIC-A_MA-100119-11216A00... -
Seite 6: Montage Der Schienen
2.3 Montage der Schienen Schienen bereits am Boden miteinander verbinden! Abb. 8 Übersicht Schienenmontage. 1 Schiene mit zwei Kollektorklemmen, 2 Schiene mit einer Kollektorklemme Tab. 3 Strecke Abstandsmaße (mm) EURO L20, C20, C30 EURO L22, C22, C32 min. 1.600 min. 1.500 1.000 – 1.300 900 – 1.200 20 – 200 20 – 200 DE-XXX_EURO-TRIC-A_MA-100119-11216A00... -
Seite 7: Installieren Der Kollektoren
2.4 Installieren der Kollektoren Oberen Kollektor zuerst montieren! 17 Nm Kollektorklemme leicht lösen. Anschließend an Kollektor heranschieben und festziehen (17 Nm). Falsch oder schlecht positionierte Kollektorklemmen können einen ungenügenden Halt des Kollektors verursachen! Abb. 9 Installation des ersten Kollektors DE-XXX_EURO-TRIC-A_MA-100119-11216A00... - Seite 8 Kollektorklemme leicht lösen. Anschließend an Kollektor heranschieben und festziehen (17 Nm). Falsch oder schlecht positionierte Kollektorklemmen können einen ungenügenden Halt des Kollektors verursachen! Abb. 10 Installation Folgekollektor(en) DE-XXX_EURO-TRIC-A_MA-100119-11216A00...
-
Seite 9: Montage Im Hochformat
3. Montage im Hochformat 3.1 Lieferumfang Abb. 11 Grundset Aufdachmontage (Kollektoren nicht im Lieferumfang enthalten) Tab. 4 Bildnr. Bauteile: Grundset Aufdachmontage Anzahl Dachanker (6) Kollektorschiene 1.257 mm (EURO L20, C20, C30) bzw. 1.202 mm (EURO L22, C22, C32) mit zwei Kollektorklemmen Kollektorschiene 1.223 mm (EURO L20, C20, C30) bzw. 1.168 mm (EURO L22, C22, C32) mit einer Kollektorklemme Schienenverbinder Kollektorverbindungsschlauch, 250 mm Länge Kollektoranschlussschlauch, 900 mm Länge Dichtungsring ½“ Übergangsnippel ½“ - 18 mm Kabelbinder Kollektorhalter Nicht im Set enthalten, entsprechend Dacheindeckung wählen. Anzahl je nach Statik festlegen. DE-XXX_EURO-TRIC-A_MA-100119-11216A00... - Seite 10 Abb. 12 Erweiterungsset Aufdachmontage (Kollektor nicht im Lieferumfang enthalten) Tab. 5 Bildnr. Bauteile: Erweiterungsset Aufdachmontage Anzahl Dachanker (2) Kollektorschiene 1.223 mm (EURO L20, C20, C30) bzw. 1.168 mm (EURO L22, C22, C32) mit einer Kollektorklemme Schienenverbinder Kollektorverbindungsschlauch, 250 mm Länge Dichtungsring ½“ Kollektorhalter Nicht im Set enthalten, entsprechend Dacheindeckung wählen. Anzahl je nach Statik festlegen. 3.2 Montage der Dachanker Der beispielhaft abgebildete Dachankertyp variiert je nach Art der Dacheindeckung. Bitte beachten Sie die jeweils beiliegende Monta- geanleitung. Abb. 13 Korrekte Befestigung des Dachankers Typ P Stv DE-XXX_EURO-TRIC-A_MA-100119-11216A00...
- Seite 11 3.3 Montage der Schienen Schienen bereits am Boden miteinander verbinden! 30 Nm 17 Nm Abb. 14 Übersicht Schienenmontage. 1 Schiene mit zwei Kollektorklemmen, 2 Schiene mit einer Kollektorklemme Tab. 6 Strecke Abstandsmaße (mm) EURO L20, C20, C30 EURO L22, C22, C32 1.600 – 1.900 min. 1.500 max. 1.200 900 – 1.200 20 – 200 20 – 200 DE-XXX_EURO-TRIC-A_MA-100119-11216A00...
- Seite 12 3.4 Installieren der Kollektoren 17 Nm Kollektorklemmen leicht lösen. Anschließend an Kollektor heran- schieben und festziehen (17 Nm). Falsch oder schlecht positionierte Kollektorklemmen können einen ungenügenden Halt des Kollektors verursachen! Abb. 15 Installation des ersten Kollektors DE-XXX_EURO-TRIC-A_MA-100119-11216A00...
- Seite 13 Zweiten Kollektor mit Rahmensteg auf der Seite des ersten Kollektors unter Kollektorklemmen schieben. Auf der anderen Seite leicht lösen, an Kollektor heranschieben und Kollektorklemmen festziehen (17 Nm). Falsch oder schlecht positionierte Kollektorklemmen können einen ungenügenden Halt des Kollektors verursachen! Abb. 16 Installation Folgekollektor(en) DE-XXX_EURO-TRIC-A_MA-100119-11216A00...
-
Seite 14: Montage Des Fühlers
4. Montage des Fühlers Abb. 17 Gummistopfen aus Rahmen entfernen. Mit Schraubendreher Abb. 18 Fühler durch Gummistopfen ziehen und Fühlerspitze in Füh- eventuell Fühlerhülse freilegen. lerhülse stecken. Gummistopfen wieder eindrehen. DE-XXX_EURO-TRIC-A_MA-100119-11216A00... -
Seite 15: Kollektoranschlüsse
5. Kollektoranschlüsse Abb. 19 Kollektoranschlussschlauch beim Festziehen gegenhalten, Abb. 20 Kollektorverbindungsschlauch beim Festziehen gegenhal- um Kollektoranschluss und Schlauch vor Schäden zu schützen. ten, um Kollektoranschluss und Verbindungsschlauch vor Schäden zu schützen. Abb. 21 Kollektoranschlussschlauch im Dachinnenraum z.B. über Abb. 22 Zwei nebeneinander liegende Kollektoren bei Aufdachmon- Übergangsnippel ½“-18mm mit Solarkreis verbinden. tage im Querformat z.B. mit speziellem Anschlussset (Art. 190 202 30) verbinden. DE-XXX_EURO-TRIC-A_MA-100119-11216A00... -
Seite 16: Zubehör
