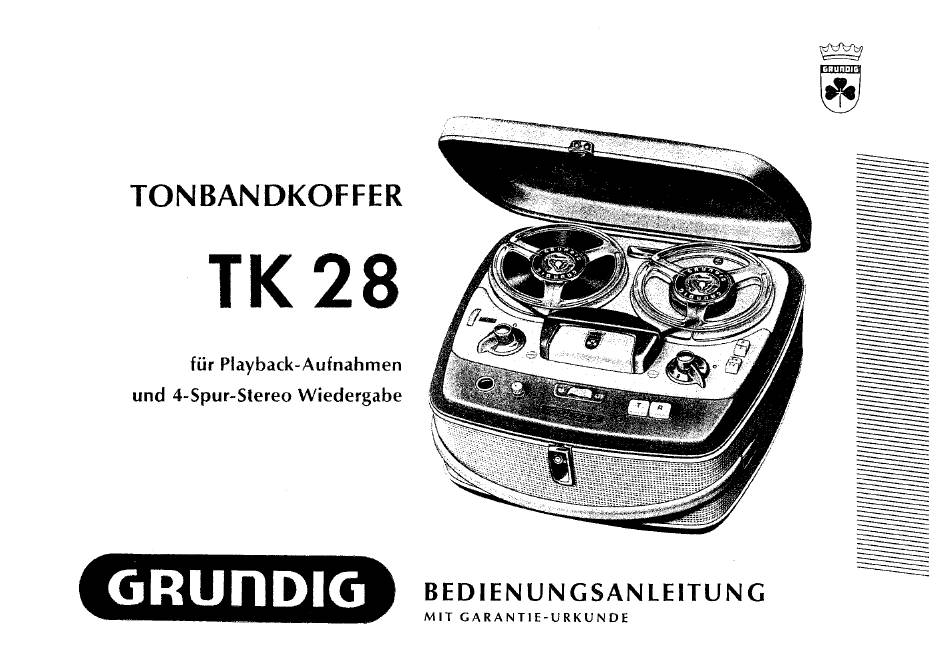

- Seite 1 Gaunolü TONBANDKOFFER TK28 für Playback-Aufnahmen und 4-Spur-Stereo Wiedergabe BEDIENUNGSANLEITUNG GARANTIE-URKUNDE...
- Seite 2 Die Aufnahme urheberrechtlich geschützter Werke der Musik Literatur ist nur mit Einwilligung der Urheber Oder deren Interessen-Vertretungen, wie z. B. Gema, Bühnenverlage usw. gestattet. i 33 13760...
- Seite 3 Gerät in 4-Spur-Technik fur Playback-Aufnahmen und Wiedergabe bespielter Stereobänder, mit 2 Bandgeschwindigkeiten: 4,75 und 9,5 cm/sek. Der Tonbandkoffer TK 28 gestattet Ihnen Aufnahmen vom Rundfunkprogramm, von Schall- ptattcn und über Mikrofon. Durch einen Umbiendregler können während der Rundfunk- Oder Plattenaufnahmen Mikrofonansagen eingeblendet werden. Zum Einblenden von Sprache Oder Musik in bestehende AJfnahmen, client eine Tricktaste.
- Seite 4 Technische Daten des GRUNDIG Tonbandkoffers TK 28 Bandspule 15 cm C) Stromart: Wechselstrom 50 Hz taufzeit einer vollen 4,75 cm;sek. 9,5 cm;sek. Spannungswähler: 117, (150), 200, 220, 240 v (Steliung 117 für 110-127 V) Duoband: 6 Stunden Langspielband: 4 Stunden Der Anschluß...
- Seite 5 Die Bedienungsgriffe des Tonbandkofiers TK 28 Aussteuerungs-Anzeige bei Auinahme Magisches Band Spurschaitcr In Stelllung 1-2 bz•v. Auinahme unci Wiede.gabe der angereigten Spuren Bandlångenzähiwerk Rückstellr.idchen Wird zu Beginn ciner Bandspn:e, D wet(ien die Spu:en 3 urd gemeinsam wiedergegeben Null In Steaung S...
- Seite 6 Netzspannungs- Anodenstrom — Netzsicherung Feinsicherung wahler .150V .c.5A 100mA trage xov.o.25A jewels trage .12')V 220V Netzspannungs-Umschaltung und Überzeugen Sie sich bitte vor der Inbetriebnahme von der Stromart und Spannung thres Sicherungen Lichtnetzes. Das Tonbandgeråt TK 23 ist für den Anschluß an Wechselstrom bestimmt und wurde im Werk auf 220 V eingestellt.
- Seite 7 Mono-Rad:o Platte Stereo-Radio Ausgange Erdbvchse Buchse Mikro Q (vorne links angeordnet) Buchse Platte Anschlußbuchsen Für Anschluß aller unter Zubehör Zum Cberspielen von Platten und Bändern. gegebenen Mikrofone, des Mischpultes 607 Anschluß eines Plattenspielers Oder eines der Telefonadapter. 2. Tonbandgerätes. Buchse Mono-Radio Buchse Ausgänge Zum Anschluß...
- Seite 8 Die helle Tönung des Vorspannbandes bzw. leichteren Verständnis verschiede- matte Seite des Tonbandes dann nen Bedienungsorgane bitten wir Sie, das nach innen zeigen. Faltblatt herauszuklappen. Das aus dem Spulenschlitz hervorragende Einschalten des Geråtes geschieht durch Rechlsdrehen Endedes grünen Vorspannbandessol! rnög- des rechten oberen Drehknopfes.
- Seite 9 laste ] Q einrasten Auinahmetaste stel:en Aussteuern unter Beobachtung scinailen niederhalten des Magischen Bandes Auinahme und Wiedergabe Mono, Zur Auinahme von Rundfunkdarbietungen Aussteuerungsregler rnüssen Sie nun unter Aufnahmen vom Rundfunkprogramm in Mono ist nur eine Verbindung Beobachtung des Magischen Bandes die rich- Rundfunkgerät ncbtig.
- Seite 10 DasDiagramm zeigt den Zusammenhang zwischen Spielzeitund Standdes Zählwerkes b ei einer vollen 15-cm-Spule. B ei Standardband ergibt sich halbe SpieldauergegenüberDuoband. Mithören während der Auinahme Unabhängig von der Aussteuerung gestattet Ihncn der Mithörregler jede aufzunehmende Dar- bietung über die eingebauteEndstufein beliebiger Lautstärke. V erwendenSieeinen Kleinhörer zum Mithören, so können Sie den eingebauten Lautsprecher durch Hochziehen des Mithör- regler-Knopfes abschalten.
- Seite 11 Die Skizzengeben Ihnen Aufschlußüber Lageder einzelnen Spuren und über die zweck- Aufzeichnung und Wiedergabe der 4 Spuren mäßigeReihenfotgeder Aufzeichnung.Für Musikaufnahmenempfiehlt sich die Reihenfolge nach Bild ZuerstSpurschalter a uf 1—2 stellen.Die ersteAufzeichnungerfolgt von grün nachrot (Spur1). Am BandendeWird die vollgelaufene Spu(e nach links auf die Abwickelseite und die Leerspule nach rechts gelegt.
- Seite 12 ) zurückgeschaltet werden. Wird bei der Betriebsart Aufnahme versehentlich auf Schnellauf geschaltet. so springt die gedrückte Aufnahmetaste automatisch heraus. Anschluß eines Außenlautsprechers Es können alle niederohmigen dynam;schen Lautsprecher sowie die GRUNDIG Kleinhörer Oder Kopfhörers Typ 206 und 207 verwcndet werden. Der Anschluß eriolgt an dcr Buchse Ausgang (Zeichen ).
- Seite 13 U. sehr beeinträchtigen. Fürden Tonbandkoffer TK28 ist dashochwertige dynamische M ikrofonGDM12 vorgesehen. Eseignetsichpraktisch für alle Gelegenheiten. Bei Aufnahmen i n akustisch u ngeeignctcn Räumen ist gegebenenfalls ein dynamisches R ichtmikrofon (z.B. GRUNDIG CDM15) anzu- wenden, d as insbesondere bei Sprachaufnahmen störende Hallerscheinungen und Neben- geräusche...
- Seite 14 Tonbandgerät n icht eingeschaltetzu sein. Uberspieien von einem zweiten Tonbandgerät Soll eine Tonband-Überspielung (von einem zweiten Tonbandgerätauf den Tonbandkoffer TK 28) vorgenommen werden, so ist eine Verbindung zwischen Ausgangsbuchsedes wieder- gebendenTonbandgerätes und der Schallplatten-Eingangsbuchse des TK28 herzustellen.1st daswicdergcbendcGerätcbcnfalls mit Normbuchsen versehen, s o kann dasVerbindungskabei...
- Seite 15 Einblendungen in bereits bespielte Bänder. Arbeiten Tricktaste Beider synchronen V ertonung von Schmalfilmen b enutztmangernedie Möglichkeit, S prache, Geräuscheetc. in eine vorher aufgenommeneUntermalungsmusik einzublenden.Aber auch Ihre selbstzusamrnengestellten,.Heimsendungen" lassensich durch Ansagen reizvoll ergänzen. Crundsåtzlich erfolgt das Einblenden während der BetriebsstellungWiedcrgabe. An den Stellen, wo Einblendungen vorgenommen werden, Wird automatisch die Lautstärke der Erst- aufzeichnungvermindert,so daß...
- Seite 16 Möchten SiedenInhalteines Bandes e rfassen, sostellen SiedasZähiwerk v orBeginn der Wiedergabe auf000und notieren den jewei!igen Zåhlwerkstand beimBeginn einzelner Stücke. 2 Wiedergabe über einen gesonderten Stereoverstärker (z. B. GRUNDIG Stereo-Konzertschrank) Mit dem Kabel 242 verbinden Sie die Buchse Stereo-Radio mit der 5poligen Nor.
- Seite 17 Rundfunkgeråt Tonbandgeröt Basis min. der Basis max. Zuhörergruppe Einige Tips zur Aufstellung Als Mindestabstand Tonbandgerät—Rundiunkempfänger k önnen 1,50m angenommen werden. Der beste stereophonische Eindruck ist gegeben, wenn sich die Zuhörer etwa nach der Skizze gruppieren. Eine Faustregel dafür lautet: Die Zuhörer sollen ungefåhr soweit von den Schanquelien entfernt sitzen.
- Seite 18 C.BM C,DM Dynamischt Kondensalor• Dynamische•, Dynamisches Dvnanusdies Bandchen• mikroion Mikroion Breitbandm•krofon Richtmikroion Richtm•krofon Kugelcharak'erigtik Nierenchdtaktcristik Mikrofone GKM 17. CDM •12, GDM 15. CDM 121. c,BM 125 Verlängerungskabel Typ 263 mit Zwischenübertrager flir dvnamische Mlkrofone. bis zu einer Linge von max. lieferbar.
- Seite 19 Langspiel- und Duoband erhältlich in 15-cm-Kassette und auf 15-, 13- und 8-cm-Spulenim Archivkarton. Das GRUNDIG-Tonbandzeichnet sich durch hervorragende mechanische und elektroakustische Eigenschaften aus. EngsteTcieranzen im Herstellungsprozcß sichern konstanteQualität von Spulezu Spule.Sie erzieien beste Resultate, w enn Sie für Ihr TonbandgerätGRUNDIG-Ton- bänder b enützen.
- Seite 20 Behandlung der Tonbänder Für eine einwandfreie Tonwiedergabe ist es wichtig, darauf zu achten, daß das Tonband keinertei Verformungen unterworfen wird. Diese können z. B. durch Wärmeeinwirkungen entstehen. Tonbänder dürfen nicht auf Heizungskörper Oder in die Nåhe anderer quet!en gelegt werden. Solche, die bereits Welligkeiten aufweisen, Sind auszuscheiden.
- Seite 21 Aufndhme Masse 3 = Wiedergabe 4 _ blind bzw. Zu diesem Gerät gehört eine ausge- 5 ¯ nicht belegt füllte GRUNDIG GARANTIE-URKUNDE. Beirn Verkauf des Gerätes trägt Händler Verkaufsdatum Rundfunkgeräte, die noch nicht über den Norm-Tonband-Anschluß verfügen, können nachträg- fügt seine Unterschrift...
