Inhaltszusammenfassung für yuki model fly

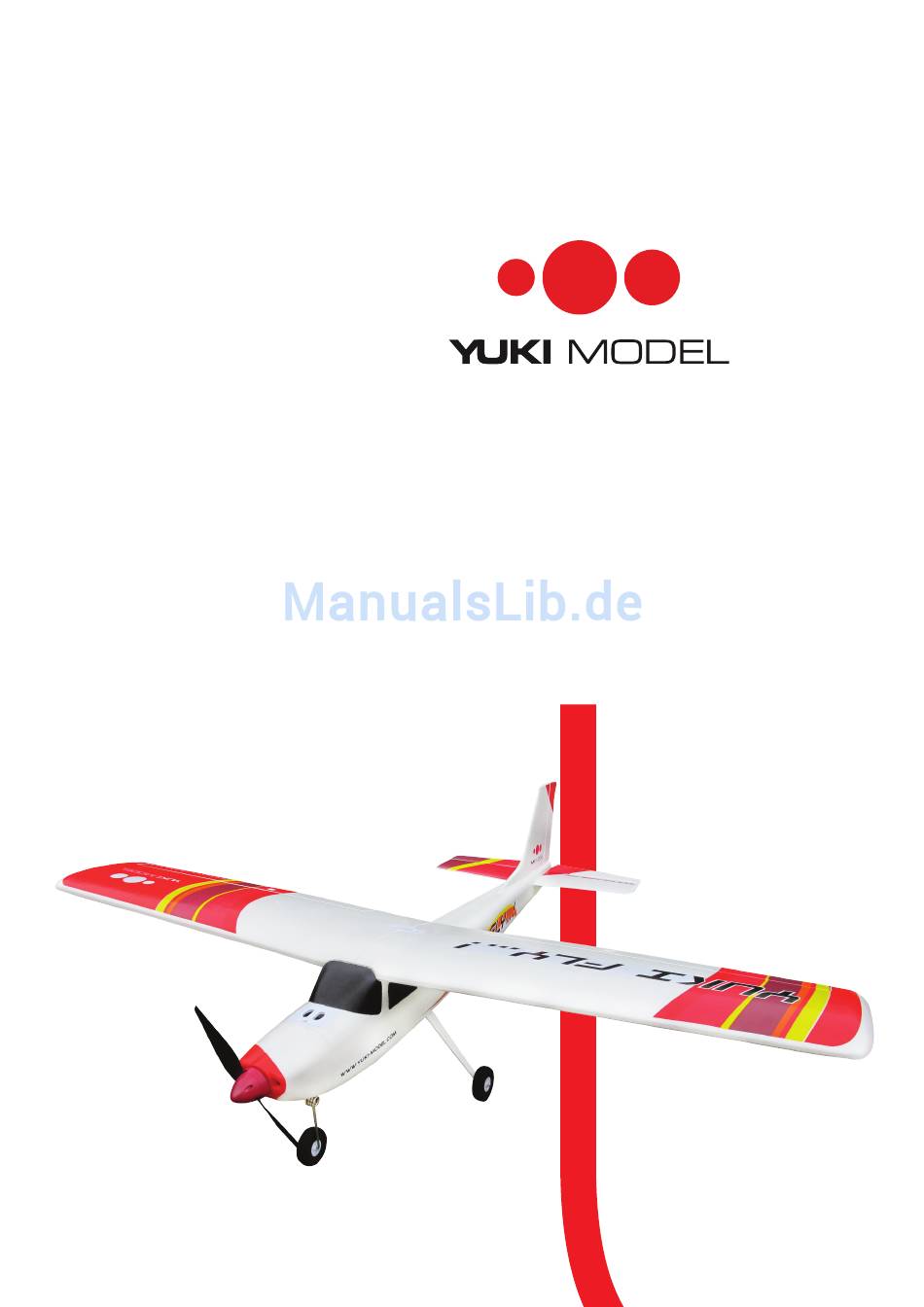

- Seite 1 how-to Anleitung yuki fl y...
-
Seite 2: Specifications
4- od. 5-Kanal-Fernsteuersystem 4- or 5-channel RC system BRAINERGY LiPo 3s1p (11,1 V), 1.350 – 1.800 mAh BRAINERGY LiPo 3s1p (11,1 V), 1.350 – 1.800 YUKI MODEL KARATE YUKI MODEL KARATE Kein Spielzeug. Not a toy. Geeignet für Modellsportler ab 14 Jahren. -
Seite 3: Kit Content
Inhalt Kit content 1 Rumpf 1 Fuselage 2 rechter Flügel 2 Right wing 3 linker Flügel 3 Left wing 4 Höhenflosse 4 Horizontal Stabilizer 5 Seitenleitwerk 5 Fin 6 Propellernabe 6 Propeller Hub 7 Spinner 7 Spinner 8 Luftschraube 8 Propeller 9 Hauptfahrwerk 9 Rear landing gear 10 Luftschraubenadapter... -
Seite 4: Rumpf Montieren
Rumpf montieren Installing the fuselage Haupftfahrwerk mit M3 x 16 mm Schrauben Secure the landing gear to the fuselage with am Rumpf befestigen. the screw M3 x 16. Luftschraubenmitnehmer, Spinner-Rückplatte, Install propeller, adapter retainer, Luftschraube Unterlegscheibe propeller hub, propeller and washer over the Motorwelle schieben, Mutter... -
Seite 5: Heckleitwerk Montieren
Heckleitwerk montieren Installing the tail Zunächst die Gestänge-Clipse entfernen. Remove pushrod lockers from the elevator Seitenleitwerk von oben in Höhenflosse ein- and rudder pushrods for next step. setzen. Attach the fin onto the horizontal stabilizer. Heckleitwerk auf Rumpf setzen und von un- Install the tail onto the fuselage, then tighten ten mit Schraube M3 x 22 mm sichern. -
Seite 6: Tragflächen Verbinden
Tragflächen verbinden Installing the wing Flächenverbinder in rechte und linke Trag- Insert the carbon rod into one of wings, then fläche stecken. Kunststoffverriegelung von insert it into the other wing and fit the place. oben einsetzen. Fit the wing connector onto the wing. Querruder-Servokabel mit Y-Kabel verbinden Connect the aileron servo wires to oder Servokabel einzeln am Empfänger... -
Seite 7: Akku Einsetzen
Akku einsetzen Installing the battery Den geladenen Akku in den Rumpf einsetzen. Put the battery pack into the fuselage. Sender einschalten – Gasknüppel muss im Switch on the transmitter, make sure the Leerlauf (AUS) sein. Regler an Akku an- LED on the transmitter is ON. Attach the bat- schließen. - Seite 8 Konfiguration Setup 20 ° 20 ° 20 ° 20 ° Die Ausschläge der Querruder betragen The deflections of the ailerons are 20 ° up 20 ° nach oben und 20 ° nach unten. and 20 ° down. Der Ausschlag des Seitenruders beträgt The deflection of the rudder is 20 °...
-
Seite 9: Schwerpunkt Kontrollieren
Schwerpunkt kontrollieren CG position (Center of Gravity) Das Modell muss komplett montiert sein The standard CG is positioned the line as the (Akku einsetzen). 83 mm hinter der Nasen- picture shows. leiste liegt der Schwerpunkt. An der Tragflä- Move the CG forward, the flying perfomance chenunterseite sind die genauen Punkte zum is stable;... - Seite 10 Sicherheits- und Warnhinweise Safety and Warnings Dieses Modell ist für Modellsportler ab 14 Jahren This model not a toy, suitable for RC model geeignet und kein Spielzeug pilots aged 14 years or older Vor Inbetriebnahme ist das Modell gemäß dieser Assemble the model according to these Bedienungsanleitung vollständig zu montieren instructions completely before use...
- Seite 11 Garantiebedingungen Terms of Guarantee Die Garantiezeit beträgt zwei Jahre ab The warranty period is two years from date Kaufdatum. Die Garantie gilt auf dem Gebiet der of purchase. The warranty applies to the Europäischen Union und der Schweiz. territory of the EU and Switzerland. Während der Garantiezeit werden Produkte, die During the warranty period, products which aufgrund von Material- und Fabrikationsfehlern...
- Seite 12 CN Development & Media Haselbauer und Piechowski GbR Am Hasselt 20c • 24576 Bad Bramstedt Phone: +49 4192 891 90 83 • Fax: +49 4192 891 90 85 E-Mail: info@yuki-model.com • Web: www.yuki-model.com...
