CEA MIL114 Installationsanleitung
Quicklinks
384
(1' - 3 1/8")
320
(1' - 19/32")
300
(11 13/16")
G 1/2"
MAX. 165 mm - MIN. 125 mm
(max. 6 1/2" - min. 4 59/64")
Ø18
(Ø45/64")
L. 1500 mm
(L. 4' - 11 1/16")
G 1/2"
46
(1 13/16")
Ø200
(Ø7 7/8")
Ø20
(Ø25/32")
MIL114
_ REV19
CEADESIGN STUDIO
MIL114/MILO360
AISI 316L STAINLESS STEEL

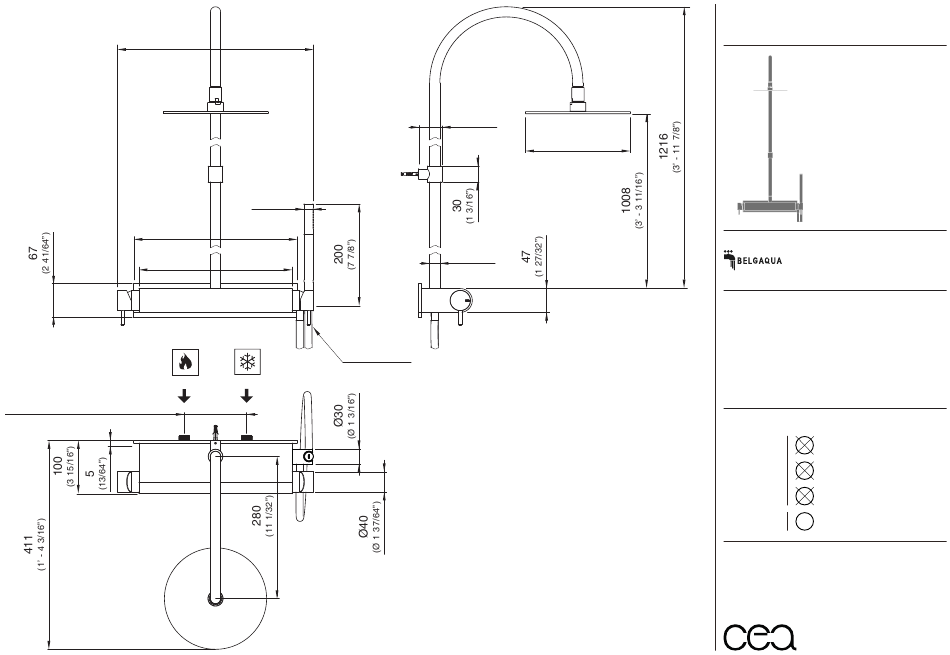

Gruppo miscelatore esterno a parete
completo di mensola, soffione
orientabile rotondo, bilanciatore di
pressione e doccetta
Wall mounted mixer set, without
built-in part, with shelf, round
adjustable shower head, pressure
regulator and hand shower
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
ceadesign.it
Verwandte Anleitungen für CEA MIL114
Inhaltszusammenfassung für CEA MIL114
- Seite 1 MIL114 _ REV19 (1’ - 3 1/8”) CEADESIGN STUDIO MIL114/MILO360 (1 13/16”) AISI 316L STAINLESS STEEL Ø200 (Ø7 7/8”) Gruppo miscelatore esterno a parete completo di mensola, soffione orientabile rotondo, bilanciatore di pressione e doccetta Ø18 Wall mounted mixer set, without built-in part, with shelf, round (Ø45/64”)
- Seite 2 MIL114 MAX. 4 mm _ REV19 (max. 5/32”) MIN. AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda MAX.
- Seite 3 MIL114 _ REV19 Le portate indicate sono alla pressione consigliata di 3 bar The indicated flow rates are at the recommended pressure of 3 bar PORTATE / FLOW RATE Soffione / Shower head 7,6 l/min / 2 gpm Doccetta acciaio inox / Hand shower stainless steel 13,3 l/min / 3.5 gpm...
- Seite 4 MIL114 _ REV19 AVVERTENZE TECNICHE Effettuare periodicamente un’accurata pulizia del prodotto. Si raccomanda l’utilizzo di una soluzione di acqua e aceto o di un anticalcare facendo attenzione a sciaquare molto bene la superficie. Dopo ogni utilizzo asciugare con un panno morbido al fine di evitare che le gocce d’acqua presenti sul prodotto provochino la...
- Seite 5 MIL114 _ REV19 RICAMBI / SPARE PARTS RICB024 Carter / Carter RICB026 Carter / Carter RICC002 Cartuccia / Cartridge RICC023 Adattatore cartuccia / Cartridge adapter RICG009 Guarnizione / Gasket RICH014 Ghiera / Sleeve RICM001 Maniglia / Handle RICR056 Rosetta / Rosette RICS244 Perno maniglia L.30 mm...
- Seite 6 MIL114 _ REV19 RICAMBI / SPARE PARTS RICA081 Riduttore di portata / Flow regulator 7,6 l/min / 2 gpm RICA138 Riduttore di pressione / Pressure regulator RICG001 Guarnizione / Gasket RICG010 Guarnizione / Gasket RICG034 Guarnizione / Gasket RICG010 RICA081...
- Seite 7 MIL114 _ REV19 RICAMBI / SPARE PARTS RICF018 A/B/G/W/ RICF051 RICA037 Valvola di non ritorno / Check valve SG/PG/BK/AB/DB - I - KD/Z/P/X - S/L* RICD001 Doccetta / Hand shower KD/Z/P/X - S/L* RICA037 RICF018 Flessibile / Hose RICF051 Flessibile / Hose RICS070 Sfera in acciaio inox Ø...
