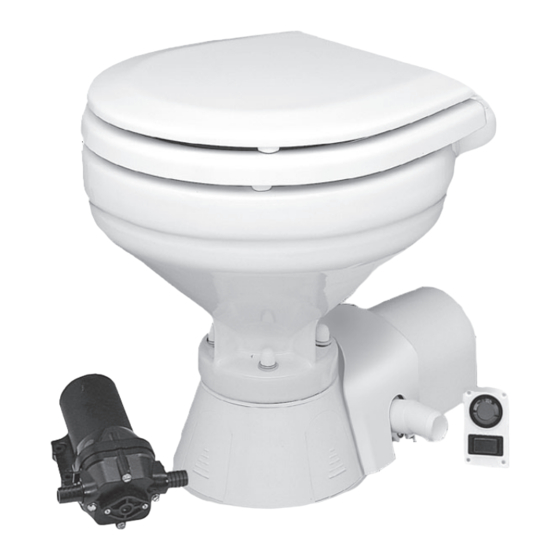

JABSCO 37245 Serie Kurzanleitung

QUIET-FLUSH
ELEKTRISCHE TOILETTE
FUNKTIONSMERKMALE
• Sehr leise Spülung – wie bei einer Heimtoilette
• Spülvorgang wird mit einem einzigen Druckschalter
ausgelöst – außerdem Doppelfunktionsschalter für
die Wasserstandsregulierung
• Für die Bereitstellung von Seewasser zur Spülung
des Toilettenbeckens ist eine selbstansaugende
PAR-MAX 4 Pumpe im Lieferumfang enthalten
• Becken aus weißer Glaskeramik in Kompakt- oder
Komfortausführung
• Einbrennlackierter Sitz und Deckel
• Hochleistungsfähige Zerhacker- und
Beckenabführpumpe
TECHNISCHE DATEN
Anschlüsse:
Motor und
Schalter:
Wasser-
verbrauch:
VARIANTEN
Modell-Nr.
37245-0092*
37245-0094*
37245-1092*
37245-1094*
*Dieses Modell trägt das
Norm EN50081-1 für elektromagnetische Verträglichkeit.
BETRIEB
Die Quiet-Flush Toilette zeichnet sich durch ihren
geräuscharmen Betrieb aus und bietet die Möglichkeit,
den Spülwasserstand im Toilettenbecken zu regulieren.
Der Spülvorgang wird mit einem einzigen großen
Druckschalter ausgelöst, der die Spülwasserversorgung
und die Zerhackerabführpumpe gleichzeitig aktiviert.
Ein zusätzlicher Wippschalter ermöglicht darüber hinaus
die separate Regulierung der Spülwasserversorgung
und der Abführpumpe, so dass der Spülwasserstand im
Becken problemlos erhöht oder gesenkt werden kann.
Je nach Wunsch ermöglicht dies einen sparsameren
Wasserverbrauch oder, sollte dies aus Gründen des
Benutzerkomforts erforderlich sein, eine Erhöhung des
Spülwasserstands im Becken. Diese Konstruktion
1
ermöglicht außerdem eine vollständige Becken-
entleerung bei starkem Seegang.
PAR-MAX 4 Pumpe und Toilette
Einlass: 19 mm ( 3/4") Steckstutzen
Auslass: 25 mm (1") Steckstutzen
Pumpe und Toilette entsprechen
USCG 183.410 und ISO 8846
Marine für Zündschutz.
1-2 Liter pro Spülvorgang
Bezeichnung
Kompaktbecken, 12 Volt EMC
Kompaktbecken, 24 Volt EMC
Komfortbecken, 12 Volt EMC
Komfortbecken, 24 Volt EMC
Zeichen und entspricht der
EINBAU
Im Lieferumfang der Quiet Flush Toilette der Baureihe
37245 ist eine PAR-MAX 4 Pumpe enthalten, mit der
Seewasser für das Spülen des Toilettenbeckens
zugepumpt wird. Um eine optimale Funktion dieser
Pumpe zu gewährleisten, sollte der Abstand zur Toilette
möglichst gering gehalten werden. Da die Pumpe
selbstansaugend ist, darf sie sich oberhalb der
Wasserlinie des Bootes befinden. Bei ihrem Einbau
muss in der Einlassleitung zur Pumpe das im
Lieferumfang der Toilette enthaltene Pumpgard-Sieb
installiert werden.
Mehrfunktionsspülung der Toilette eignet sich eine
Schottwand, die bequem von der Toilette aus erreichbar
ist. Außerdem ist für ausreichend Platz für die Verlegung
der Anschlussleitungen von der Stromquelle und sowohl
zur Toilettenabführpumpe als auch zur PAR-MAX
Spülwasserpumpe zu sorgen.
Toilettensitz und –deckel mit den im Lieferumfang
enthaltenen Befestigungselementen am Keramikbecken
anbringen und die
Installationsort aufstellen. Dabei darauf achten, dass
über und hinter dem Becken genügend Platz für das
Hoch- und leichte Zurückklappen der Sitz- und
Deckelbaugruppe bleibt, damit diese sicher in der
hochgeklappten Position bleibt.
Die Abwasserpumpenbaugruppe
Keramikbecken kann auf Wunsch gedreht werden, um
1
Baureihe 37245
Als Einbauort für
Toilette am gewünschten
unter
die
dem
