REF.54866
MANUTENÇÃO
• A manutenção da ferramenta só deve ser
efetuada por pessoal qualificado.
• Quando efetuar a manutenção de uma
ferramenta, utilize apenas peças sobresselentes
idênticas. Utilize apenas peças autorizadas.
O equipamento deve ser mantido em bom estado,
livre de poeiras e detritos que possam interferir com
o seu funcionamento.

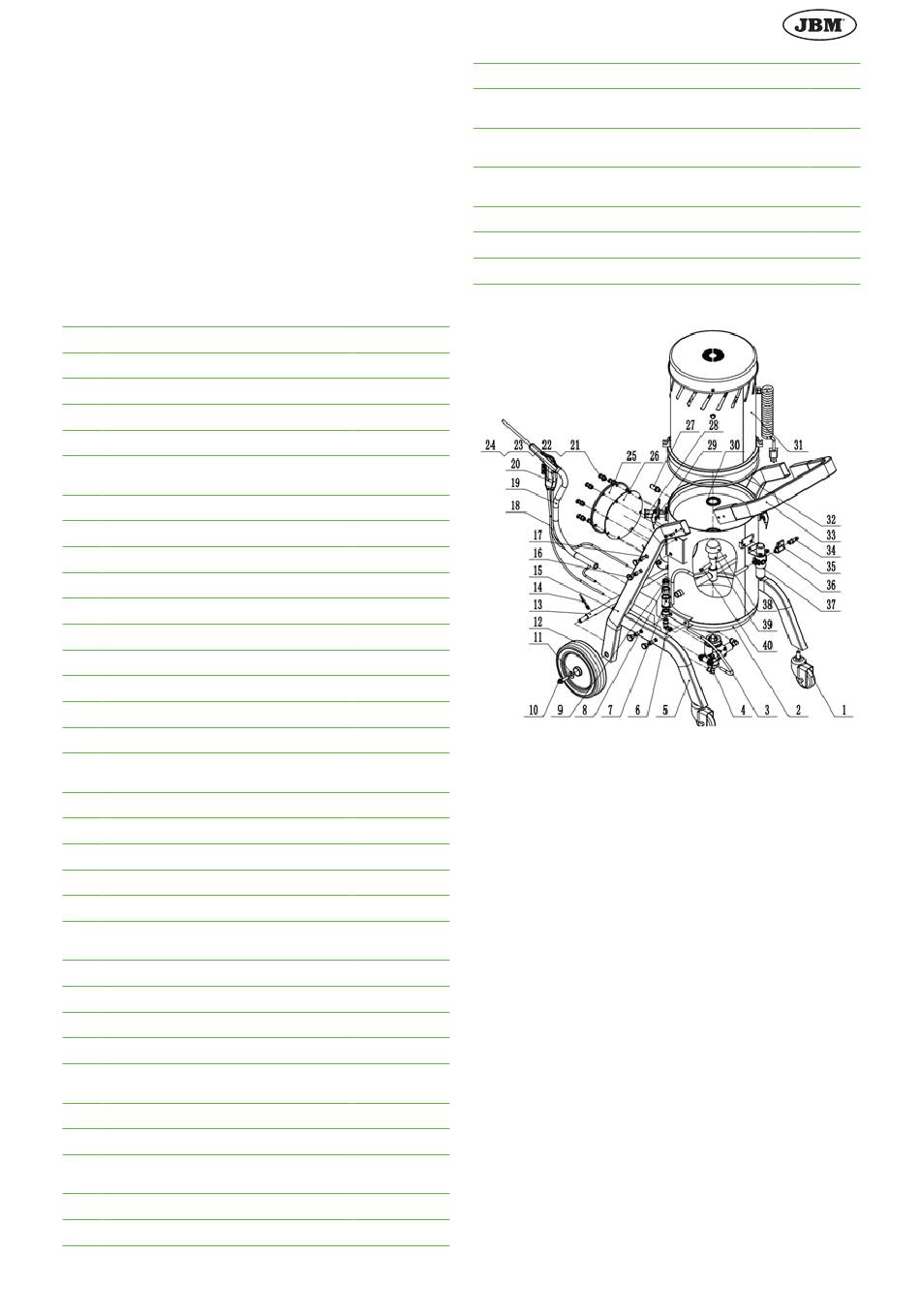

LISTA DE PEÇAS (VISÃO DETALHADA)
N. DESCRIÇÃO
1 Rodízio giratório de 3"
2 Conjunto do tanque
3 Mangueira de ar ø6xφ10
4 Válvula de areia
5 Perna de apoio
Acoplamento rápido de ângulo
6
reto
7 Tubo de areia de 1/2"
8 Casquilho de 1/2" a 1/4"
9 Acoplamento rápido
10 Parafuso de flange M8x16
11 Anilha plana M8
12 Roda de 8"
13 Eixo
14 Pino
15 Conjunto do suporte da roda
16 Tampão de borracha φ13,5
Parafuso de cabeça sextavada
17
M8x16
18 Mangueira de ar φ3xφ6
Tubo de PVC reforçado φ12xφ18
19
20 Montagem da pistola
21 Anilha plana M8
22 Anilha de mola M8
Parafuso de cabeça sextavada
23
M8x30
24 Porca sextavada M8
25 Tampa da porta de serviço
26 Junta da porta de manutenção
27 Válvula de segurança de 1/4"
Parafuso de cabeça redonda com
28
fenda M4x12
29 Retentor do fecho
30 O-Ring ø48x66
Conjunto do tanque do coletor
31
de pó
32 Junta do tanque do coletor de pó
33 Pega
34 Conector de entrada rápida
Válvula de esfera de drenagem
35
de 3/8"
Parafuso de cabeça redonda com
36
fenda M6x12
Válvula reguladora de pressão
37
BFR-3000
38 Conjunto de vedação
39 Tampa fixa
40 Conjunto de soldadura de entrada
QTD
2
1
2 0,8 M
1
2
1
2
2
2
2
2
2
1
2
2
10
11
3 3,0 M
1 3,0 M
1
8
8
8
8
1
1
1
8
2
1
1
1
1
· 25 ·
1
1
6
1
1
1
1
