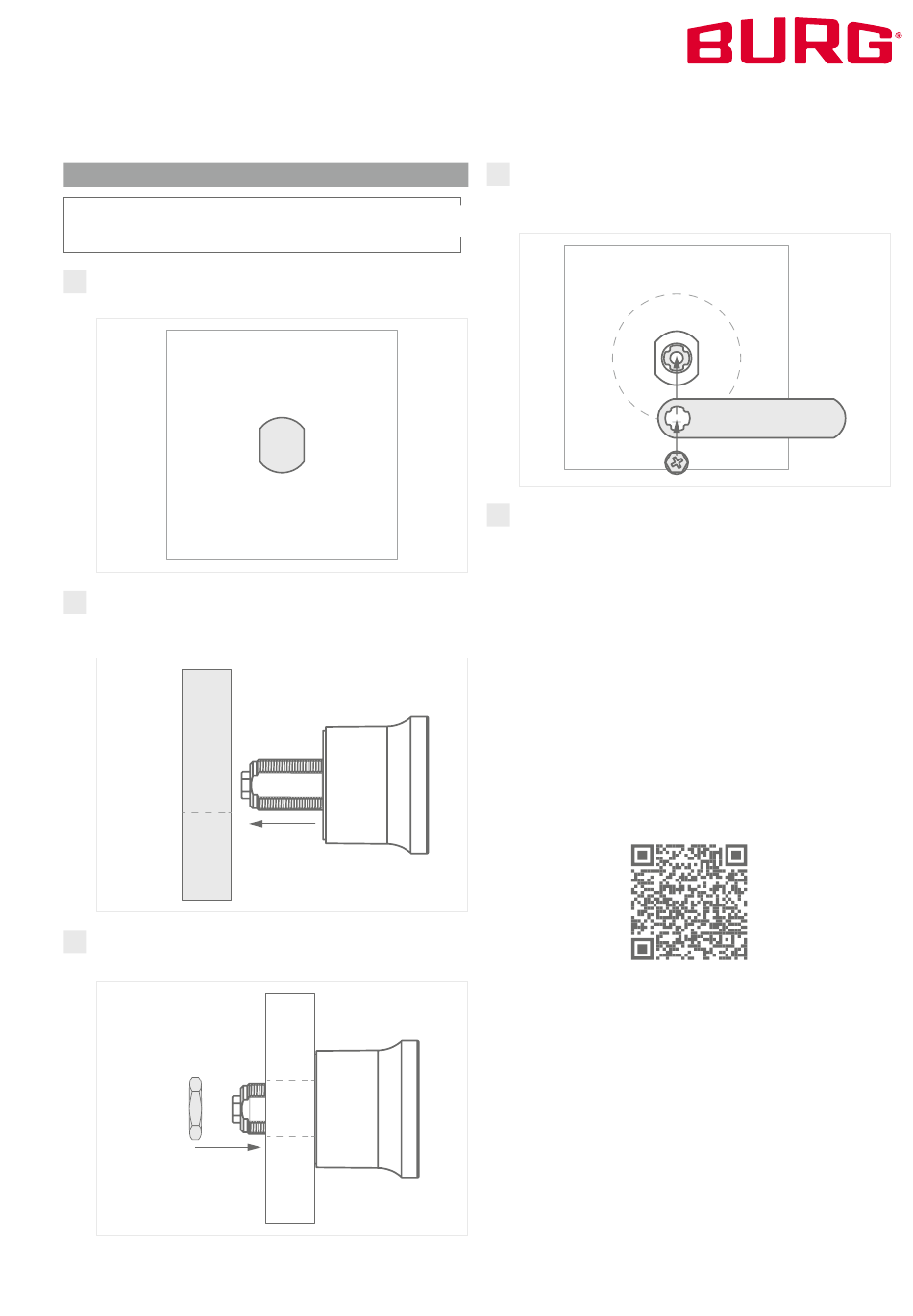

Montage RetroFit
Einbaumaße und Vorlagen (STEP-Dateien) zum Fräsen,
Stanzen oder Lasern können bei BURG angefragt werden.
1 Die Einbaulochung gemäß der Einbaumaße an der Türfront
vorbereiten (Maßangaben auf S. 4).
2
Das Schloss von vorne (Türaußenseite) in die Einbaulo-
chung einsetzen und in dieser Position halten. Das Schloss
muss gerade sitzen und das BURG-Logo oben sein.
3
M19 Mutter von hinten auf den Stator aufsetzen und mit
einem Steckschlüssel (SW22) handfest anziehen.
Flexo.Code | 26-02
4 Den Riegel aufsetzen. Mit der beigelegten Riegelbefesti-
gungsschraube und einem Kreuzschlitzschraubendreher
!
(z. B. Größe PH 2) handfest anziehen.
5
Prüfen, ob der Riegel im geschlossenen Zustand an dem
Schließblech oder der Falz ausreichend Halt findet. Der
Riegel sollte beim Schließen des Schließsystems ohne Druck
oder Widerstand in seine Endposition gedreht werden
können.
Hinweis: Durch ein anpassbares Schließblech lässt sich das
Schließen optimal einstellen. Mehr Informationen können
bei BURG angefragt werden.
Zum Video:
Montage (RetroFit)
Bei Onlineansicht auf
QR-Codes klicken.
