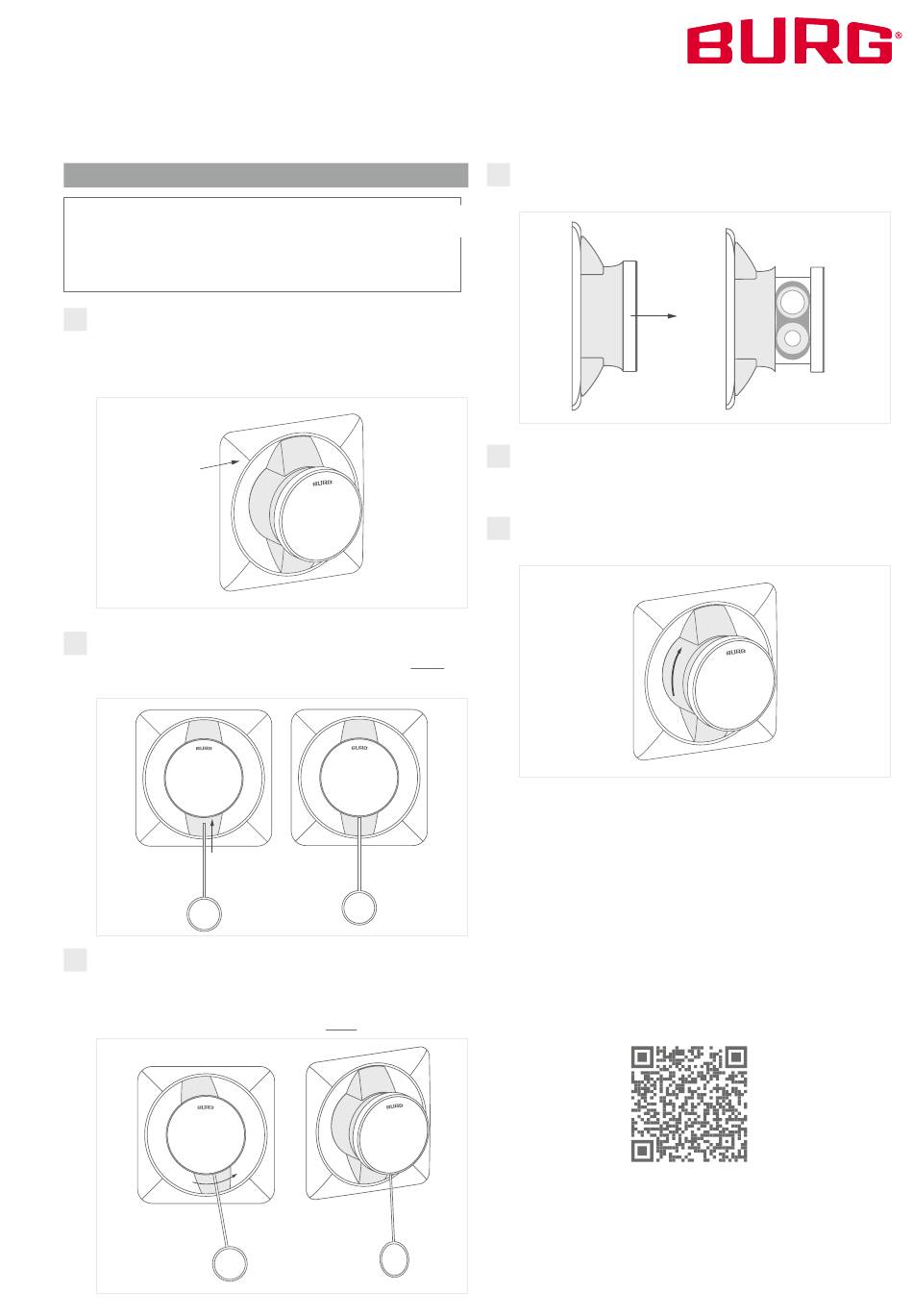

Batteriewechsel mit Öffnungs-Nadel
Für diese Batteriewechsel Option wird die Öffnungs-
Nadel benötigt. Für das Öffnen des Batteriefachs wird
nur der Mantel (in den Skizzen als grau hinterlegte Fläche
dargestellt) verdreht.
1
Im demontierten Zustand muss das Schloss am quadra-
tischen Gehäuse (Griffschale) festgehalten werden. Im
montierten Zustand muss das Schloss nicht festgehalten
werden.
Öffnungs-Nadel vorsichtig bis zum Widerstand in die
2
Öffnung unterhalb der Bedieneinheit stecken und leicht
drücken.
3
Öffnungs-Nadel in der Position halten und die Nadel mit
dem Mantel (in der Skizze als grau hinterlegte Fläche dar-
gestellt) um ca.10° gegen den Uhrzeigersinn drehen. Das
Bedienfeld wird bei diesem Vorgang nicht gedreht.
Flexo Q.RFID | 26-02
4 Öffnungs-Nadel herausnehmen und das Bedienfeld nach
vorne ziehen.
!
5
Batteriefachdeckeln entfernen. Batterien gemäß der (+/-)
Symbole austauschen und den Batteriefachdeckel wieder
aufsetzen.
6
Das Bedienfeld zurück schieben. Den Mantel vorsichtig im
Uhrzeigersinn zurückdrehen, bis er einrastet.
1
Video exemplarisch am Flexo Q erstellt. Gilt für alle Schlösser der Flexo- und Flexo
Q.Serie.
Zum Video:
Batteriewechsel
