Burg Flexo Q.RFID Bedienungsanleitung Seite 9

Montage
Einbaumaße und Vorlagen (STEP-Dateien) zum Fräsen,
Flexo Q Serie Montage
Stanzen oder Lasern können bei BURG angefragt werden.
1)

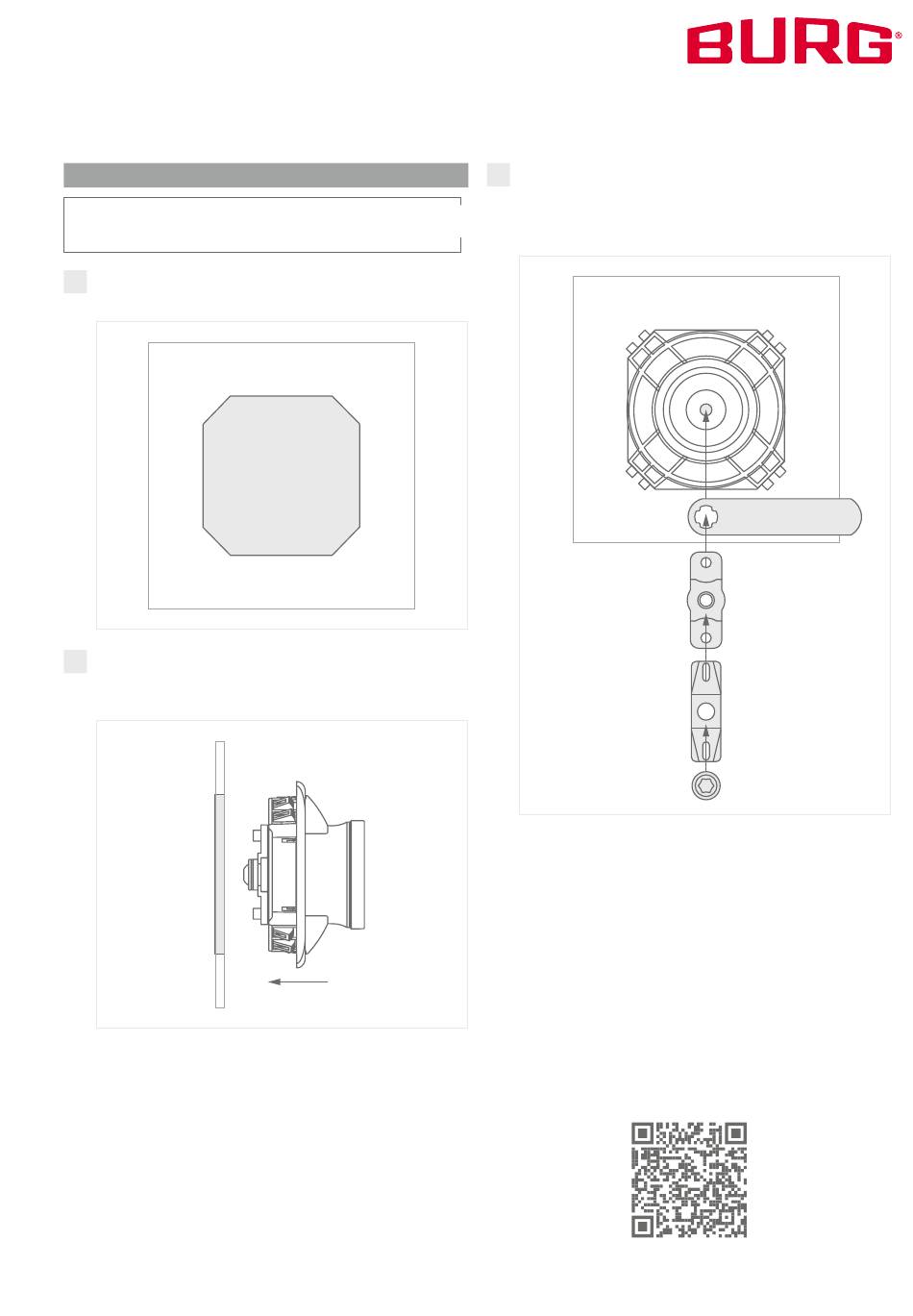

1 Die Einbaulochung gemäß der Einbaumaße an der Türfront
Flexo Q Serie Montage
vorbereiten (Maßangaben auf S. 4).
1)
2 Das Schloss von vorne (Türaußenseite) in die Einbaulo-
chung einclicken. Das Schloss muss gerade sitzen und das
BURG-Logo oben sein.
BURG Lüling GmbH & Co. KG
BURG Lüling GmbH & Co. KG
Flexo Q.RFID | 26-02
2)
2)
3 Den Riegel, die Zweipunktverriegelung und das Sicherungs-
blech aufsetzen. Mit der beigelegten Riegelbefestigungs-
!
schraube und einem Torx-Schraubendreher
(z. B. Größe TX 25) handfest anziehen.
1)
2)
1)
Prüfen, ob der Riegel im geschlossenen Zustand an dem
Schließblech oder der Falz ausreichend Halt findet. Der
Riegel sollte beim Schließen des Schließsystems ohne Druck
oder Widerstand in seine Endposition gedreht werden
können.
Hinweis: Durch ein anpassbares Schließblech lässt sich das
Schließen optimal einstellen. Mehr Informationen können
bei BURG angefragt werden.
1)
version: 26-02
Zum Video:
Montage
Bei Onlineansicht auf
version: 26-02
QR-Codes klicken.
Rev. 04 | Deutsch | 9
