mauk 2807 Bedienungsanleitung
Verwandte Anleitungen für mauk 2807
Inhaltszusammenfassung für mauk 2807

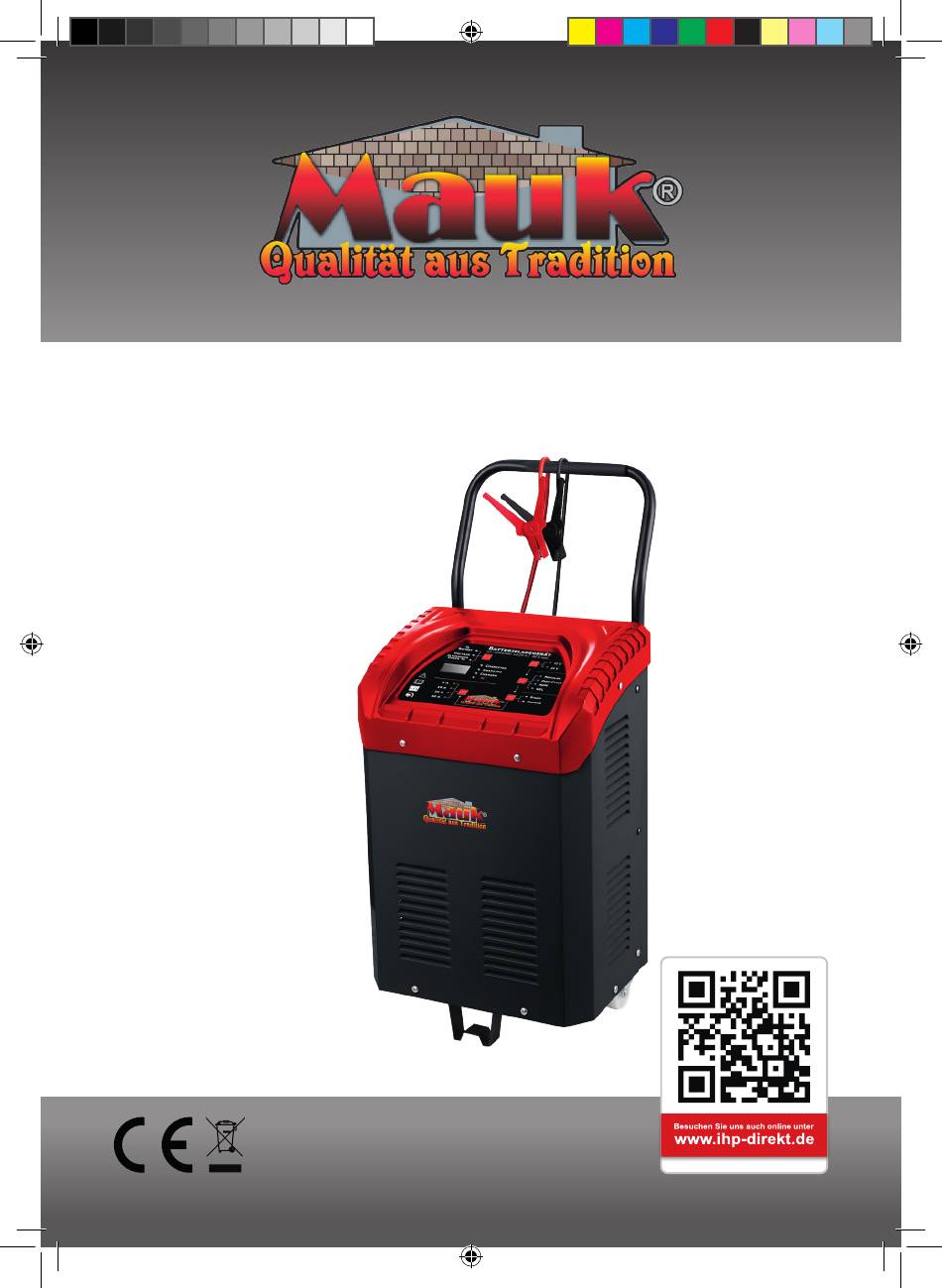

- Seite 1 Batterieladegerät mit Jumpstart 12/24 V / 40 A max. Art.-Nr.: 2807 Modell: MBLJS-40A Bitte für den künftigen Gebrauch aufbewahren. 2807_Mauk_Batterieladegeraet-mit-Jumpstart_BDA_v4.indd 1 2807_Mauk_Batterieladegeraet-mit-Jumpstart_BDA_v4.indd 1 02.12.2025 09:11:51 02.12.2025 09:11:51...
- Seite 2 Kurzbeschreibung Kurzbeschreibung Batterieladegerät Bedienfeld Griff Pluspol-Klemme (+) Minuspol-Klemme (-) Räder Standfuß Auswahltaste „12 V / 24 V“ Auswahltaste „Batterie-Typ“ Auswahltaste „Laden/Starten“ Auswahltaste „Stromstärke“ Display Auswahltaste Anzeige/Display „Batterie/Volt/Lichtmaschine“ 2807_Mauk_Batterieladegeraet-mit-Jumpstart_BDA_v4.indd 2 2807_Mauk_Batterieladegeraet-mit-Jumpstart_BDA_v4.indd 2 02.12.2025 09:12:13 02.12.2025 09:12:13...
- Seite 3 Inhaltsverzeichnis, Lieferumfang Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Gerät aus dem Hause Mauk ent- ® schieden haben. Damit Sie lange Freude an dem Gerät haben und um jegliches Risiko zu vermeiden, lesen Sie bitte diese Anleitung aufmerk- sam durch.
- Seite 4 Warnung! Stromschlagge- fahr! Bestimmungsgemäße Verwendung Das Mauk Batterieladegerät mit Jumpstart-Funktion wurde zur Aufladung und Er- haltungsladung von 12V- und 24V-Batterien mit Elektrolyt-Lösung, AGM-Batterien, Blei-Säure-, Deep Cycle- und Gel-Batterien entwickelt. Außerdem können Sie entladene Batterien abhängig vom Batterietyp regenerie- ren.
- Seite 5 Best. Verwendung, Sicherheitshinweise säure-Batterien) konzipiert, welche weitestgehend in PKWs, Motorrädern und einigen anderen Fahrzeugen verwendet werden. Diese können z.B. WET- (mit flüssigem Elektrolyt), GEL- (mit gelförmigem Elektrolyt) oder AGM (mit Elekt- rolyt absorbierenden Matten) sein. Eine spezielle Konzeption des Geräts er- möglicht ein Wiederaufladen der Batterie auf fast 100% ihrer Kapazität.
- Seite 6 Sicherheitshinweise Lassen Sie das Netzkabel im Beschädigungsfall nur von autorisiertem und geschultem Fachpersonal reparieren! Setzen Sie sich im Reparaturfall mit der Servicestelle Ihres Landes in Verbindung! STROMSCHLAG GEFAHR! Stellen Sie bei einer fest im Fahrzeug montierten Batterie sicher, dass das Fahrzeug außer Betrieb ist! Schalten Sie die Zündung aus und brin- gen Sie das Fahrzeug in Parkposition, mit angezogener Feststellbremse (z.
- Seite 7 Sicherheitshinweise kommen geschützt vor Feuchtigkeit durch! STROMSCHLAG GEFAHR! Führen Sie die Montage, die Wartung und die Pflege des Kfz - Batterieladegerätes nur frei vom Netzstrom durch! STROMSCHLAG GEFAHR! Trennen Sie nach Been- digung des Auflade- und Erhaltungsladevorgangs, bei einer ständig im Fahrzeug angeschlossenen Batterie, zuerst das Minus - Pol - Anschlusskabel (schwarz) des Kfz - Batterielade- geräts vom Minus - Pol der Batterie.
- Seite 8 Sicherheitshinweise erfolgt die so genannte Knallgasreaktion! Führen Sie den Auflade- und Erhaltungsladevorgang in einem witterungs- geschützten Raum mit guter Belüftung durch. Stellen Sie sicher, dass beim Auflade- und Erhaltungsladevorgang kein offenes Licht (Flammen, Glut oder Funken) vorhanden ist! EXPLOSIONS- UND BRANDGEFAHR! Stellen Sie sicher, dass explosive oder brennbare Stoffe, z.
- Seite 9 Sicherheitshinweise Batterie! Stellen Sie vor dem Netzstrom anschluss sicher, dass der Netzstrom vorschriftsmäßig mit 230 V~ 50 Hz, geerdetem Null leiter, einer 16 A - Sicherung und einem FI - Schalter (Fehlerstromschutzschalter) ausgestattet ist! Andernfalls kann das Gerät beschädigt werden. Setzen Sie das Kfz - Batterieladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatur einwirkung über 50 °C aus! Bei höheren Temperaturen sinkt automa-...
- Seite 10 Sicherheitshinweise Informieren Sie sich vor dem Anschluss des Kfz - Batteriela- degerätes an eine Batterie, die ständig in einem Fahrzeug angeschlossen ist, über die Einhaltung der elektrischen Si- cherheit und Wartung anhand der Originalbetriebsanleitung des Fahrzeugs! Andernfalls besteht eine Verletzungsgefahr und / oder die Gefahr, dass Sachschäden entstehen.
- Seite 11 Techn. Daten, Anschlie ß Technische Daten Eingangsspannung (U 230 V ~ Nennfrequenz 50 Hz Max. Eingangsleistung 1200 W 5 A (12V or 24V), 10 A (12V or 24V), Ausgangsstrom (I 20 A (12V or 24V), 40 A (12V) Nennausgangsspannung (U 12 V / 24 V Unter 12 V oder 24 V, Max.
- Seite 12 Trennen, Bedienung Trennen • Trennen Sie das Gerät von der Stromversorgung. • Entfernen Sie die Minuspol-Klemme vom Minuspol der Batterie. • Entfernen Sie die Pluspol-Klemme vom Pluspol der Batterie. • Schließen Sie das positive Verbindungskabel des Fahrzeugs wieder an die positive Batterieklemme an.
- Seite 13 Batterie-Auswahl Batterie-Auswahl • Der Batterietyp muss vor dem Ladebeginn korrekt ausgewählt werden. Es folgen einige typische Anwendungsbeispiele: Kapazität der Batterie Empfohlener Ladestrom 8 Ah bis 40 Ah 20 Ah bis 180 Ah 10 A 60 Ah bis 350 Ah 20 A 120 Ah bis 600 Ah 40 A •...
- Seite 14 Motor-Start Motor-Start • Hinweis: Die Startsteuerung erfolgt nur, wenn die erkannte Batteriespan- nung unter 7,2 V (im 12V-Modus) oder 14,4 V (im 24V-Modus) liegt. • Wenn die Funktion „Start“ durch die Auswahltaste „Charge Start“ ausge- wählt wird, leuchtet die entsprechende LED. Die Startzeit des Prozesses be- trägt 5 Sekunden.
- Seite 15 Anzeige des Ladestatus • Sie können verschiedene Batterien bei unterschiedlichen Umgebungstem- peraturen mit unterschiedlichen Lademodi aufladen. Im Vergleich zu her- kömmlichen Autoladegeräten verfügt das Mauk Batterieladegerät über eine spezielle Funktion zur Wiederverwendung einer entladenen Batterie/wieder- aufladbaren Batterie. • Sie können eine vollständig entladene Batterie/wiederaufladbare Batterie aufladen.
- Seite 16 ... / Wiederaufladung + Ladungserh. - Alternator Check %: Zeigt die Ausgangsleistung des Fahrzeugs in Prozent an. Wenn die Lichtmaschine des Fahrzeugs in Betrieb ist, gibt sie Wechselstrom ab. Diese Wechselstromversorgung wird in Gleichstrom um- gewandelt. Die Fahrzeugbatterie wird mit Gleichstrom geladen. Der Pro- zentsatz der Leistung und die vom Ladegerät erfasste Spannung lassen sich über „Alternator Check %“...
- Seite 17 ... / Pulse-Charging (Impulsladung) • Ladungserhaltung: Nach Abschluss des Ladevorgangs („Charged“) wird die Spannung der angeschlossenen Batterie langsam sinken. Sinkt die Spannung der Batterie auf 25,6 V, wird die Batterie schwach geladen (bei Ladestrom 5 A oder 10 A beträgt diese schwache Ladung 1 A; bei einem La- destrom von 20 A beträgt er 2 A).
- Seite 18 Wartung und Pflege die Batterie vollständig geladen ist. Während des Ladens mit 20 A wird der Ladezustand automatisch auf 10 A umgestellt, wenn die Spannung größer oder gleich 14,0 V ist, bis die Batterie vollständig geladen ist. • 24V GEL: Während des Ladens mit 20 A wechselt der Ladezustand auto- matisch auf 10 A, wenn die Spannung größer oder gleich 28,0 V ist, bis die Batterie vollständig geladen ist.
- Seite 19 Servicehinweise / Entsorgung Servicehinweise Für mehr Service, weitere Qualitätsprodukte und Zubehör aus unserer Fertigung besuchen Sie uns im Internet. Dort finden Sie neben unserer Hotline auch ein Kontaktformular, über das Sie uns erreichen können. Unsere kompetenten Fachkräfte werden Ihnen umgehend mit Rat und Tat zur Seite stehen.
- Seite 20 Katharina-Loth-Str. 15 66386 St. Ingbert Deutschland erklären in alleiniger Verantwortung, dass das Produkt Batterieladegerät mit Jumpstart 12/24 V / 40 A max. Art.-Nr.: 2807 Modell: MBLJS-40A den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien EU-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU EU-Niederspannungsrichtlinie...
