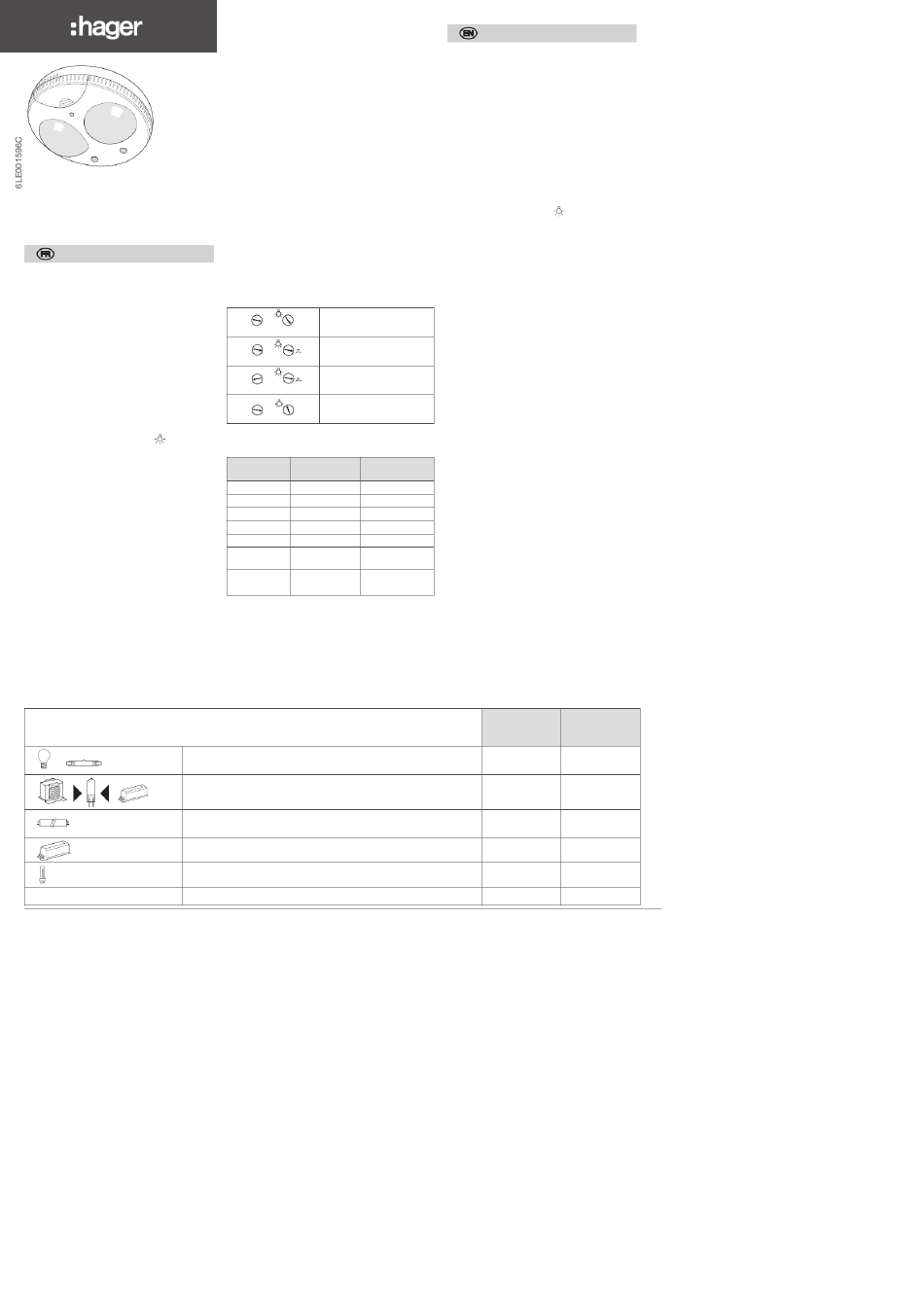

hager EE810 Bedienungsanleitung

a Detecteur de présence 1 canal
e
z One-Channel Presence Detector
i
EE810, 52366
A Notice d'instructions
Présentation du produit et
principes de fonctionnement
Le détecteur EE810, 52366 est un détecteur
de présence 1 canal permettant de détecter
des mouvements de faible amplitude
(ex : personne travaillant à un bureau).
Cette détection se fait à l'aide de 2 capteurs-
pyroélectriques qui se trouvent sous les len-
tilles de détection 5 .
Le capteur mesure en continu la luminosité
6
dans la pièce et la compare au niveau prédéfini
par réglage sur le potentiomètre 2 .
La tête du détecteur est orientable à 90° et
permet d'adapter la zone de détection suivant-
la configuration du local.
:
Commande sortie éclairage S1
La sortie éclairage S1 est commutée dès
lorsque le niveau de luminosité défini par le
potentiomètre est jugé insuffisant et qu'une
2
présence est détectée.
Après détection, la lumière reste allumée pen-
dant la durée prédéfinie par le potentiomètre
ou sera coupée automatiquement dès que
1
la luminosité ambiante sera suffisante.
La temporisation 1 est relancée après cha-
quedétection de présence.
Commande de minuterie : Sortie S2
A l'aide de sa sortie impulsion , le détecteur
_
EE810, 52366 peut commander une minuterie.
Pour ce fonctionnement, le potentiomètre 1
être sur la position . Le seuil de luminosité est
_
réglé par le potentiomètre 2 . Dans ce mode, la
sortie éclairage n'est plus commandée.
Association de plusieurs détecteurs : sortie S2
Le détecteur EE810, 52366 peut être associé à
un détecteur 2 canaux EE811 ou un détecteur
1/10V EE812 afin d'étendre la zone de couver-
ture. (Sortie S2). Pour utiliser ce mode, il suffit
de régler le potentiomètre 2 sur "On" et le
potentiomètre sur la position . Dans ce
1
_
mode, la sortie éclairage n'est plus commandée.
Type de charges / Lighting loads
Incandescentes, Halogène 230 V
Incandescent Halogen 230 V
Halogène TBT (12 ou 24 V) via transformateur ferromagnétique ou électronique
Halogen ELV (12 or 24 V) via ferromagnetic or electronic transformer
Tubes fluorescents compensés en parallèle
Parallel compensated fluorescent tubes
Ballast électronique
Electronic ballast
Lampes fluocompactes
230 V v
Compact fluorescent
LED / LED
1
Mode Test :
Ce mode permet de valider la zone de détection.
Pour sélectionner ce mode, mettre le potentio-
mètre sur la position " test ".
1
Chaque détection sera alors signalée par l'allumage
du voyant V1 durant 1 seconde, si le niveau
4
d'éclairement est inférieur au seuil réglé.
La sortie d'éclairage S1 n'est pas commandée dans
ce mode, les réglages de temporisation sont ignorés.
Réglages
Les 2 tableaux ci-dessous vous permettront d'ef-
fectuer les réglages nécessaires au bon fonctionne-
ment du détecteur.
Commande éclairage
sortie S1
5'
lux
min
Commande sortie S2
mode 1
lux
Commande sortie S2
On
mode 2
lux
test
Test
lux
Ordre de grandeur de luminosité
Position du Valeur Lieux
potentiomètre en Lux d'application
1 5 —
2 100 Couloir
3 200 Couloir, WC
4 300 Travail sur écran
5 500 Bureaux
Salles de classes,
6 800
Laboratoire
Mesure de la
doit On
luminosité inhibée
Les positions du potentiomètre de ce tableau sont
indicatives et dépendent de l'environnement
d'installation (mobilier, sol, mur...).
Montage
cf annexe
Z User instructions
Product description and
operation principles
Detector EE810, 52366, is a one-channel pres-
ence presence detector designed to detect low
amplitude movements (e.g. workersitting at a
desk).
Detection is by means of 2 pyroelectric sensors
located under detection lens . The sensor
5
measures the brightness in the room on a conti-
nuous basis and compares it against the level
preset by means of potentiometer 2 .The head
of the detector is directional at 90° and can be
used to adjust the detection area according to
the room configuration.
:
Control of lighting output
The lighting output S1 is switched on as soon
as the brightness level set by thepotentiometer
2 is considered too low and a presence is
detected.
After detection, the light remains switched on
during the time period preset by the potentio-
meter or will be switched off automatical-
1
lyas soon as the brightness level in the room
ishigh enough.
The time delay is started each time after-
1
presence detection has occurred.
Control of timer: Output S2
Using its impulse output , the detectorEE810,
52366 can control a timer.
For this operation, the potentiometer 1 must
be set to the position .
_
The brightness threshold is under control ofthe
potentiometer . In this mode, the lighting
2
ouput is no longer under control.
Association of several detectors: Output S2
Detector EE810, 52366 can be associated with
two-channel detector EE811, 52367 or to a
1/10V detector EE812, 52368 to extend its
zoneof coverage. (S2 Output).
To use this mode, just set the potentiometer
2 to the "On" position and the potentiometer
1 to the position . In this mode, the
_
lighting output is no longer under control.
Test Mode:
This mode makes it possible to validate the
detection area. To select this mode, set the
potentiometer 1 to the position "test".
Indicator V1 4 will indicate any detection by
lighting for one second if the level of illumina-
tion is lower than the preset threshold. The
lighting output S1 is not controlled in this
mode, the time settings will remain ignored.
S1 S2
10A AC1 0.8A max.
230 V v 230 V v
-
2300 W
-
1500 W
-
290 W / C=32µF
-
580 W
-
20 x 18 W
-
20 x 18 W
6LE001596C
