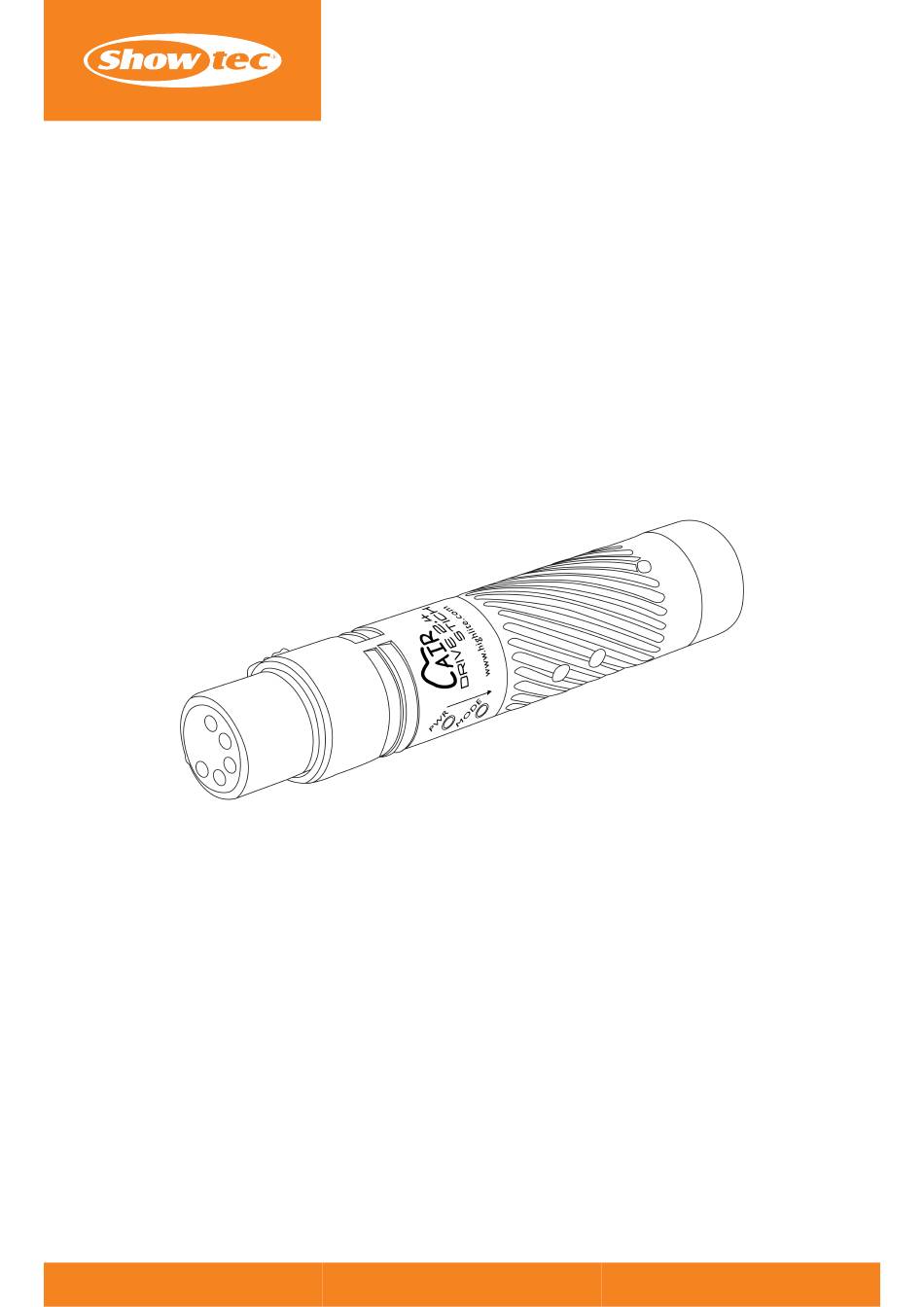

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH V1.0 Airdrive 2.4 Stick, 5-pin XLR Produktcode: 50280...
- Seite 2 Airdrive 2.4 Stick, 5-pin XLR Vorwort Vielen Dank, dass Sie dieses Showtec Produkt gekauft haben. Der Zweck dieser Bedienungsanleitung ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.
- Seite 3 Airdrive 2.4 Stick, 5-pin XLR Inhaltsverzeichnis 1. Einführung ............................
- Seite 4 Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Ihre Lieferung enthält: Abbildung 1 • • Showtec Airdrive 2.4 Stick, 5-pin XLR • • 1 x USB-A auf 5 V DC Ladekabel • •...
- Seite 5 Airdrive 2.4 Stick, 5-pin XLR 1.4. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung durch Sicherheitszeichen gekennzeichnet. Befolgen Sie immer die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, GEFAHR zum Tod oder zu schweren Verletzungen führen kann.
- Seite 6 Airdrive 2.4 Stick, 5-pin XLR Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder...
- Seite 7 Airdrive 2.4 Stick, 5-pin XLR Achtung Nur für den professionellen Gebrauch Dieses Gerät darf nur für den Zweck verwendet werden, für den es bestimmt ist. Dieses Gerät ist für den Einsatz als ein drahtloser DMX-512-Empfänger konzipiert. Jede unsachgemäße Verwendung kann zu gefährlichen Situationen führen und Verletzungen und Sachschäden zur Folge haben.
- Seite 8 Airdrive 2.4 Stick, 5-pin XLR Beschreibung des Geräts Der Showtec Airdrive 2.4 Stick, 5-pin XLR kommt ein drahtloser DMX-512-Empfänger mit integrierter Batterie. Er ist kompatibel mit den Protokollen Wireless DMX und LumenRadio und unterstützt bis zu 79 Kanäle für den Betrieb im 2,4 GHz ISM-Band.
- Seite 9 Airdrive 2.4 Stick, 5-pin XLR 3.2. Beschreibung des Produkts Modell: Airdrive 2.4 Stick, 5-pin XLR Batterie: Batterie-Typ Lithium-Ionen-Polymer Spannung der Batterie 3,7 V Kapazität 0,45 Ah Batteriebetrieb 1,66 Wh Kontrolle und Programmierung: DMX-Kanäle 512 Protokolle DMX Betriebsmodi Empfänger Elektrische Spezifikationen und Anschlüsse:...
- Seite 10 Airdrive 2.4 Stick, 5-pin XLR 3.3. Abmessungen Abbildung 3 Produktcode: 50280...
- Seite 11 05) Starten Sie den Linking-Vorgang auf dem Sendegerät, um eine Verbindung mit dem Airdrive 2.4 Stick, 5-pin XLR herzustellen. Das Signal des Sendegeräts wird nun an die Geräte gesendet, die an Airdrive 2.4 Stick, 5-pin XLR angeschlossen sind. Produktcode: 50280...
- Seite 12 Airdrive 2.4 Stick, 5-pin XLR 4.2. Sichtverbindung Der Übertragung von Funkwellen durch die Luft sind Grenzen gesetzt. Physikalische Barrieren wie Glas oder Wände schränken den Übertragungsbereich ein. Es ist wichtig, dass zwischen den Sendern und Empfängern immer eine freie Sichtverbindung besteht.
- Seite 13 Maximal empfohlene Entfernung für DMX-Datenverbindungen: 300 m • • Maximal empfohlene Anzahl von Geräten in einer DMX-Datenverbindung: 32 Geräte • • Die Betriebszeit des Airdrive 2.4 Stick, 5-pin XLR verringert sich erheblich, wenn mehr Geräte an die Datenverbindung angeschlossen werden Produktcode: 50280...
- Seite 14 Airdrive 2.4 Stick, 5-pin XLR 4.4. Aufladen der Batterie GEFAHR Explosionsgefahr durch falsche Handhabung Dieses Gerät enthält einen eingebauten wiederaufladbare Lithium-Ionen-Polymer Batterie. Die Batterie ist nicht austauschbar. Die Batterie kann explodieren oder Verbrennungen verursachen, wenn sie zerdrückt, zerlegt oder einem Feuer oder hohen Temperaturen ausgesetzt wird.
- Seite 15 Der Airdrive 2.4 Stick, 5-pin XLR muss von einem zuvor angeschlossenen Sendegerät getrennt werden, bevor sie mit einem anderen Sendegerät verbunden werden kann. 01) Halten Sie die Modus-Taste (03) der Airdrive 2.4 Stick, 5-pin XLR so lange gedrückt, bis die LED-Anzeige (02) blau blinkt.
- Seite 16 Airdrive 2.4 Stick, 5-pin XLR Fehlersuche Diese Anleitung zur Fehlerbehebung enthält Lösungen für Probleme, die von einem Laien umgesetzt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen.
- Seite 17 Airdrive 2.4 Stick, 5-pin XLR Wartung 6.1. Vorbeugende Wartung Achtung Überprüfen Sie das Gerät vor dem Gebrauch visuell auf eventuelle Mängel. Stellen Sie sicher, dass: • • das Gehäuse nicht beschädigt ist. • • das Stromkabel nicht beschädigt ist und keine Materialermüdung aufweist.
- Seite 18 örtlichen Behörden oder bei einem autorisierten Händler. Zulassung Hiermit erklärt Highlite International, dass das Gerät Airdrive 2.4 Stick, 5-pin XLR, Produktcode 50280der Richtlinie 2014/53/EU (RED - Radio Equipment Directive) entspricht. Der vollständige Text der EU-Konformitätserklärung ist auf der jeweiligen Produktseite auf der Website Highlite International (www.highlite.com) verfügbar.
- Seite 19 Airdrive 2.4 Stick, 5-pin XLR Produktcode: 50280...
- Seite 20 Showtec ist eine Marke von Highlite International B.V.
