Inhaltszusammenfassung für SHOWTEC AirDrive 2.4 Pocket

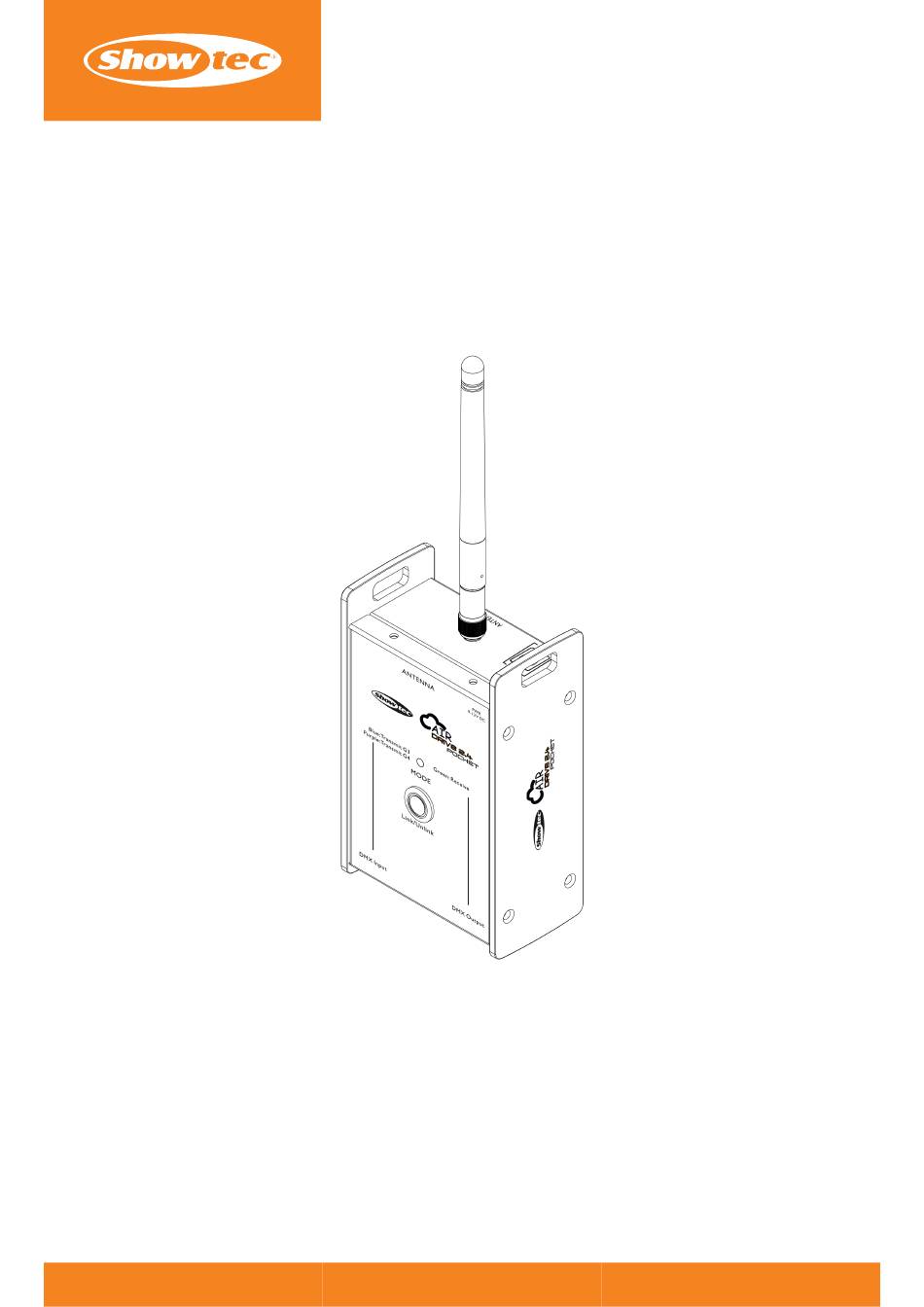

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH V1.0 AirDrive 2.4 Pocket, 3-polig XLR Produktcode: 50259...
- Seite 2 AirDrive 2.4 Pocket, 3-polig XLR Vorwort Vielen Dank, dass Sie dieses Showtec Produkt gekauft haben. Der Zweck dieser Bedienungsanleitung ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.
-
Seite 3: Inhaltsverzeichnis
AirDrive 2.4 Pocket, 3-polig XLR Inhaltsverzeichnis 1. Einführung ............................ -
Seite 4: Einführung
Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Ihre Lieferung enthält: Abbildung 1 • • Showtec AirDrive 2.4 Pocket, 3-polig XLR • • Antenne • •... -
Seite 5: Symbole Und Signalwörter
AirDrive 2.4 Pocket, 3-polig XLR 1.4. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung durch Sicherheitszeichen gekennzeichnet. Befolgen Sie immer die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, GEFAHR zum Tod oder zu schweren Verletzungen führen kann. -
Seite 6: Sicherheit
AirDrive 2.4 Pocket, 3-polig XLR Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... -
Seite 7: Anforderungen An Den Nutzer
AirDrive 2.4 Pocket, 3-polig XLR • • es keine Verformungen an Gehäusen, Befestigungen und Installationspunkten gibt. • • die Stromkabel nicht beschädigt sind und keine Materialermüdung aufweisen. Achtung Setzen Sie das Gerät keinen Bedingungen aus, die die angegebene IP-Klasse überschreiten. -
Seite 8: Beschreibung Des Geräts
AirDrive 2.4 Pocket, 3-polig XLR Beschreibung des Geräts Der Showtec AirDrive 2.4 Pocket, 3-polig XLR ist ein kompakter DMX-512-Transceiver, der zwischen Sende- und Empfangsmodus umgeschaltet werden kann. Im Sendemodus überträgt das Gerät Daten im G3- oder G4- Modus. Im Empfangsmodus kann das Gerät Signale im G3-, G4- oder G4S-Modus empfangen. Eine funktionierende Einrichtung erfordert ein Gerät als Sender und mindestens eines als Empfänger. -
Seite 9: Ansicht Von Unten
AirDrive 2.4 Pocket, 3-polig XLR 3.2. Ansicht von unten Abbildung 3 3-polig DMX XLR-Anschluss OUT Montageöffnung (3/8") 3-polig DMX XLR-Anschluss IN Produktcode: 50259... -
Seite 10: Beschreibung Des Produkts
AirDrive 2.4 Pocket, 3-polig XLR 3.3. Beschreibung des Produkts Modell: AirDrive 2.4 Pocket, 3-polig XLR Steuerung und Programmierung: DMX-Kanäle 512 Protokolle DMX Betriebsmodi Transceiver Elektrische Spezifikationen und Anschlüsse: Stromversorgung 9-12 V DC Stromverbrauch Stromanschluss Eingang Niederspannungs-DC-Stecker DMX-Anschluss Eingang XLR 3P ... -
Seite 11: Abmessungen
AirDrive 2.4 Pocket, 3-polig XLR 3.4. Abmessungen Abbildung 4 3.5. Optionales Zubehör Zusätzliche Antennen, die die Reichweite der Verbindung erhöhen, können separat erworben werden. Die folgenden Produkte sind verfügbar: • • 50117 Mini-Außenantenne 2,4 GHz, 2 dBi • • 50118 Omni-Innenantenne 2,4 GHz, 3 dBi •... -
Seite 12: Installation
AirDrive 2.4 Pocket, 3-polig XLR Installation 4.1. Sicherheitshinweise für die Installation WARNUNG Eine falsche Installation kann zu schweren Verletzungen und Sachschäden führen. Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder fachkundigen Personen durchgeführt werden. Befolgen Sie alle geltenden europäischen, nationalen und lokalen Sicherheitsvorschriften für das Aufrüsten und für Traversen. -
Seite 13: Montageoptionen
AirDrive 2.4 Pocket, 3-polig XLR 4.4. Montageoptionen Das Gerät kann mit einer Klemme an einem Mikrofonständer, einer Traverse oder einer anderen Takelagestruktur montiert werden. Vergewissern Sie sich, dass alle Lasten innerhalb der vorgegebenen Grenzen der tragenden Struktur liegen. VORSICHT Schränken Sie den Zugang unter dem Arbeitsbereich während des Aufrüstens/Abbaus ein. -
Seite 14: Montage Mit Einer Klemme
AirDrive 2.4 Pocket, 3-polig XLR 4.4.2. Montage mit einer Klemme Abbildung 6 Um das Gerät mit einer Klemme zu befestigen, gehen Sie wie folgt vor: 01) Montieren Sie die Klemme an der Montageöffnung (M10) (04). Achten Sie darauf, dass Sie eine Klemme verwenden, die für die Befestigung des Geräts an einer... -
Seite 15: Sichtverbindung
AirDrive 2.4 Pocket, 3-polig XLR 4.6. Sichtverbindung Der Übertragung von Funkwellen durch die Luft sind Grenzen gesetzt. Physikalische Barrieren wie Glas oder Wände schränken den Übertragungsbereich ein. Es ist wichtig, dass zwischen den Sendern und Empfängern immer eine freie Sichtverbindung besteht. -
Seite 16: Anschließen An Die Stromversorgung
AirDrive 2.4 Pocket, 3-polig XLR 4.7. Anschließen an die Stromversorgung Achtung Der falsche Umgang mit dem Netzadapter kann zu gefährlichen Situationen führen. Für den Betrieb dieses Geräts ist ein AC-Netzadapter erforderlich (nicht im Lieferumfang enthalten). Ein falscher Umgang mit dem Netzadapter kann zu gefährlichen Situationen führen. -
Seite 17: Einrichtung Und Betrieb
Trennen Sie die Stromzufuhr, bevor Sie Datenkabel anschließen oder abziehen. 5.2. Einrichtungsbeispiel Der AirDrive 2.4 Pocket, 3-polig XLR kann in verschiedenen Einrichtungen verwendet werden. Es sind mindestens zwei Geräte erforderlich: Ein Gerät für die Verwendung als Sender und ein Gerät für die Verwendung als Empfänger. -
Seite 18: Einrichtung Als Signalverstärker
AirDrive 2.4 Pocket, 3-polig XLR 5.3. Einrichtung als Signalverstärker Der AirDrive 2.4 Pocket, 3-polig XLR kann als Signalverstärker verwendet werden, um das Signal über größere Entfernungen zu verstärken. Abbildung 10 Um einen AirDrive 2.4 Pocket, 3-polig XLR als Signalverstärker zu verwenden, gehen Sie wie folgt vor: 01) Richten Sie eine 1 Gruppe von Geräten mit Sendern und Empfängern ein (siehe... -
Seite 19: Ändern Des Sende-/Empfangsmodus
5.5. Verbinden und Trennen mehrerer Geräte Im G3- oder G4-Sendemodus kann der AirDrive 2.4 Pocket, 3-polig XLR, wenn er als Sender verwendet wird, mit allen aktiven Empfängern in Reichweite verbunden werden, die noch nicht verbunden sind: Drücken Sie die Modus-Taste (03) auf dem Sender, um ihn mit allen eingeschalteten Empfängern zu verbinden, die sich in Reichweite befinden. -
Seite 20: Dmx-Kabel
AirDrive 2.4 Pocket, 3-polig XLR Hinweis: • • Maximal empfohlene Entfernung für DMX-Datenverbindungen: 300 m • • Maximal empfohlene Anzahl von Geräten in einer DMX-Datenverbindung: 32 Geräte 5.7.2. DMX-Kabel Für eine zuverlässige DMX-Verbindung müssen geschirmte Twisted-Pair-Kabel mit 3-polig XLR-Steckern verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen oder Ihre eigenen Kabel fertigen. -
Seite 21: Fehlersuche
AirDrive 2.4 Pocket, 3-polig XLR Fehlersuche Diese Anleitung zur Fehlerbehebung enthält Lösungen für Probleme, die von einem Laien umgesetzt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 22: Wartung
AirDrive 2.4 Pocket, 3-polig XLR Wartung 7.1. Vorbeugende Wartung Achtung Überprüfen Sie das Gerät vor dem Gebrauch visuell auf eventuelle Mängel. Stellen Sie sicher, dass: • • alle Schrauben, die für die Installation des Geräts oder von Geräteteilen verwendet werden, fest angezogen und nicht korrodiert sind. -
Seite 23: Abbau, Transport Und Lagerung
Behörden oder bei Ihrem Vertragshändler. Zulassung Hiermit erklärt Highlite International, dass das Gerät AirDrive 2.4 Pocket, 3-polig XLR, Produktcode 50259, mit der Richtlinie 2014/53/EU (RED - Radio Equipment Directive) konform ist. Den vollständigen Text der EU-Konformitätserklärung finden Sie auf der jeweiligen Produktseite auf der Website von Highlite International (www.highlite.com). - Seite 24 Showtec ist eine Marke von Highlite International B.V.
