1. Vorbereitung

1-1. Modellnummer des Projektors überprüfen
Dieses Objektiv ist mit den folgenden Projektoren kompatibel.
Modellnummer XP-X171Q-B, XP-X171Q-
W, XP-X141Q-B und XP-X141Q-W

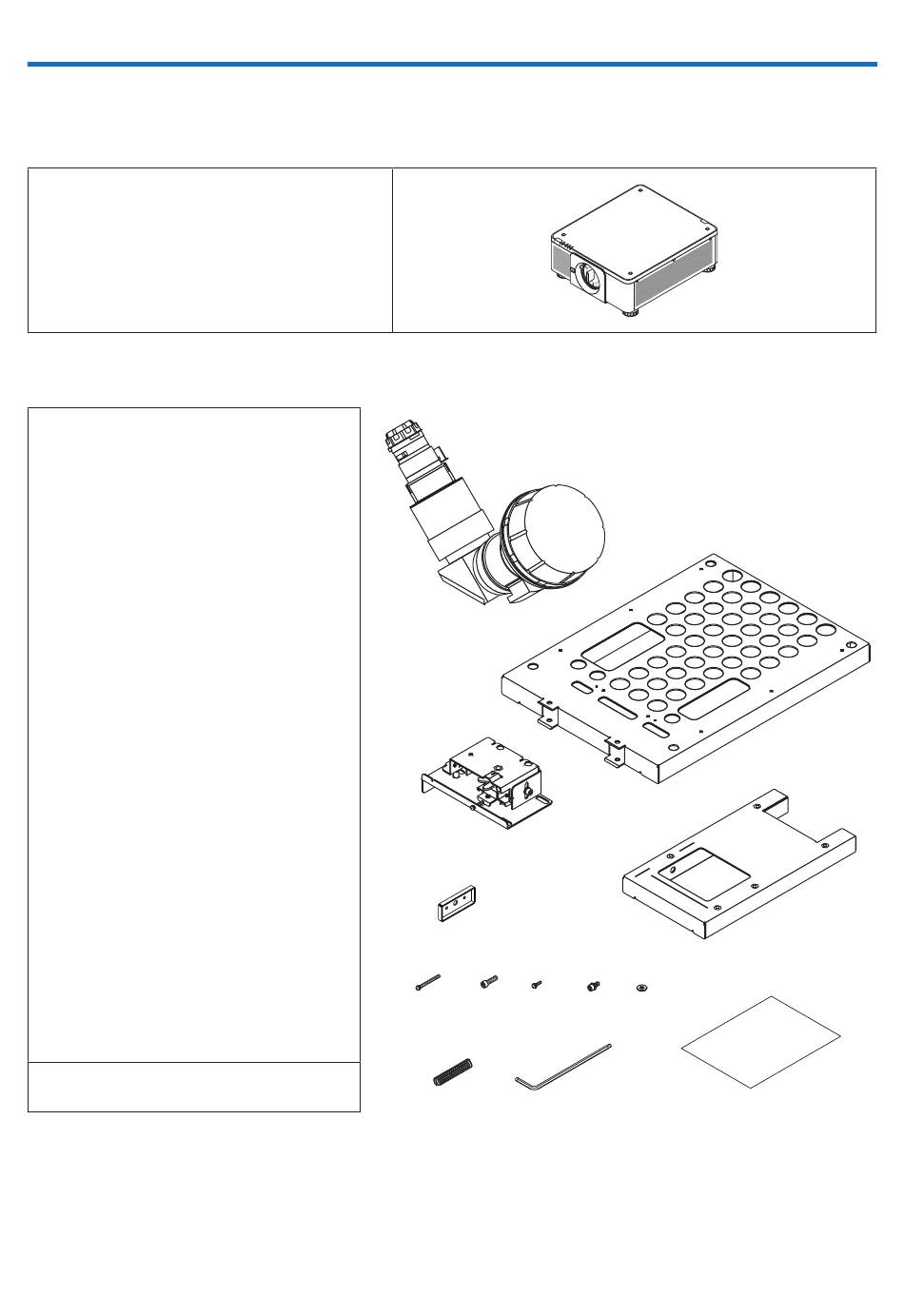

1-2. Die mitgelieferten Artikel überprüfen
① Objektiv: 1 Stück
Montagekit
② Montagebasis (A): 1 Stück
③ Montagebasis (B): 1 Stück
④ Stützgestell: 1 Stück
Feineinstellplatte
⑤ Feineinstellplatte: 1 Stück
Schrauben und Unterlegscheiben
⑥ Schrauben (M4×38): 2 Stück
⑦ Einstellschraube (M6×25): 1
Stück
⑧ Schrauben (M4×14): 8 Stück
⑨ Schrauben (M6×14): 9 Stück
⑩ Unterlegscheiben: 3 Stück
Federn
⑪ Federn: 2 Stück
Werkzeuge
⑫ Schraubenschlüssel: 1 Stück
⑬ Bedienungshandbuch: 1 Stück
1-3. Einen Kreuzschlitzschraubendreher und Sechskantschraubendreher
mit Kugelkopf bereithalten
• Stark magnetisierter Kreuzschlitzschraubendreher, Kugelkopf-Sechskantschlüssel (Schlüsselweite 2,5 mm)
• Verwenden Sie bei der Deckenmontage oder Hochkant-Ausrichtung eine Montagehalterung, die
das Gewicht des Projektors, des Objektivs und des Montagekits sicher tragen kann.
