MDA
Drall- und Deckendralldurchlässe
Montage-, Installations- und Betriebsanleitung
6 Montage und Anschluss
6.1 Voraussetzungen an den Aufstellort
Das Gerät nur montieren, wenn folgende Bedingungen erfüllt sind:
Die sichere Aufhängung des Geräts ist gewährleistet.
Die Decke muss ausreichend tragfähig sein, um das Gewicht des Geräts aufzunehmen.
Der Luftstrom muss ungehindert zirkulieren können.
Auf ausreichenden Abstand von Decke zu abgehängter Decke achten, damit die angeschlossene Luftleitung ohne
Abknicken montiert werden kann.
6.2 Montage
MDA auflegen

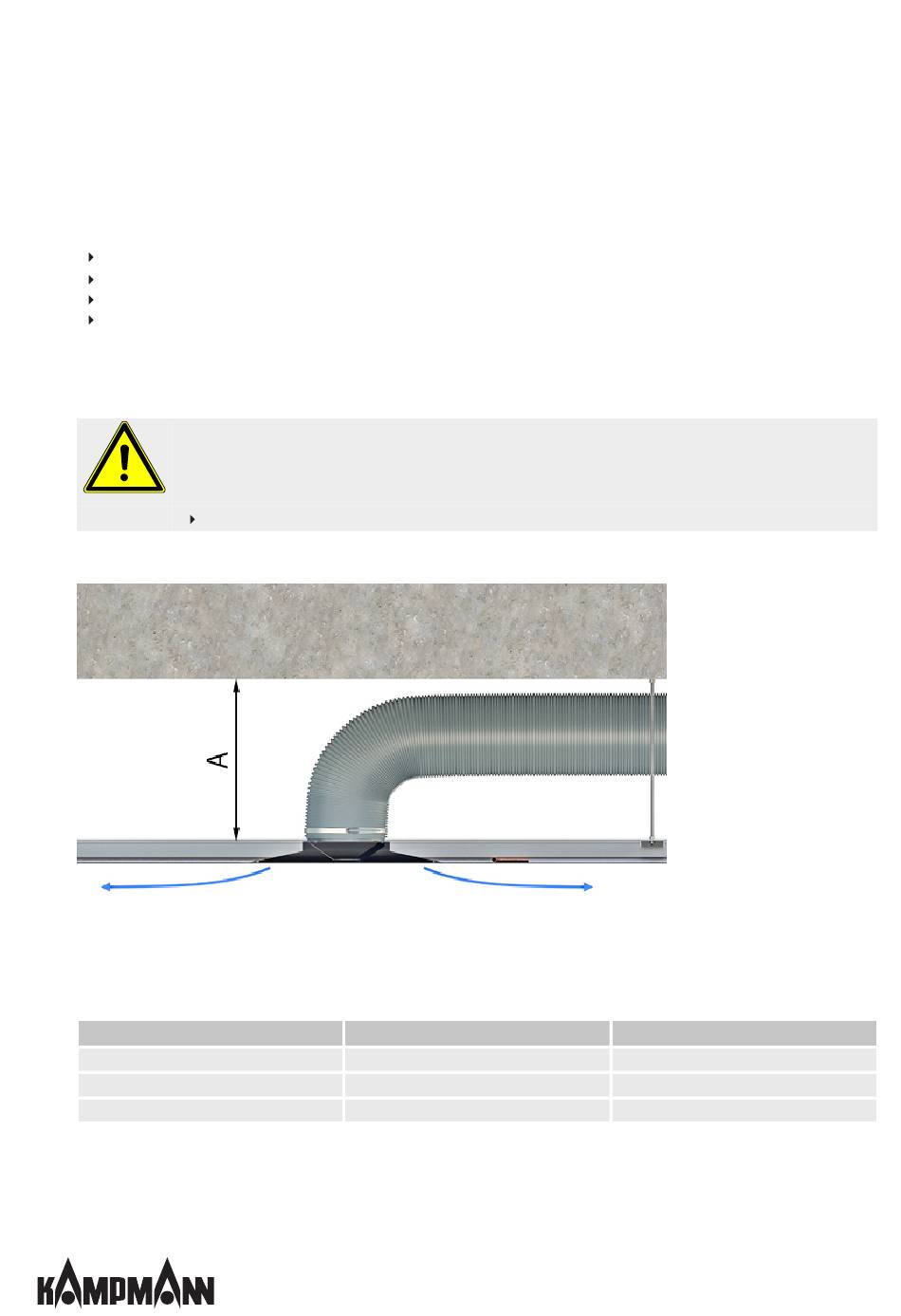

Mindestabstände von Decke zu abgehängter Decke
Baugröße
250
315
400
Den MDA von oben auf der perforierten Metalldecke werkzeuglos auflegen. Magnetbänder gewährleisten einen sicheren Halt
ohne fixierte Verbindung zwischen Auslass und Metalldecke. Die Luftleitung so an den Anschlussstutzen anschließen, dass
diese nicht abknickt oder der Luftstrom in irgendeiner Weise beeinträchtigt wird (Mindestabstände gemäß Tabelle einhalten).
12
VORSICHT!
Verletzungsgefahr durch scharfe Bleche!
Die inneren Bleche besitzen zum Teil scharfe Kanten.
Schutzhandschuhe tragen.
Stutzendurchmesser DN [mm]
100
125
160
Mindestabstand A [mm]
225
270
325
