5.2 Simarine-spezifische Verkabelung

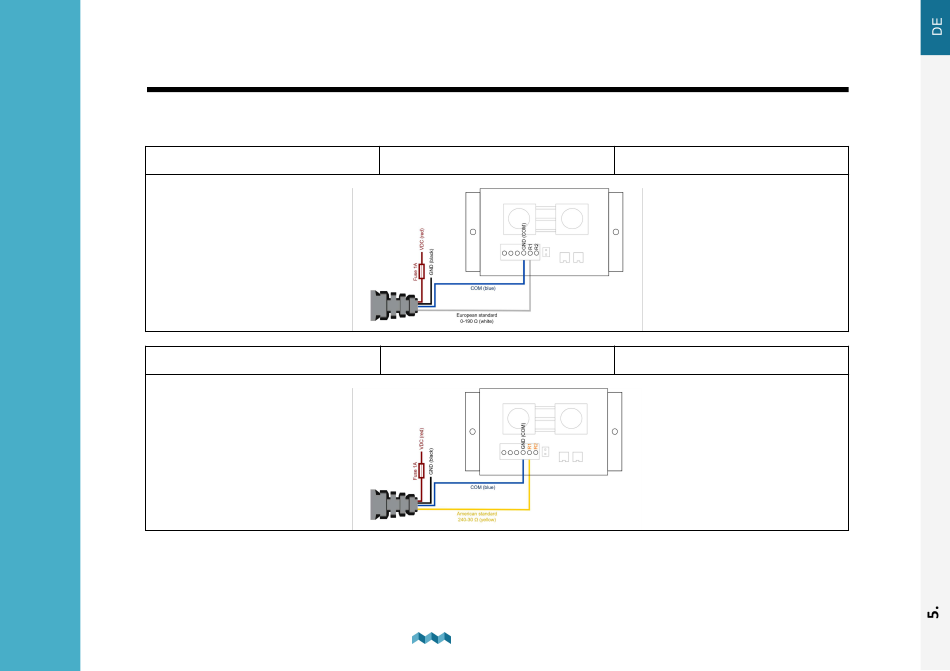

This manual illustrates the wiring on the two most commonly used Simarine expansion modules. However, the same wiring
principles apply to any Simarine module that provides a compatible input type, whether voltage or resistance.
Typ: Widerstandsbasiert (Resistive)
SCX03
Typ: Widerstandsbasiert (Resistive)
SCX03
Signal-Ausgang: 0 - 190 Ohm
(Europäischer Standard)
Signal-Ausgang: 240 - 30 Ohm
(Amerikanischer Standard)
19
Signal-Adern: Weiß, Blau
Signal-Adern: Gelb, Blau
