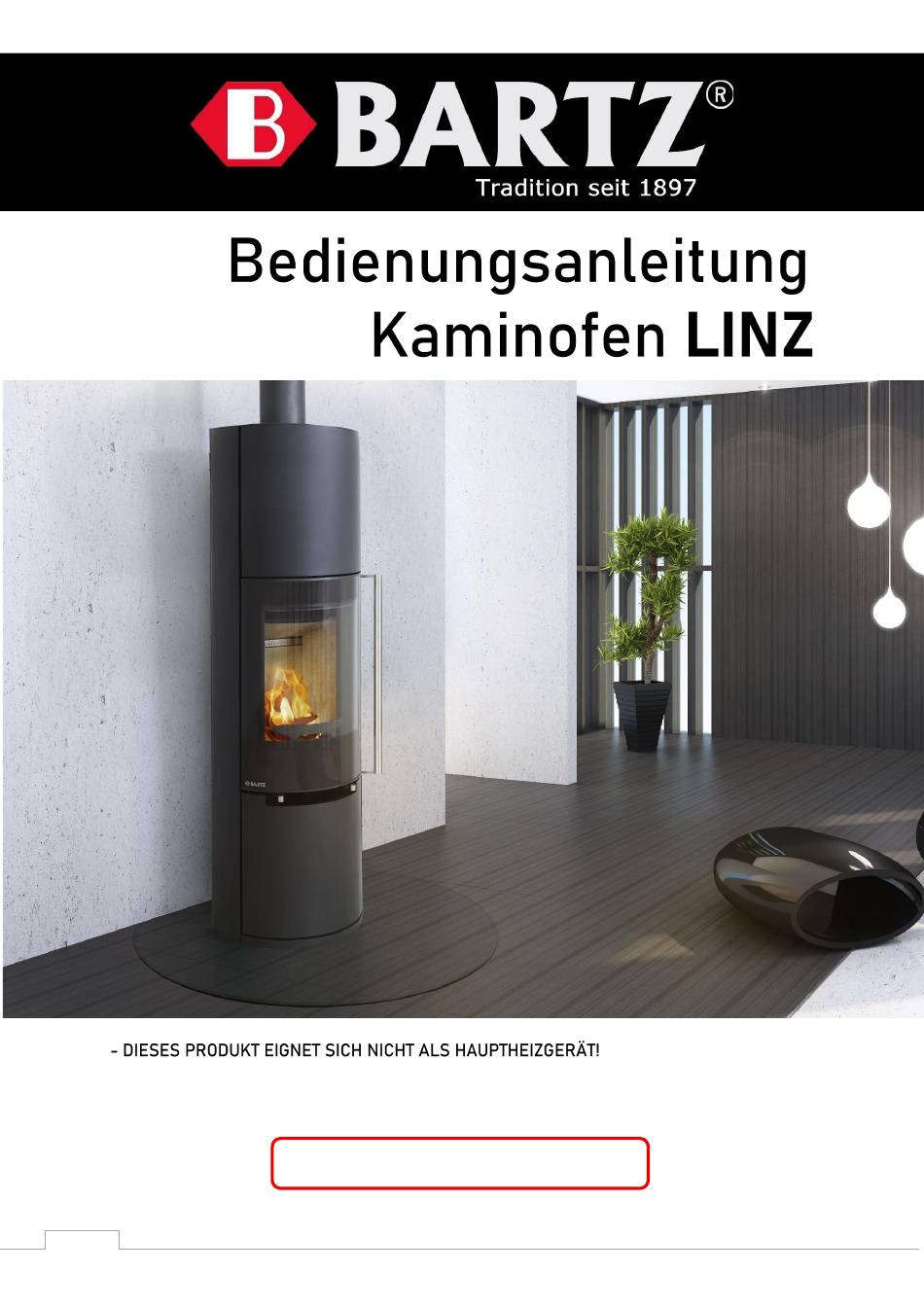

- Seite 1 Bedienungsanleitung Kaminofen LINZ - DIESES PRODUKT EIGNET SICH NICHT ALS HAUPTHEIZGERÄT! Ihre Ofen CE/EE-Nummer: bartz-heiztechnik www.
-
Seite 2: Bartz - Qualität Seit 1897
Kontrollen .des Produktionsablaufes sind beste Voraussetzungen für eine lange Lebensdauer. Sie können zu einer ungetrübten Freude mit Ihrem BARTZ Kaminofen beitragen. Lesen Sie diese Anleitung sorgfältig. Beachten Sie alle Hinweis und Ratschläge. Falsche Bedienung, ungeeignete Brennstoffe, Überlastung während des Betriebs oder mangelnde Pflege führen schnell zu Schäden, die durch... -
Seite 3: Inhaltsverzeichnis
Funktion des Ofens Das erste Anheizen Der richtige Betrieb Betrieb in der Übergangszeit Umweltschutz Wartung Reinigung und Pflege 17 - 19 Technische Informationen Maßzeichnung Nennwärmeleistung Wärmeleistungsbereich Außenluftanschluss Verbrennungsluftregelung Anheizen Maximale Heizleistung Recycling - und Entsorgungsanleitung 24- 25 Fehlerbehebung Garantie/Gewährleistung bartz-heiztechnik www. -
Seite 4: Bei Anlieferung Ihres Kaminofens
Am Aufstellort muss der Boden eben und waagerecht sein. Prüfen Sie bitte vor Montage die Tragfähigkeit der Unterkonstruktion. • Bartz - Kaminöfen strahlen keine Hitze nach unten zum Boden ab. Allerdings muss der Funkenschutz aus einem feuerfesten, nicht brennbaren Mate rial bestehen (z.B. -
Seite 5: Der Schornstein
Die notwendigen Bauteile zum Anschluss Ihres Kaminofens an den Schornstein gehören nicht zum Lieferumfang des Kaminofens. Diese Bauteile erhalten Sie beim einschlägigen Fachhandel. Den Durchmesser des Anschlussstutzens Ihres BARTZ Kaminofens entnehmen Sie bitte dem beigefügten Datenblatt „Technische Informationen“. Zu den Kaminöfen passen Rauchrohre nach EN 1856 - 2. -
Seite 6: Kriterien, Die Zu Funktionsstörungen Ihres Kaminofens Führen Können
Scharfer Richtungswechsel Ofen oder andere Geräte an den gleichen Schornstein a ngeschlossen Ausragungen im Schornstein Risse Fr emdkörper oder Rußansammlungen Zu tief hineinragendes Rauchrohr Ventilator, Dunsthaube oder ähnliches, welches zu Unterdruck im Raum führt Schwach dichtende oder offene Reinigungsöffnung bartz-heiztechnik www. -
Seite 7: Schornsteinbrand
Höhe bzw. gegenüber liegen. Der Mindestabstand beträgt 40 cm. • Beim Anschluss oben am Kaminofen sind die Sicherheitsabstände zu brennbaren Decken sowie Deckenverkleidungen zu beachten Die notwendigen Maße und technischen Daten für den Schornsteinanschluss entnehmen Sie bitte dem beigefügten Datenblatt „Technische Informationen“. bartz-heiztechnik www. -
Seite 8: Montage
Behältern. Diesen Behälter niemals auf brennbare sowie temperaturempfindliche Flächen stellen. • Benutzen Sie bei der Bedienung Ihres Kaminofens immer den beigeliegenden Wärmeschutzhandschuh. • Beachten Sie die in dem Datenblatt „Technische Informationen“ und auf dem Typenschild angegebenen Sicherheitsabstände zu brennbaren und schützenswerten Gegenständen. bartz-heiztechnik www. -
Seite 9: Kaminrohr Anschließen
Ebenso muss die Endabdeckung an der Rückseite des Ofens gelöst und an der Oberseite des Ofens montiert werden. Achten Sie beim Anbringen von Abdeckung und Stutzen darauf, diese nicht zu fest anzuziehen, um mögliche Knackgeräusche zu vermeiden bartz-heiztechnik www. -
Seite 10: Positionierung Des Ofens Im Raum (Sicherheitsabstände)
Sicherheitsabstände zu brennbaren Materialien Unten – dB / Decke – dC 0 / 750 Hinten – dR / Seite – dS 150 / 150 Vorderseite – dP Frontale/seitliche Frontstrahlungsfläche 1500 / 1500 – dF / dL Mindestabstand zu nicht brennbaren Stoffen bartz-heiztechnik www. -
Seite 11: Bedienungsanleitung
BEDIENUNGSANLEITUNG NIVELLIERUNG DES OFENS Bartz - Kaminöfen verfügen über vier einzelne Nivellierfüße, manche Modelle sogar über zwei, während die anderen beiden Stützen eine feste Höhe haben. Mit den Füßen können Sie den Ofen ganz einfach nivellieren, um die einwandfreie Funktion der Türen und einen sicheren, dichten Rauchrohranschluss zu gewährleisten. -
Seite 12: 1.1 Geeignete Brennholzarten
Rußablagerungen, starkes Rosten von Metallteilen und vieles mehr. − Jede Art von Kohle und Kunststoff − Kleidung und andere Hausmüll − Die Verwendung brennbarer Flüssigkeiten zum Anzünden Das Verbrennen jeglicher Art von Abfällen ist sowohl für die Umwelt als auch für Ihren Ofen schädlich! bartz-heiztechnik www. -
Seite 13: Brennstoffmengen
Genaue Angaben dazu finden Sie im beigefügten Datenblatt „Technische Informationen“. Ihr Kaminofen ist eine Zeitbrandfeuerstätte. Eine Auflage Holz ist – abhängig von der Witterung, dem Schornsteinzug, der Holzqualität und der Stellung der Luftschieber – nach etwa 30 bis 45 Minuten bis auf die Grundglut abgebrannt. bartz-heiztechnik www. -
Seite 14: Funktion Des Ofens
– dies ist jedoch von Modell zu Modell unterschiedlich. • Je nach Modell verfügen die BARTZ Kaminöfen über einen Rüttelrost oder einen feststehenden Rost. Durch diesen Rost strömt die Primärluft zum Brennstoff und kühlt zugleich den Rost. -
Seite 15: Das Erste Anheizen
Bis der Ofenlack richtig eingebrannt und unempfindlich ist, muss der Ofen über mehrere Tage, mehrere Stunden in Betrieb bleiben. Unsere Bartz - Kaminöfen sind mit einem Hartlack versehen. Bei diesem Lack entstehen weniger bis zu keine Gerüche und Dämpfe während der Inbetriebnahme des Gerätes. -
Seite 16: Der Richtige Betrieb
Sorgen Sie bitte in der Übergangszeit immer für ausreichende Verbrennungsluft (Primär - und Sekundärluftschieber weiter als üblich öffnen) und für wenig Asche auf dem Rost; vermeiden Sie einen Teillastbetrieb und leeren Sie den Aschekasten etwas früher als üblich. bartz-heiztechnik www. -
Seite 17: Umweltschutz
- und Pflegearbeiten an Ihrem Kaminofen ausschließlich im kalten und glutfreien Zustand durch! • Reinigen der Glasflächen BARTZ Kaminöfen sind so konstruiert, dass die Sekundärluft auch als Scheibenspülluft wirkt. Bei ordnungsgemäßer Montage, vorgeschriebenen Brennstoffen und geeigneten Schornsteinbedingungen bleibt die Scheibe erfahrungsgemäß... - Seite 18 Ihrem Fachhändler auswechseln zu lassen. • Reinigung des Feuerraums und des Verbindungsstücks Mindestens 1 x jährlich sollten Sie den Innenraum des Kaminofens bis in das Verbindungsstück (Ofenrohr) gründlich mit einem Staubsauger oder Handfeger säubern. bartz-heiztechnik www.
- Seite 19 Belastung nicht vermeidbar und haben bei normaler Beanspruchung keinen Einfluss auf die gute Funktion und Haltbarkeit. Ihr Kaminofen ist im angelieferten Zustand nach EN 13240 geprüft. Er darf feuerungstechnisch nicht geändert werden, da sonst die Betriebserlaubnis und die Garantie erlischt! bartz-heiztechnik www.
-
Seite 20: Technische Informationen
Strahlungsfläche – d Mindestabstand zu nicht brennbaren Materialien VERORDNUNGEN, DIE ERFÜLLT WERDEN ✓ DIN EN 16510- 2- 1:2022 ✓ Ökodesign 2022 Flamme Verte Stufe 1 und 2 der BImSchV ✓ / ✓ (Deutschland) Kohlenmonoxid Stickoxide Organische gasförmige Verbindungen Feinstaub bartz-heiztechnik www. -
Seite 21: Maßzeichnung
Maßzeichnung : bartz-heiztechnik www. -
Seite 22: Nennwärmeleistung
Jeder Kaminofen hat einen Wärmeleistungsbereich. Ihr Kaminofen funktioniert hervorragend auch bei Heizleistungen, die niedriger sind als die Nennheizleistung. Die gute Qualität der BARTZ Kaminöfen lässt sogar eine Heizleistung zu, die etwas höher ist, als die Nennheizleistung. Weniger Brennstoff bedeutet eine geringere Heizleistung, mehr Bren nstoff eine entsprechend höhere... -
Seite 23: Verbrennungsluftregelung
Wärmebedarf entspricht. Die Umwelt und der Wirkungsgrad werden es Ihnen danken. Die notwendige Stellung der Luftschieber kann je nach Schornsteinbedingungen oder Witterungsverhältnissen variieren. Bitte achten Sie bei der Bedienung darauf, dass das Feuer immer ausreichend Verbrennungsluft für einen umweltfreundlichen und vollständigen Abbrand erhält. bartz-heiztechnik www. -
Seite 24: Recycling - Und Entsorgungsanleitung
(jeweils 3 Schrauben). Dann lässt sich die Scheibe vorsichtig von der Stahltür abziehen. SCHRITT 2: DEMONTAGE DICHTUNGEN Material: Glasfaser Die Scheiben - und Türdichtungen können abgezogen werden. SCHRITT 3: FEUERROST Material: Guss Das Feuerrost lässt sich ohne Werkzeugeinsatz herausnehmen bartz-heiztechnik www. -
Seite 25: Steinverkleidung
Wertstoff - oder Recyclinghof GLASFASER: Wertstoff - oder Recyclinghof GUSS: Wertstoff - oder Recyclinghof STAHL, STAHL LACKIERT; EDELSTAHL: Wertstoff - oder Recyclinghof STEINVERKLEIDUNG: Wertstoff - oder Recyclinghof THERMO - BETON / VERMICULITE: Baustellen - Restabfälle auf der Müllumladestation bartz-heiztechnik www. -
Seite 26: Fehlerbehebung
Primärluft offen gelassen o Verwenden Sie geeigneten Kraftstoff o Schließen Sie die Primärluftzufuhr • o Reduzieren Sie Primärluft Weißer Schatten auf Überbrennen • der Innenseite des Staubsauger im Zimmer und Brennholz Glases o Sorgen Sie für ausreichend Luft im Raum bartz-heiztechnik www. -
Seite 27: Garantie/Gewährleistung
Auf die Lackierung gibt es eine sechsmonatige Garantie. Die Garantie gilt ausschließlich für den Erstkäufer. Bartz Exklusiv Heizgeräte sind nach modernen Erkenntnissen konstruiert. Sie erfüllen die hohen sicherheitstechnischen und funktionalen Anforderungen der EN 16510- 1:2022 und EN 16510- 2- 1:2022. - Seite 28 Notizen Bartz - Werke GmbH Franz - Meguin - Straße 14 - 16 66763 Dillingen/Saar 06831/7008 - 0 06831/7008 - 75 E - Mail: info@bartz - heiztechnik.de Homepage: www.bartz - heiztechnik.de bartz-heiztechnik www.
