SEA KEY PLUS START-STOP Montageanweisungen Seite 2

MANUAL DE INSTALACION
PULSADOR A LLAVE
KEY PLUS START-STOP
Sistemi elettronici
di Aperture Porte e Cancelli
(cod. 23103050)
GENERALIDAD
El pulsante a llave 23103050 ha sido proyectado para volver
más veloz las actividades inherentes a la instalación y
garantizar la máxima fiabilidad en el sector del envío a
distancia de mandos de abertura y/o cierre para puertas y
hojas a un módulo de recepción compatible.
Contenido del embalaje del módulo transmisor
1 Pulsante a llave
1 Kit de los accesorios para fijar el módulo a la pared
2 Llaves codificadas
1 Manual de utilización
Características técnicas
Contactos: 2 N.O. - 2 N.C.
Alimentación luz Led: 24V 10mA
Temperatura de funcionamiento: - 20°C / + 80°C
Temperatura de almacenamiento: - 30°C / + 80°C
Dimensiones: 65 x 90 x 40 mm
Humedad: desde 5% hasta 90% no condensable
INSTALACIÓN

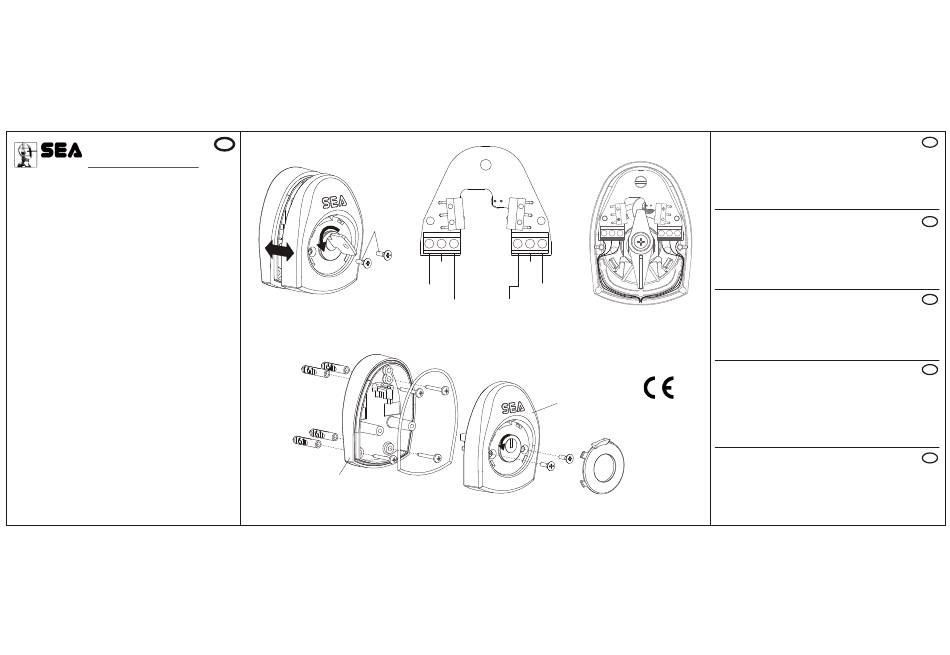

1. Desatornillar los tornillos A en fig. 1 y abrir la tapa
desbloqueando el dispositivo de seguridad rotando la llave
hacia la izquierda (fig. 1).
2. Conectar los cables (Ø 0,22 mm) como en la figura 2
teniendo cuidado de hacerle pasar a traves las fisuras de la
tapa (fig. 3)
3. Montar el todo como en fig. 4 rotando de nuevo la llave
hacia la izquierda para montar la tapa a la base.
Cod. 67410610
E E
A
Fig. 1
Abb. 1
Base
Basis
Rev. 00 , 05/2005
Fig. 2
Abb. 2
N.C. N.C.
(STOP) (STOP)
N.O. N.O.
(START) (START PED.)
+24V 0V
(START PIÉT.)
Accensione LED (comune)
(PED. START)
Allumage LED (commun)
(START FUßG.)
LED Starting (common)
(START PEAT.)
LED an (gemeins.)
Iluminaciòn LED (común)
Coperchio
Couvercle
Lid
Deckel
Tapa
