Weider WT08 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Weider Anleitungen
  4. Wärmepumpen
  5. WT08
  6. Bedienungsanleitung

Weider WT08 Bedienungsanleitung

Heizungsregler
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Bedienungsanleitung
für den Wärmepumpenbetreiber
Heizungsregler WT08
Steuerteil
Wärmepumpe
6971 Hard, Austria
www.weider.co.at, office@weider.co.at
Für folgende Wärmepumpentypen: Medium: Sole/Wasser oder Wasser/Wasser
SW50, SW70, SW90, HW90, SW120, HW120, SW150, HW150, SW210, HW230, SW300, 2SW120, 2HW120,
2SW150, 2HW150, 2SW210, 2HW230, 2SW300, SW500, SW 600, 2SW500, 2SW600
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weider WT08

Inhaltszusammenfassung für Weider WT08

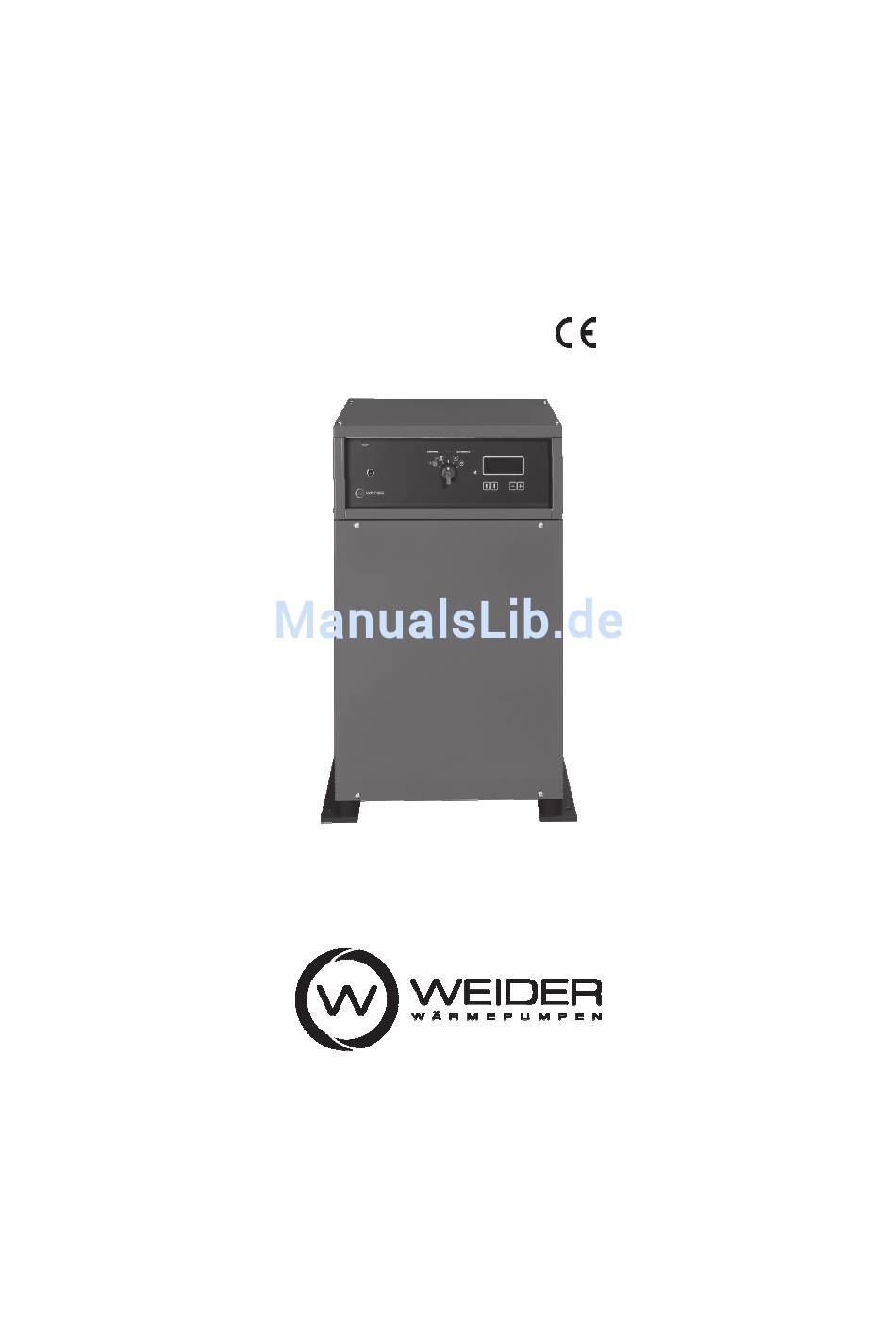

  • Seite 1 Bedienungsanleitung für den Wärmepumpenbetreiber Heizungsregler WT08 Steuerteil Wärmepumpe 6971 Hard, Austria www.weider.co.at, office@weider.co.at Für folgende Wärmepumpentypen: Medium: Sole/Wasser oder Wasser/Wasser SW50, SW70, SW90, HW90, SW120, HW120, SW150, HW150, SW210, HW230, SW300, 2SW120, 2HW120, 2SW150, 2HW150, 2SW210, 2HW230, 2SW300, SW500, SW 600, 2SW500, 2SW600...
  • Seite 2 Sicherheitshinweise Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei Betrieb und Wartung des Heizungsreglers WT08 zu beachten sind. Voraussetzung für den Betrieb ist, dass die Installation der Anlage durch eine qualifizierte Fachkraft entsprechend den nationalen Vorschriften und den Vorgaben der Firma WEIDER Wärmepumpen GmbH...

  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung Art.Nr. 12491 Heizungsregler WT08 Inhaltsverzeichnis Bedienelemente am Steuerteil ........................4 Schalterstellung “Sommer“ ........................4 Schalterstellung “Winter“ ..........................4 Tastatur und Anzeige am Steuerteil ......................5 Übersicht und Kurzbeschreibung der Codes ..................6 Einstellungen ................................ 7 Code 01 Raum-Soll: gewünschte Raumtemperatur ................7 Code 02 Raum-Ist: aktuelle Raumtemperatur ..................

  • Seite 4: Bedienelemente Am Steuerteil

    Bedienungsanleitung Art.Nr. 12491 Heizungsregler WT08 1. Bedienelemente am Steuerteil Sommerbetrieb Winterbetrieb Heizungs-Umwälzpumpe Sole-Umwälzpumpe Sicherung Code-Auswahl Wert-Auswahl Schalterstellung “Sommer“ In der Schalterstellung “Sommer“ ist nur der Boilerbetrieb und ein allfälliger Kühlbetrieb aktiv. Die Grundwasserpumpe wird in bestimmten Zeitintervallen automatisch eingeschaltet und ebenso wird die Wasserförderung kontrolliert.

  • Seite 5: Tastatur Und Anzeige Am Steuerteil

    Bedienungsanleitung Art.Nr. 12491 Heizungsregler WT08 Tastatur und Anzeige am Steuerteil Tasten zur Wahl eines Codes Tasten zur Eingabe der (1 bis 50) oder Eingabeposition Sollwerte und Parameter  ˄ / ˅ bzw. -/+ wird gedrückt, um das Menü vorwärts oder rückwärts durchzublättern.

  • Seite 6: Übersicht Und Kurzbeschreibung Der Codes

    Bedienungsanleitung Art.Nr. 12491 Heizungsregler WT08 Übersicht und Kurzbeschreibung der Codes Code Beschreibung Wert Einh. Raum-Soll: gewünschte Raumtemperatur 10 bis 35 °C Raum-Ist: aktuelle Raumtemperatur °C Boiler-Soll: gewünschte Brauchwassertemperatur 20 bis 50 °C Boiler-Ist: aktuelle Brauchwassertemperatur °C Vorlauf-Soll: gewünschte Vorlauftemperatur 20 bis 55 °C...

  • Seite 7: Einstellungen

    Bedienungsanleitung Art.Nr. 12491 Heizungsregler WT08 2. Einstellungen Es werden hier nur die für den laufenden Betrieb erforderlichen Eingaben beschrieben. Alle anderen Einstellungen müssen bei der Inbetriebnahme durch einen autorisierten Fachmann vorgenommen werden! In den folgenden Beschreibungen wird teilweise auf eine „Wärmepumpe 2“, auf einen „Boiler 2“...

  • Seite 8: Code 05 Vorlauf-Soll: Gewünschte Vorlauftemperatur

    Bedienungsanleitung Art.Nr. 12491 Heizungsregler WT08 Code 05 Vorlauf-Soll: gewünschte Vorlauftemperatur Die berechnete Vorlaufsolltemperatur wird am Display angezeigt. Bei Betrieb mit konstanter Vorlauftemperatur oder im Kühlbetrieb erfolgt hier die Eingabe der gewünschten Vorlauftemperatur.  Diese Eingabe darf nur vom Fachmann bei der Inbetriebnahme vorgenommen werden! Im Kühlbetrieb kann es, nach einer Eingabe von zu...

  • Seite 9: Code 12: Schaltverzögerung

    Bedienungsanleitung Art.Nr. 12491 Heizungsregler WT08 2.12 Code 12: Schaltverzögerung Verzögerungszeit in Sekunden bis zum nächsten Schaltvorgang. (Diese Information ist für den Heizungstechniker wichtig.) Weiters sind im Code 12 folgende Menüpunkte vorhanden, welche wie folgt ausgewählt werden können. Mit den Tasten +/- steuern Sie den jeweiligen Menüpunkt an. Dabei wird ein Pfeil vor dem Menüpunkt angezeigt.

  • Seite 10: Hinweise Und Meldungen

    Bedienungsanleitung Art.Nr. 12491 Heizungsregler WT08 3. Hinweise und Meldungen Fehlermeldungen: Zeile 3  Auf eine neue Fehlermeldung wird durch das Blinken der Anzeige aufmerksam gemacht. Nach einem Tastendruck wird das Blinken beendet.  Es kann sich um einen momentanen, vernachlässigbaren Fehler handeln. Dies finden Sie heraus, indem Sie die Wärmepumpe komplett ausschalten.

  • Seite 11: Reinigung, Wartung Und Entsorgung

    Spülmittel hinzugeben. Im Bereich der Anzeige nicht drücken!  Es darf kein Wasser in das Gehäuse eindringen!  Der Heizungsregler WT08 ist wartungsfrei und enthält keine regelmäßig auszutauschenden Teile. Für eine Überprüfung der Funktion der Anlage wenden Sie sich an Ihren Installateur. ...

  • Seite 12: Kundendienst

    Sollte Ihre Wärmepumpe, wider Erwarten, eine Störung haben, dann wenden Sie sich bitte an den Installateur/Händler, bei welchem Sie die Anlage gekauft haben. Alternativ dazu, nehmen Sie bitte mit unserem Werkskundendienst Kontakt auf: Telefon-Nummer Weider Support: +43(5574)73200 E-Mail Weider Support: support@weider.co.at Händlerstempel:...
