Bata Layout REFLOW-KIT Bedienungsanleitung Seite 8

hat. Sollten Sie kurz hintereinander mehrere Platinen löten, muss der Ofen zwischen den
einzelnen Lötvorgängen auf unter 50 °C abkühlen.
• Zum Löten wird die Platine auf die Mitte des Rosts gelegt. Platzieren Sie den
Temperatursensor auf einer Restplatine gleicher Beschaffenheit (Ein-oder Doppelseitig,
mit oder ohne Stopplack, etc.) so auf der Platine, dass er die Platine berührt. Dadurch
wird gewährleistet, dass der Temperatursensor die Platinentemperatur - und nicht die
L ufttemperatur - misst. Diese Messplatine, sollte möglichst nahe am Lötgut positioniert
werden.
• Schließen Sie die Ofentür und überprüfen Sie nochmals, dass der Temperatursensor
nicht von der Platine gerutscht ist.
• Durch Betätigen der Taste „Solder" wird der automatische Lötvorgang gestartet.
D ie LED's zeigen den entsprechenden Zustand des Vorgangs an:
Vorwärmphase (Preheat) Langsam aufwärmen und die Platine eine Zeit auf
Aktivierungsphase (Soak) Lötpaste aktivieren. Langsam weiter aufheizen bis
Reflowphase (Reflow)
Haltephase (Dwell)
Wenn der Lötvorgang abgeschlossen ist, werden alle LED's ausgeschaltet und ein Sig-
nalton erklingt. Jetzt muss zum schnellen Abkühlen die Tür des Ofens geöffnet werden.
HINWEIS
D er automatische Lötvorgang kann erst aktiviert werden, wenn der Controller die Ofen-
Charakteristik gelernt hat.
TIPP

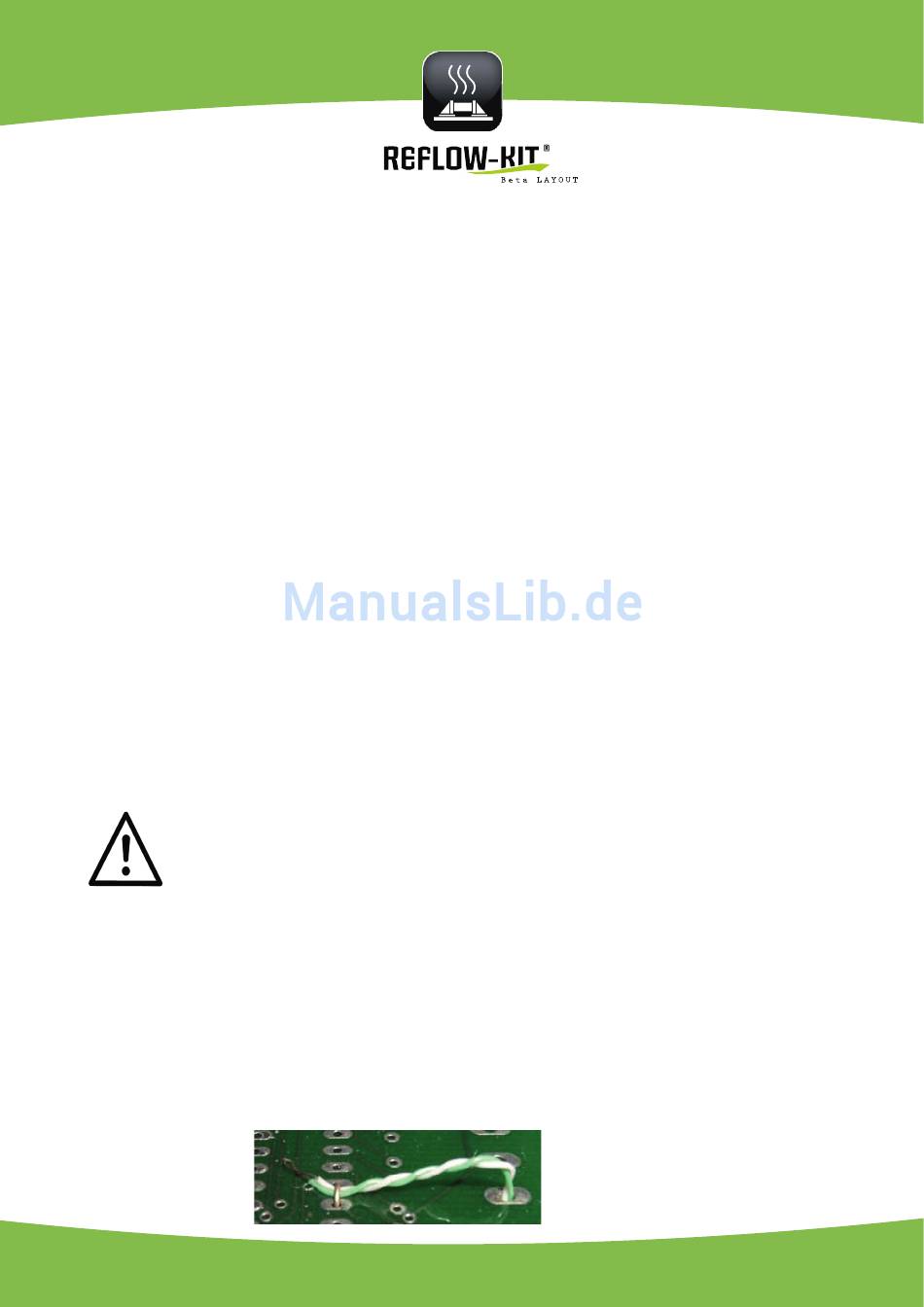

Befestigen Sie den Temperatursensor mit einem Draht auf einem Platinenreststück
u nd legen Sie dies direkt neben die zu lötende Platine. Das Reststück sollte eine
i dentische Beschaffenheit wie die zu lötende Platine haben.
Temperatur halten.
kurz unter den Schmelzpunkt der Lötpaste
S chnell weiter erwärmen bis Schmelzpunkt der
Lötpaste erreicht ist.
T emperatur über dem Schmelzpunkt der Lötpaste halten.
Vorsicht: Die Platine ist noch heiß
Bedienungsanleitung
Reflow-Controller
Seite 8 von 18
